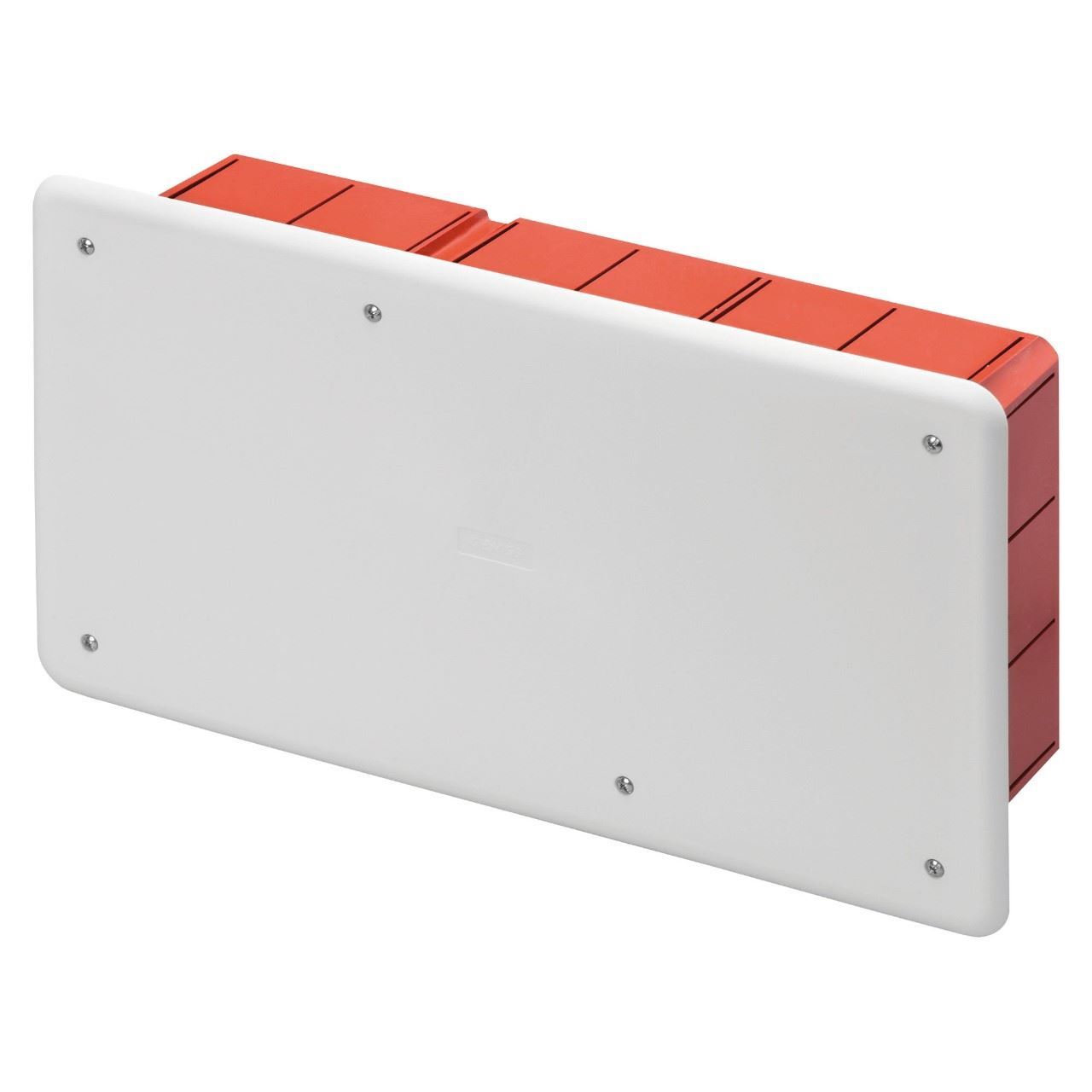

Doza derivatie incastrata GEWISS GW48007 sina DIN 294x152x75mm

Doza de derivație încastrată GEWISS GW48007 este destinată instalațiilor realizate în pereți din zidărie și combină spațiul pentru conexiuni cu o șină DIN integrată. Are dimensiuni de 294 × 152 × 75 mm și este pregătită pentru 3 compartimente, fiecare cu o capacitate de 5 module EN 50022. Este o alegere practică atunci când într-un singur punct trebuie organizate atât derivațiile electrice, cât și echipamente modulare compatibile, precum actuatoare sau surse de alimentare.

Când alegi doza de derivație GEWISS GW48007

Doza de derivație GEWISS GW48007 este potrivită atunci când o doză clasică de legătură nu mai oferă configurația necesară și ai nevoie și de montarea unor dispozitive pe șină DIN. Șina este integrată în partea din spate a dozei, astfel încât echipamentele compatibile pot fi fixate într-o zonă dedicată.

Această construcție diferențiază GW48007 de dozele mai compacte din aceeași familie, orientate în principal către realizarea conexiunilor. La acest model, spațiul interior și compartimentarea permit o organizare mai clară atunci când instalația include și aparatură modulară.

Doza este destinată montajului încastrat în zidărie. Dacă instalația este realizată în gips-carton, trebuie aleasă o variantă dedicată acelui tip de perete, chiar dacă dimensiunile sunt apropiate.

Șina DIN integrată pentru echipamente modulare

Principalul avantaj practic al dozei GEWISS GW48007 este șina DIN integrată. Aceasta permite fixarea dispozitivelor modulare compatibile în interiorul dozei și oferă o configurație mai ordonată atunci când punctul de derivație include și echipamente de automatizare sau alimentare.

GW48007 poate fi relevantă, de exemplu, în configurații care includ actuatoare sau surse de alimentare compatibile cu montajul pe șină DIN. Alegerea fiecărui dispozitiv trebuie însă făcută separat, în funcție de compatibilitatea și spațiul ocupat de acesta.

Numărul de module disponibile nu trebuie confundat cu numărul de aparate. Unele dispozitive pot ocupa mai mult de un modul, astfel că configurația finală trebuie stabilită după lățimea modulară a echipamentelor utilizate.

3 compartimente pentru o organizare mai clară

Doza de derivație GEWISS GW48007 este pregătită pentru 3 compartimente. Fiecare compartiment oferă spațiu pentru 5 module EN 50022, ceea ce permite separarea mai clară a unor grupuri de conexiuni sau echipamente atunci când proiectul o cere.

Compartimentarea este utilă în special în instalații unde mai multe funcții sunt reunite în aceeași zonă. În locul unui spațiu interior unic, configurația permite structurarea ansamblului în zone distincte.

Pentru GW48007 este declarată și o putere maximă disipabilă de 13W. Această valoare devine relevantă atunci când în doză sunt montate echipamente care degajă căldură și trebuie luată în calcul împreună cu specificațiile dispozitivelor utilizate.

Dimensiuni de 294 × 152 × 75 mm

GW48007 are dimensiuni exterioare de 294 × 152 × 75 mm. Formatul este mai mare decât al unei doze clasice de legătură și trebuie verificat în raport cu spațiul disponibil în perete înainte de alegere.

Lungimea de 294 mm și înălțimea de 152 mm oferă suprafața necesară pentru compartimentare și șina DIN, iar adâncimea de 75 mm contribuie la spațiul interior disponibil pentru conexiuni și echipamente.

Dimensiunea mai mare nu este însă un avantaj în orice instalație. Dacă proiectul nu necesită șină DIN, compartimentare sau această capacitate, o doză mai compactă poate fi suficientă. GW48007 este relevantă atunci când volumul și organizarea internă sunt realmente necesare.

Montaj încastrat în pereți din zidărie

Doza GEWISS GW48007 este proiectată pentru montaj încastrat în zidărie. Corpul se integrează în perete, iar capacul rămâne zona de acces la conexiunile și echipamentele montate în interior.

Baza are suprafața exterioară profilată pentru o integrare mai bună în mortar, iar capacul poate fi finisat astfel încât ansamblul să se integreze mai discret în perete după terminarea lucrării.

Capacul este alb RAL 9016, iar corpul este realizat din tehnopolimer fără halogeni. Aceste caracteristici completează configurația produsului și pot conta în proiectele care prevăd cerințe specifice pentru materialele utilizate.

Poate fi extinsă prin cuplarea cu alte doze

GW48007 este pregătită pentru cuplarea cu alte doze compatibile, atât pe orizontală, cât și pe verticală, prin elementul de îmbinare dedicat GW48051. Această opțiune poate fi utilă atunci când instalația necesită un ansamblu mai amplu decât poate oferi o singură doză.

Cuplarea nu este o cerință pentru utilizarea produsului, ci o posibilitate de extindere. Este relevantă doar atunci când proiectul justifică gruparea mai multor doze într-o configurație comună.

Pentru alte dimensiuni și configurații poți consulta gama de doze GEWISS sau selecția generală de doze electrice.

Ce verifici înainte de cumpărare

• Dimensiunile: GW48007 măsoară 294 × 152 × 75 mm.
• Tipul peretelui: varianta este destinată montajului încastrat în zidărie.
• Șina DIN: produsul are șină DIN integrată pentru echipamente modulare compatibile.
• Compartimentarea: doza este pregătită pentru 3 compartimente.
• Capacitatea: fiecare compartiment oferă spațiu pentru 5 module EN 50022.
• Disiparea: puterea maximă disipabilă declarată este de 13W.

Erori frecvente

Alegerea GW48007 doar pentru că este o doză mai mare

Doza GEWISS GW48007 nu se diferențiază doar prin dimensiunea de 294 × 152 × 75 mm. Șina DIN și cele 3 compartimente sunt motivele principale pentru alegerea acestei variante. Dacă proiectul nu are nevoie de ele, o doză mai simplă poate fi mai potrivită.

Confundarea numărului de module cu numărul de aparate

Fiecare compartiment al dozei GEWISS GW48007 oferă spațiu pentru 5 module EN 50022. Aceasta nu înseamnă automat 5 dispozitive, deoarece unele echipamente pot ocupa mai mult de un modul.

Ignorarea spațiului necesar în perete

GW48007 are dimensiuni de 294 × 152 × 75 mm. Toate cele trei dimensiuni trebuie verificate înainte de alegere pentru ca doza să poată fi integrată în zona prevăzută din zidărie.

Confundarea GW48007 cu varianta pentru gips-carton

Doza GEWISS GW48007 este destinată pereților din zidărie. Pentru pereți ușori sau din gips-carton trebuie aleasă o variantă dedicată acelui tip de montaj.

Întrebări frecvente

Care sunt dimensiunile dozei GEWISS GW48007?

Doza de derivație GEWISS GW48007 are dimensiuni de 294 × 152 × 75 mm. Formatul oferă spațiul necesar pentru 3 compartimente și pentru șina DIN integrată.

Doza GEWISS GW48007 are șină DIN?

Doza de derivație GEWISS GW48007 are șină DIN integrată și poate găzdui echipamente modulare compatibile, inclusiv actuatoare sau surse de alimentare prevăzute pentru acest tip de montaj.

Câte module pot fi montate în GW48007?

Doza GEWISS GW48007 este pregătită pentru 3 compartimente, fiecare cu o capacitate de 5 module EN 50022. Numărul efectiv de echipamente depinde de lățimea modulară a fiecărui dispozitiv.

GW48007 este pentru zidărie sau gips-carton?

Doza GEWISS GW48007 este destinată montajului încastrat în pereți din zidărie. Pentru gips-carton trebuie aleasă varianta dedicată acelui tip de perete.

Pentru ce este utilă șina DIN din GW48007?

Șina DIN din doza GEWISS GW48007 permite fixarea echipamentelor modulare compatibile într-o zonă dedicată. Este utilă atunci când punctul de derivație trebuie să includă și dispozitive de automatizare sau alimentare montate pe șină DIN.
