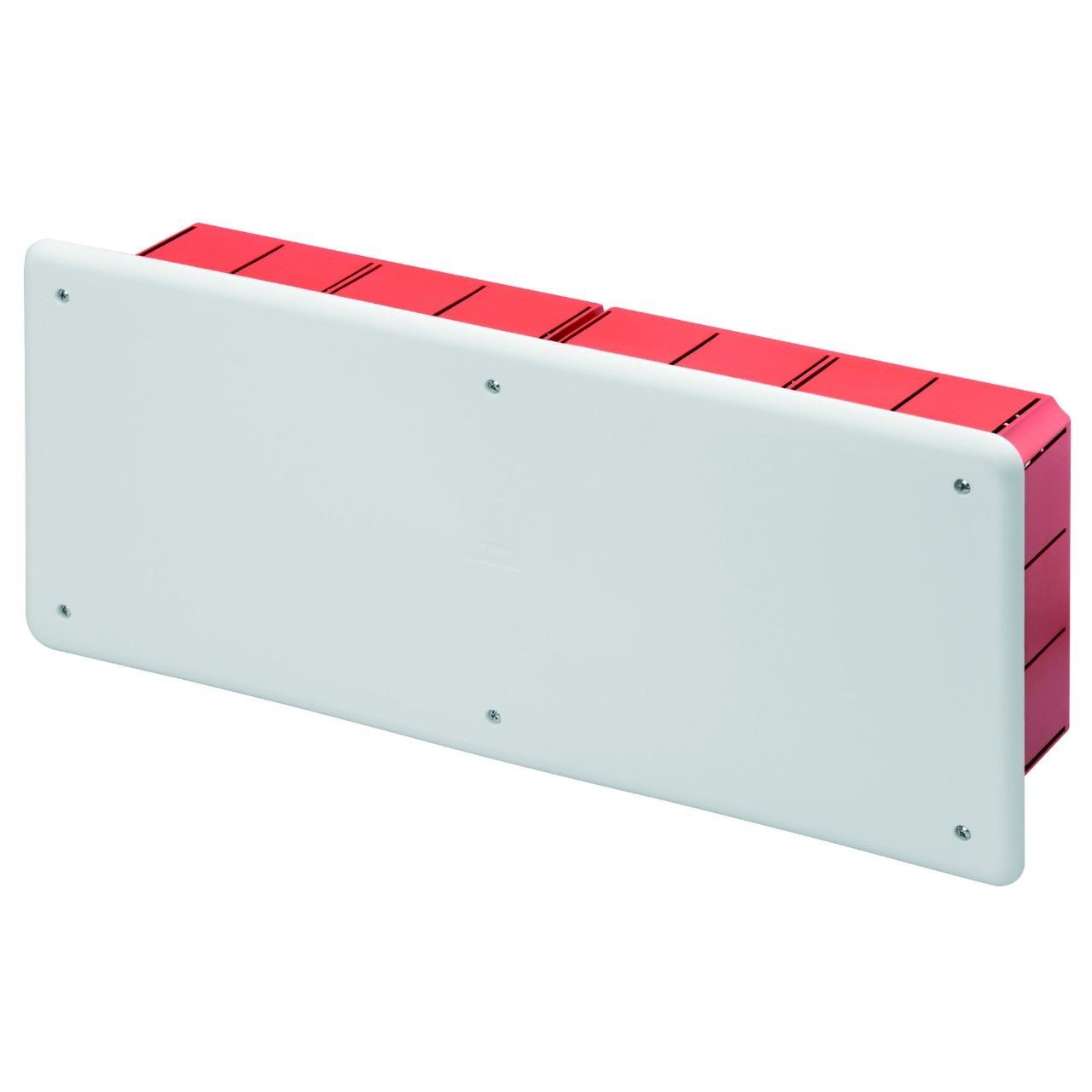

Doza derivatie incastrata GEWISS GW48008 sina DIN 392x152x75mm IP40

Doza de derivație încastrată GEWISS GW48008 este destinată instalațiilor realizate în pereți din zidărie și combină spațiul generos pentru conexiuni cu o șină DIN integrată. Are dimensiuni de 392x152x75mm, protecție IP40 și este pregătită pentru 4 compartimente, fiecare cu o capacitate de 5 module EN 50022. Configurația este utilă atunci când într-un singur punct trebuie organizate atât derivațiile electrice, cât și echipamente modulare compatibile, precum actuatoare sau surse de alimentare.

Când alegi doza de derivație GEWISS GW48008

Doza de derivație GEWISS GW48008 este potrivită atunci când o doză clasică nu mai oferă suficient spațiu sau când proiectul include echipamente care trebuie fixate pe șină DIN. Este o variantă mai mare decât GW48007 și oferă un compartiment suplimentar, ceea ce permite organizarea unei configurații mai ample.

Produsul face parte din gama GEWISS 48 PT DIN pentru montaj încastrat. Șina DIN este integrată în partea din spate a dozei, astfel încât aparatele modulare compatibile pot fi fixate într-o zonă dedicată, fără a folosi o soluție improvizată de montaj.

Dacă instalația necesită doar câteva legături și nu include aparatură modulară, o doză mai compactă poate fi suficientă. GW48008 devine relevantă atunci când spațiul interior, compartimentarea și șina DIN sunt realmente necesare.

4 compartimente pentru o configurație mai amplă

GW48008 este pregătită pentru 4 compartimente, fiecare cu o capacitate de 5 module EN 50022. În total, configurația oferă spațiu modular pentru organizarea echipamentelor pe mai multe zone distincte.

Numărul de module nu trebuie confundat cu numărul de aparate. Un echipament poate ocupa unul sau mai multe module DIN, astfel că numărul efectiv de dispozitive care pot fi integrate depinde de dimensiunea modulară a fiecăruia.

Compartimentarea este utilă atunci când într-o singură doză trebuie separate logic mai multe grupuri de conexiuni sau echipamente. Pentru cumpărător, avantajul este o configurație mai ușor de planificat decât un spațiu interior unic de dimensiuni mari.

Șina DIN integrată pentru echipamente compatibile

Doza de derivație GEWISS GW48008 are șină DIN integrată și poate găzdui echipamente compatibile prevăzute pentru acest tip de fixare. GEWISS indică această familie inclusiv pentru aparatură de automatizare a locuințelor și clădirilor, cum ar fi actuatoare și surse de alimentare.

Această posibilitate diferențiază GW48008 de dozele utilizate exclusiv pentru conexiuni. Într-o instalație în care aparatura modulară trebuie păstrată într-un punct de derivație încastrat, șina DIN oferă un suport dedicat și o organizare mai clară.

Compatibilitatea fiecărui aparat trebuie verificată separat. Faptul că un echipament se montează pe șină DIN nu confirmă singur că dimensiunile, disiparea sau celelalte cerințe ale acestuia sunt compatibile cu această doză.

Dimensiuni de 392x152x75mm

Doza GEWISS GW48008 are dimensiuni exterioare de 392x152x75mm. Lungimea de 392 mm oferă spațiul necesar pentru cele 4 compartimente, în timp ce înălțimea de 152 mm și adâncimea de 75 mm trebuie verificate în raport cu locul de montaj.

Față de GW48007 de 392x152x75mm, GW48008 păstrează aceeași înălțime și adâncime, dar este mai lungă și oferă 4 compartimente în loc de 3. Diferența este utilă atunci când proiectul are nevoie de mai mult spațiu modular fără trecerea la o doză cu adâncime mai mare.

Înainte de cumpărare trebuie verificat spațiul disponibil în zidărie. Dimensiunea mai mare este un avantaj numai dacă instalația justifică volumul suplimentar și zona de montaj permite încastrarea dozei.

Protecție IP40 pentru montajul prevăzut

Doza de derivație GEWISS GW48008 face parte din gama 48 PT DIN cu protecție IP40. Nivelul trebuie comparat cu cerințele concrete ale instalației și cu mediul în care doza va fi integrată.

IP40 nu trebuie interpretat ca o protecție potrivită automat pentru orice condiții de utilizare. Dacă proiectul solicită un nivel diferit sau superior, trebuie selectată o carcasă declarată explicit pentru cerința respectivă.

GW48008 este destinată montajului încastrat în zidărie. Pentru pereți din gips-carton sau alte structuri ușoare există variante dedicate, iar tipul suportului trebuie stabilit înainte de alegerea dozei.

Putere disipabilă de 17W

Pentru GW48008 este declarată o putere maximă disipabilă de 17W. Această valoare devine importantă atunci când în interior sunt instalate actuatoare, surse de alimentare sau alte dispozitive care degajă căldură în timpul funcționării.

Spațiul fizic disponibil nu este singurul criteriu pentru integrarea echipamentelor. O configurație poate încăpea dimensional în cele 4 compartimente, dar trebuie verificată și disiparea totală prevăzută pentru aparatele montate în interior.

Din acest motiv, cei 17W trebuie considerați împreună cu caracteristicile echipamentelor și cu proiectul instalației, nu ca o valoare izolată.

Construcție pentru integrarea în zidărie

Doza GEWISS GW48008 este realizată din tehnopolimer fără halogeni și este destinată montajului sub tencuială. Suprafața exterioară a bazei este profilată pentru o integrare mai bună în mortar, iar capacul este conceput astfel încât să poată fi finisat după montaj.

Capacul este alb RAL 9016. Produsul este pregătit și pentru cuplarea orizontală sau verticală cu alte doze compatibile prin elementul de îmbinare GW48051, atunci când proiectul necesită extinderea ansamblului.

Pentru alte dimensiuni și configurații poți consulta gama de doze GEWISS sau selecția generală de doze electrice.

Ce verifici înainte de cumpărare

• Dimensiunile: GW48008 măsoară 392x152x75mm.
• Tipul peretelui: varianta este destinată montajului încastrat în zidărie.
• Șina DIN: produsul are șină DIN integrată.
• Compartimentarea: doza este pregătită pentru 4 compartimente.
• Capacitatea: fiecare compartiment oferă spațiu pentru 5 module EN 50022.
• Disiparea: puterea maximă disipabilă declarată este de 17W.

Erori frecvente

Alegerea GW48008 doar pentru dimensiunea mare

Doza GEWISS GW48008 nu se diferențiază doar prin cei 392x152x75mm. Cele 4 compartimente și șina DIN integrată sunt motivele principale pentru alegerea acestei variante. Dacă instalația nu are nevoie de ele, o doză mai compactă poate fi mai potrivită.

Confundarea numărului de module cu numărul de aparate

Fiecare compartiment al dozei GW48008 oferă 5 module EN 50022. Un aparat poate ocupa mai mult de un modul, astfel că numărul efectiv de dispozitive trebuie calculat după dimensiunea fiecăruia.

Ignorarea puterii disipabile

GW48008 are o putere maximă disipabilă declarată de 17W. Atunci când în doză sunt instalate echipamente active, această limită trebuie verificată împreună cu disiparea dispozitivelor folosite.

Confundarea GW48008 cu varianta pentru gips-carton

Doza GEWISS GW48008 este destinată pereților din zidărie. Pentru pereți ușori trebuie aleasă varianta dedicată acelui tip de montaj, chiar dacă dimensiunile exterioare sunt apropiate.

Întrebări frecvente

Care sunt dimensiunile dozei GEWISS GW48008?

Doza de derivație GEWISS GW48008 are dimensiuni de 392x152x75mm. Formatul permite realizarea unei configurații cu 4 compartimente și șină DIN integrată.

Câte compartimente are GW48008?

Doza GEWISS GW48008 este pregătită pentru 4 compartimente. Fiecare compartiment oferă o capacitate de 5 module EN 50022.

Doza GW48008 are șină DIN?

Doza de derivație GEWISS GW48008 are șină DIN integrată pentru montarea echipamentelor modulare compatibile, inclusiv aparatură de automatizare sau alimentare prevăzută pentru acest sistem.

Care este diferența dintre GW48007 și GW48008?

GW48007 măsoară 294x152x75 mm și este pregătită pentru 3 compartimente, iar GW48008 măsoară 392x152x75mm și oferă 4 compartimente. Ambele au șină DIN integrată.

Ce putere disipabilă are GW48008?

Doza GEWISS GW48008 are o putere maximă disipabilă declarată de 17W. Valoarea trebuie verificată atunci când în interior sunt instalate echipamente care degajă căldură.
