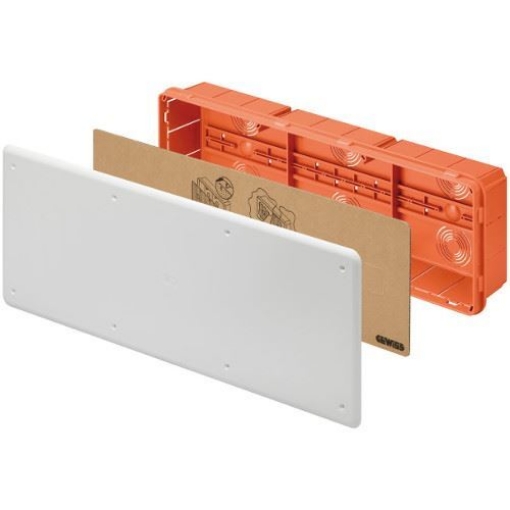

Doza legatura GEWISS GW48009 incastrata sina DIN 480x160x75mm IP40

Doza de legătură GEWISS GW48009 este o cutie de joncțiune pentru montaj încastrat în pereți din cărămidă, concepută pentru realizarea conexiunilor și pentru integrarea echipamentelor montate pe șină DIN. Are dimensiuni exterioare de 480x160x75mm, 3 compartimente și grad de protecție IP40.

Montaj încastrat și utilizare în instalații electrice

GW48009 face parte din Gama 48 GEWISS și este destinată montajului la nivel, în zidărie. Configurația permite folosirea dozei atât pentru joncțiuni, cât și pentru organizarea unor dispozitive care necesită fixare pe șină DIN.

Pentru proiecte în care sunt necesare mai multe conexiuni sau echipamente într-un singur punct, formatul de 480x160x75mm oferă trei zone de organizare distincte. Montajul rămâne încastrat, astfel încât capacul să fie accesibil după finalizarea peretelui.

Șină DIN și 3 compartimente pentru organizare

Doza de legătură GEWISS GW48009 are prearanjare în 3 compartimente și suport pentru echipamente pe șină DIN. Fiecare compartiment permite montarea a 8 module conform EN 50022, ceea ce oferă o structură clară pentru distribuirea componentelor în interiorul cutiei.

Șina DIN este relevantă atunci când în cutia de joncțiune trebuie instalate echipamente precum actuatoare sau surse de alimentare compatibile cu acest tip de montaj. GEWISS indică produsul ca fiind potrivit inclusiv pentru pregătirea și instalarea echipamentelor de automatizare pentru locuințe și clădiri.

Dimensiuni, material și capacitate termică

Dimensiunea corectă a modelului GW48009 este 480x160x75mm. Adâncimea de 75mm trebuie verificată în raport cu spațiul disponibil în zidărie, deoarece o cotă insuficientă a golului de montaj poate împiedica instalarea corectă a dozei.

Cutia este realizată din tehnopolimer fără halogen. Puterea maximă dispersabilă declarată pentru GW48009 este de 25W, parametru care trebuie luat în calcul atunci când în interior sunt montate dispozitive care disipă căldură.

Capacul este alb RAL9016 și are suprafață pregătită pentru a facilita vopsirea. Baza este realizată astfel încât să îmbunătățească aderența mortarului, o caracteristică direct legată de montajul în pereți din cărămidă.

Ce trebuie verificat înainte de alegere

GW48009 trebuie aleasă după dimensiunea necesară, tipul peretelui, numărul de compartimente și necesitatea montării pe șină DIN. Pentru un punct de conexiune mai compact poate fi suficientă o doză mai mică, în timp ce acest model este relevant când sunt necesare trei compartimente și un volum interior mai mare.

• Verifică golul de montaj pentru dimensiunea exterioară de 480x160x75mm.
• Confirmă că aplicația presupune montaj încastrat în pereți din cărămidă.
• Ia în calcul cele 3 compartimente și capacitatea de 8 module EN 50022 pentru fiecare compartiment.
• Respectă limita de putere maximă dispersabilă de 25W pentru echipamentele instalate în interior.
• Pentru alte dimensiuni sau configurații, consultă selecția de doze GEWISS sau gama generală de doze electrice.

Integrarea în sistemul Gama 48

Doza de legătură GEWISS GW48009 aparține familiei de cutii de joncțiune cu montare la nivel din Gama 48. Produsul este prevăzut pentru cuplare combinată, orizontală sau verticală, prin elementul de îmbinare GW48051, atunci când proiectul cere această configurație și accesoriul este prevăzut separat.

Pentru alegerea altor componente din același ecosistem, pagina de produse GEWISS ajută la păstrarea compatibilității de gamă. Compatibilitatea trebuie verificată după codul produsului și rolul fiecărei componente, nu doar după dimensiuni apropiate.

Erori frecvente

Confundarea adâncimii de 75mm cu valoarea de 70mm

Pentru GEWISS GW48009, dimensiunea oficială este 480x160x75mm. Folosirea unei cote de 70mm la pregătirea golului poate conduce la un spațiu insuficient; criteriul corect este dimensiunea exterioară oficială a modelului.

Alegerea GW48009 pentru un alt tip de perete

Doza GEWISS GW48009 este destinată montajului încastrat în pereți din cărămidă. Alegerea după dimensiune, fără verificarea suportului de montaj, poate duce la folosirea unei familii nepotrivite; pentru pereți ușori trebuie verificată varianta dedicată acelui tip de instalare.

Ignorarea puterii disipate de echipamentele montate în cutie

Doza GEWISS GW48009 are o putere maximă dispersabilă declarată de 25W. Dacă sunt montate dispozitive pe șină DIN care disipă căldură, suma puterilor disipate trebuie evaluată în proiect, deoarece dimensiunea fizică disponibilă nu înlocuiește verificarea limitei termice.

Întrebări frecvente

Ce dimensiuni are doza GEWISS GW48009?

Doza GEWISS GW48009 are dimensiuni exterioare de 480x160x75mm. Pentru montaj trebuie luate în calcul toate cele trei cote, inclusiv adâncimea de 75mm, înainte de pregătirea golului în zidărie.

GW48009 are șină DIN?

Doza GEWISS GW48009 este prevăzută cu șină DIN pentru montarea echipamentelor compatibile. Configurația are 3 compartimente, iar fiecare compartiment permite instalarea a 8 module conform EN 50022.

Pentru ce tip de perete este destinată GW48009?

Doza GEWISS GW48009 este destinată montajului încastrat în pereți din cărămidă. Construcția bazei este adaptată montajului în zidărie, iar suprafața exterioară este realizată pentru a favoriza aderența mortarului.

Care este puterea maximă dispersabilă pentru GW48009?

Doza GEWISS GW48009 are o putere maximă dispersabilă de 25W. Valoarea este importantă atunci când în interior se instalează actuatoare, surse de alimentare sau alte echipamente pe șină DIN care disipă căldură.
