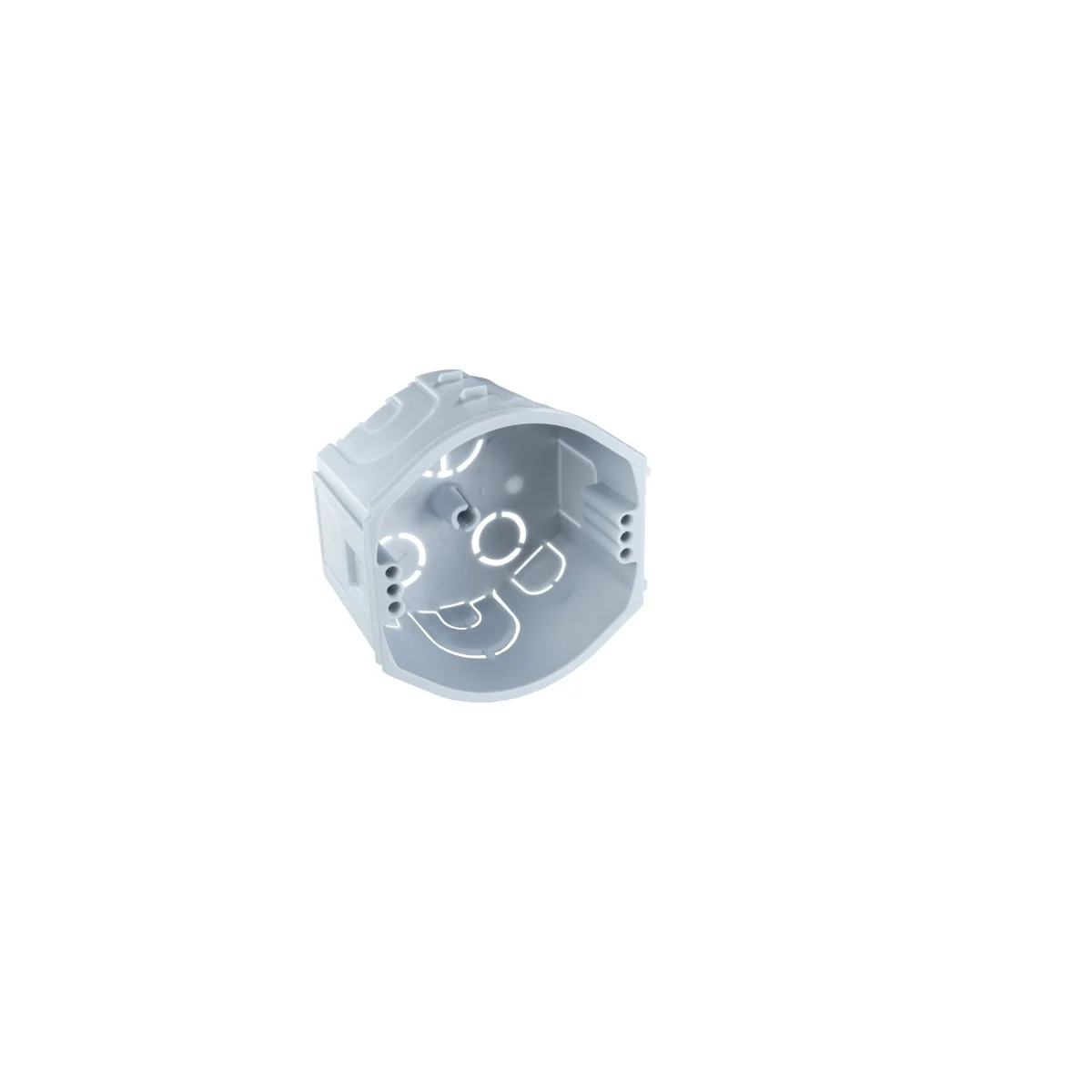

Doza universala KOPOS KU 68-45 KA sub tencuiala 7x4.5 cm

Doza universală KOPOS KU 68-45_KA este o doză pentru montaj în perete, sub tencuială, care poate găzdui aparataj electric sau poate fi folosită ca punct de distribuție cu un capac ales separat. Corpul din PVC permite și alinierea cu doze compatibile pentru aparate montate în rame comune. Capacul nu face parte din configurația acestui cod.

Un corp pentru aparataj sau pentru un punct de distribuție

Utilizarea se stabilește în funcție de instalație. Doza poate primi aparataj, inclusiv o priză dublă compatibilă. Când este folosită pentru ramificarea traseului electric, se alege separat un capac potrivit și se păstrează accesul la punctul de conexiune. Astfel, rolul dozei este clar înainte de alegerea aparatajului, a capacului și a elementelor de conectare.

Modelul are un punct filetat central pentru capacul KO 68. Capacele compatibile sunt accesorii, nu piese incluse cu doza KU 68-45_KA. Această diferență contează la pregătirea listei de materiale: pentru un punct de distribuție închis, doza singură nu reprezintă ansamblul complet.

Aliniere la 7 cm între centre

Mai multe doze pot fi unite într-un șir, cu distanța de 7 cm între centre. Configurația ajută la pregătirea locurilor pentru aparataj instalat în rame comune. Înainte de alegerea ramei și a dispozitivelor, verifică această distanță și modul în care piesele se îmbină. Numărul de locuri al unei rame nu confirmă singur potrivirea ei.

Doza universală KOPOS KU 68-45_KA se poate conecta cu anumite doze din familiile KPR și KP, inclusiv KPR 68-70, KP 68/D și KPR 68/D. Posibilitatea de conectare este utilă când proiectul combină poziții de aparataj, dar fiecare doză aleasă trebuie verificată pentru rolul și spațiul ei. Conectarea în șir privește poziționarea corpurilor; nu înlocuiește verificarea compatibilității dispozitivelor montate ulterior.

Dimensiuni pentru pregătirea peretelui

Doza universală KOPOS are diametrul de 7 cm și adâncimea de 4.5 cm. Diametrul orificiului de montaj indicat pentru acest model este de 8 cm. Cotele au utilizări diferite: diametrul corpului descrie doza, adâncimea arată spațiul necesar în perete, iar diametrul de 8 cm privește orificiul pregătit pentru montaj.

La amplasarea unei singure doze, verifică traseele electrice care vor intra în ea și spațiul necesar aparatajului sau conexiunilor. Pentru mai multe doze aliniate, verifică și distanța dintre centre, precum și spațiul ocupat de întregul grup. Aceste măsuri sunt cel mai utile înainte de tencuirea peretelui, când poziția fiecărui punct poate fi stabilită în raport cu finisajul final.

Material și potrivire cu instalația

Corpul este realizat din PVC gri. Modelul este destinat sistemelor de distribuție cu tensiune de până la 400 V și curent de până la 16 A. Aceste valori trebuie corelate cu dispozitivele și circuitele instalației; doza oferă spațiul de montaj, nu stabilește singură caracteristicile aparatajului instalat în ea.

Șuruburile pentru aparataj sunt prevăzute în ambalarea modelului. Pentru o utilizare ca punct de distribuție, capacul și bornele necesare se aleg separat. Înainte de comandă, stabilește rolul dozei și piesele cu care va fi completată. Conexiunile electrice trebuie executate de o persoană autorizată.

Erori frecvente la alegerea dozei universale

• Presupunerea că modelul KU 68-45_KA include capac. Capacul este accesoriu separat. Dacă doza va fi folosită ca punct de distribuție, include capacul compatibil în lista de materiale.
• Confundarea diametrului corpului cu orificiul de montaj. Corpul are diametrul de 7 cm, iar orificiul indicat are diametrul de 8 cm. Verifică măsura potrivită pentru fiecare etapă.
• Alegerea unei rame comune fără verificarea interaxului. Dozele unite în șir au distanța de 7.1 cm între centre. Rama și aparatajul trebuie să corespundă acestei configurații.

Întrebări frecvente

Doza universală KOPOS KU 68-45_KA are capac inclus?

Nu. Capacul KO 68 este compatibil cu punctul filetat central al dozei, dar se alege separat atunci când instalația necesită închiderea ei.

Poate fi folosită pentru aparataj?

Da. Modelul permite montarea aparatajului, inclusiv a unei prize duble compatibile. Verifică dispozitivul ales și spațiul necesar în interior.

Se poate uni cu alte doze?

Da. Doza poate fi conectată în șir cu modele compatibile, la o distanță de 7.1 cm între centre, pentru aparataj montat în rame comune.
