Electrod impamantare OBO 219 20 ST FT 150cm 2cm otel zincat 5000750

Electrod împământare OBO 219 20 ST FT este un segment rotund din oțel zincat prin imersie, cu lungimea de 150cm și diametrul exterior de 2cm. Se introduce în sol pentru realizarea unui electrod de adâncime și are capete cu cep și orificiu, astfel încât poate fi îmbinat cu segmente compatibile. Varianta 5000750 aparține sistemului ST și este destinată aplicațiilor standard de împământare.

Electrod împământare ST pentru introducere în adâncime

Electrodul OBO oferă un segment de 150cm pentru realizarea unei legături a instalației de împământare cu solul. La un electrod de adâncime, segmentele sunt introduse succesiv și cuplate între ele. Lungimea indicată descrie o singură bucată: dacă instalația necesită mai multe segmente, adâncimea și configurația finală depind de numărul acestora și de condițiile locului de instalare.

Diametrul exterior de 2cm identifică profilul rotund și piesele care trebuie să se potrivească pe electrod. Este o dimensiune diferită de lungimea de 150cm și contează atât la îmbinarea segmentelor, cât și la alegerea accesoriilor de batere sau de legătură. Codul 5000750 desemnează exact varianta ST FT cu aceste două dimensiuni, astfel că segmentul poate fi identificat fără a confunda diametrul cu lungimea ori cu mărimea altui accesoriu.

Îmbinarea segmentelor prin cep și orificiu

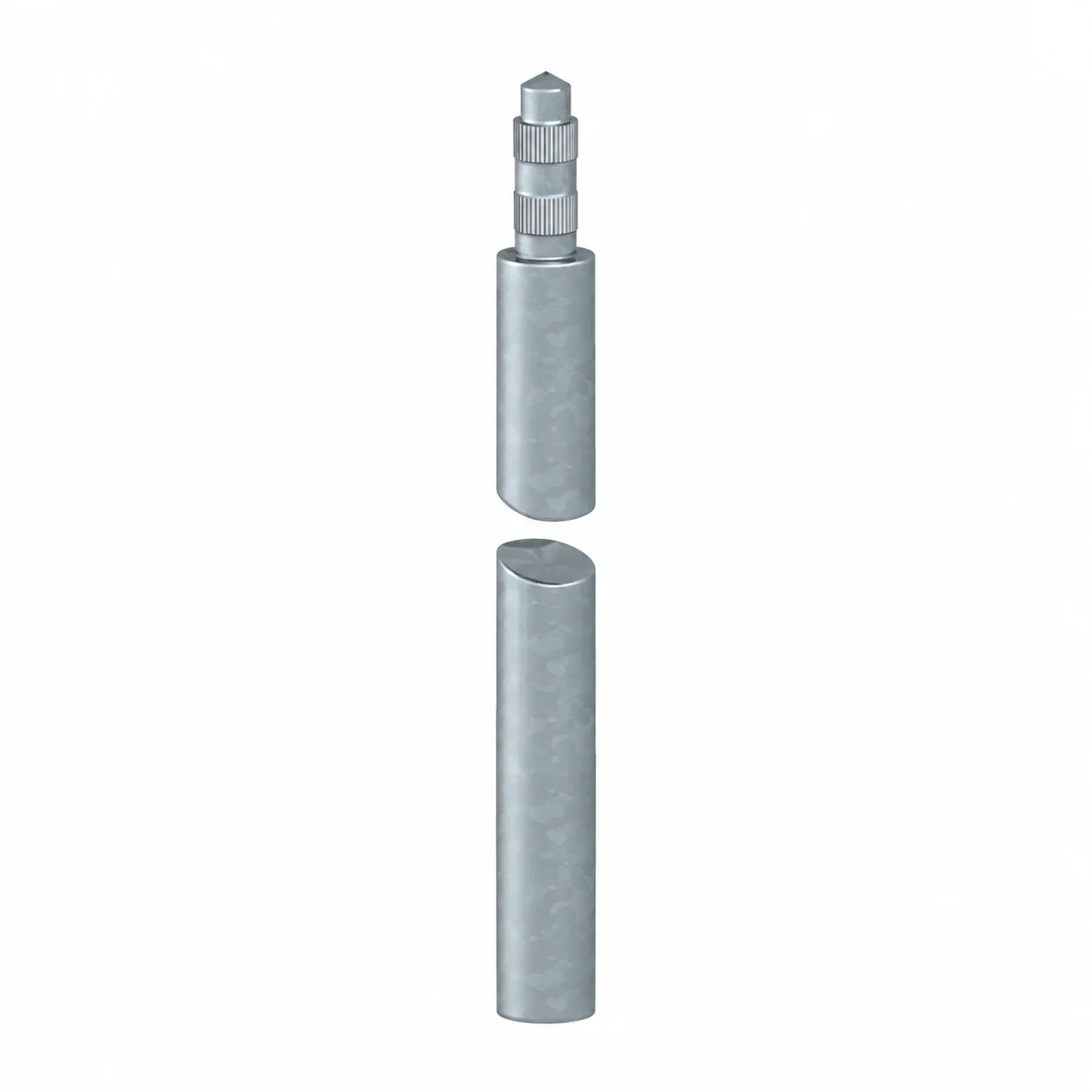

Capetele electrodului sunt pregătite pentru înșiruirea segmentelor: unul are cep, iar celălalt orificiu de îmbinare. Cepul rotund are două moletări. Prin această construcție, segmentele compatibile din sistemul ST pot forma un electrod de adâncime alcătuit din mai multe bucăți, fără ca fiecare segment să necesite o piesă de îmbinare descrisă separat.

Funcția celor două capete este relevantă înainte de cumpărare. Un segment cu diametru asemănător, dar cu altă formă de cuplare, nu trebuie presupus compatibil doar pe baza dimensiunii exterioare. În cazul acestui electrod, potrivirea privește sistemul ST și îmbinarea prin cep și orificiu. Când sunt comandate segmente suplimentare, păstrarea aceleiași configurații de cuplare permite continuarea electrodului în adâncime.

Oțel zincat pentru contactul îndelungat cu solul

Corpul electrodului este din oțel, cu suprafață zincată prin imersie. Stratul de zinc oferă rezistență la coroziune, un aspect important pentru o piesă care rămâne în pământ. Mențiunea ST FT identifică această execuție a electrodului; materialul de bază este oțelul, iar finisajul suprafeței este zincarea prin imersie.

La alcătuirea prizei de pământ, electrodul este una dintre componente. Legătura către conductorul instalației se realizează printr-o piesă de conectare potrivită diametrului său și tipului de conductor folosit. Pentru varianta de 2cm există, între accesoriile sistemului, bride destinate legării la conductor rotund sau la platbandă. Aceste piese au rol diferit de cepul și orificiul prin care sunt unite între ele segmentele electrodului.

Caracteristici electrice ale variantei 5000750

Electrodul are capacitatea de conducere a curentului de trăsnet H/100kA. Curentul de scurtcircuit indicat este de 7.9kA la 50Hz, pentru o durată de 1s și o temperatură maximă de 300°C. Cele două valori descriu condiții diferite de solicitare; nu reprezintă curentul care circulă permanent prin electrod și nu stabilesc singure performanța prizei de pământ realizate pe teren.

Rezultatul unei prize de pământ depinde și de numărul segmentelor introduse, de sol și de legăturile dintre componente. Electrodul 219 20 ST FT furnizează segmentul metalic cu dimensiunea și îmbinarea precizate, în timp ce configurația instalației stabilește câte segmente sunt necesare. După introducere, valoarea rezistenței de împământare se măsoară pentru ansamblul realizat; lungimea unui singur segment nu poate fi transformată într-o valoare garantată a rezistenței.

Erori frecvente la alegerea electrodului de împământare

Confundarea lungimii unui segment cu lungimea întregului electrod. Articolul 5000750 are 150cm. Dacă sunt îmbinate mai multe segmente, lungimea ansamblului rezultă din configurația realizată, nu din denumirea unei singure bucăți.

Alegerea accesoriilor numai după sistemul ST. Pentru capul de batere și pentru piesa de legătură contează și diametrul electrodului, care este de 2cm. O piesă destinată altui diametru poate să nu se potrivească pe această variantă.

Considerarea cepului drept conexiune la conductorul instalației. Cepul și orificiul servesc la unirea segmentelor electrodului. Legarea electrodului la un conductor rotund sau la platbandă necesită o piesă de conectare destinată acelei legături.

Întrebări frecvente despre electrodul OBO 219 20 ST FT

Se pot îmbina mai multe segmente ale acestui electrod de împământare? Da, capetele au cep și orificiu pentru înșiruirea segmentelor compatibile. Fiecare segment 5000750 are lungimea de 150cm și diametrul exterior de 2cm.

Electrodul este din oțel inoxidabil? Nu, este din oțel zincat prin imersie. Zincarea reprezintă finisajul suprafeței și contribuie la rezistența la coroziune.

Ce accesorii se aleg pentru introducerea manuală? Un cap de batere potrivit electrodului de 2cm. Capul primește loviturile ciocanului, în timp ce segmentul 5000750 este piesa introdusă în sol.

Lungimea de 150cm garantează o anumită rezistență de împământare? Nu, rezistența se determină pentru priza de pământ realizată. Ea depinde de configurația electrodului și de condițiile solului, iar valoarea obținută se măsoară după instalare.
