Element dublu acoperire butoane Eaton XComfort 126046 alb CWIZ-02/01

Ce este elementul dublu de acoperire Eaton XComfort CWIZ-02/01?

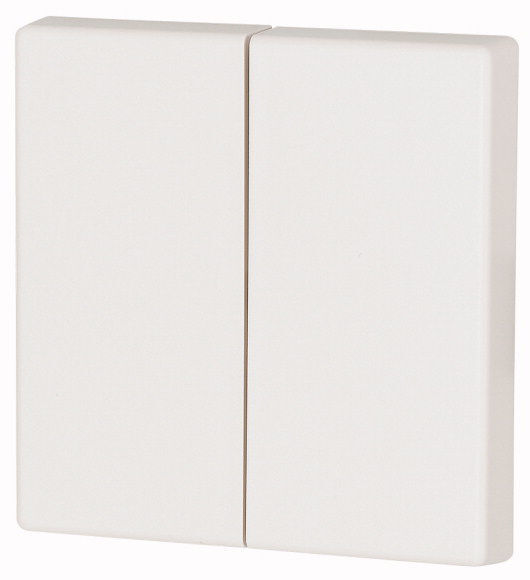

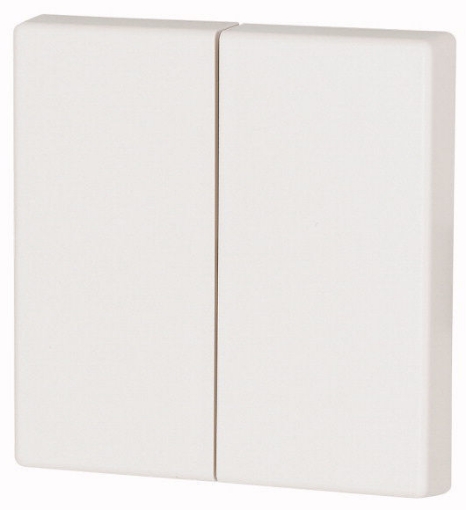

Elementul dublu de acoperire Eaton XComfort CWIZ-02/01 este o clapetă frontală din două părți pentru un buton sau întrerupător compatibil în format universal de 55 mm. Cele două zone de acționare sunt separate și nu au simboluri sau marcaje funcționale.

Modelul este identificat prin codul de producător 126046 și EAN-ul 4015081236336. Produsul este realizat din termoplastic alb pur, are finisaj mat și dimensiuni de 5,5 cm lungime, 5,5 cm lățime și 0,7 cm înălțime. Greutatea confirmată de Eaton este de 7,2 g.

Care este rolul configurației duble?

Configurația dublă împarte suprafața frontală în două zone distincte care pot fi apăsate separat. Funcția fiecărei zone depinde de mecanismul instalat și de configurarea sistemului Eaton XComfort.

Clapeta nu realizează singură comanda electrică și nu conține funcția radio. Aceasta reprezintă partea frontală acționată de utilizator, în timp ce mecanismul, emițătorul sau actuatorul asociat determină acțiunile executate.

Ce diferențiază modelul CWIZ-02/01?

• Clapeta este formată din două părți și oferă două zone de acționare.
• Suprafețele nu au simboluri, săgeți sau marcaje I și O.
• Formatul de 55 mm oferă un reper pentru verificarea mecanismului compatibil.
• Culoarea alb pur corespunde unei nuanțe apropiate de RAL 9010.
• Finisajul mat diferențiază produsul de variantele cu suprafață lucioasă.

Ce înseamnă lipsa simbolurilor?

Cele două părți ale clapetei nu sunt prevăzute cu inscripții, pictograme, săgeți sau simboluri pentru pornire și oprire. Funcțiile trebuie recunoscute din poziționare, din configurația încăperii sau din documentația instalației.

Lipsa marcajelor permite utilizarea frontală pentru diferite comenzi configurate, dar nu confirmă compatibilitatea cu orice mecanism. Fiecare zonă poate realiza numai funcțiile acceptate de componenta Eaton XComfort pe care este montată.

Este un întrerupător dublu complet?

Nu. Pagina ETBM încadrează produsul în tabelul tehnic drept întrerupător dublu, însă documentația oficială Eaton îl definește ca rocker sau clapetă din două părți. Produsul este elementul frontal, nu un aparat complet de comutare.

Mecanismul de comandă, emițătorul, rama, actuatorul și eventualele accesorii nu sunt confirmate ca fiind incluse. Pentru realizarea unui ansamblu funcțional trebuie verificate și selectate separat componentele necesare.

Din ce material este realizat?

Elementul frontal este fabricat din termoplastic fără halogen, cu suprafață netratată și finisaj mat. Eaton confirmă conformitatea RoHS. Aceste caracteristici nu indică însă utilizarea în medii cu substanțe chimice, temperaturi extreme sau solicitări mecanice ridicate.

Culoarea alb pur, apropiată de RAL 9010, trebuie comparată cu rama și cu celelalte componente vizibile ale aparatajului. Variantele alb-crem, alb trafic, alb alpin sau alb semnal pot avea nuanțe și finisaje diferite.

Cum se montează?

Eaton indică fixarea prin clipsare pe un buton compatibil de 55 mm. Forma și poziția punctelor de prindere trebuie să corespundă mecanismului instalat. Formatul nominal de 55 mm nu confirmă compatibilitatea universală cu orice aparataj de aceeași dimensiune.

Pagina ETBM indică montaj aplicat pentru configurația aparatajului. Clapeta propriu-zisă se fixează pe mecanism și nu reprezintă singură un aparat care se montează direct pe perete.

Ce trebuie verificat înainte de alegere?

Compară modelul CWIZ-02/01, codul 126046 și EAN-ul 4015081236336 cu documentația mecanismului sau cu inscripțiile piesei înlocuite. Identificatorii producătorului oferă o verificare mai sigură decât alegerea exclusiv după fotografie, culoare sau dimensiune.

Verifică dacă este necesară o clapetă dublă fără simboluri. În gama XComfort există variante duble cu LED, alte culori și alte configurații frontale. Produsele cu același format exterior pot avea funcții vizuale și coduri diferite.

Modelul nu este iluminat și nu are fereastră luminoasă sau lentilă interschimbabilă. Pentru o comandă cu indicator luminos trebuie selectată o variantă frontală și un mecanism compatibile cu această funcție.

Gradul IP20 și rezistența IK00 indică utilizarea în spații interioare protejate. Produsul nu este confirmat pentru exterior, zone expuse la apă, praf abundent sau impact mecanic frecvent.

Cum se compară cu varianta CWIZ-02/01 LED?

Modelul 126046 este varianta dublă fără iluminare și fără simboluri. Modelul CWIZ-02/01 LED, cod 126058, este un produs distinct asociat unei configurații cu LED. Codurile nu trebuie inversate, chiar dacă forma și culoarea sunt apropiate.

Întrebări frecvente

Ce tip de produs este Eaton CWIZ-02/01?

Este o clapetă dublă de acoperire, formată din două părți, pentru un buton compatibil.

Câte zone de acționare are?

Produsul are două zone frontale care pot fi apăsate separat.

Are simboluri sau iluminare?

Nu. Modelul este fără simboluri și nu este iluminat.

Ce dimensiuni are?

Dimensiunile confirmate sunt de 5,5 cm pe 5,5 cm, cu înălțimea de 0,7 cm.

Include mecanismul de comandă?

Nu este confirmată includerea mecanismului, ramei, emițătorului sau actuatorului.

Ce trebuie verificat pentru compatibilitate?

Verifică formatul de 55 mm, modelul CWIZ-02/01, codul 126046 și mecanismul existent.
