Element dublu acoperire butoane Eaton XComfort 126049 antracit CWIZ-02/04

Ce este elementul dublu de acoperire Eaton XComfort CWIZ-02/04?

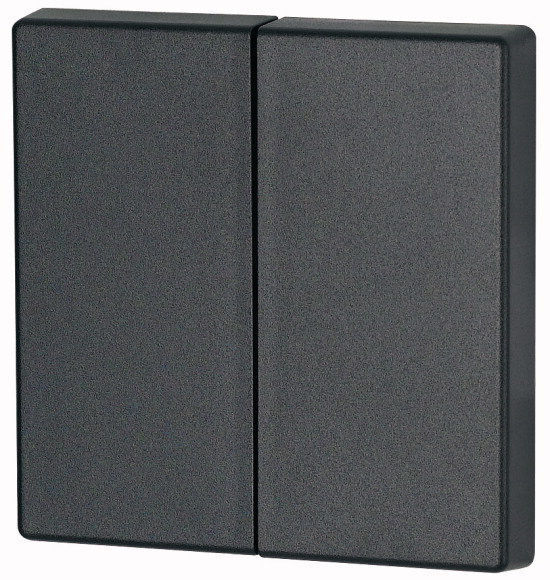

Elementul dublu de acoperire Eaton XComfort CWIZ-02/04 este o clapetă frontală formată din două părți, destinată unui buton sau întrerupător compatibil în format de 55 mm. Cele două zone de acționare sunt separate și nu au simboluri, inscripții sau marcaje funcționale.

Modelul este identificat prin codul de producător 126049 și EAN-ul 4015081236367. Produsul este realizat din termoplastic antracit, are finisaj mat și dimensiuni de 5,5 cm lungime, 5,5 cm lățime și 0,7 cm înălțime. Gradul de protecție este IP20, iar rezistența la impact este IK00.

Care este rolul configurației duble?

Configurația dublă împarte suprafața frontală în două zone care pot fi apăsate separat. Funcția atribuită fiecărei zone depinde de mecanismul instalat și de configurarea sistemului Eaton XComfort.

Clapeta nu realizează singură comanda electrică și nu include un emițător radio. Aceasta reprezintă numai componenta frontală acționată de utilizator, în timp ce mecanismul, emițătorul sau actuatorul asociat determină acțiunile executate.

Ce diferențiază modelul CWIZ-02/04?

• Clapeta este formată din două părți și oferă două zone frontale de acționare.
• Suprafețele nu au simboluri, săgeți, inscripții sau marcaje I și O.
• Formatul de 55 mm oferă un reper pentru verificarea mecanismului compatibil.
• Culoarea antracit și finisajul mat diferențiază vizual această variantă.
• Fixarea prin clipsare permite montarea pe componenta corespunzătoare.

Ce înseamnă lipsa simbolurilor?

Cele două părți ale clapetei nu sunt prevăzute cu pictograme, săgeți sau simboluri pentru pornire și oprire. Funcțiile trebuie recunoscute din poziționarea butonului, din configurația încăperii sau din documentația instalației.

Lipsa marcajelor permite atribuirea unor funcții diferite prin configurarea sistemului, dar nu confirmă compatibilitatea cu orice mecanism. Fiecare zonă poate realiza numai acțiunile acceptate de componenta Eaton XComfort pe care este montată.

Este un întrerupător dublu complet?

Nu. Pagina ETBM încadrează produsul în tabelul tehnic drept întrerupător dublu, însă sursele tehnice îl descriu ca element de acoperire sau clapetă din două părți. Produsul este componenta frontală, nu un aparat complet de comutare.

Mecanismul de comandă, emițătorul, rama, actuatorul și eventualele accesorii nu sunt confirmate ca fiind incluse. Pentru realizarea unui ansamblu funcțional trebuie verificate și selectate separat componentele necesare.

Din ce material este realizat?

Elementul frontal este fabricat din termoplastic fără halogen, cu suprafață netratată și finisaj mat. Sursele tehnice confirmă culoarea antracit, dar nu furnizează un număr RAL echivalent utilizabil pentru potrivirea exactă a nuanței.

Culoarea trebuie comparată cu rama și cu celelalte componente vizibile ale aparatajului. Variantele antracit din alte serii sau cu alte coduri pot avea diferențe de nuanță, textură sau finisaj.

Cum se montează?

Sursele tehnice indică fixarea prin clipsare pe un buton compatibil de 55 mm. Forma și poziția punctelor de prindere trebuie să corespundă mecanismului instalat. Formatul nominal de 55 mm nu confirmă compatibilitatea universală cu orice aparataj de aceeași dimensiune.

Pagina ETBM indică montaj aplicat pentru configurația aparatajului. Clapeta propriu-zisă se fixează pe mecanism și nu reprezintă singură un aparat care se montează direct pe perete.

Ce trebuie verificat înainte de alegere?

Compară modelul CWIZ-02/04, codul 126049 și EAN-ul 4015081236367 cu documentația mecanismului sau cu inscripțiile piesei înlocuite. Identificatorii producătorului oferă o verificare mai sigură decât alegerea exclusiv după fotografie, culoare sau dimensiune.

Verifică dacă este necesară o clapetă dublă fără simboluri. În gama XComfort există variante simple, duble, cu LED, cu alte culori sau cu alte configurații frontale. Produsele cu același format exterior pot avea funcții vizuale și coduri diferite.

Modelul nu este iluminat și nu are fereastră luminoasă, câmp pentru inscripționare sau lentilă interschimbabilă. Pentru o comandă cu indicator luminos trebuie selectată o variantă frontală și un mecanism proiectate pentru această funcție.

Simbolurile tactile și tratamentul antibacterian nu sunt confirmate pentru acest model. Dacă aplicația impune cerințe de accesibilitate sau igienă specifice, trebuie verificată existența unei variante dedicate.

Gradul IP20 și rezistența IK00 indică utilizarea în spații interioare protejate. Produsul nu este confirmat pentru exterior, zone expuse la apă, praf abundent sau impact mecanic frecvent.

Cum se compară cu varianta CWIZ-02/04 LED?

CWIZ-02/04, cod 126049, este varianta dublă antracit fără iluminare. Modelul CWIZ-02/04 LED, cod 126061, este un produs distinct asociat unei configurații cu LED.

Aspectul, culoarea și formatul pot fi apropiate, însă codul de producător și funcția de iluminare trebuie verificate înainte de alegere. Varianta fără LED nu trebuie prezentată ca element iluminat.

Cum se compară cu celelalte variante duble?

CWIZ 02 04 este varianta antracit, mată și fără simboluri. Modelele CWIZ-02/01, CWIZ-02/02 și CWIZ-02/03 păstrează configurația dublă generală, dar sunt realizate în alte culori.

Culoarea nu este singurul criteriu de selecție. Modelul, codul, configurația, prezența iluminării și mecanismul compatibil trebuie verificate înainte de înlocuire.

Întrebări frecvente

Ce tip de produs este Eaton CWIZ-02/04?

Este o clapetă dublă de acoperire, formată din două părți, pentru un buton compatibil.

Câte zone de acționare are?

Produsul are două zone frontale care pot fi apăsate separat.

Are simboluri sau iluminare?

Nu. Modelul este fără simboluri și nu are fereastră luminoasă.

Ce dimensiuni are?

Dimensiunile confirmate sunt de 5,5 cm pe 5,5 cm, cu înălțimea de 0,7 cm.

Ce culoare și finisaj are?

Clapeta are culoare antracit și finisaj mat. Un cod RAL echivalent nu este confirmat.

Ce trebuie verificat pentru compatibilitate?

Verifică formatul de 55 mm, modelul CWIZ-02/04, codul 126049 și mecanismul existent.
