Element dublu acoperire butoane Eaton XComfort 147620 antracit CWIZ-02/24

Ce este elementul dublu de acoperire Eaton XComfort CWIZ-02/24?

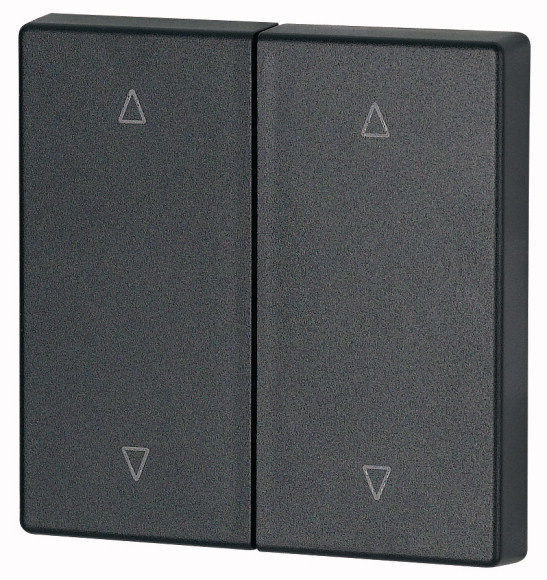

Elementul dublu de acoperire Eaton XComfort CWIZ-02/24 este o clapetă frontală formată din două părți, destinată unui buton compatibil în format de 55 mm. Cele două zone sunt marcate cu săgeți și permit identificarea vizuală a comenzilor asociate deplasării în două direcții.

Modelul este identificat prin codul de producător 147620 și EAN-ul 4015081440801. Produsul este realizat din termoplastic antracit, are finisaj mat și dimensiuni de 5,5 cm lungime, 5,5 cm lățime și 0,7 cm înălțime.

Pentru ce este utilizată clapeta cu săgeți?

Sursele tehnice indică utilizarea modelului pentru comanda jaluzelelor. Simbolurile săgeți diferențiază vizual cele două direcții care pot fi asociate ridicării și coborârii sau deschiderii și închiderii.

Funcția concretă nu este realizată de clapetă. Aceasta oferă numai suprafața frontală de acționare și marcajele vizuale. Mecanismul, emițătorul și actuatorul compatibil determină comanda executată.

Care sunt diferențiatorii modelului CWIZ-02/24?

• Clapeta este formată din două părți și oferă două zone frontale de acționare.
• Simbolurile săgeți indică utilizarea asociată comenzilor pentru jaluzele.
• Formatul de 55 mm oferă un reper pentru verificarea mecanismului compatibil.
• Culoarea antracit corespunde unei nuanțe apropiate de RAL 7016.
• Finisajul mat și fixarea prin clipsare definesc configurația mecanică.

Ce semnifică simbolurile săgeți?

Săgețile permit diferențierea vizuală a celor două direcții de comandă. Într-o aplicație pentru jaluzele, acestea pot indica ridicarea și coborârea, în funcție de poziția clapetei și de configurarea mecanismului.

Marcajele nu stabilesc singure sensul motorului și nu înlocuiesc cablarea sau programarea corectă a actuatorului. Funcția fiecărei zone trebuie verificată după instalarea ansamblului.

Este un întrerupător pentru jaluzele complet?

Nu. Pagina ETBM încadrează produsul în tabelul tehnic drept întrerupător dublu, însă sursele tehnice îl definesc ca element de acoperire sau clapetă din două părți pentru un buton de 55 mm.

Mecanismul de comandă, emițătorul radio, rama, actuatorul și motorul nu sunt confirmate ca fiind incluse. Pentru realizarea unei comenzi funcționale trebuie selectate separat componentele compatibile.

Din ce material este realizată clapeta?

Elementul frontal este fabricat din termoplastic fără halogen, cu suprafață netratată și finisaj mat. Gradul de protecție este IP20, iar rezistența la impact este IK00.

Culoarea antracit este asociată unei nuanțe apropiate de RAL 7016. Pentru potrivirea vizuală trebuie comparate rama și celelalte componente ale aceleiași serii, deoarece nuanțele antracit din game diferite pot varia.

Cum se montează?

Clapeta se fixează prin clipsare pe un buton compatibil în format de 55 mm. Forma și poziția punctelor de prindere trebuie să corespundă mecanismului Eaton XComfort utilizat.

Pagina ETBM indică montaj aplicat pentru configurația aparatajului. Elementul de acoperire nu se montează singur direct pe perete și nu conține componente electrice de comutare.

Ce trebuie verificat înainte de alegere?

Compară modelul CWIZ-02/24, codul 147620 și EAN-ul 4015081440801 cu documentația mecanismului sau cu inscripțiile elementului înlocuit. Codul de producător oferă un reper mai sigur decât alegerea exclusiv după culoare sau simboluri.

Verifică dacă aplicația necesită două zone cu săgeți. În gama XComfort există clapete duble fără simboluri, cu marcaje I și O, cu alte culori sau cu iluminare.

Modelul 147620 nu are fereastră luminoasă. Varianta CWIZ-02/24 LED, cod 147632, este un produs distinct și trebuie selectată separat atunci când configurația necesită un element frontal asociat iluminării.

Formatul de 55 mm nu confirmă compatibilitatea universală cu orice aparataj. Trebuie verificate seria, geometria clipsurilor și mecanismul pe care va fi montată clapeta.

Sursele consultate oferă informații diferite privind compatibilitatea cu o cuplare de buton pentru sistem bus. Acest atribut trebuie confirmat din documentația mecanismului utilizat și nu trebuie inclus ca avantaj cert al clapetei.

Produsul nu are câmp pentru inscripționare, lentilă interschimbabilă sau simbol tactil. Aceste funcții necesită o variantă dedicată atunci când sunt necesare în aplicație.

Gradul IP20 și rezistența IK00 indică utilizarea în spații interioare protejate. Produsul nu este confirmat pentru exterior, umezeală, praf abundent sau impact mecanic frecvent.

Cum se compară cu varianta fără săgeți?

CWIZ-02/24, cod 147620, este varianta dublă antracit cu simboluri săgeți, asociată comenzilor pentru jaluzele. CWIZ-02/04, cod 126049, păstrează culoarea antracit și configurația dublă generală, dar nu are simboluri.

Dimensiunile și culoarea pot fi apropiate, însă marcajele, utilizarea vizuală și codul produsului sunt diferite. Alegerea trebuie realizată după funcția necesară și mecanismul compatibil.

Cum se compară cu varianta LED?

CWIZ-02/24, cod 147620, este varianta fără fereastră luminoasă. CWIZ-02/24 LED, cod 147632, păstrează configurația dublă, culoarea antracit și simbolurile săgeți, dar reprezintă un produs distinct.

Cele două variante nu trebuie confundate numai pe baza aspectului sau a denumirii apropiate. Codul de producător și cerințele mecanismului trebuie verificate înainte de alegere.

Întrebări frecvente

Ce tip de produs este Eaton CWIZ-02/24?

Este o clapetă dublă de acoperire pentru un buton compatibil de 55 mm.

Ce simboluri are?

Clapeta are simboluri săgeți pentru diferențierea celor două direcții de comandă.

Este destinată jaluzelelor?

Da. Sursele tehnice indică utilizarea pentru comanda jaluzelelor.

Include mecanismul sau actuatorul?

Nu sunt confirmate ca fiind incluse. Produsul este numai elementul frontal.

Are iluminare?

Nu are fereastră luminoasă. Varianta LED are codul distinct 147632.

Ce trebuie verificat pentru compatibilitate?

Verifică formatul de 55 mm, modelul CWIZ-02/24, codul 147620 și mecanismul existent.
