Element dublu acoperire butoane Eaton XComfort 126048 argintiu CWIZ-02/03

Ce este elementul dublu de acoperire Eaton XComfort CWIZ-02/03?

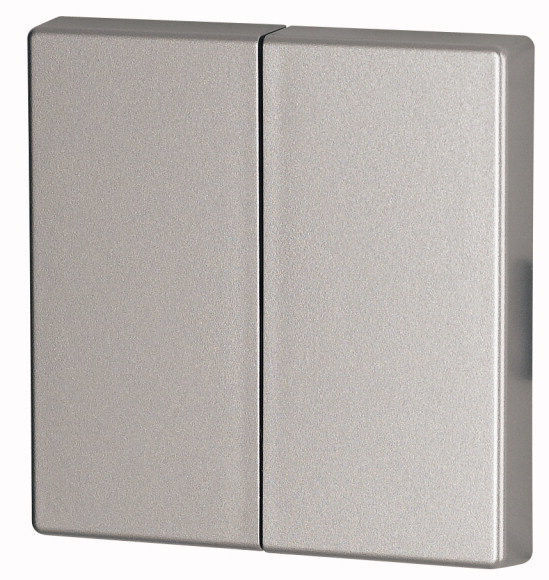

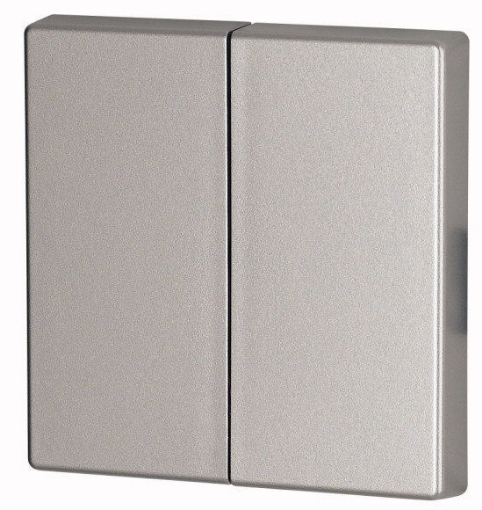

Elementul dublu de acoperire Eaton XComfort CWIZ-02/03 este o clapetă frontală formată din două părți, destinată unui buton sau întrerupător compatibil în format universal de 55 mm. Cele două zone de acționare sunt separate și nu au simboluri, inscripții sau marcaje funcționale.

Modelul este identificat prin codul de producător 126048 și EAN-ul 4015081236350. Produsul este realizat din termoplastic argintiu, are finisaj mat și dimensiuni de 5,5 cm lungime, 5,5 cm lățime și 0,7 cm înălțime. Greutatea confirmată de Eaton este de 7,31 g.

Care este rolul configurației duble?

Configurația dublă împarte suprafața frontală în două zone care pot fi apăsate separat. Funcția atribuită fiecărei zone depinde de mecanismul instalat și de configurarea sistemului Eaton XComfort.

Clapeta nu realizează singură comanda electrică și nu conține funcția radio. Aceasta reprezintă numai componenta frontală acționată de utilizator, în timp ce mecanismul, emițătorul sau actuatorul asociat determină acțiunile executate.

Ce diferențiază modelul CWIZ-02/03?

• Clapeta este formată din două părți și oferă două zone frontale de acționare.
• Suprafețele nu au simboluri, săgeți, inscripții sau marcaje I și O.
• Formatul de 55 mm oferă un reper pentru verificarea mecanismului compatibil.
• Culoarea argintie corespunde unei nuanțe apropiate de RAL 7001.
• Finisajul mat diferențiază produsul de variantele cu suprafață lucioasă.

Ce înseamnă lipsa simbolurilor?

Cele două părți ale clapetei nu sunt prevăzute cu pictograme, săgeți sau simboluri pentru pornire și oprire. Funcțiile trebuie recunoscute din poziționarea butonului, din configurația încăperii sau din documentația instalației.

Lipsa marcajelor permite atribuirea unor funcții diferite prin configurarea sistemului, dar nu confirmă compatibilitatea cu orice mecanism. Fiecare zonă poate realiza numai acțiunile acceptate de componenta Eaton XComfort pe care este montată.

Este un întrerupător dublu complet?

Nu. Pagina ETBM încadrează produsul în tabelul tehnic drept întrerupător dublu, însă documentația Eaton îl definește ca element de acoperire sau clapetă din două părți. Produsul este componenta frontală, nu un aparat complet de comutare.

Mecanismul de comandă, emițătorul, rama, actuatorul și eventualele accesorii nu sunt confirmate ca fiind incluse. Pentru realizarea unui ansamblu funcțional trebuie verificate și selectate separat componentele necesare.

Din ce material este realizat?

Elementul frontal este fabricat din termoplastic fără halogen. Suprafața este vopsită, iar finisajul este mat. Eaton confirmă conformitatea RoHS pentru codul 126048.

Culoarea argintie, apropiată de RAL 7001, trebuie comparată cu rama și cu celelalte componente vizibile ale aparatajului. Variantele cu alte coduri pot avea nuanțe, finisaje sau configurații frontale diferite, chiar dacă dimensiunile exterioare sunt apropiate.

Cum se montează?

Eaton indică fixarea prin clipsare pe un buton universal compatibil de 55 mm. Forma și poziția punctelor de prindere trebuie să corespundă mecanismului instalat. Formatul nominal de 55 mm nu confirmă compatibilitatea universală cu orice aparataj de aceeași dimensiune.

Pagina ETBM indică montaj aplicat pentru configurația aparatajului. Clapeta propriu-zisă se fixează pe mecanism și nu reprezintă singură un aparat care se montează direct pe perete.

Ce trebuie verificat înainte de alegere?

Compară modelul CWIZ-02/03, codul 126048 și EAN-ul 4015081236350 cu documentația mecanismului sau cu inscripțiile piesei înlocuite. Identificatorii producătorului oferă o verificare mai sigură decât alegerea exclusiv după fotografie, culoare sau dimensiune.

Verifică dacă este necesară o clapetă dublă fără simboluri. În gama XComfort există variante simple, duble, cu alte culori sau configurații frontale. Produsele cu același format exterior pot avea funcții vizuale și coduri diferite.

Modelul nu este iluminat și nu are fereastră luminoasă, câmp pentru inscripționare sau lentilă interschimbabilă. Pentru o comandă cu indicator luminos trebuie selectată o variantă frontală și un mecanism proiectate pentru această funcție.

Pagina ETBM nu confirmă includerea mecanismului, ramei, emițătorului sau actuatorului. Elementul CWIZ 02 03 nu trebuie prezentat drept întrerupător dublu complet.

Gradul IP20 și rezistența IK00 indică utilizarea în spații interioare protejate. Produsul nu este confirmat pentru exterior, zone expuse la apă, praf abundent sau impact mecanic frecvent.

Cum se compară cu alte variante duble XComfort?

CWIZ-02/03, cod 126048, este varianta dublă argintie, mată și fără simboluri. CWIZ-02/01, cod 126046, are aceeași configurație generală în alb pur, iar CWIZ-02/02, cod 126047, este varianta alb-crem.

Culoarea nu este singurul criteriu de selecție. Modelul, codul, configurația, simbolurile și mecanismul compatibil trebuie verificate înainte de înlocuire.

Întrebări frecvente

Ce tip de produs este Eaton CWIZ-02/03?

Este o clapetă dublă de acoperire, formată din două părți, pentru un buton compatibil.

Câte zone de acționare are?

Produsul are două zone frontale care pot fi apăsate separat.

Are simboluri sau iluminare?

Nu. Modelul este fără simboluri și nu are fereastră luminoasă.

Ce dimensiuni are?

Dimensiunile confirmate sunt de 5,5 cm pe 5,5 cm, cu înălțimea de 0,7 cm.

Ce culoare și finisaj are?

Clapeta are culoare argintie, apropiată de RAL 7001, și finisaj mat.

Ce trebuie verificat pentru compatibilitate?

Verifică formatul de 55 mm, modelul CWIZ-02/03, codul 126048 și mecanismul existent.
