Element dublu acoperire butoane Eaton XComfort 147594 crem CWIZ-02/12

Ce este elementul dublu de acoperire Eaton XComfort CWIZ-02/12?

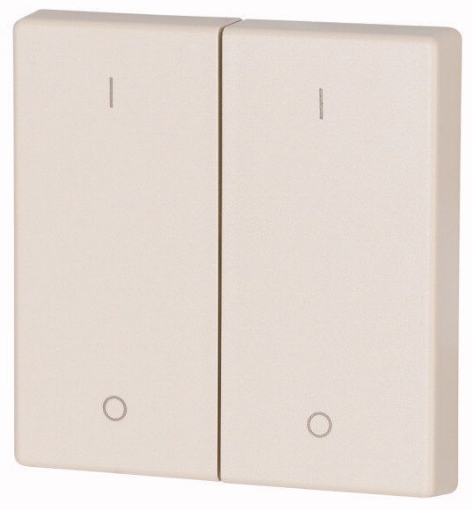

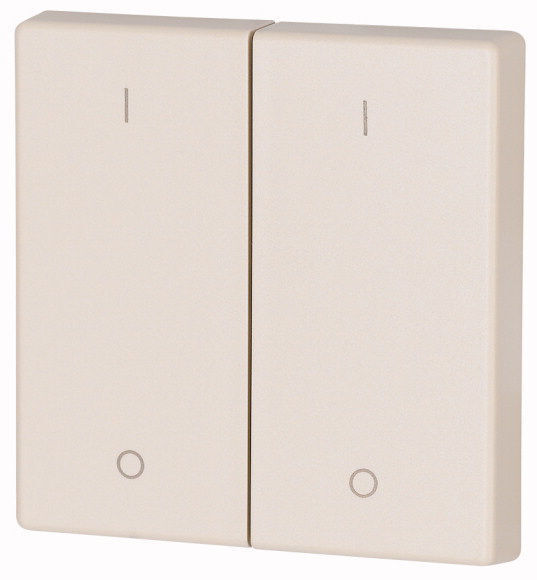

Elementul dublu de acoperire Eaton XComfort CWIZ-02/12 este o clapetă frontală formată din două părți, destinată unui buton sau întrerupător compatibil în format de 55 mm. Cele două zone de acționare sunt marcate cu simbolurile I și O, prezentate în unele documentații tehnice și sub forma caracterelor 1 și 0.

Modelul este identificat prin codul de producător 147594 și EAN-ul 4015081440542. Produsul este realizat din termoplastic crem, are finisaj mat și dimensiuni de 5,5 cm lungime, 5,5 cm lățime și 0,7 cm înălțime. Gradul de protecție este IP20, iar rezistența la impact este IK00.

Care este rolul configurației duble?

Configurația dublă împarte suprafața frontală în două zone care pot fi apăsate separat. Marcajele I și O permit diferențierea vizuală a celor două comenzi sau stări asociate mecanismului.

Clapeta nu realizează singură comanda electrică și nu include funcția radio. Aceasta reprezintă componenta frontală acționată de utilizator, în timp ce mecanismul, emițătorul sau actuatorul asociat determină funcția executată.

Ce semnifică simbolurile I și O?

Simbolurile I și O sunt utilizate pentru diferențierea vizuală a comenzilor de activare și dezactivare. În documentațiile tehnice internaționale, aceleași marcaje pot fi prezentate sub forma caracterelor 1 și 0.

Marcajele nu stabilesc singure funcția instalației. Zona marcată cu I poate fi asociată pornirii, iar zona marcată cu O opririi, dar acțiunea concretă depinde de mecanismul și configurarea sistemului Eaton XComfort.

Ce diferențiază modelul CWIZ-02/12?

• Clapeta este formată din două părți și oferă două zone frontale de acționare.
• Simbolurile I și O permit identificarea vizuală a celor două comenzi.
• Formatul de 55 mm oferă un reper pentru verificarea mecanismului compatibil.
• Culoarea crem corespunde unei nuanțe apropiate de RAL 9001.
• Finisajul mat diferențiază produsul de variantele cu suprafață lucioasă.

Este un întrerupător dublu complet?

Nu. Pagina ETBM încadrează produsul în tabelul tehnic drept întrerupător dublu, însă sursele tehnice îl descriu ca element de acoperire sau clapetă din două părți. Produsul este componenta frontală, nu un aparat complet de comutare.

Mecanismul de comandă, emițătorul, rama, actuatorul și eventualele accesorii nu sunt confirmate ca fiind incluse. Pentru realizarea unui ansamblu funcțional trebuie verificate și selectate separat componentele necesare.

Din ce material este realizată clapeta?

Elementul frontal este fabricat din termoplastic fără halogen, cu suprafață netratată și finisaj mat. Aceste caracteristici descriu componenta vizibilă, fără să confirme utilizarea în medii cu substanțe chimice, temperaturi extreme sau solicitări mecanice ridicate.

Culoarea crem, apropiată de RAL 9001, trebuie comparată cu rama și cu celelalte componente vizibile ale aparatajului. Variantele alb pur, alb trafic, argintiu sau antracit pot avea nuanțe și finisaje diferite.

Cum se montează?

Sursele tehnice indică fixarea prin clipsare pe un buton compatibil în format de 55 mm. Forma și poziția punctelor de prindere trebuie să corespundă mecanismului instalat. Formatul nominal nu confirmă compatibilitatea universală cu orice aparataj de aceeași dimensiune.

Pagina ETBM indică montaj aplicat pentru configurația aparatajului. Clapeta propriu-zisă se fixează pe mecanism și nu reprezintă singură un aparat care se montează direct pe perete.

Ce trebuie verificat înainte de alegere?

Compară modelul CWIZ-02/12, codul 147594 și EAN-ul 4015081440542 cu documentația mecanismului sau cu inscripțiile piesei înlocuite. Identificatorii producătorului oferă o verificare mai sigură decât alegerea exclusiv după fotografie, culoare sau dimensiune.

Verifică dacă aplicația necesită o clapetă dublă cu simbolurile I și O. În gama XComfort există variante duble fără simboluri, cu alte culori sau cu iluminare. Produsele cu același format exterior pot avea coduri și configurații diferite.

Modelul nu este iluminat și nu are fereastră luminoasă, câmp pentru inscripționare sau lentilă interschimbabilă. Prezența marcajelor nu confirmă existența unui LED ori a unui indicator luminos.

Simbolurile nu sunt tactile, iar tratamentul antibacterian nu este confirmat. Pentru aplicații cu cerințe de accesibilitate sau igienă trebuie verificată existența unei variante dedicate.

Gradul IP20 și rezistența IK00 indică utilizarea în spații interioare protejate. Produsul nu este confirmat pentru exterior, zone expuse la apă, praf abundent sau impact mecanic frecvent.

Cum se compară cu varianta CWIZ-02/02?

CWIZ-02/12, cod 147594, este varianta dublă crem cu simbolurile I și O. CWIZ-02/02, cod 126047, are aceeași configurație generală și aceeași culoare, dar este realizată fără simboluri.

Marcajele și codul de producător sunt diferențiatorii principali. Cele două produse nu trebuie considerate identice doar pentru că au aceeași culoare, dimensiuni și format de montaj.

Cum se compară cu varianta LED?

CWIZ-02/12, cod 147594, este varianta fără iluminare. Modelul CWIZ-02/12 LED, cod 147606, este un produs distinct, asociat unei configurații cu LED.

Aspectul, culoarea și simbolurile pot fi apropiate, însă codul de producător și prezența iluminării trebuie verificate înainte de alegere.

Întrebări frecvente

Ce tip de produs este Eaton CWIZ-02/12?

Este o clapetă dublă de acoperire, formată din două părți, pentru un buton compatibil.

Câte zone de acționare are?

Produsul are două zone frontale care pot fi apăsate separat.

Ce simboluri are?

Clapeta este marcată cu simbolurile I și O, descrise și ca 1 și 0.

Are iluminare?

Nu. Modelul nu are fereastră luminoasă sau lentilă interschimbabilă.

Ce culoare și finisaj are?

Clapeta are culoare crem, apropiată de RAL 9001, și finisaj mat.

Ce trebuie verificat pentru compatibilitate?

Verifică formatul de 55 mm, modelul CWIZ-02/12, codul 147594 și mecanismul existent.
