Element simplu acoperire butoane Eaton XComfort 184595 alb alpin CWIZ-01/57

Ce este elementul de acoperire Eaton XComfort CWIZ-01/57?

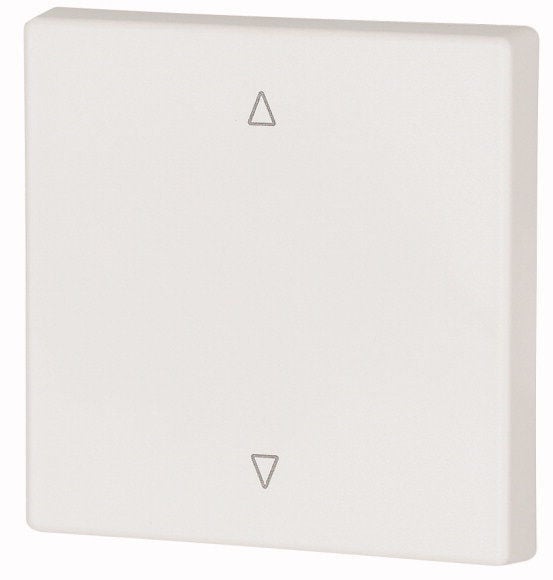

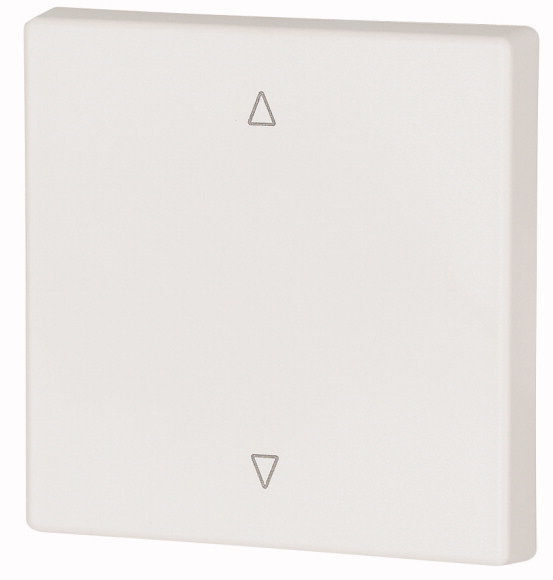

Elementul de acoperire Eaton XComfort CWIZ-01/57 este o clapetă simplă pentru un buton sau întrerupător compatibil în format de 55 mm. Produsul este realizat din termoplastic alb alpin, are finisaj lucios și este prevăzut cu săgeți sus și jos pentru identificarea comenzilor direcționale.

Modelul este identificat prin codul de producător 184595 și EAN-ul 4015081786244. Dimensiunile confirmate sunt de 5,5 cm lungime, 5,5 cm lățime și 0,7 cm înălțime, iar greutatea produsului este de 7 g. Gradul de protecție este IP20, iar rezistența la impact este IK00.

Care este rolul săgeților sus și jos?

Săgețile oferă repere vizuale pentru diferențierea celor două sensuri de comandă. Eaton asociază această clapetă comenzilor pentru jaluzele, astfel încât marcajele pot identifica acțiunile de ridicare și coborâre într-un ansamblu XComfort compatibil.

Marcajele nu realizează și nu stabilesc singure funcția electrică. Clapeta este componenta frontală acționată de utilizator, în timp ce comanda efectivă este realizată de mecanismul, emițătorul și actuatorul instalate și configurate pentru aplicația respectivă.

Ce diferențiază varianta CWIZ-01/57?

• Configurația simplă oferă o singură suprafață frontală de comandă.
• Săgețile sus și jos permit identificarea vizuală a celor două sensuri.
• Formatul de 55 mm oferă un reper pentru verificarea mecanismului compatibil.
• Culoarea alb alpin corespunde unei nuanțe apropiate de RAL 9016.
• Fixarea prin clipsare permite montarea pe componenta corespunzătoare.

Este un buton complet pentru jaluzele?

Nu. Produsul este numai elementul frontal de acoperire. Acesta nu include mecanismul de comandă, emițătorul radio, actuatorul pentru motor, rama sau celelalte componente necesare controlului unei jaluzele ori al unui rulou.

Pentru realizarea unei comenzi funcționale trebuie verificat mecanismul Eaton XComfort pe care se montează clapeta, precum și actuatorul utilizat pentru motor. Aspectul frontal cu săgeți nu confirmă singur compatibilitatea întregului ansamblu cu instalația existentă.

Din ce material este realizată clapeta?

Clapeta este fabricată din termoplastic fără halogen, cu suprafață netratată și finisaj lucios. Produsul este conform RoHS. Aceste caracteristici descriu elementul frontal, fără să confirme rezistența la substanțe chimice, temperaturi extreme sau solicitări mecanice ridicate.

Culoarea alb alpin trebuie comparată cu rama și cu celelalte componente vizibile ale aparatajului. Nuanțele alb pur, alb-crem, alb trafic sau alb semnal pot avea un aspect diferit, chiar dacă dimensiunile frontale sunt apropiate.

Cum se montează?

Eaton indică fixarea prin clipsare pe un buton compatibil în format de 55 mm. Forma și poziția punctelor de prindere trebuie să corespundă mecanismului instalat. Dimensiunea nominală de 55 mm nu confirmă compatibilitatea universală cu orice aparataj de același format.

Pagina ETBM încadrează produsul la montaj aplicat, însă această informație descrie configurația aparatajului. Clapeta propriu-zisă se fixează pe mecanism și nu reprezintă singură un aparat montat direct pe perete.

Ce trebuie verificat înainte de alegere?

Compară modelul CWIZ-01/57, codul 184595 și EAN-ul 4015081786244 cu documentația mecanismului sau cu inscripțiile piesei înlocuite. Identificatorii producătorului oferă o verificare mai sigură decât alegerea exclusiv după fotografie, culoare ori dimensiune.

Verifică dacă aplicația necesită săgeți sus și jos. În gama Eaton XComfort există clapete fără simboluri, variante cu marcaje I și O și alte configurații. Simbolurile trebuie corelate cu funcția reală atribuită butonului.

Produsul nu are fereastră luminoasă, câmp pentru inscripționare sau lentilă interschimbabilă. Prezența săgeților nu confirmă existența unui LED ori a unui indicator de stare.

Simbolurile nu sunt tactile, iar clapeta nu este confirmată ca element adaptat pentru identificarea prin atingere. Pentru aplicațiile cu cerințe de accesibilitate trebuie verificată existența unei variante dedicate.

Pagina ETBM nu confirmă includerea mecanismului, ramei, emițătorului sau actuatorului. Produsul nu trebuie prezentat drept buton complet pentru jaluzele sau întrerupător complet.

Gradul IP20 și rezistența IK00 indică utilizarea în spații interioare protejate. Clapeta nu este confirmată pentru exterior, zone expuse la apă, praf abundent sau impact mecanic frecvent.

Cum se compară cu alte clapete Eaton XComfort?

La compararea variantelor trebuie urmărite simbolurile, culoarea, finisajul, configurația, formatul și codul de producător. CWIZ 01 57 este o clapetă simplă, alb alpin, lucioasă, prevăzută cu săgeți sus și jos.

Modelul trebuie diferențiat de CWIZ-01/37, cod 184589, care este varianta alb alpin fără simboluri, și de CWIZ-01/47, cod 184592, prevăzută cu simbolurile I și O. Culoarea și dimensiunile apropiate nu indică produse identice.

Întrebări frecvente

Ce tip de produs este Eaton CWIZ-01/57?

Este o clapetă simplă de acoperire pentru un buton sau întrerupător compatibil.

Ce simboluri are?

Produsul este prevăzut cu săgeți sus și jos pentru identificarea comenzilor direcționale.

Este un buton complet pentru jaluzele?

Nu. Produsul este numai elementul frontal și nu include mecanismul, emițătorul sau actuatorul.

Ce dimensiuni are?

Dimensiunile confirmate sunt de 5,5 cm pe 5,5 cm, cu înălțimea de 0,7 cm.

Ce culoare și finisaj are?

Clapeta are culoare alb alpin, apropiată de RAL 9016, și finisaj lucios.

Ce trebuie verificat pentru compatibilitate?

Verifică formatul de 55 mm, modelul CWIZ-01/57, codul 184595 și mecanismul existent.
