Fisa fixa GEWISS IEC 309 HP GW61453 90 grade 3P+N+E 63A 400V 6H IP67

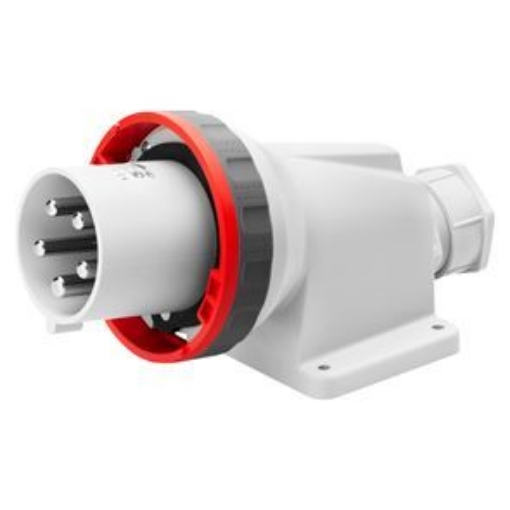

Fișa fixă GEWISS IEC 309 HP GW61453 este o fișă industrială pentru montaj aparent la 90°, cu configurație 3P+N+E, curent nominal de 63A și tensiune nominală 380–415V la 50/60Hz. Varianta are referință 6h, culoare roșie, contact pilot, protecție IP67 și rezistență mecanică IK08. Terminalele cu manta acceptă cabluri flexibile de 6–16 mm² și cabluri rigide de 6–25 mm².

Fișă fixă la 90° pentru conexiuni industriale de 63A

Fișa fixă GEWISS GW61453 are construcție pentru montaj aparent la 90°, ceea ce permite orientarea conexiunii perpendicular față de suprafața de montaj. Forma constructivă trebuie verificată împreună cu spațiul disponibil și cu poziția celorlalte componente ale instalației.

Configurația electrică este 3P+N+E, cu un curent nominal de 63A. Domeniul nominal de tensiune este 380–415V la 50/60Hz, iar poziția contactului de protecție este 6h. Valoarea comercială de 400V se află în acest interval nominal.

Modelul GW61453 face parte din gama IEC 309 HP și este echipat cu un contact pilot suplimentar. Pentru versiunile GEWISS de 63A și 125A din această familie, contactul pilot este prevăzut pentru realizarea unui interblocaj electric în configurațiile corespunzătoare.

Protecție IP67 și rezistență mecanică IK08

Fișa fixă GEWISS IEC 309 HP GW61453 are grad de protecție IP67 și rezistență mecanică IK08. Aceste valori fac parte din specificația exactă a variantei și trebuie analizate în raport cu mediul și cerințele instalației în care va fi utilizată.

IP67 este nivelul de protecție declarat pentru GW61453. Gama IEC 309 HP include produse cu alte grade IP, însă acestea nu trebuie transferate automat asupra acestei fișe fixe. Codul GW61453 trebuie urmărit separat atunci când protecția la pătrundere este un criteriu de selecție.

Rezistența IK08 completează caracteristicile mecanice ale produsului și permite diferențierea sa de variante cu alte niveluri de rezistență la impact.

Terminale cu manta pentru conductoare flexibile și rigide

Fișa fixă GEWISS GW61453 utilizează terminale cu manta. Pentru cabluri flexibile, capacitatea declarată a bornelor este de 6–16 mm². Pentru cabluri rigide, intervalul este de 6–25 mm².

Tipul conductorului trebuie verificat împreună cu secțiunea acestuia. Limita maximă este diferită pentru cablurile flexibile și cele rigide, astfel încât alegerea nu trebuie făcută doar după o singură valoare de secțiune.

Versiunea de 63A utilizează o presetupă PG36. Această caracteristică face parte din construcția fișei și trebuie luată în calcul împreună cu sistemul de cablare și cu dimensiunea conductorului utilizat.

Contact pilot și construcție IEC 309 HP

Fișa fixă GEWISS IEC 309 HP GW61453 este prevăzută cu contact pilot. În gama de 63A și 125A, GEWISS utilizează acest contact suplimentar pentru configurații cu interblocaj electric.

Pinii sunt nichelati, iar contactele și pinii din familia IEC 309 HP sunt realizați din bară masivă de alamă. Pentru construcție sunt utilizate terminale concepute împotriva slăbirii și un sistem integrat de fixare a cablului.

Aceste elemente fac parte din construcția mecanică și electrică a fișei și sunt relevante atunci când modelul GW61453 este comparat cu alte fișe fixe industriale de 63A.

Temperatură de funcționare și caracteristicile materialului

Fișa fixă GEWISS GW61453 are un interval de temperatură de funcționare declarat de la -25°C la +55°C. Acest domeniu trebuie respectat atunci când produsul este selectat pentru condițiile de mediu ale instalației.

Pentru material sunt declarate teste cu fir incandescent la 850°C pentru părțile active și 650°C pentru părțile pasive. Termo-presiunea cu bilă este declarată la 125°C pentru părțile active și la 80°C pentru cele pasive.

Rezistența izolației este mai mare de 10 MΩ, iar numărul total de operațiuni declarat este mai mare de 2.000. Capacitatea de rupere la 1.1 Un este de 79A. Aceste valori descriu caracteristicile verificate ale variantei GW61453.

Cum alegi corect fișa fixă GW61453

Fișa fixă GEWISS IEC 309 HP GW61453 trebuie aleasă după configurația completă: 3P+N+E, 63A, 380–415V, 50/60Hz, referință 6h, montaj aparent la 90° și protecție IP67. Un produs cu același curent nominal nu este automat echivalent dacă diferă numărul de poli, tensiunea, poziția 6h, gradul IP sau tipul de montaj.

La nivelul cablării trebuie verificat dacă sunt utilizați conductori flexibili sau rigizi. Pentru cei flexibili sunt acceptate secțiuni de 6–16 mm², iar pentru cei rigizi 6–25 mm².

Pentru alte produse din aceeași familie poți consulta categoria de prize și fișe industriale IP67. Alte echipamente ale producătorului sunt disponibile în gama GEWISS.

Erori frecvente

Considerarea valorii de 400V drept specificația completă de tensiune

Fișa fixă GEWISS GW61453 are domeniul nominal 380–415V la 50/60Hz. Valoarea de 400V folosită comercial se află în acest interval, dar nu înlocuiește specificația completă.

Confundarea montajului la 90° cu o fișă fixă dreaptă

Fișa fixă GEWISS GW61453 este o variantă pentru montaj aparent la 90°. Forma constructivă trebuie verificată separat de curent, tensiune și numărul de poli.

Presupunerea că toate fișele IEC 309 HP de 63A au același grad IP

Fișa fixă GEWISS GW61453 are protecție IP67. Alte variante din familia IEC 309 HP pot avea alte grade de protecție, iar acestea nu trebuie transferate automat asupra codului GW61453.

Alegerea conductorului numai după secțiune

Fișa fixă GEWISS GW61453 are limite diferite pentru conductoare flexibile și rigide. Cablurile flexibile sunt acceptate între 6–16 mm², iar cele rigide între 6–25 mm², astfel încât tipul conductorului trebuie verificat împreună cu secțiunea.

Întrebări frecvente

Ce configurație are fișa fixă GEWISS GW61453?

Fișa fixă GEWISS GW61453 are configurație 3P+N+E, curent nominal de 63A, tensiune 380–415V la 50/60Hz și referință 6h.

Fișa fixă GEWISS GW61453 este pentru montaj la 90°?

Fișa fixă GEWISS GW61453 este destinată montajului aparent la 90°. Această configurație o diferențiază de alte variante fixe sau mobile din gama IEC 309 HP.

Ce grad de protecție are fișa fixă GEWISS GW61453?

Fișa fixă GEWISS GW61453 are grad de protecție IP67 și rezistență mecanică IK08.

Ce conductoare acceptă fișa fixă GEWISS GW61453?

Fișa fixă GEWISS GW61453 acceptă cabluri flexibile de 6–16 mm² și cabluri rigide de 6–25 mm². Varianta de 63A utilizează presetupă PG36.

Fișa fixă GEWISS GW61453 are contact pilot?

Fișa fixă GEWISS GW61453 este echipată cu contact pilot. Această caracteristică este prezentă pe variantele de 63A și 125A din gama IEC 309 HP pentru configurațiile cu interblocaj electric.
