Fisa industriala GEWISS IEC 309 HP GW60085 2P+E 16A 230V 6H IP44

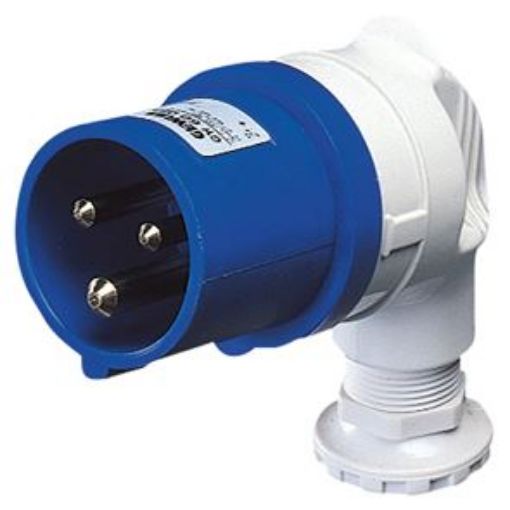

Fișa industrială GEWISS IEC 309 HP GW60085 este o fișă la 90 de grade, 2P+E, de 16A, cu tensiune nominală 200–250V la 50/60Hz, referință 6h și protecție IP44. Varianta este albastră, are rezistență mecanică IK08 și utilizează conexiuni cu șurub. Configurația la 90 de grade permite orientarea cablului perpendicular față de zona de conectare, iar codul GW60085 identifică exact această versiune din gama IEC 309 HP.

Fișă industrială la 90 de grade, 2P+E și 16A

Fișa industrială GEWISS GW60085 are configurație 2P+E și curent nominal de 16A. Domeniul nominal de tensiune este 200–250V la 50/60Hz, iar referința contactului de protecție este 6h. Culoarea albastră face parte din configurația acestei variante IEC 309 HP.

Valoarea de 230V utilizată în denumirea comercială se află în domeniul nominal 200–250V declarat pentru produs. La alegere trebuie urmărită configurația completă, nu doar valoarea de 16A: numărul de poli, domeniul de tensiune și referința 6h trebuie să corespundă conexiunii pentru care este necesară fișa.

Tipul la 90 de grade este o altă caracteristică importantă a modelului GW60085. Acesta îl separă de fișele industriale drepte din aceeași familie și trebuie luat în calcul atunci când orientarea cablului și spațiul disponibil influențează alegerea componentei.

Protecție IP44 și rezistență mecanică IK08

Fișa industrială GEWISS IEC 309 HP GW60085 are grad de protecție IP44 și rezistență mecanică IK08. Aceste valori trebuie urmărite împreună cu mediul și configurația în care va fi utilizată conexiunea.

IP44 este gradul de protecție declarat pentru această variantă. Nu trebuie transferate asupra GW60085 nivelurile IP mai ridicate disponibile pentru alte produse IEC 309 HP, deoarece gama include versiuni cu grade de protecție diferite.

Rezistența mecanică IK08 completează informațiile despre construcția produsului. Într-o comparație între mai multe fișe industriale GEWISS, IP-ul, IK-ul și forma constructivă pot diferenția variante care au același curent nominal.

Conexiune cu șurub pentru conductoare flexibile și rigide

Fișa industrială GEWISS GW60085 utilizează conexiuni cu șurub. Capacitatea declarată a bornelor este de 1–2.5 mm² pentru cabluri flexibile și 1.5–4 mm² pentru cabluri rigide.

Tipul conductorului trebuie verificat împreună cu secțiunea sa. Intervalul pentru cablurile flexibile nu este identic cu cel pentru cablurile rigide, astfel încât alegerea nu trebuie făcută doar după secțiunea nominală a conductorului.

Clema de cablu acceptă diametre de 7.5–13.2 mm. Diametrul exterior al cablului reprezintă astfel un criteriu separat față de secțiunea conductorului și trebuie verificat înainte de alegerea fișei.

Construcția mecanică a gamei IEC 309 HP

Fișa industrială GEWISS IEC 309 HP GW60085 face parte din familia de fișe și prize industriale conforme dimensional și funcțional cu sistemul IEC 60309. Pentru această familie, producătorul utilizează pini și contacte obținute din bară masivă de alamă și borne cu șurub proiectate împotriva slăbirii.

Modelul GW60085 are presetupă pentru versiunea de 16A și o clemă de cablu integrată. Construcția trebuie analizată ca ansamblu: bornele stabilesc secțiunile acceptate, iar clema de cablu stabilește domeniul de diametre pentru cablul introdus în fișă.

Temperatura de funcționare declarată este de la -25°C la +55°C. Pentru material sunt indicate teste cu fir incandescent la 850°C pentru părțile active și 650°C pentru părțile pasive, precum și termo-presiune cu bilă la 125°C pentru părțile active și 80°C pentru cele pasive.

Parametri electrici suplimentari

Fișa industrială GEWISS GW60085 are o suprasarcină admisibilă declarată de 22A și o capacitate de rupere de 20A la 1.1 Un. Rezistența izolației este mai mare de 10 MΩ.

Producătorul declară peste 5.000 de operațiuni pentru această variantă. Această valoare descrie comportamentul produsului în condițiile de încercare stabilite și nu trebuie interpretată ca o garanție privind un număr exact de conectări într-o instalație reală.

Aceste caracteristici sunt utile pentru diferențierea modelului GW60085 de alte fișe industriale cu aceeași configurație aparentă, dar cu alte grade de protecție, alte sisteme de conectare sau alte valori nominale.

Ce trebuie verificat înainte de alegere

Fișa industrială GEWISS IEC 309 HP GW60085 trebuie aleasă după configurația 2P+E, curentul nominal de 16A, domeniul 200–250V, frecvența 50/60Hz și referința 6h. Forma la 90 de grade și protecția IP44 sunt alte criterii care fac parte din această variantă.

În zona de conectare trebuie verificat dacă este utilizat un conductor flexibil sau rigid. Pentru conductor flexibil sunt acceptate secțiuni de 1–2.5 mm², iar pentru conductor rigid 1.5–4 mm². Diametrul exterior al cablului trebuie să se încadreze în intervalul de 7.5–13.2 mm al clemei.

Pentru alte componente din aceeași familie poți consulta categoria de prize și fișe industriale IP44. Alte echipamente ale producătorului sunt disponibile în gama GEWISS.

Erori frecvente

Considerarea valorii de 230V drept întregul domeniu nominal

Fișa industrială GEWISS GW60085 are tensiune nominală 200–250V la 50/60Hz. Valoarea comercială de 230V se află în acest interval, dar specificația completă a produsului rămâne 200–250V.

Confundarea unei fișe la 90 de grade cu o variantă dreaptă

Fișa industrială GEWISS GW60085 este varianta la 90 de grade. Forma constructivă trebuie verificată separat de curent, tensiune și numărul de poli, deoarece în gama IEC 309 HP există mai multe configurații constructive.

Presupunerea unui grad de protecție mai mare decât IP44

Fișa industrială GEWISS GW60085 are protecție IP44. Alte variante IEC 309 HP pot avea protecții superioare, dar aceste valori nu trebuie transferate automat asupra codului GW60085.

Alegerea cablului numai după secțiune

Fișa industrială GEWISS GW60085 are intervale diferite pentru conductoare flexibile și rigide și impune separat un diametru exterior de 7.5–13.2 mm pentru clema de cablu. Toate aceste valori trebuie verificate împreună.

Întrebări frecvente

Ce configurație are fișa industrială GEWISS GW60085?

Fișa industrială GEWISS GW60085 are configurație 2P+E, curent nominal de 16A, tensiune 200–250V la 50/60Hz și referință 6h.

Fișa industrială GEWISS GW60085 este la 90 de grade?

Fișa industrială GEWISS GW60085 este o variantă la 90 de grade. Această formă constructivă o diferențiază de fișele drepte din aceeași familie IEC 309 HP.

Ce protecție are fișa industrială GEWISS GW60085?

Fișa industrială GEWISS GW60085 are grad de protecție IP44 și rezistență mecanică IK08.

Ce cabluri acceptă fișa industrială GEWISS GW60085?

Fișa industrială GEWISS GW60085 acceptă cabluri flexibile de 1–2.5 mm² și cabluri rigide de 1.5–4 mm². Clema de cablu este dimensionată pentru diametre exterioare de 7.5–13.2 mm.
