Fisa industriala GEWISS IEC 309 HP GW60061H 3P+N+E 125A 346-415V 6H IP66 IP67 IP68 IP69

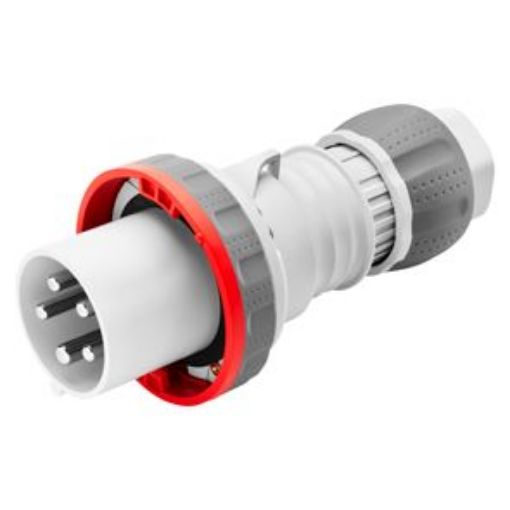

Fișa industrială GEWISS IEC 309 HP GW60061H este o fișă dreaptă 3P+N+E de 125A, cu tensiune nominală 346–415V, frecvență 50/60Hz și referință orară 6h. Face parte din gama IEC 309 HP și este echipată cu contact pilot, terminale cu manta și grade de protecție IP66/IP67/IP68/IP69. Varianta este roșie și folosește o configurație cu trei faze, neutru și contact de protecție.

Configurație electrică pentru conexiuni industriale de 125A

Fișa industrială GEWISS GW60061H este destinată configurației 3P+N+E și are curent nominal de 125A. Domeniul nominal de tensiune este 346–415V la 50/60Hz, iar poziția de referință este 6h.

Această combinație trebuie verificată în raport cu priza sau echipamentul la care urmează să fie conectată fișa. Configurația polilor, curentul nominal, tensiunea și poziția 6h trebuie să corespundă aplicației pentru care este selectată componenta.

Fișa include și contact pilot, element prezent pe această variantă din gama IEC 309 HP.

Protecție IP66, IP67, IP68 și IP69

Fișa industrială GEWISS IEC 309 HP GW60061H are grade de protecție declarate IP66/IP67/IP68/IP69 și rezistență mecanică IK09. Specificația oficială actuală este mai extinsă decât identificarea comercială simplificată „IP67” folosită frecvent pentru această familie de produse.

Pentru IP68, GEWISS declară condiția de 2 bar timp de 6 ore, conform EN 60529 după îmbătrânire conform EN 60309. Pentru IP69 este declarată conformitatea cu EN 60529 după aceeași etapă de îmbătrânire.

Rezistența IK09 indică nivelul declarat de protecție mecanică al carcasei. Împreună cu gradele IP, aceasta este o informație relevantă atunci când fișa trebuie aleasă pentru un mediu industrial în care protecția conexiunii reprezintă un criteriu important.

Terminale pentru conductoare flexibile și rigide

Fișa industrială GEWISS GW60061H folosește terminale cu manta. Capacitatea declarată este de 16–50 mm² pentru cabluri flexibile și 25–70 mm² pentru cabluri rigide.

Diferența dintre cele două intervale este importantă la selecție. Secțiunea conductorului trebuie raportată la tipul său, deoarece intervalul acceptat pentru un conductor flexibil nu este identic cu cel pentru un conductor rigid.

Clema de cablu acceptă diametre de 29.9–49 mm. Diametrul exterior al cablului este astfel un alt criteriu care trebuie verificat separat de secțiunea conductorului.

Construcție pentru gama IEC 309 HP

Fișa industrială GEWISS IEC 309 HP GW60061H are pini nichelati. Pentru această gamă, GEWISS utilizează nichelarea suprafețelor de contact pentru protecție împotriva coroziunii, oxidării și abraziunii.

Elementele metalice exterioare sunt realizate din oțel inoxidabil, iar pentru versiunile IEC 309 HP de 63–125A producătorul utilizează inserții metalice filetate din alamă în zona de cuplare a corpului.

Materialul este declarat fără halogeni conform EN 60754-2. Intervalul de temperatură de funcționare indicat pentru fișa GEWISS GW60061H este de la -25°C la +55°C, iar numărul total de operațiuni declarat este mai mare de 500.

Dimensiuni și spațiu necesar pentru conectare

Fișa industrială GEWISS GW60061H are o lungime totală declarată de 313 mm, o dimensiune a corpului de 241 mm și un diametru maxim de 131 mm.

Dimensiunile sunt relevante mai ales în tablouri, zone de distribuție sau alte spații unde conectarea unei fișe industriale de 125A trebuie realizată într-un volum disponibil limitat. Verificarea gabaritului înainte de alegere ajută la evitarea unei componente corecte electric, dar dificil de integrat fizic în spațiul disponibil.

Pentru produse din aceeași familie poți consulta categoria de prize și fișe industriale IP67. Alte echipamente ale aceluiași producător sunt disponibile în gama GEWISS.

Ce trebuie verificat înainte de alegere

Pentru fișa industrială GEWISS GW60061H, selecția trebuie să pornească de la configurația 3P+N+E, curentul nominal de 125A, domeniul 346–415V și poziția de referință 6h. Aceste valori trebuie să corespundă conexiunii pentru care este necesară fișa.

După compatibilitatea electrică, trebuie verificat cablul utilizat. Terminalele acceptă 16–50 mm² pentru conductoare flexibile și 25–70 mm² pentru conductoare rigide, iar clema de cablu este prevăzută pentru diametre exterioare de 29.9–49 mm.

Gradele IP66/IP67/IP68/IP69 și rezistența IK09 trebuie evaluate în raport cu mediul în care va fi utilizată conexiunea. Fișa nu trebuie selectată doar după curentul nominal dacă celelalte caracteristici ale sistemului nu corespund.

Erori frecvente

Confundarea valorii comerciale de 400V cu specificația nominală completă

Fișa industrială GEWISS GW60061H are domeniul nominal de tensiune 346–415V la 50/60Hz. Valoarea de 400V folosită în denumirile comerciale se află în acest interval, dar nu înlocuiește specificația completă a produsului.

Considerarea IP67 drept singurul grad de protecție

Fișa industrială GEWISS GW60061H este declarată IP66/IP67/IP68/IP69. Limitarea descrierii la IP67 omite celelalte grade de protecție indicate pentru produsul actual.

Alegerea cablului numai după secțiune

Fișa industrială GEWISS GW60061H are intervale diferite pentru conductoare flexibile și rigide. Pentru cablurile flexibile sunt acceptate secțiuni de 16–50 mm², iar pentru cele rigide 25–70 mm². Trebuie verificat separat și diametrul exterior, deoarece clema acceptă 29.9–49 mm.

Verificarea curentului fără configurația polilor și poziția 6h

Fișa industrială GEWISS GW60061H nu trebuie identificată doar prin valoarea de 125A. Varianta este 3P+N+E, 346–415V și 6h, iar aceste caracteristici fac parte din configurația care trebuie să corespundă conexiunii.

Întrebări frecvente

Fișa industrială GEWISS GW60061H este 3P+N+E?

Fișa industrială GEWISS GW60061H are configurație 3P+N+E, curent nominal de 125A și poziție de referință 6h. Este o fișă dreaptă din gama IEC 309 HP.

Ce tensiune are fișa industrială GEWISS GW60061H?

Fișa industrială GEWISS GW60061H are tensiune nominală 346–415V la 50/60Hz. Valoarea de 400V utilizată comercial se află în interiorul acestui domeniu nominal.

Ce protecție are fișa industrială GEWISS GW60061H?

Fișa industrială GEWISS GW60061H are gradele IP66/IP67/IP68/IP69 și rezistență mecanică IK09. Pentru IP68, producătorul declară condiția de 2 bar timp de 6 ore.

Ce secțiuni de cablu acceptă fișa industrială GEWISS GW60061H?

Fișa industrială GEWISS GW60061H acceptă conductoare flexibile de 16–50 mm² și conductoare rigide de 25–70 mm². Clema de cablu este dimensionată pentru diametre exterioare de 29.9–49 mm.
