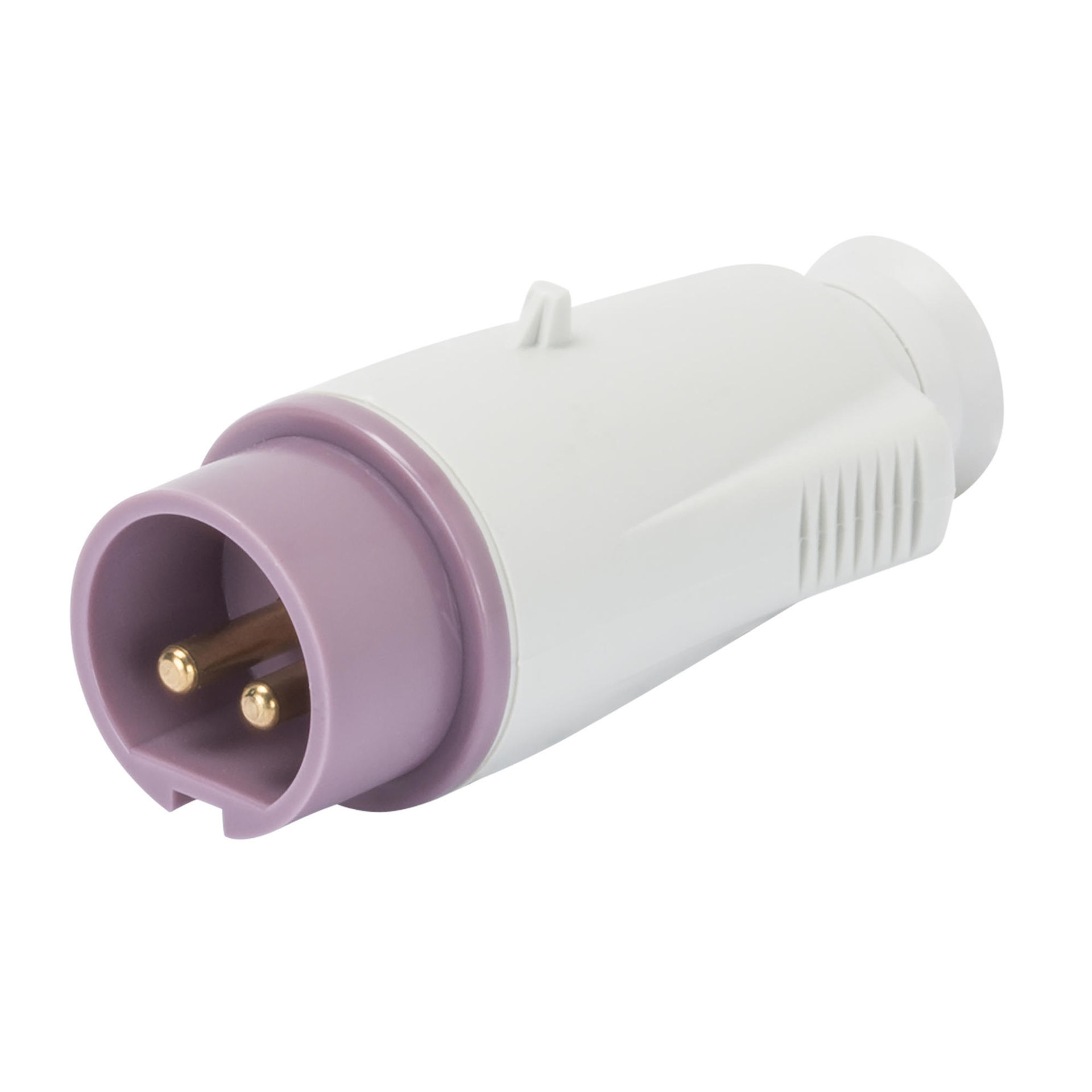

Fisa industriala mobila GEWISS GW60064 16A 2P 24V IP44 violet

Fișa industrială mobilă GEWISS GW60064 este o fișă dreaptă 2P de 16A pentru circuite de foarte joasă tensiune, cu tensiune nominală 20-25V și frecvență 50-60Hz. Produsul face parte din gama IEC 309 BTS, are grad de protecție IP44, rezistență mecanică IK08 și culoare violet. Conectarea conductoarelor se realizează prin borne cu șurub.

Fișă industrială mobilă de 16A pentru 20-25V

GW60064 este destinată conexiunilor industriale de foarte joasă tensiune. Fișa are 2 poli și un curent nominal de 16A, iar producătorul declară o tensiune nominală de 20-25V la 50-60Hz. În catalogul comercial, această variantă este identificată uzual prin valoarea de 24V.

Configurația 2P trebuie verificată împreună cu tensiunea. O fișă industrială de 16A nu este compatibilă automat cu orice priză industrială de același amperaj. Numărul de poli, domeniul de tensiune și construcția conectorului trebuie să corespundă prizei cu care va fi utilizată.

Gama IEC 309 BTS este dedicată fișelor și prizelor pentru tensiuni sub 50V. GW60064 trebuie astfel diferențiată de fișele industriale uzuale de 230V sau 400V, chiar dacă acestea pot avea același curent nominal de 16A și o formă generală apropiată.

Ce indică culoarea violet a fișei GW60064?

Fișa industrială mobilă GEWISS GW60064 are culoare violet. Culoarea face parte din identificarea vizuală a acestei variante pentru domeniul de tensiune declarat și ajută la separarea ei de alte fișe IEC 309 BTS cu caracteristici electrice diferite.

Culoarea nu trebuie însă folosită singură pentru verificarea compatibilității. Înainte de alegere trebuie controlate și valorile electrice înscrise pentru produs: 2P, 16A și 20-25V. Două componente cu aspect apropiat nu trebuie considerate compatibile doar pe baza culorii sau a dimensiunii exterioare.

IP44 și IK08 pentru carcasa fișei

Fișa industrială mobilă GEWISS GW60064 are grad de protecție IP44. Această clasificare indică protecție împotriva corpurilor solide mai mari de 1 mm și împotriva stropirii cu apă din diferite direcții.

Rezistența mecanică este IK08. Clasificarea IK descrie comportamentul carcasei la impact mecanic și este independentă de gradul IP. Pentru alegerea unei fișe industriale, cele două valori trebuie privite separat: IP44 descrie protecția la pătrunderea corpurilor solide și a apei, iar IK08 descrie rezistența la impact.

Dacă aplicația necesită un grad de protecție diferit, trebuie aleasă o variantă proiectată pentru condițiile respective. Pentru alte configurații pot fi consultate prizele și fișele industriale IP44 sau gama mai largă de prize și fișe industriale.

Conectare cu borne cu șurub

GW60064 utilizează borne cu șurub. Pentru conductoare flexibile este declarată o capacitate de conectare de 1-2.5 mm², iar pentru conductoare rigide intervalul este de 1.5-4 mm².

Aceste valori sunt importante atunci când fișa este aleasă pentru un cablu existent sau pentru o configurație stabilită în proiect. Secțiunea conductorului trebuie să se încadreze în domeniul acceptat de bornele produsului; faptul că fișa este de 16A nu stabilește singur compatibilitatea mecanică a conductorului cu terminalele.

Fișa este de tip drept, nu un conector la 90°. Forma corpului trebuie luată în calcul separat dacă spațiul disponibil sau traseul cablului impune o anumită geometrie a conexiunii.

Interval de temperatură și caracteristici tehnice

Temperatura de funcționare declarată pentru fișa industrială GEWISS GW60064 este cuprinsă între -25 °C și +40 °C. Rezistența de izolație este mai mare de 10 MΩ, iar producătorul declară peste 5000 de operații pentru această variantă.

Fișa are o suprasarcină admisibilă declarată de 22A și o capacitate de rupere de 20A la 1.1 Un. Aceste valori sunt parametri tehnici ai produsului și nu modifică valoarea sa nominală de 16A.

Pentru testul cu fir incandescent sunt declarate 850 °C pentru părțile active și 650 °C pentru părțile pasive. Testul de termo-presiune cu bilă este de 125 °C pentru părțile active și 80 °C pentru părțile pasive. Aceste temperaturi reprezintă condiții de testare ale materialelor, nu temperaturi normale de exploatare.

Ce trebuie verificat înainte de alegere?

Fișa industrială mobilă GEWISS GW60064 trebuie aleasă în primul rând pentru o conexiune care corespunde configurației 2P, curentului de 16A și domeniului de tensiune 20-25V. Dacă echipamentul sau priza utilizează 230V, 400V, un alt număr de poli sau altă configurație IEC 309, este necesară o altă variantă.

Gradul IP44 trebuie verificat în raport cu protecția necesară în locul de utilizare. Trebuie controlată și secțiunea cablului, deoarece bornele cu șurub acceptă intervale diferite pentru conductoare flexibile și rigide.

Pentru alte produse ale aceluiași producător poate fi consultată gama GEWISS.

Erori frecvente

Alegerea GW60064 doar pentru că este o fișă de 16A. Curentul nominal nu este suficient pentru compatibilitate. GW60064 este 2P și este destinată domeniului 20-25V.

Confundarea valorii comerciale de 24V cu o fișă pentru 230V. Fișa industrială GEWISS GW60064 aparține gamei pentru foarte joasă tensiune; tensiunea nominală declarată este 20-25V.

Ignorarea secțiunii conductorului. Bornele GW60064 acceptă 1-2.5 mm² pentru conductoare flexibile și 1.5-4 mm² pentru conductoare rigide.

Întrebări frecvente

Fișa industrială GEWISS GW60064 este pentru 24V?

Fișa industrială mobilă GEWISS GW60064 este comercializată ca variantă de 24V, iar tensiunea nominală declarată de producător este 20-25V la 50-60Hz.

GW60064 are contact de împământare?

Fișa industrială mobilă GEWISS GW60064 are configurație 2P. Produsul nu este specificat ca 2P+E, deci nu trebuie confundat cu variantele care includ un contact separat de protecție.

Ce cablu poate fi conectat la GW60064?

Fișa industrială GEWISS GW60064 acceptă conductoare flexibile cu secțiuni de 1-2.5 mm² și conductoare rigide de 1.5-4 mm², prin borne cu șurub.

GW60064 este IP44?

Fișa industrială mobilă GEWISS GW60064 are grad de protecție IP44 și rezistență mecanică IK08. Dacă instalația necesită un alt grad IP, trebuie aleasă o variantă corespunzătoare.
