Fisa industriala GEWISS GW60004H 16A 230V 2P+E 6h IP44/IP54

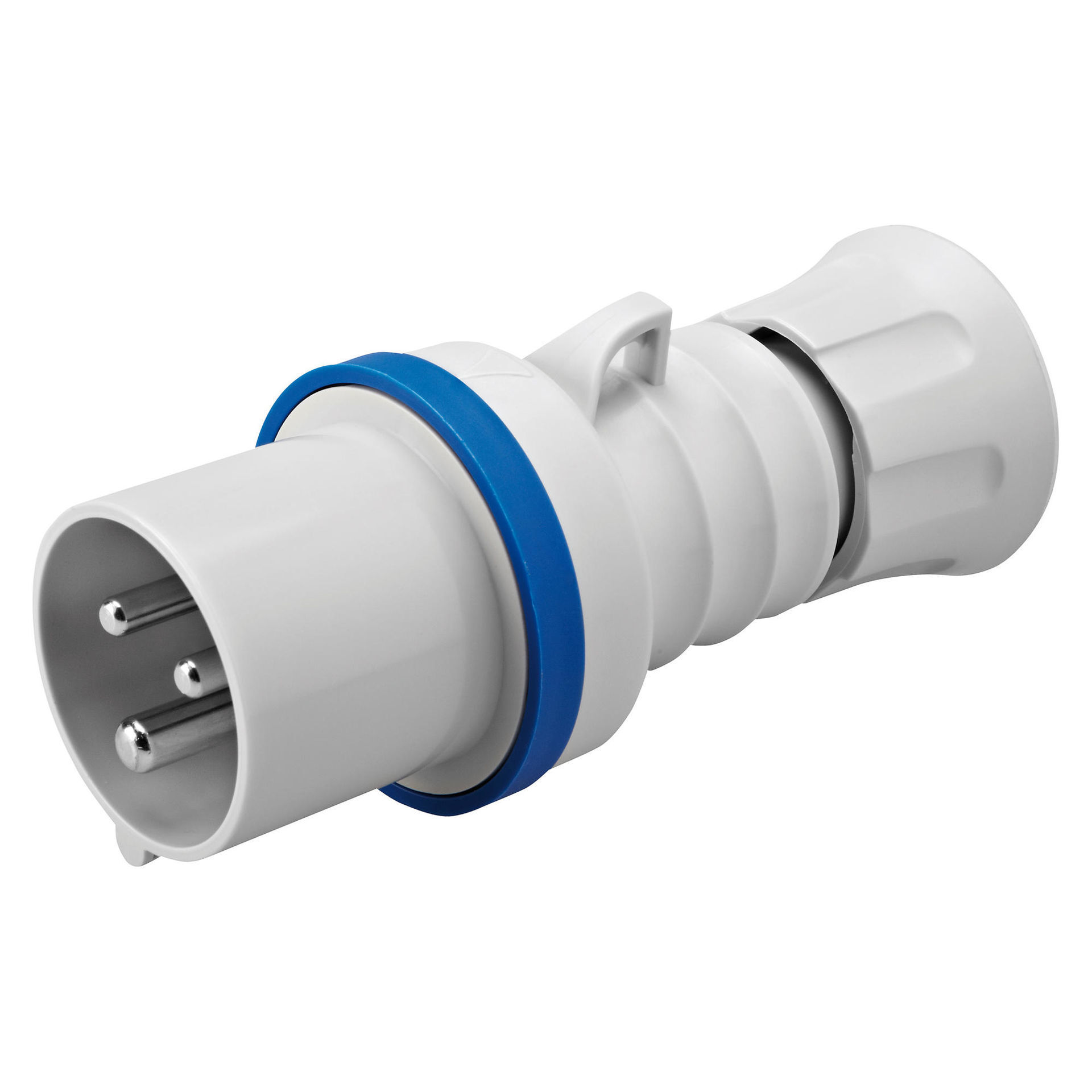

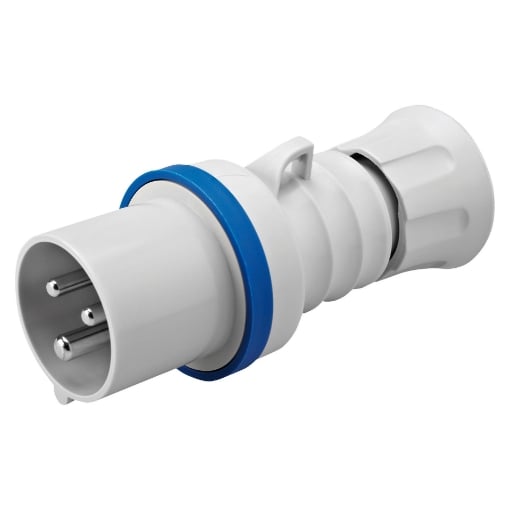

Fișa industrială 16A 230V GEWISS GW60004H este o fișă dreaptă mobilă din gama IEC 309 HP, cu configurație 2P+E și tensiune nominală de 200-250 V la 50/60 Hz. Varianta este albastră, are referință 6h, protecție IP44/IP54 și rezistență mecanică IK09. Pentru GW60004H contează în special combinația dintre tensiunea de 200-250 V, cei doi poli plus contactul de protecție și poziția 6h; acestea permit diferențierea ei de variantele IEC 309 pentru alte tensiuni sau configurații.

GW60004H este varianta IEC 309 HP pentru 200-250 V

Fișa industrială GEWISS GW60004H are curent nominal de 16 A și este destinată domeniului de tensiune 200-250 V. Valoarea comercială de 230 V se află în acest interval și descrie mai simplu clasa de tensiune pentru care este căutat produsul. În documentația tehnică, intervalul complet rămâne însă 200-250 V la 50/60 Hz.

Culoarea albastră este asociată acestei variante din gama IEC 309 HP și ajută la recunoașterea vizuală, dar selecția nu trebuie făcută numai după culoare. Codul GW60004H, configurația 2P+E și referința 6h oferă o identificare mult mai precisă atunci când sunt comparate mai multe fișe industriale.

Configurația 2P+E și referința 6h trebuie verificate împreună

Fișa industrială GEWISS GW60004H are doi poli și contact de protecție, notați 2P+E. Această configurație trebuie să corespundă elementului de conectare cu care va fi utilizată. O fișă de 16 A cu mai mulți poli aparține unei configurații electrice diferite, chiar dacă face parte din aceeași familie GEWISS.

Referința 6h indică poziția contactului de protecție în sistemul IEC 309. Este un criteriu de compatibilitate la fel de important ca numărul de poli și domeniul de tensiune. Alegerea exclusiv după „16A” sau după forma exterioară poate conduce la o variantă care nu corespunde configurației necesare.

Pentru alte combinații de curent, tensiune și număr de poli pot fi consultate prizele și fișele industriale. GW60004H trebuie păstrată ca variantă distinctă: 16 A, 2P+E, 200-250 V, 50/60 Hz și 6h.

Fișă dreaptă mobilă, nu priză industrială

GW60004H este o fișă industrială dreaptă. Într-un sistem IEC 309, fișa și priza îndeplinesc roluri diferite, chiar dacă au valori electrice complementare. Termenul „mobilă” descrie construcția fișei și nu trebuie interpretat ca sinonim pentru o priză mobilă.

Această diferență contează la cumpărare. Pentru realizarea unei conexiuni trebuie identificată componenta necesară efectiv: fișă sau priză, apoi trebuie verificate configurația polilor, curentul, tensiunea și referința orară. GW60004H este componenta de tip fișă dreaptă.

IP44/IP54 și IK09 pentru codul GW60004H

Fișa industrială GEWISS GW60004H are grad de protecție declarat IP44/IP54 și rezistență mecanică IK09. Aceste valori permit compararea exactă cu alte produse IEC 309 HP atunci când nivelul de protecție face parte din cerințele instalației.

Gewiss declară pentru această variantă o temperatură de funcționare de la -25 °C la +55 °C. Gama IEC 309 HP include și produse cu alte niveluri IP, astfel că protecția nu trebuie dedusă doar din forma sau familia produsului. Pentru selecții concentrate pe acest nivel de protecție există și categoria de prize și fișe industriale IP44.

Cablaj cu șurub: ce trebuie verificat la cablu?

Fișa GEWISS GW60004H folosește cablaj cu șurub. Capacitatea bornelor este diferită în funcție de construcția conductorului: 1-2.5 mm² pentru conductoare flexibile și 1.5-4 mm² pentru conductoare rigide.

Există și un al doilea criteriu mecanic care trebuie verificat separat. Clema de cablu este declarată pentru diametre exterioare cuprinse între 7.5 și 13.8 mm. Secțiunea conductorului și diametrul exterior al cablului nu sunt aceeași măsură, astfel că încadrarea într-unul dintre intervale nu confirmă automat încadrarea în celălalt.

Secțiunea efectiv utilizată în instalație nu trebuie stabilită pornind doar de la capacitatea maximă a bornelor. Aceasta se dimensionează conform proiectului electric și cerințelor circuitului.

Construcția gamei IEC 309 HP

Fișa industrială GW60004H face parte din gama GEWISS IEC 309 HP, conformă cu standardele internaționale IEC 60309-1 și IEC 60309-2 și cu standardele europene corespunzătoare EN 60309-1 și EN 60309-2. Documentația gamei precizează utilizarea tratamentului de nichelare pentru pini, cu rol de protecție împotriva coroziunii, oxidării și abraziunii.

Pentru GW60004H este declarat material fără halogeni conform EN 60754-2. Produsul are peste 5.000 de operațiuni declarate și o rezistență a izolației mai mare de 10 MΩ. Suprasarcina permisibilă indicată este de 22 A, iar capacitatea de rupere la 1.1 Un este de 20 A.

Testul cu fir incandescent este declarat la 850 °C pentru părțile active și 650 °C pentru cele pasive. Pentru termopresiunea cu bilă sunt indicate 125 °C pentru părțile active și 80 °C pentru cele pasive. Aceste valori aparțin documentației tehnice a variantei GW60004H și completează informațiile de selecție electrică și mecanică.

Când corespunde fișa GEWISS GW60004H configurației necesare?

Fișa industrială 16A 230V GEWISS GW60004H corespunde unei configurații care necesită o fișă dreaptă 2P+E, pentru 200-250 V la 50/60 Hz și cu referință 6h. Pentru cablare trebuie să se încadreze atât conductoarele în capacitatea bornelor, cât și diametrul exterior al cablului în intervalul de 7.5-13.8 mm.

Dacă este necesară o conexiune pentru alt domeniu de tensiune, mai mulți poli, altă referință orară sau alt grad de protecție, este necesar un alt cod. Produsele din gama GEWISS pot avea aspect și curent nominal apropiate, dar configurațiile IEC 309 nu trebuie considerate interschimbabile numai pe aceste criterii.

Erori frecvente

Confundarea GW60004H cu o fișă IEC 309 pentru 400 V

Fișa industrială GEWISS GW60004H este varianta 2P+E pentru 200-250 V, 50/60 Hz, cu referință 6h. Variantele pentru alte domenii de tensiune au alte configurații și trebuie identificate după propriul cod, nu doar după curentul de 16 A.

Alegerea unei fișe de 16 A fără verificarea numărului de poli

GW60004H are configurație 2P+E. Curentul nominal de 16 A nu confirmă compatibilitatea cu o priză care are alt număr de poli. Configurația 2P+E trebuie verificată explicit.

Verificarea secțiunii conductorului, dar nu și a diametrului cablului

Pentru GW60004H, bornele și clema de cablu au limite diferite. Conductoarele pot respecta secțiunile admise, dar trebuie verificat separat dacă diametrul exterior al cablului se încadrează între 7.5 și 13.8 mm.

Întrebări frecvente

Fișa GEWISS GW60004H este pentru 230 V?

Fișa industrială GEWISS GW60004H are domeniul nominal 200-250 V la 50/60 Hz, iar 230 V se încadrează în acest domeniu. Configurația produsului este 2P+E, 16 A și 6h.

Ce înseamnă 2P+E la GW60004H?

Fișa GEWISS GW60004H are doi poli și un contact de protecție. Configurația 2P+E trebuie să corespundă prizei și conexiunii pentru care este aleasă.

De ce trebuie verificată referința 6h?

La fișa industrială GEWISS GW60004H, 6h indică poziția de referință a contactului de protecție. Aceasta face parte din configurația IEC 309 și trebuie verificată împreună cu tensiunea și numărul de poli.

Ce cablu poate fi conectat la GW60004H?

Fișa GEWISS GW60004H acceptă la borne conductoare flexibile de 1-2.5 mm² sau rigide de 1.5-4 mm², iar clema de cablu este declarată pentru diametre exterioare de 7.5-13.8 mm.
