Fisa industriala mobila GEWISS GW60031H 5 poli 16A 400V 6h IP67

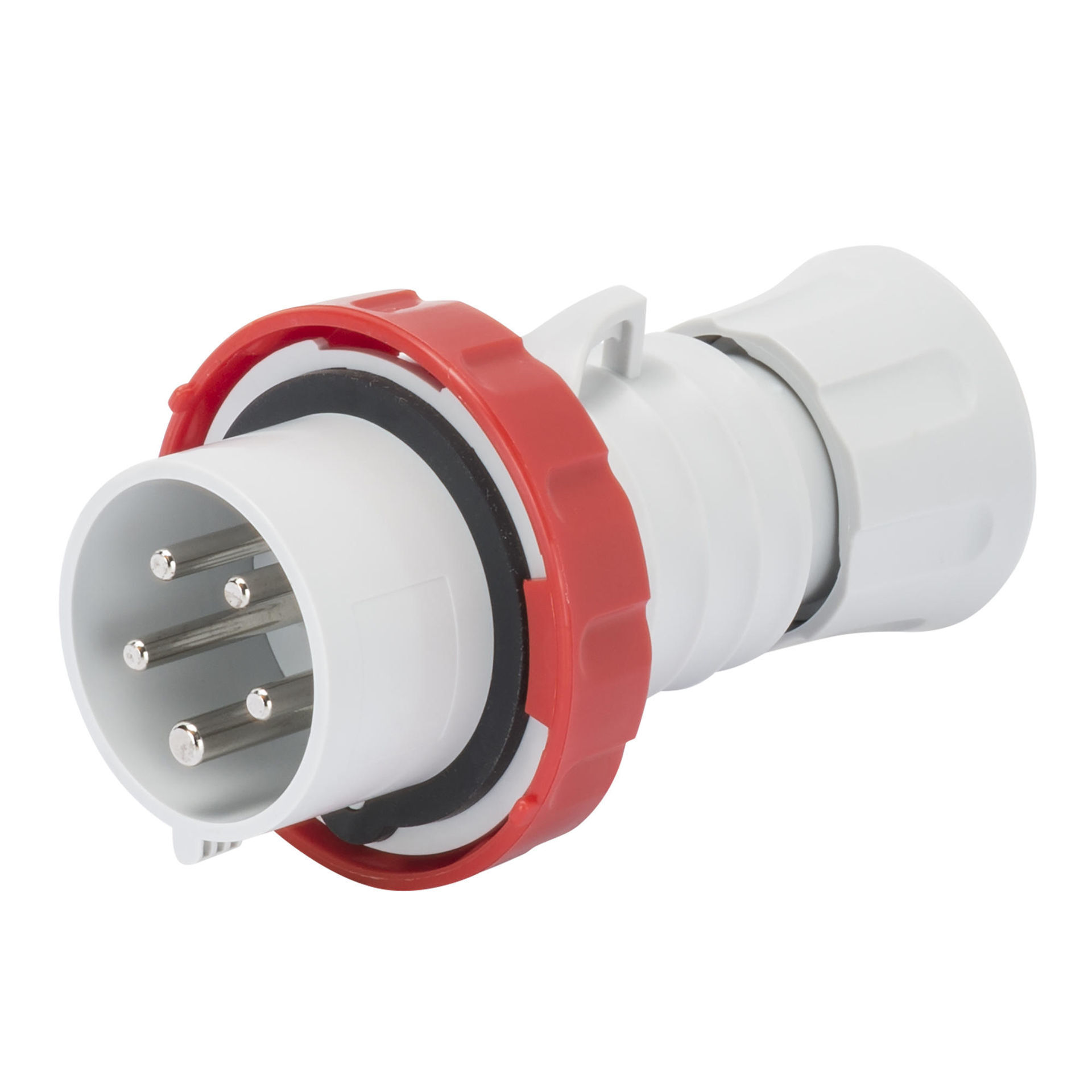

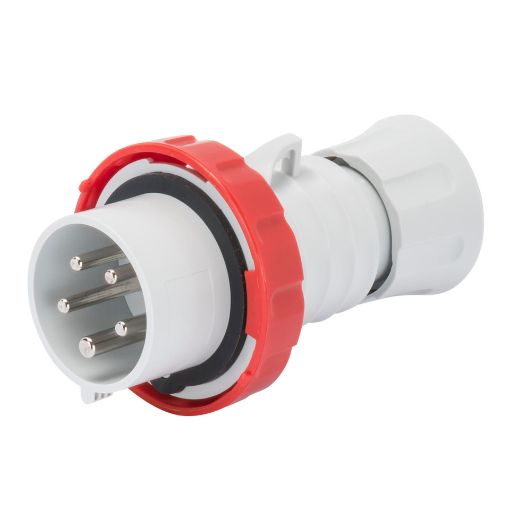

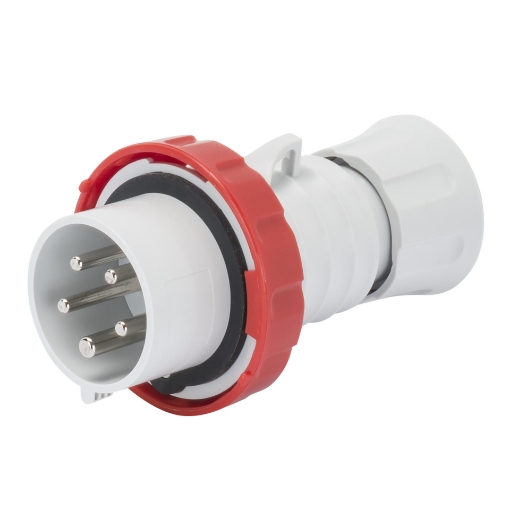

Fișa industrială mobilă GEWISS GW60031H este un model drept cu 5 poli, în configurație 3P+N+E, pentru 16A și 380-415V la 50/60Hz. Poziția contactului de protecție este 6h, iar protecția declarată ajunge la IP66/IP67/IP68/IP69. Pentru alegerea corectă contează în primul rând aceste elemente: numărul de poli, curentul, tensiunea, poziția 6h și cablul care urmează să fie conectat. Dacă unul dintre ele diferă față de instalația existentă, simplul fapt că fișa este roșie și are 16A nu confirmă compatibilitatea.

Când este potrivită fișa industrială GEWISS GW60031H

Fișa industrială mobilă GEWISS GW60031H este potrivită pentru o conexiune care necesită 3 faze, neutru și contact de protecție, la un curent nominal de 16A și o tensiune de 380-415V. Configurația este întâlnită comercial și sub denumirea de fișă industrială cu 5 poli.

Înainte de cumpărare, verifică produsul cu care fișa trebuie să se conecteze. O priză industrială poate avea tot 16A, dar alt număr de poli sau altă tensiune. Compatibilitatea nu se stabilește numai după amperaj și culoare. Pentru alte configurații poți consulta gama de prize și fișe industriale.

Ce trebuie verificat la 3P+N+E și poziția 6h

Configurația 3P+N+E înseamnă că fișa GEWISS GW60031H are trei poli pentru faze, un pol pentru neutru și contact de protecție. În total sunt 5 poli. Poziția contactului de protecție este codificată la 6h.

Aceste informații reduc riscul de a alege o fișă care pare similară, dar nu corespunde prizei existente. În gama conectorilor industriali există mai multe configurații de poli și poziții orare. De aceea, pentru o înlocuire, verificarea marcajelor de pe produsul existent este mai utilă decât alegerea după forma generală a carcasei.

Protecție ridicată pentru gama IEC 309 HP

Fișa industrială GEWISS GW60031H are grade de protecție declarate IP66/IP67/IP68/IP69. Modelul aparține gamei IEC 309 HP, iar carcasa are și rezistență mecanică IK09. Aceste caracteristici sunt relevante atunci când instalația cere o variantă cu protecție mai ridicată decât o fișă industrială IP44 sau IP54.

Pentru cumpărător, gradul IP este însă doar unul dintre criterii. O fișă IP67 cu alt număr de poli sau altă tensiune nu poate înlocui automat GW60031H. Dacă protecția IP67 este o cerință importantă, poți vedea și selecția de prize și fișe industriale IP67.

Ce cablu poate fi conectat

Fișa GEWISS GW60031H folosește borne cu șuruburi. Producătorul declară compatibilitate la borne cu conductori flexibili de 1-2.5 mm² și conductori rigizi de 1.5-4 mm². Clema de cablu acceptă diametre exterioare între 9.2 și 19.9 mm.

Aceste valori sunt utile înainte de cumpărare deoarece permit verificarea fizică a cablului care trebuie introdus în fișă. Dacă diametrul exterior sau secțiunea conductorilor nu se încadrează în valorile admise pentru produs, este necesară o altă configurație. Secțiunea cablului necesară instalației trebuie stabilită separat, conform proiectului electric.

De ce culoarea roșie nu este suficientă pentru alegere

Fișa industrială mobilă GEWISS GW60031H este roșie, ceea ce ajută la identificarea vizuală în familia conectorilor industriali. Totuși, culoarea nu înlocuiește verificarea specificațiilor electrice.

Două fișe roșii pot avea curenți nominali diferiți, alt număr de poli sau altă poziție a contactului de protecție. Pentru GW60031H, reperele care trebuie urmărite împreună sunt 16A, 380-415V, 3P+N+E și 6h. Codul GW60031H elimină suplimentar ambiguitatea atunci când este necesar exact acest model.

Fișă dreaptă, mobilă, cu conectare prin șuruburi

GW60031H este o fișă industrială mobilă dreaptă. Această construcție trebuie diferențiată de prizele mobile, prizele încastrate și alte tipuri de conectori industriali care pot utiliza aceeași combinație de curent și tensiune.

Conectarea cu șuruburi este o altă caracteristică a variantei. În gama GEWISS IEC 309 HP există și soluții cu alte sisteme de conectare, astfel că metoda de cablare poate conta atunci când se caută un înlocuitor identic sau când proiectul specifică o anumită construcție.

Cum diferențiezi GW60031H de o variantă apropiată

Pentru fișa GEWISS GW60031H, cea mai sigură comparație pornește de la configurația electrică și continuă cu protecția și cablul. Verifică mai întâi 5 poli, 16A, 380-415V și 6h. Apoi verifică nivelul de protecție necesar și secțiunile acceptate la borne.

Această ordine este mai utilă decât compararea unei liste lungi de parametri tehnici. Dacă primele criterii nu corespund, produsul nu este varianta căutată. Dacă ele coincid, detalii precum protecția IP, tipul de cablare și dimensiunea cablului permit confirmarea alegerii.

Erori frecvente

Alegerea fișei doar pentru că este de 16A

Fișa industrială GEWISS GW60031H are 16A, dar curentul nominal nu confirmă singur compatibilitatea. Produsul este 3P+N+E, pentru 380–415V și are referința 6h. Toate aceste valori trebuie să corespundă conexiunii necesare.

Alegerea unei fișe doar după culoarea roșie

Fișa GEWISS GW60031H este roșie, însă culoarea este doar un reper vizual. Verificarea celor 5 poli, a tensiunii, a curentului și a poziției 6h rămâne necesară înainte de alegere.

Ignorarea dimensiunii cablului

Fișa industrială GEWISS GW60031H are limite declarate atât pentru secțiunea conductorilor, cât și pentru diametrul cablului prins de clemă. Verificarea acestora înainte de cumpărare evită alegerea unui conector nepotrivit mecanic pentru cablul utilizat.

Întrebări frecvente

Fișa GEWISS GW60031H are 4 sau 5 poli?

Fișa industrială GEWISS GW60031H are 5 poli, în configurație 3P+N+E: trei faze, neutru și contact de protecție.

Fișa GW60031H este pentru 400V?

Fișa industrială GEWISS GW60031H are tensiune nominală declarată de 380-415V la 50/60Hz, fiind încadrată comercial în configurațiile de 400V.

Ce trebuie să corespundă pentru conectarea GW60031H?

Fișa GEWISS GW60031H trebuie verificată prin numărul de poli, curentul de 16A, tensiunea 380-415V și poziția contactului de protecție la 6h. Priza pereche trebuie să corespundă configurației necesare.

Ce protecție are fișa GEWISS GW60031H?

Fișa industrială GEWISS GW60031H are grade de protecție IP66/IP67/IP68/IP69 și rezistență mecanică IK09, conform documentației producătorului.

Ce secțiuni de conductor acceptă GW60031H?

Fișa GEWISS GW60031H acceptă conductori flexibili de 1-2.5 mm² și conductori rigizi de 1.5-4 mm² la bornele cu șuruburi. Clema de cablu este declarată pentru diametre de 9.2-19.9 mm.
