Fisa industriala mobila GEWISS GW60009H 16A 400V 5 poli IP44/IP54 6h

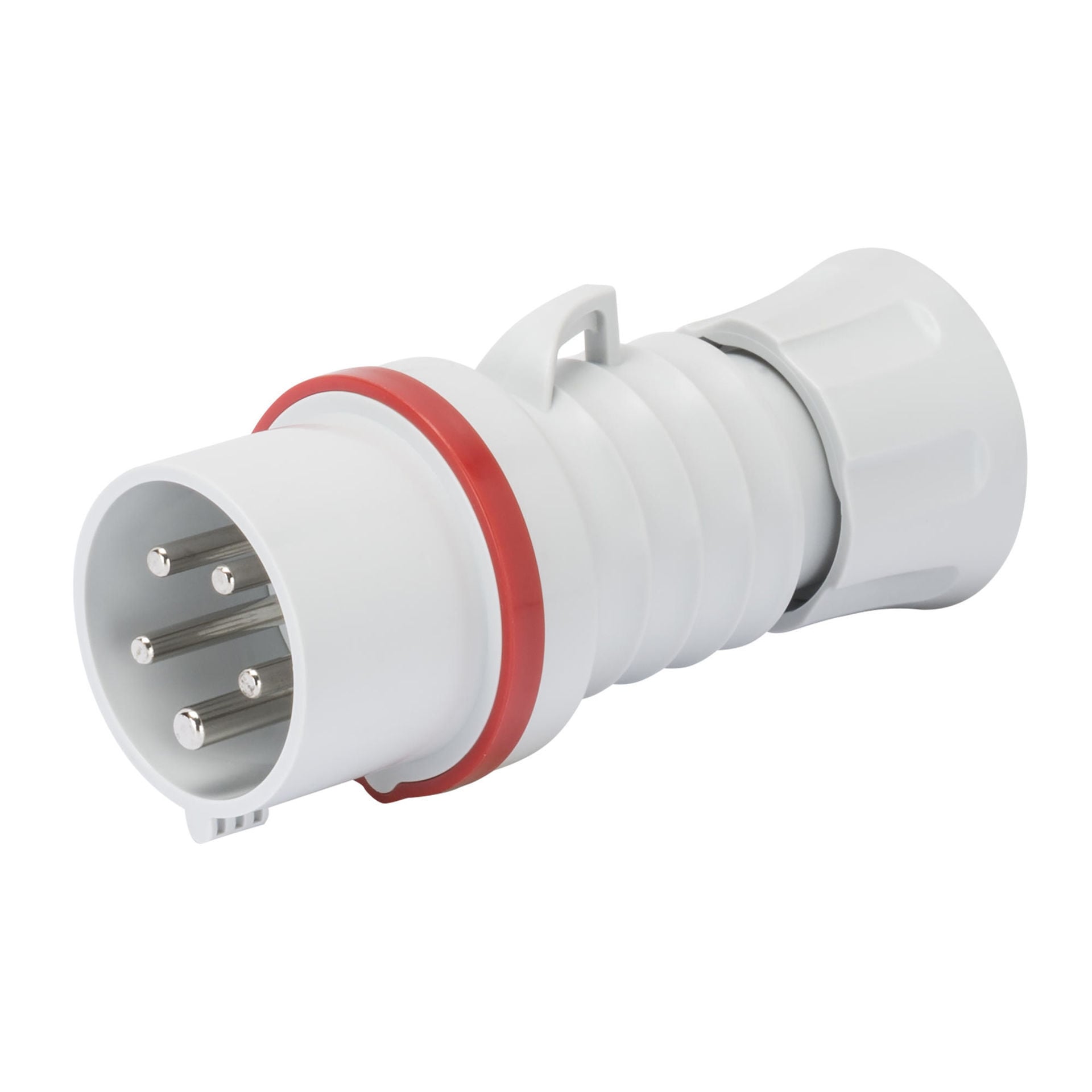

Fișa industrială mobilă GEWISS GW60009H este o fișă dreaptă din gama IEC 309 HP, cu configurație 3P+N+E, curent nominal de 16 A și tensiune nominală de 380-415 V la 50/60 Hz. Varianta are referință 6h, culoare roșie, grad de protecție IP44/IP54 și rezistență mecanică IK09. Pentru alegerea corectă trebuie verificate împreună configurația cu cinci poli, curentul, tensiunea, poziția 6h și gradul de protecție, nu doar aspectul exterior al fișei.

Ce trebuie verificat la fișa industrială GEWISS GW60009H?

Fișa industrială mobilă GEWISS GW60009H are configurație 3P+N+E, adică trei faze, neutru și conductor de protecție. Curentul nominal este de 16 A, iar domeniul de tensiune declarat este 380-415 V. Aceste caracteristici trebuie să corespundă prizei și instalației pentru care este selectată fișa.

Valoarea de 400 V folosită uzual în denumirea comercială descrie această clasă de tensiune, dar specificația producătorului pentru GW60009H este 380-415 V la 50/60 Hz. Referința 6h face parte la rândul ei din configurația conexiunii și nu trebuie omisă atunci când sunt comparate variante IEC 309.

Fișă dreaptă 16A 400V cu 5 poli

Fișa industrială mobilă GEWISS GW60009H este construită ca fișă dreaptă. Acest tip trebuie diferențiat de prizele mobile, prizele încastrate și celelalte forme constructive din gama IEC 309 HP, chiar dacă unele pot avea aceleași valori nominale de curent și tensiune.

Configurația 3P+N+E înseamnă un total de cinci poli. O fișă industrială de 16 A nu este automat compatibilă doar pentru că are aceeași culoare sau este destinată unei tensiuni apropiate. Numărul de poli și referința orară trebuie să coincidă cu configurația necesară.

Pentru alte variante pot fi consultate prizele și fișele industriale. În această familie de produse, diferențele dintre 16 A și 32 A, numărul de poli, tensiune, poziția orară și nivelul IP pot schimba direct produsul necesar.

Ce înseamnă referința 6h?

La fișa industrială GEWISS GW60009H, valoarea 6h reprezintă poziția de referință a contactului de protecție în sistemul IEC 309. Această caracteristică contribuie la identificarea configurației de conectare împreună cu tensiunea, frecvența și numărul de poli.

Din acest motiv, alegerea numai după „16A 400V” poate fi insuficientă. Două fișe industriale pot avea aceleași valori nominale, dar poziții orare sau configurații de poli diferite. Pentru GW60009H trebuie păstrată combinația 3P+N+E, 380-415 V, 50/60 Hz și 6h.

Protecție IP44/IP54 și rezistență mecanică IK09

Fișa industrială mobilă GEWISS GW60009H are grad de protecție declarat IP44/IP54 și rezistență mecanică IK09. Aceste valori sunt specifice variantei și trebuie verificate atunci când nivelul de protecție face parte din cerințele proiectului.

Pentru produse din aceeași zonă poate fi consultată selecția de prize și fișe industriale IP44. Apartenența la gama IEC 309 HP nu înseamnă însă că toate variantele au același grad IP; există configurații cu niveluri de protecție diferite.

Temperatura de funcționare declarată pentru GW60009H este cuprinsă între -25 °C și +55 °C. Această plajă permite verificarea produsului în raport cu condițiile prevăzute pentru aplicația în care va fi utilizat.

Conexiuni cu șurub și capacitatea bornelor

Fișa industrială GEWISS GW60009H folosește conexiuni cu șurub. Pentru conductoarele flexibile, capacitatea declarată a bornelor este de 1-2.5 mm². Pentru conductoarele rigide este indicat intervalul 1.5-4 mm².

Cele două intervale nu trebuie confundate. Tipul conductorului schimbă limita declarată pentru bornă, iar secțiunea maximă acceptată de produs nu stabilește automat secțiunea necesară într-un anumit circuit. Dimensionarea instalației trebuie să respecte proiectul electric și cerințele aplicabile.

Elementul pentru prinderea cablului admite un diametru de 9.2-19.9 mm. Această valoare este utilă pentru verificarea cablului împreună cu secțiunea conductoarelor înainte de selectarea fișei.

Material fără halogeni și contacte protejate

Pentru GW60009H, GEWISS declară material fără halogeni conform EN 60754-2. Gama IEC 309 HP utilizează pini tratați prin nichelare pentru protecție împotriva coroziunii, oxidării și abraziunii. Aceste caracteristici completează construcția destinată conexiunilor industriale.

Fișa are peste 5.000 de operațiuni declarate și o rezistență a izolației mai mare de 10 MΩ. Suprasarcina permisibilă declarată este de 22 A, iar capacitatea de rupere la 1.1 Un este de 20 A. Aceste valori descriu performanțele declarate pentru codul GW60009H și nu trebuie transferate automat către alte produse cu aspect similar.

Când este potrivită varianta GW60009H?

Fișa industrială mobilă GEWISS GW60009H este potrivită atunci când conexiunea necesită o fișă dreaptă 3P+N+E de 16 A, pentru 380-415 V la 50/60 Hz, cu referință 6h și protecție IP44/IP54. Dacă priza corespunzătoare are alt număr de poli, alt curent nominal, altă tensiune sau altă poziție orară, trebuie aleasă o altă variantă.

Produsele GEWISS din aceeași familie pot fi analizate și în pagina GEWISS. Codul GW60009H, configurația 3P+N+E și poziția 6h sunt repere mai sigure pentru selecție decât culoarea roșie luată separat.

Erori frecvente

Alegerea fișei GW60009H doar după 16 A și 400 V

Fișa industrială GEWISS GW60009H are și configurație 3P+N+E și referință 6h. O altă fișă de 16 A pentru o tensiune similară nu este automat compatibilă dacă numărul de poli sau poziția contactului de protecție diferă.

Confundarea fișei mobile cu o priză mobilă

Fișa GEWISS GW60009H este o fișă dreaptă. Priza mobilă este o componentă diferită a sistemului de conectare. Denumirea „mobilă” nu înseamnă că cele două produse au aceeași funcție.

Folosirea aceleiași limite pentru conductoarele flexibile și rigide

Fișa industrială GEWISS GW60009H admite conductoare flexibile de 1-2.5 mm² și conductoare rigide de 1.5-4 mm². Valorile sunt diferite și trebuie verificate în funcție de tipul conductorului.

Presupunerea că toate fișele IEC 309 HP au același grad IP

Fișa GEWISS GW60009H are protecție IP44/IP54 și rezistență IK09. Alte variante IEC 309 HP pot avea alte niveluri de protecție, de aceea specificația trebuie verificată pentru codul exact.

Întrebări frecvente

Fișa industrială GEWISS GW60009H este trifazată?

Fișa industrială GEWISS GW60009H are configurație 3P+N+E, cu trei faze, neutru și conductor de protecție. Are curent nominal de 16 A și tensiune nominală de 380-415 V.

Câți poli are fișa GEWISS GW60009H?

Fișa GEWISS GW60009H are cinci poli în configurație 3P+N+E. Numărul de poli trebuie verificat împreună cu referința 6h și tensiunea nominală.

Ce grad de protecție are fișa GW60009H?

Fișa industrială mobilă GEWISS GW60009H are grad de protecție IP44/IP54 și rezistență mecanică IK09.

Ce secțiuni de conductor acceptă GW60009H?

Fișa industrială GEWISS GW60009H acceptă conductoare flexibile de 1-2.5 mm² și conductoare rigide de 1.5-4 mm², prin conexiuni cu șurub.

Ce diametru de cablu admite fișa GEWISS GW60009H?

Fișa industrială GEWISS GW60009H are o capacitate declarată de prindere a cablului pentru diametre de 9.2-19.9 mm.
