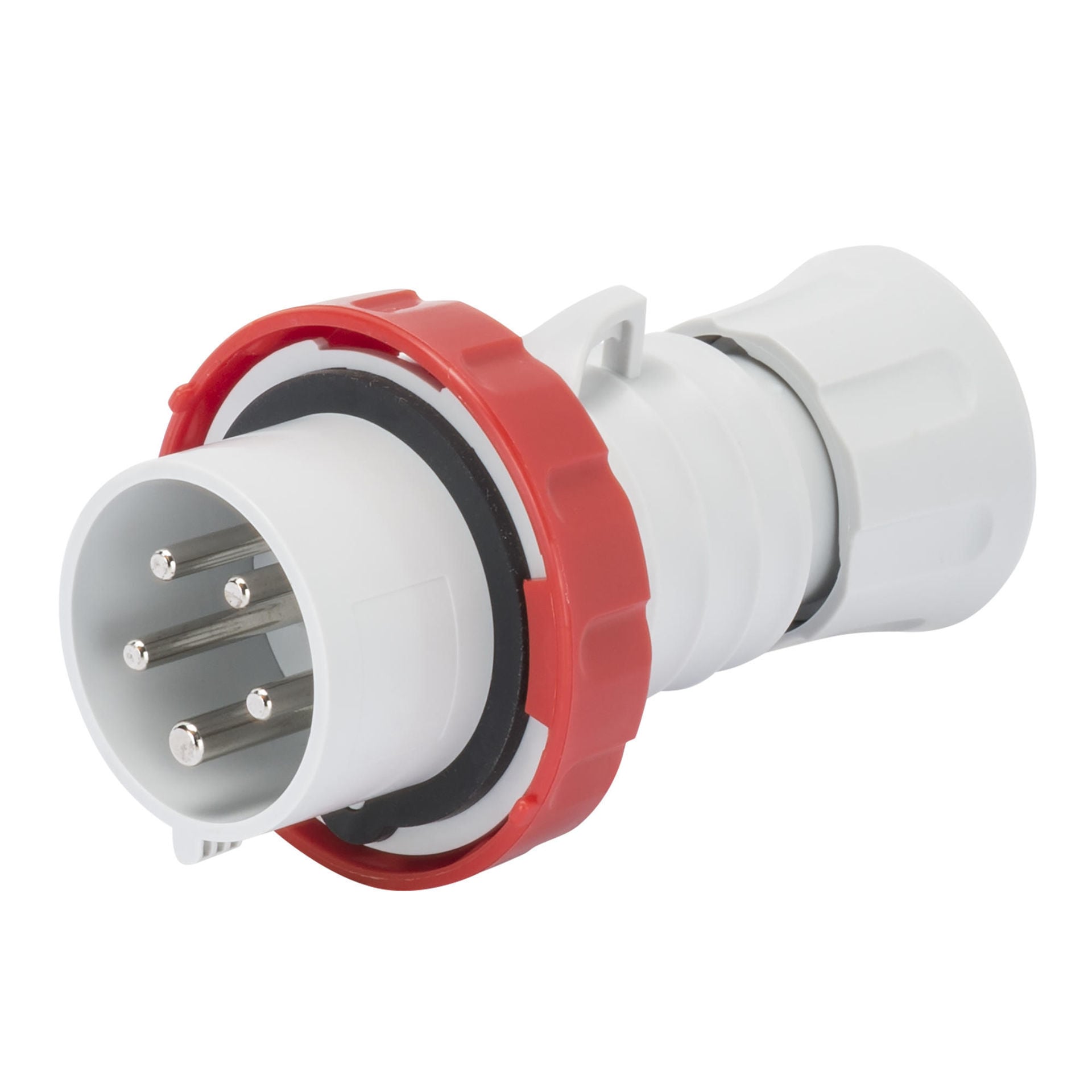

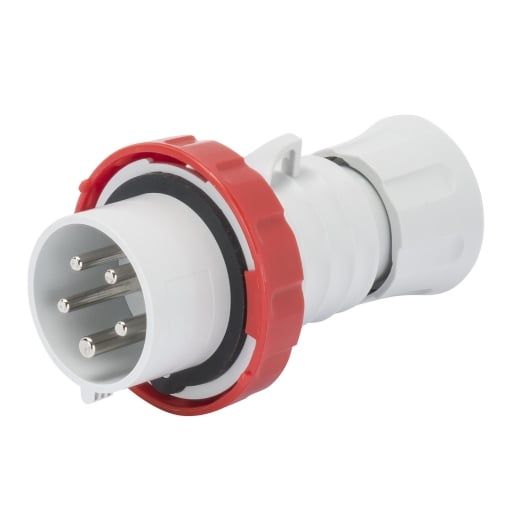

Fisa industriala mobila 32A GEWISS IEC 309 HP GW60042H 3P+N+E 400V 6h

Fișa industrială mobilă 32A GEWISS IEC 309 HP GW60042H este o fișă dreaptă 3P+N+E pentru conexiuni la 380-415V, 50/60Hz, cu poziția contactului de protecție la 6h. Este varianta potrivită atunci când instalația și priza corespondentă folosesc aceeași configurație electrică și mecanică. Protecția IP66/IP67/IP68/IP69 și rezistența mecanică IK09 o recomandă pentru conexiuni industriale în care echipamentul de conectare trebuie ales și după condițiile de utilizare, nu doar după amperaj.

Când alegi fișa industrială mobilă GW60042H

GW60042H trebuie aleasă atunci când conexiunea necesită simultan 32A, 3P+N+E, tensiune de 380-415V și referință 6h. Aceste caracteristici lucrează împreună pentru compatibilitatea cu priza industrială corespunzătoare, astfel că simpla potrivire a amperajului nu este suficientă.

Fișa are construcție dreaptă și se montează la capătul unui cablu compatibil. Este utilă pentru alimentarea echipamentelor și realizarea conexiunilor mobile în instalații care folosesc standardul IEC 309, fără a fi confundată cu o priză mobilă sau cu o fișă de altă tensiune ori altă poziție orară.

32A și 400V nu sunt singurele criterii de compatibilitate

O conexiune industrială corectă presupune mai mult decât alegerea unei fișe de 32A. La GW60042H trebuie să corespundă și numărul de poli, domeniul de tensiune și poziția contactului de protecție. Modelul are configurație 3P+N+E, funcționează la 380-415V și folosește poziția 6h.

Aceste repere ajută la diferențierea produsului de alte fișe IEC 309 care pot avea aceeași formă generală sau același curent nominal. Dacă priza existentă are alt număr de poli, alt domeniu de tensiune sau altă referință orară, GW60042H nu trebuie considerată compatibilă doar pentru că este o fișă de 32A.

Ce înseamnă poziția 6h pentru alegerea fișei

Referința 6h indică poziția contactului de protecție și face parte din sistemul de codificare al conexiunilor industriale IEC 309. Pentru cumpărător, această informație este un criteriu practic de verificare înainte de comandă.

Dacă trebuie înlocuită o fișă existentă, verificarea inscripțiilor și a configurației prizei corespondente ajută la identificarea variantei corecte. Două produse de 32A pot fi destinate unor conexiuni diferite, iar poziția orară este unul dintre elementele care previn asocierea unor configurații incompatibile.

Protecție pentru condiții solicitante de utilizare

Fișa industrială GEWISS GW60042H are grade de protecție IP66/IP67/IP68/IP69. Aceste clasificări extind utilizarea produsului în configurații în care protecția conexiunii față de factorii externi este un criteriu important.

Rezistența mecanică este IK09, o caracteristică relevantă pentru o componentă mobilă care poate fi manipulată frecvent în mediul de lucru. Gradul IP și valoarea IK descriu însă lucruri diferite: primul se referă la protecția față de pătrunderea factorilor externi, iar al doilea la rezistența mecanică.

Pentru o conexiune completă, nivelul de protecție trebuie evaluat împreună cu priza și celelalte elemente asociate. O fișă cu protecție ridicată nu transferă automat aceeași clasificare unei componente incompatibile din ansamblu.

Construcție dreaptă pentru cablu

GW60042H este o fișă industrială mobilă dreaptă. Cablul intră axial în corpul fișei, iar sistemul de prindere este dimensionat pentru cabluri cu diametrul exterior între 9.2 și 19.9 mm.

Acest interval merită verificat înainte de alegere atunci când cablul este deja stabilit. Compatibilitatea nu depinde doar de conductorii din interior, ci și de diametrul exterior pe care mecanismul de prindere al fișei îl poate accepta.

Cablare cu șurub pentru conductori compatibili

Fișa industrială mobilă GEWISS GW60042H folosește borne cu șurub. Sunt acceptați conductori flexibili cu secțiuni între 2.5 și 6 mm² și conductori rigizi între 2.5 și 10 mm².

Aceste limite devin importante când produsul este ales pentru un cablu existent. Înainte de integrarea fișei trebuie verificat dacă atât secțiunea conductorilor, cât și diametrul exterior al cablului se încadrează în valorile prevăzute pentru GW60042H.

Fișă roșie din gama GEWISS IEC 309 HP

GW60042H are culoare roșie și face parte din gama GEWISS IEC 309 HP. În contextul unei instalații industriale, culoarea este doar unul dintre reperele vizuale; compatibilitatea reală trebuie confirmată prin 32A, 3P+N+E, 380-415V și 6h.

Gama IEC 309 HP include mai multe combinații de curent, număr de poli, tensiune și grade de protecție. Pentru alte variante pot fi consultate prizele și fișele industriale. Dacă proiectul este construit în jurul componentelor aceluiași producător, poate fi verificată și gama GEWISS.

Ce verifici înainte de cumpărare

Pentru GW60042H, verificarea poate începe cu cinci repere simple: ai nevoie de o fișă mobilă, curentul cerut este 32A, conexiunea este 3P+N+E, tensiunea este 380-415V, iar poziția contactului de protecție este 6h. Dacă toate corespund, urmează verificarea cablului.

Cablul trebuie să se încadreze atât ca diametru exterior, cât și ca secțiune a conductorilor. Această verificare este mai utilă decât alegerea produsului doar după termenul generic „fișă trifazică 32A”, deoarece reduce riscul de a cumpăra o variantă care are amperajul corect, dar o configurație diferită.

Erori frecvente

Alegerea GW60042H doar după amperajul de 32A

Fișa industrială GEWISS GW60042H este de 32A, dar compatibilitatea cere și 3P+N+E, 380-415V și poziție 6h. O altă fișă de 32A poate avea o configurație diferită și nu trebuie considerată automat echivalentă.

Confundarea fișei GW60042H cu o priză industrială mobilă

GW60042H este fișa care se montează pe cablu și se conectează într-o priză industrială compatibilă. Fișa și priza sunt componente complementare, dar au roluri diferite și coduri de produs diferite.

Ignorarea dimensiunilor cablului

GW60042H acceptă un cablu cu diametrul exterior între 9.2 și 19.9 mm. Conductoarele flexibile pot avea 2.5-6 mm², iar cele rigide 2.5-10 mm². Compatibilitatea cablului trebuie verificată înainte de alegerea fișei.

Presupunerea compatibilității doar după culoare

Fișa GW60042H este roșie, dar culoarea nu confirmă singură compatibilitatea. Numărul de poli, tensiunea, amperajul și referința 6h trebuie să corespundă conexiunii necesare.

Întrebări frecvente

Ce tip de fișă este GEWISS GW60042H?

Fișa industrială mobilă GEWISS GW60042H este o fișă dreaptă 3P+N+E de 32A, pentru 380-415V la 50/60Hz, cu referință 6h.

GW60042H este o fișă de 400V?

Da. Fișa industrială GEWISS GW60042H este destinată domeniului de tensiune 380-415V, fiind identificată comercial ca variantă de 400V.

Ce protecție are fișa GW60042H?

Fișa industrială GEWISS GW60042H are grade de protecție IP66/IP67/IP68/IP69 și rezistență mecanică IK09.

Ce cablu poate fi conectat la GW60042H?

GW60042H acceptă cabluri cu diametrul exterior de 9.2-19.9 mm, conductori flexibili de 2.5-6 mm² și conductori rigizi de 2.5-10 mm².

Poziția 6h trebuie să corespundă prizei?

Da. La fișa industrială GW60042H, referința 6h face parte din configurația conexiunii și trebuie să corespundă prizei industriale cu care va fi utilizată.
