Fisa industriala trifazica GEWISS GW60020H 32A 400V 5 poli 6h IP44/IP54

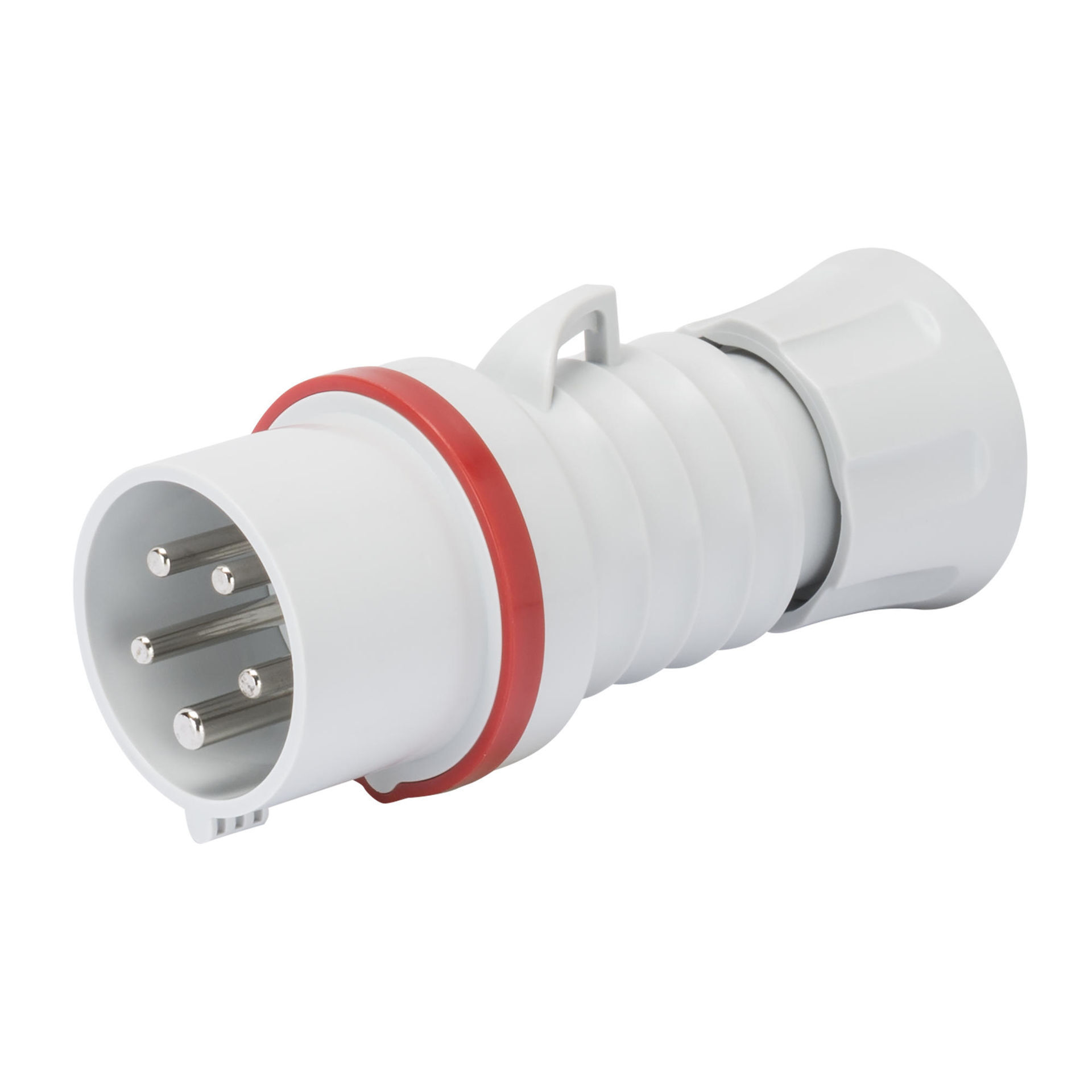

Fișa industrială trifazică 32A 400V GEWISS GW60020H este o fișă dreaptă mobilă din gama IEC 309 HP, cu 5 poli în configurație 3P+N+E. Este destinată conexiunilor de 32 A, cu tensiune nominală de 380-415 V la 50/60 Hz și referință 6h. Produsul are carcasă roșie, protecție IP44/IP54, rezistență mecanică IK09 și cablaj cu șurub. Rolul său este de componentă masculină a unei conexiuni industriale, adică partea cu pini care intră într-o priză industrială compatibilă.

Ce este GEWISS GW60020H și la ce folosește?

GEWISS GW60020H este o fișă industrială dreaptă pentru montaj pe cablu. Se conectează la capătul unui cablu compatibil și permite cuplarea acestuia la o priză industrială care are aceeași configurație electrică și mecanică: 32 A, 380-415 V, 3P+N+E și referință 6h.

Este important să fie diferențiată de o priză industrială mobilă. Fișa GW60020H este componenta masculină, prevăzută cu pini. Priza mobilă corespunzătoare este componenta femelă care primește acești pini. Cele două pot avea aceleași valori de curent, tensiune și număr de poli, dar nu îndeplinesc aceeași funcție în conexiune.

Ce înseamnă configurația 3P+N+E?

Fișa industrială GEWISS GW60020H are configurație 3P+N+E, adică trei faze, neutru și contact de protecție. În total sunt cinci poli. Această configurație trebuie să corespundă prizei la care va fi conectată fișa.

Numărul de poli nu trebuie dedus doar din faptul că produsul este descris ca fișă trifazică. Există conexiuni industriale trifazate cu alte configurații, iar o fișă de 32 A cu alt număr de poli nu trebuie considerată compatibilă numai pentru că are aceeași valoare de curent.

32 A și 400 V nu sunt singurele criterii de compatibilitate

Fișa industrială trifazică GW60020H are curent nominal de 32 A și tensiune nominală de 380-415 V la 50/60 Hz. În denumirea comercială, această clasă este exprimată simplu ca 400 V, însă intervalul tehnic declarat de producător este 380-415 V.

Pentru alegerea corectă trebuie verificate și configurația 3P+N+E și referința 6h. O altă fișă de 32 A pentru aproximativ 400 V poate avea alt număr de poli sau altă poziție a contactului de protecție, caz în care nu este aceeași configurație.

Pentru alte variante pot fi consultate prizele și fișele industriale, unde diferențele de curent, tensiune, număr de poli, poziție orară și grad IP trebuie analizate împreună.

Ce indică referința 6h?

La fișa GEWISS GW60020H, 6h reprezintă poziția de referință a contactului de protecție în sistemul IEC 309. Această poziție contribuie la definirea mecanică a conexiunii și trebuie să corespundă prizei compatibile.

Referința orară este unul dintre motivele pentru care două fișe industriale care arată asemănător și au același curent nominal pot fi produse diferite. Pentru GW60020H, configurația completă este 3P+N+E, 32 A, 380-415 V, 50/60 Hz și 6h.

Fișă dreaptă pentru montaj pe cablu

GW60020H este o fișă dreaptă mobilă. Produsul nu este destinat montajului fix în perete, carcasă sau tablou, ci conectării la un cablu. Această construcție o diferențiază de prizele încastrate și de prizele aparente din aceeași familie IEC 309 HP.

Tipul constructiv este important chiar dacă specificațiile electrice principale coincid. O fișă dreaptă și o priză încastrată de 32 A, 400 V și 3P+N+E nu sunt produse alternative, ci componente cu roluri diferite într-o conexiune industrială.

Ce conductoare acceptă bornele GW60020H?

Fișa industrială GEWISS GW60020H folosește cablaj cu șurub. Pentru conductoarele flexibile, producătorul declară o capacitate de strângere de 2.5-6 mm². Pentru conductoarele rigide, intervalul declarat este de 2.5-10 mm².

Limitele diferă în funcție de tipul conductorului. Valoarea maximă de 10 mm² se aplică conductoarelor rigide, nu și celor flexibile. Secțiunea efectivă necesară într-un circuit trebuie stabilită prin proiectare electrică; valorile de mai sus descriu doar capacitatea constructivă a bornelor.

Diametrul cablului trebuie verificat separat

Clema de cablu a fișei GEWISS GW60020H este declarată pentru diametre exterioare de 9.2-19.9 mm. Această valoare nu este echivalentă cu secțiunea conductorului exprimată în mm².

Un cablu poate avea conductoare care se încadrează în limitele bornelor, dar diametrul exterior trebuie să fie compatibil și cu sistemul mecanic de prindere. Pentru o fișă mobilă montată direct pe cablu, verificarea ambelor criterii reduce riscul unei alegeri nepotrivite.

Protecție IP44/IP54 și rezistență IK09

Fișa industrială GEWISS GW60020H are grad de protecție IP44/IP54 și rezistență mecanică IK09. Temperatura de funcționare declarată este de la -25 °C la +55 °C.

Familia IEC 309 HP cuprinde și variante cu grade de protecție diferite. Din acest motiv, curentul nominal sau culoarea nu sunt suficiente pentru a identifica nivelul de protecție. Pentru produse din același cluster poate fi consultată categoria de prize și fișe industriale IP44.

Caracteristici constructive declarate pentru GW60020H

Pentru GW60020H, GEWISS declară material fără halogeni conform EN 60754-2 și știfturi nichelate. Produsul are peste 2.000 de operațiuni declarate și o rezistență a izolației mai mare de 10 MΩ.

Suprasarcina permisibilă este de 42 A, iar capacitatea de rupere la 1.1 Un este de 40 A. Testul cu fir incandescent este declarat la 850 °C pentru părțile active și 650 °C pentru părțile pasive, iar termopresiunea cu bilă la 125 °C pentru părțile active și 80 °C pentru cele pasive.

Aceste valori aparțin codului GW60020H și nu trebuie transferate automat altor fișe industriale, chiar dacă fac parte din aceeași familie GEWISS.

Când este potrivită fișa GEWISS GW60020H?

Fișa industrială trifazică 32A 400V GEWISS GW60020H este potrivită atunci când este necesară componenta masculină mobilă a unei conexiuni 3P+N+E, 32 A, 380-415 V, 50/60 Hz și 6h, cu protecție IP44/IP54.

Dacă este necesară o priză femelă, o variantă de 16 A, o conexiune pentru 230 V sau alt număr de poli, trebuie ales un alt produs. Pentru alte echipamente ale aceluiași producător poate fi consultată gama GEWISS.

Erori frecvente

Confundarea fișei GW60020H cu priza mobilă GW62020H

GW60020H este fișa masculină cu pini, în timp ce GW62020H este conectorul femelă mobil. Cele două au roluri complementare și nu sunt același produs, chiar dacă pot avea aceeași configurație 32 A, 380-415 V, 3P+N+E și 6h.

Alegerea doar după expresia „fișă trifazică 32A”

Fișa GEWISS GW60020H are 5 poli și referință 6h. Alte fișe trifazice de 32 A pot avea alt număr de poli sau altă poziție a contactului de protecție.

Folosirea limitei de 10 mm² pentru orice conductor

GW60020H acceptă maximum 6 mm² pentru conductoare flexibile și maximum 10 mm² pentru conductoare rigide. Valorile nu trebuie tratate ca fiind identice.

Verificarea secțiunii conductorului fără verificarea diametrului cablului

Clema de cablu a fișei GW60020H acceptă diametre de 9.2-19.9 mm. Acest criteriu trebuie verificat separat de secțiunea conductoarelor conectate la borne.

Întrebări frecvente

GW60020H este fișă sau priză industrială?

GEWISS GW60020H este o fișă industrială dreaptă, adică partea masculină a conexiunii. Produsul are pini și se conectează într-o priză industrială femelă compatibilă.

Fișa GEWISS GW60020H este trifazică?

Fișa GEWISS GW60020H are configurație 3P+N+E, cu trei faze, neutru și contact de protecție. În total are cinci poli.

GW60020H este pentru 400 V?

Fișa GEWISS GW60020H are tensiune nominală de 380-415 V la 50/60 Hz. Valoarea comercială de 400 V se încadrează în acest interval.

Ce înseamnă 6h la GW60020H?

Referința 6h indică poziția contactului de protecție în configurația IEC 309. Această poziție trebuie să corespundă prizei cu care este conectată fișa.

Ce conductoare și ce cablu acceptă GW60020H?

Fișa GEWISS GW60020H acceptă conductoare flexibile de 2.5-6 mm² sau rigide de 2.5-10 mm², iar clema de cablu este declarată pentru diametre exterioare de 9.2-19.9 mm.
