Fisa industriala mobila GEWISS IEC 309 HP GW61053H 3P+N+E 63A 400V 6h IP67

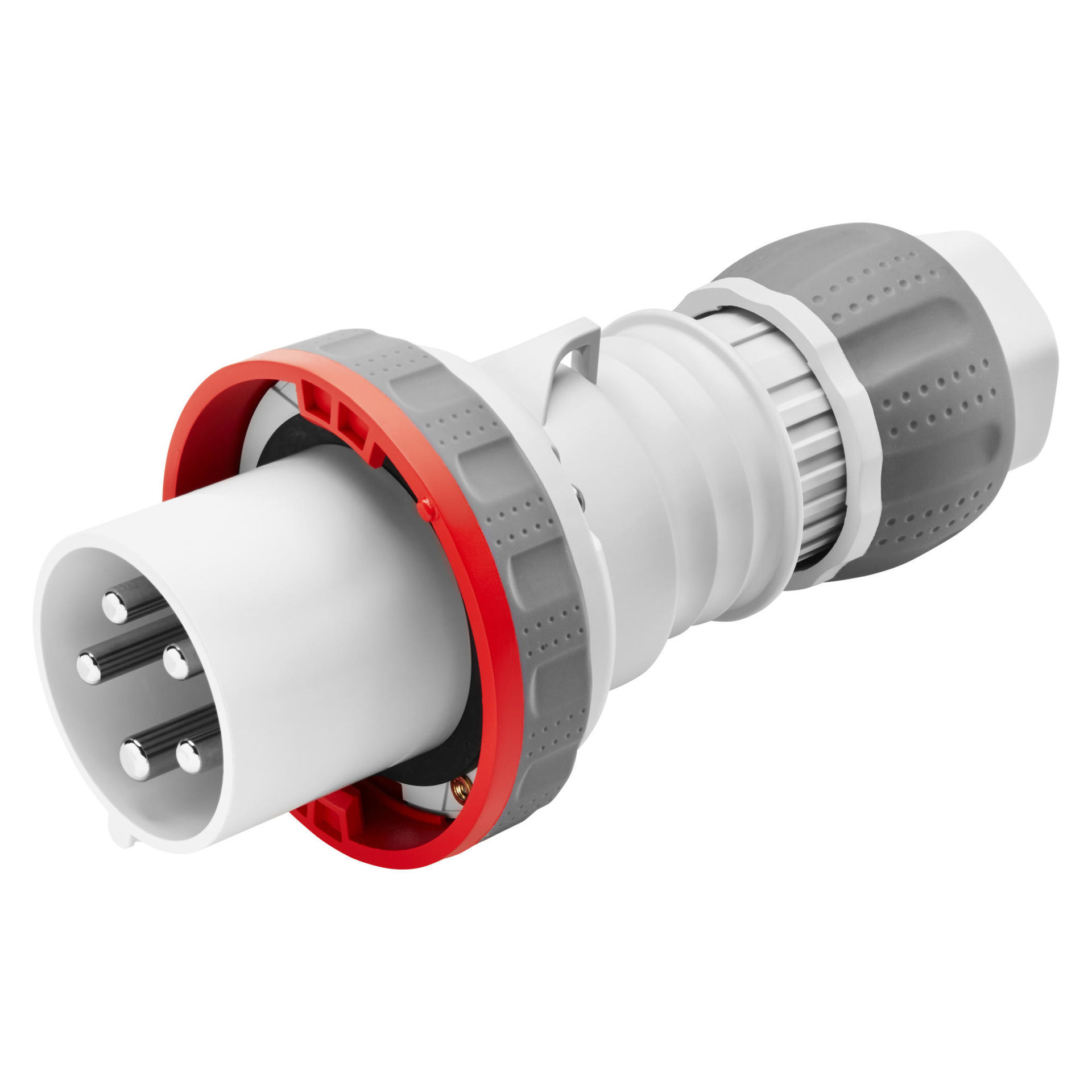

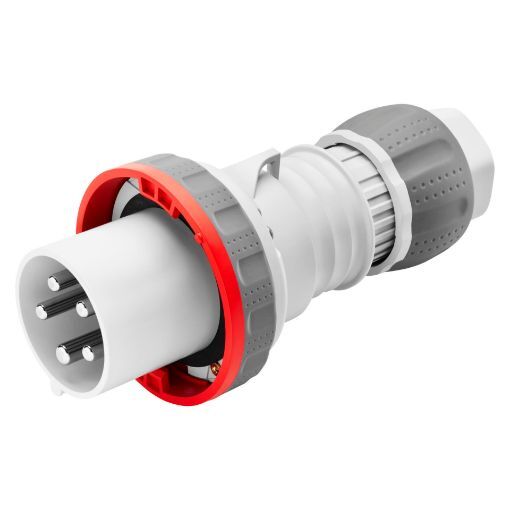

Fișa industrială mobilă GEWISS IEC 309 HP GW61053H este un model drept 3P+N+E, cu curent nominal de 63A, tensiune nominală 346–415 V și frecvență de 50/60 Hz. Contactul de protecție este poziționat la 6h, iar construcția oferă grade de protecție IP66/IP67/IP68/IP69 și rezistență mecanică IK09. Modelul utilizează terminale tip manta și este prevăzut cu contact pilot, fiind o variantă destinată conectării în sisteme industriale IEC 309 compatibile.

Fișă industrială mobilă 3P+N+E de 63A

Fișa industrială mobilă GEWISS GW61053H are configurație 3P+N+E, adică trei poli de fază, nul și contact de protecție. Curentul nominal este de 63A, iar tensiunea nominală este cuprinsă între 346 și 415 V.

Această combinație trebuie verificată integral atunci când fișa este aleasă pentru un echipament sau pentru conectarea la o priză industrială existentă. O fișă cu același curent nominal, dar cu alt număr de poli, alt domeniu de tensiune sau altă poziție a contactului de protecție, nu reprezintă automat o alternativă compatibilă.

Poziția 6h pentru contactul de protecție

Fișa industrială GEWISS IEC 309 HP GW61053H are referința orară 6h pentru contactul de împământare. Poziția orară este un criteriu de compatibilitate specific conecticii industriale IEC 60309 și trebuie să corespundă prizei la care va fi conectată fișa.

Verificarea valorii 6h este la fel de importantă ca verificarea curentului și tensiunii. Două fișe industriale de 63A pot avea configurații diferite dacă poziția contactului de protecție nu este aceeași. Codul GW61053H identifică exact varianta 3P+N+E, 63A, 346–415 V și 6h.

Protecție IP66, IP67, IP68 și IP69

Fișa industrială mobilă GEWISS GW61053H este declarată cu gradele de protecție IP66/IP67/IP68/IP69. Pentru IP68, GEWISS precizează condiția de 2 bari timp de 6 ore, conform EN 60529 după îmbătrânire conform EN 60309. IP69 este de asemenea declarat conform EN 60529 după procesul de îmbătrânire prevăzut de EN 60309.

Aceste niveluri de protecție diferențiază modelul de variantele IEC 309 cu protecție IP44 sau IP54. Alegerea trebuie însă făcută după cerințele reale ale instalației și după compatibilitatea completă cu restul ansamblului, nu doar după valoarea IP.

Rezistență mecanică IK09

Fișa industrială GEWISS IEC 309 HP GW61053H are rezistență mecanică IK09. Acest parametru caracterizează rezistența carcasei la impact mecanic în condițiile standardului aplicabil și este relevant în instalațiile unde conectica poate fi expusă solicitărilor mecanice.

GEWISS utilizează tehnopolimeri pentru piesele din material izolant și declară pentru gama IEC 309 HP o construcție concepută pentru rezistență mecanică și chimică. Pentru GW61053H, IK09 oferă valoarea specifică ce poate fi verificată atunci când acest criteriu este important pentru proiect.

Terminale tip manta pentru cabluri de secțiuni mari

Fișa industrială mobilă GEWISS GW61053H folosește terminale tip manta, soluție utilizată de GEWISS pentru versiunile IEC 309 HP de 63–125A. Capacitatea de strângere declarată este de 6–16 mm² pentru cabluri flexibile și de 6–25 mm² pentru cabluri rigide.

Diferența dintre cele două intervale trebuie păstrată atunci când se verifică compatibilitatea conductorului. Secțiunea maximă de 25 mm² se aplică conductoarelor rigide, în timp ce pentru conductoarele flexibile limita declarată este de 16 mm². Nu trebuie transferată automat valoarea maximă de la un tip de conductor la celălalt.

Prinderea cablului între 19.9 și 37 mm

Sistemul de prindere a cablului al fișei GEWISS GW61053H este declarat pentru diametre cuprinse între 19.9 și 37 mm. Acest interval este un criteriu separat de secțiunea conductorului și trebuie verificat în raport cu cablul utilizat.

Diametrul exterior al cablului și secțiunea conductoarelor descriu caracteristici diferite. Un cablu poate avea conductoare cu secțiune compatibilă, dar diametrul exterior trebuie să se încadreze și el în capacitatea sistemului de prindere al fișei.

Contact pilot și pini nichelati

Fișa industrială mobilă GEWISS GW61053H este prevăzută cu contact pilot. Această caracteristică face parte din configurația exactă a modelului și trebuie luată în calcul atunci când produsul este integrat într-un sistem care utilizează această funcție.

GEWISS declară, de asemenea, pini nichelati pentru gama IEC 309 HP. Tratamentul de suprafață este utilizat pentru protecția împotriva coroziunii, oxidării și abraziunii, iar elementele metalice exterioare ale fișelor și prizelor din gamă sunt realizate din oțel inoxidabil, cu excepțiile constructive precizate de producător pentru anumite inserții.

Temperatură de funcționare și materiale fără halogeni

Fișa industrială GEWISS GW61053H are un interval declarat de temperatură de funcționare de la -25°C la +55°C. Materialul este declarat fără halogeni conform EN 60754-2.

Aceste valori sunt utile atunci când produsul este comparat cu alte variante pentru condiții de mediu specifice. Limitele de temperatură și caracteristica fără halogeni trebuie însă tratate ca parametri ai produsului, fără extinderea lor la condiții de utilizare care nu sunt explicit confirmate.

Când alegi exact GEWISS GW61053H?

Fișa industrială mobilă GEWISS GW61053H trebuie aleasă atunci când sunt necesare configurația 3P+N+E, curentul de 63A, domeniul de tensiune 346–415 V, referința 6h și gradele de protecție IP66/IP67/IP68/IP69. Tipul drept și terminalele tip manta completează configurația exactă a produsului.

Dacă produsul înlocuiește o fișă existentă, codul GW61053H este un reper important deoarece în gama IEC 309 HP există variante cu alte curente, alte tensiuni și alte configurații de poli. Alegerea doar după culoarea roșie sau după curentul de 63A nu este suficientă.

Pentru alte variante poate fi consultată categoria de prize și fișe industriale și selecția dedicată de prize și fișe industriale IP67. Pentru produse din același portofoliu există și pagina GEWISS.

Erori frecvente

Alegerea unei fișe de 63A fără verificarea numărului de poli

Fișa industrială GEWISS GW61053H este 3P+N+E. O variantă de 63A cu altă configurație de poli nu trebuie considerată automat compatibilă, chiar dacă tensiunea nominală este apropiată.

Ignorarea poziției 6h

GW61053H are contactul de protecție în poziția 6h. Dacă priza industrială folosește altă referință orară, compatibilitatea mecanică și electrică nu trebuie presupusă. Poziția contactului de protecție trebuie verificată înainte de alegere.

Confundarea secțiunilor pentru cabluri flexibile și rigide

Fișa GEWISS GW61053H acceptă cabluri flexibile de 6–16 mm² și cabluri rigide de 6–25 mm². Limita de 25 mm² nu se aplică automat conductorului flexibil.

Întrebări frecvente

Ce configurație are fișa industrială GEWISS GW61053H?

Fișa industrială mobilă GEWISS GW61053H are configurație 3P+N+E, curent nominal de 63A și tensiune nominală 346–415 V la 50/60 Hz.

Ce grad de protecție are GW61053H?

Fișa industrială GEWISS GW61053H este declarată IP66/IP67/IP68/IP69. Pentru IP68, producătorul indică 2 bari timp de 6 ore în condițiile standardului aplicabil.

Ce cabluri acceptă terminalele fișei GW61053H?

Fișa GEWISS GW61053H acceptă conductoare flexibile de 6–16 mm² și conductoare rigide de 6–25 mm² prin terminalele tip manta.

Ce înseamnă 6h la GEWISS GW61053H?

La fișa industrială GEWISS GW61053H, 6h indică poziția de referință a contactului de protecție. Aceasta trebuie să corespundă configurației prizei industriale compatibile.

Fișa GW61053H are contact pilot?

Da. Fișa industrială mobilă GEWISS GW61053H este declarată de producător cu contact pilot.
