Fisa industriala SCAME OPTIMA 32A 3P+N+E 6h 346-415V IP67 218.3237

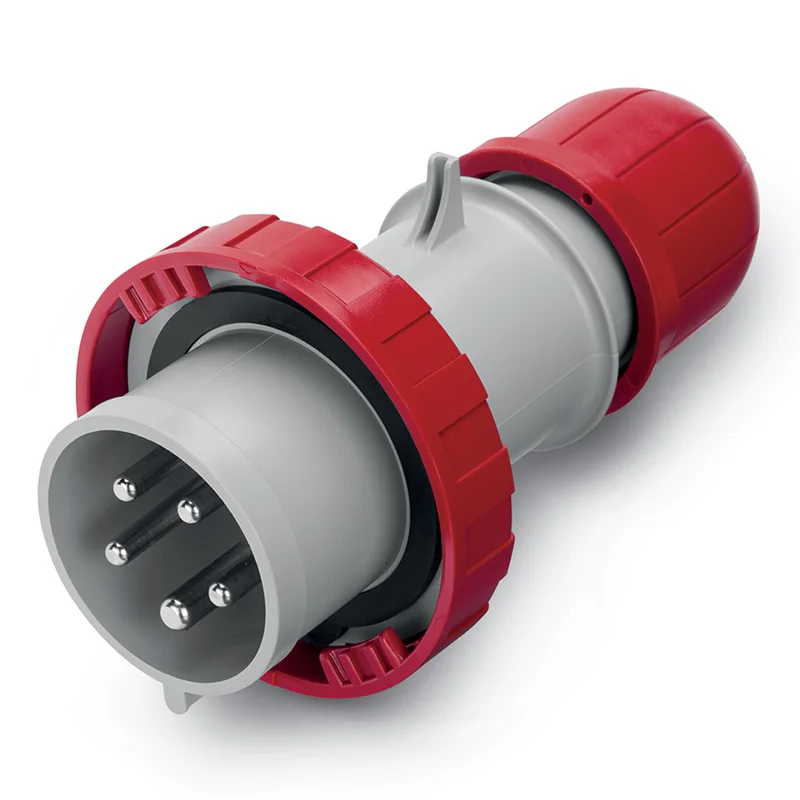

Fișa industrială SCAME OPTIMA 218.3237 este un conector mobil roșu, cu configurație 3P+N+E, pentru 32A și 346-415V. Poziția 6h identifică priza industrială cu care se poate cupla. Fișa se află la capătul cablului și are ieșire dreaptă, borne cu șurub și intrare de cablu prin presetupă.

Fișă industrială pentru conexiuni 3P+N+E de 32A

Configurația 3P+N+E cuprinde trei poli, neutru și contact de protecție. Pentru o conexiune compatibilă, priza trebuie să corespundă acestei configurații, curentului nominal de 32A, tensiunii de 346-415V și poziției 6h. Culoarea roșie ajută la recunoașterea conectorului, însă valorile electrice și poziția contactului de protecție sunt cele care identifică precis cuplajul.

Fisa industriala SCAME OPTIMA 218.3237 funcționează la 50Hz și 60Hz. Execuția mobilă este destinată cablului care se conectează la un punct de alimentare echipat cu priză industrială compatibilă. Fișa are pini; nu este componenta fixă de pe perete sau priza mobilă în care se introduce un conector cu pini. Această diferență clarifică ce piesă este necesară la fiecare capăt al conexiunii.

Ieșirea dreaptă păstrează direcția cablului pe axa corpului fișei. Într-un punct de alimentare unde spațiul din fața prizei este limitat, orientarea cablului contează alături de configurația electrică. Codul 218.3237 identifică exact această execuție din gama OPTIMA.

Conectarea conductoarelor prin borne cu șurub

Fișa industriala SCAME OPTIMA 218.3237 are borne cu șurub pentru conectarea conductoarelor. Cablul intră în corp prin zona prevăzută pentru presetupă. Bornele și intrarea de cablu au roluri diferite: primele realizează contactul electric, iar a doua stabilește traseul cablului în corpul conectorului.

Contactele sunt din alamă nichelată, iar corpul este termoplastic. Aceste caracteristici descriu construcția fișei de 32A, fără să schimbe cerința de potrivire cu priza: ambele părți ale cuplajului trebuie să aibă configurație 3P+N+E și poziție 6h pentru tensiunea nominală corespunzătoare.

Varianta este potrivită pentru pregătirea unui cablu care trebuie conectat la o priză industrială de 32A cu aceste caracteristici. Dacă echipamentul sau punctul de alimentare folosește alt număr de poli ori alt curent nominal, fișa 218.3237 nu reprezintă configurația acelui cuplaj, chiar dacă o parte dintre caracteristici par asemănătoare.

Protecția fișei industriale SCAME OPTIMA

Fisa industriala SCAME OPTIMA 218.3237 are gradele de protecție IP66/IP67/IP69 și rezistență la impact IK08. IP se referă la pătrunderea prafului și a apei, iar IK la impactul mecanic asupra corpului. Aceste caracteristici sunt utile pentru o conexiune industrială expusă la condițiile de mediu corespunzătoare, împreună cu protecția prizei cu care fișa se cuplează.

O fișă cu grad IP adecvat nu stabilește singură protecția întregii conexiuni. Priza compatibilă și celelalte componente ale punctului de alimentare trebuie să corespundă utilizării. Pentru identificarea electrică rămân decisive curentul de 32A, configurația 3P+N+E, tensiunea de 346-415V și poziția 6h.

Erori frecvente la alegerea unei fișe industriale

Alegerea fișei industriale numai după culoarea roșie. Culoarea nu indică singură curentul sau numărul de poli. SCAME 218.3237 este o fișă 3P+N+E de 32A, pentru 346-415V și poziție 6h; priza trebuie să corespundă tuturor acestor caracteristici.

Confundarea fișei cu o priză mobilă. Fișa 218.3237 are pini și se introduce în priza industrială compatibilă. Pentru capătul de cablu care trebuie să primească o fișă cu pini este necesară o priză mobilă, nu acest conector.

Omiterea poziției 6h. Două conectoare cu același curent nominal și aceeași configurație a polilor nu sunt identificate complet fără poziția contactului de protecție. Pentru această variantă, poziția necesară este 6h.

Întrebări frecvente despre fișa industrială SCAME

Ce priză se potrivește cu fișa industrială SCAME 218.3237?

Fișa industrială SCAME 218.3237 se cuplează cu o priză 3P+N+E de 32A, pentru 346-415V, cu poziția 6h. Culoarea roșie ajută la identificare, dar nu înlocuiește aceste caracteristici.

Fișa OPTIMA 218.3237 este mobilă sau pentru montaj fix?

Fișa OPTIMA 218.3237 este mobilă și se montează pe cablu. Are ieșire dreaptă, borne cu șurub și intrare de cablu prin presetupă.

Ce înseamnă 3P+N+E pentru acest conector?

Fișa SCAME are trei poli, neutru și contact de protecție. Această configurație se asociază la modelul 218.3237 cu 32A, 346-415V și poziția 6h.
