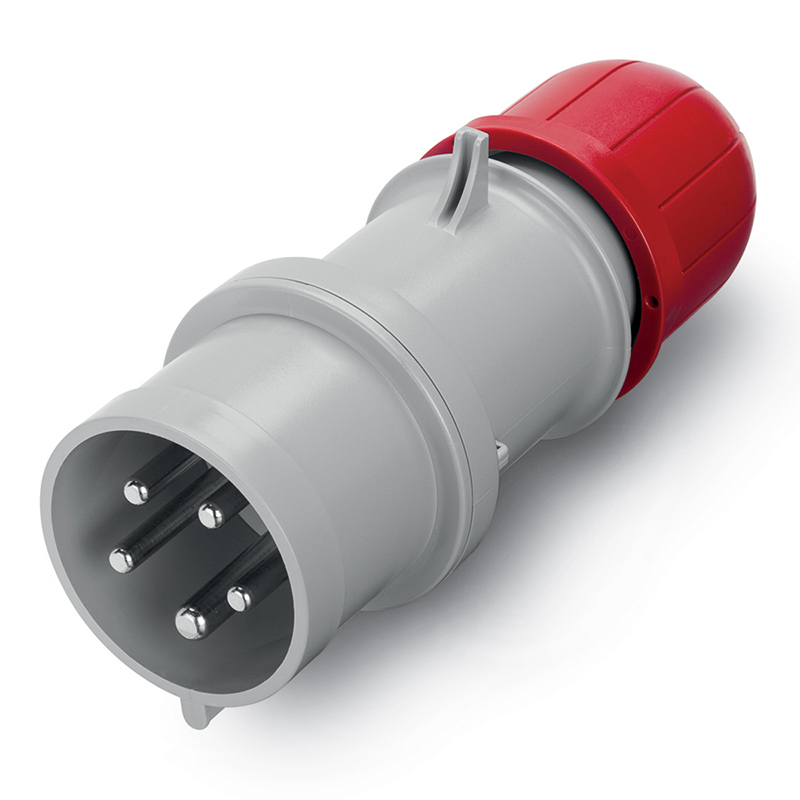

Fișa industrială SCAME OPTIMA 213.1637 este o fișă portabilă de 16A, în configurație 3P+N+E, cu tensiune nominală 346–415V, frecvență 50/60Hz și poziție orară 6h. Pentru reperul exact, SCAME declară gradele de protecție IP44/IP54 și rezistență mecanică IK08. Fișa are corp din termoplastic roșu, ieșire dreaptă, borne cu șurub, intrare de cablu prin presetupă și contacte din alamă CuZn cu suprafață nichelată.
Pentru identificarea corectă a variantei trebuie urmărite împreună 16A, 3P+N+E, 346–415V, 6h și codul 213.1637. Seria OPTIMA include numeroase fișe industriale cu configurații apropiate, iar curentul nominal sau culoarea nu identifică singure produsul. În cazul acestui reper, configurația polilor este păstrată exact în forma declarată de SCAME: 3P+N+E.
Caracteristicile fișei industriale SCAME 213.1637
SCAME clasifică reperul 213.1637 drept PLUG, în versiune PORTABLE, din seria OPTIMA. Curentul nominal este de 16A, iar configurația declarată pentru poli este 3P+N+E. Tensiunea nominală este 346–415V, pentru frecvențe de 50Hz și 60Hz.
Poziția orară este 6h. Aceste informații formează împreună configurația electrică principală a reperului și permit diferențierea sa față de alte fișe OPTIMA de 16A cu alt număr de poli, alt domeniu de tensiune sau altă poziție orară.
| Caracteristică |
SCAME 213.1637 |
Detaliu pentru identificare |
| Tip |
Fișă industrială portabilă |
Seria SCAME OPTIMA |
| Curent nominal |
16A |
Valoarea declarată pentru 213.1637 |
| Poli |
3P+N+E |
Nomenclatura oficială SCAME |
| Tensiune nominală |
346–415V |
Intervalul nominal declarat |
| Frecvență |
50/60Hz |
Ambele frecvențe sunt specificate |
| Poziție orară |
6h |
Parte din configurația exactă |
| Protecție IP |
IP44/IP54 |
Clasificarea din fișa SCAME actuală |
| Rezistență mecanică |
IK08 |
Clasificare distinctă de IP |
| Material corp |
Termoplastic roșu |
Material și culoare declarate de SCAME |
| Contacte |
Alamă CuZn, nichelate |
Materialul și tratamentul contactelor |
Configurație 3P+N+E conform SCAME
Pentru fișa industrială SCAME 213.1637, producătorul declară explicit configurația 3P+N+E. Această notație este păstrată ca atare în denumire și în descriere, deoarece identifică forma în care SCAME definește configurația polilor pentru reperul respectiv.
Configurația 3P+N+E trebuie verificată împreună cu ceilalți parametri ai produsului. O altă fișă industrială de 16A nu trebuie considerată echivalentă doar pe baza curentului nominal. Tensiunea, configurația polilor și poziția orară fac parte din identificarea variantei.
16A, 346–415V și poziție 6h
Curentul nominal al fișei este de 16A. Pentru tensiune, documentația SCAME declară intervalul 346–415V. Această valoare este mai precisă decât simplificarea comercială la 400V și este păstrată în datele tehnice ale produsului.
Poziția orară este 6h, iar frecvența declarată este 50/60Hz. Împreună cu 3P+N+E și 16A, aceste valori permit verificarea configurației exacte înainte de compararea reperului cu alte fișe industriale.
Protecție IP44/IP54 în fișa SCAME actuală
Denumirea existentă a produsului ETBM menționează IP44. Pentru exact 213.1637, fișa tehnică SCAME actuală declară însă IP44/IP54. IP44 este, așadar, corect, dar reprezintă numai o parte din clasificarea IP prezentată în documentația curentă a producătorului.
În datele optimizate este utilizată forma completă IP44/IP54. Astfel se păstrează specificația actuală pentru reper fără eliminarea gradului IP44 deja asociat produsului.
Rezistență mecanică IK08
Separat de gradul de protecție IP, SCAME declară pentru 213.1637 IK08. Cele două clasificări trebuie prezentate distinct, deoarece descriu caracteristici diferite ale produsului.
Utilizarea valorilor tehnice exacte oferă informație mai utilă decât formulări generale precum „produs robust” sau „foarte rezistent”. Pentru această variantă pot fi verificate direct IP44/IP54 și IK08.
Corp din termoplastic roșu
Corpul fișei industriale SCAME OPTIMA 213.1637 este realizat din termoplastic, iar culoarea declarată este roșu. Aceste informații se referă la corpul produsului și nu la materialul contactelor.
SCAME precizează și existența unei variante negre, identificată prin adăugarea sufixului .K la codul de catalog. Reperul analizat aici rămâne 213.1637, fără sufix, în configurația de culoare declarată pentru produsul de bază.
Contacte din alamă CuZn cu suprafață nichelată
Contactele fișei sunt realizate din CuZn, adică alamă. SCAME declară separat tratamentul suprafeței contactelor: nichelare.
Această distincție evită descrierea întregului produs printr-un singur material. Corpul este din termoplastic, în timp ce alama CuZn cu suprafață nichelată se referă la contacte.
Borne cu șurub
Pentru conectare, SCAME specifică borne cu șurub. Caracteristica apare atât în descrierea sintetică a reperului, cât și în datele tehnice actuale.
Tipul bornelor trebuie asociat exact codului 213.1637 și nu presupus pentru orice produs din seria OPTIMA. Atunci când sunt comparate mai multe variante, documentația fiecărui reper rămâne referința pentru caracteristicile constructive.
Fișă portabilă cu ieșire dreaptă
SCAME clasifică produsul drept PORTABLE, deci fișă industrială portabilă. Tipul de ieșire declarat este drept, iar intrarea cablului este realizată prin presetupă.
Aceste caracteristici descriu execuția fizică a variantei 213.1637. Pentru identificarea electrică rămân decisive datele declarate pentru reper: 16A, 3P+N+E, 346–415V, 50/60Hz și 6h.
Diferența față de SCAME 213.1636
Codurile 213.1637 și 213.1636 sunt apropiate, însă configurația polilor este diferită. SCAME 213.1637 este 3P+N+E, în timp ce reperul 213.1636 este declarat de producător în configurație 3P+E.
Această diferență arată de ce produsul nu trebuie selectat numai după seria OPTIMA, curentul de 16A, culoarea roșie sau poziția 6h. Codul complet și configurația polilor trebuie urmărite împreună.
Nu trebuie confundată cu varianta OPTIMA-REVERSE
SCAME listează separat și reperul 213.1637RV, din seria OPTIMA-REVERSE. Acesta este un alt cod de produs și include dispozitivul REVERSE.
PDP-ul actual corespunde reperului 213.1637, din seria OPTIMA. Sufixele sau extensiile codului producătorului nu trebuie eliminate atunci când sunt comparate variante, deoarece pot indica produse cu execuții diferite.
Standarde actuale pentru SCAME 213.1637
Fișa tehnică oficială actuală indică standardele EN IEC 60309-1:2022 și EN IEC 60309-2:2022, alături de Directiva 2014/35/UE privind joasa tensiune.
Aceste referințe completează datele tehnice ale produsului. Pentru identificarea comercială, combinația principală rămâne fișă industrială SCAME OPTIMA, 16A, 3P+N+E, 346–415V, 6h și cod 213.1637.
Pentru compararea cu alte configurații pot fi consultate prizele și fișele industriale și selecția de prize și fișe industriale IP44. Configurația polilor, curentul nominal, tensiunea și poziția orară trebuie verificate pentru fiecare reper.
Erori frecvente la alegerea SCAME 213.1637
Înlocuirea configurației 3P+N+E cu altă notație
SCAME declară explicit pentru 213.1637 configurația 3P+N+E. Aceasta este nomenclatura păstrată pentru identificarea produsului.
Alegerea numai după valoarea de 16A
Curentul nominal nu identifică singur reperul. Pentru această variantă trebuie verificate și 3P+N+E, 346–415V, 6h și codul 213.1637.
Confundarea 213.1637 cu 213.1636
Reperul 213.1637 este 3P+N+E. SCAME 213.1636 este o variantă diferită, cu configurație 3P+E.
Considerarea IP44 drept singura clasificare actuală
Fișa tehnică SCAME actuală pentru 213.1637 declară IP44/IP54. IP44 este corect, dar clasificarea producătorului include și IP54.
Întrebări frecvente despre fișa SCAME 213.1637
Ce configurație are SCAME 213.1637?
Fișa industrială este declarată de SCAME în configurație 3P+N+E.
Ce curent și tensiune nominală are?
Curentul nominal este de 16A, iar tensiunea nominală este 346–415V.
Care este poziția orară?
Poziția orară este 6h, iar produsul este declarat pentru frecvențele 50Hz și 60Hz.
Ce grad de protecție are?
Documentația SCAME actuală declară IP44/IP54. Rezistența mecanică este clasificată separat IK08.
Din ce materiale este realizată?
Corpul este realizat din termoplastic roșu, iar contactele sunt din alamă CuZn cu suprafață nichelată.
