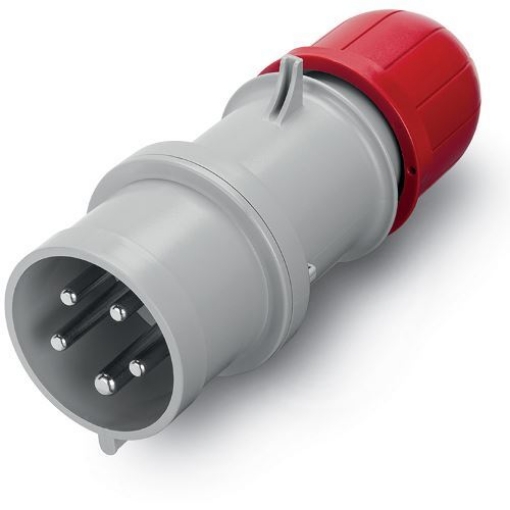

Fișa industrială SCAME OPTIMA 213.3237 este o fișă mobilă de 32A, cu configurație 3P+N+E, tensiune nominală 346–415V și poziție orară 6h. Funcționează la 50/60Hz și are grad de protecție IP44/IP54, respectiv rezistență mecanică IK08. Conexiunea conductoarelor se realizează prin borne cu șurub, iar fișa are ieșire dreaptă pentru cablu. Corpul este realizat din termoplastic de culoare roșie, iar contactele sunt din alamă și au suprafața nichelată.
Reperul 213.3237 identifică exact această configurație din seria SCAME OPTIMA. Pentru alegerea corectă nu este suficientă verificarea curentului de 32A sau a culorii roșii: trebuie urmărite împreună configurația 3P+N+E, 346–415V, 6h și 32A. Aceste caracteristici definesc varianta electrică a fișei și permit diferențierea ei de alte produse OPTIMA cu alt număr de poli, alt curent nominal, altă tensiune sau altă poziție orară.
Caracteristicile fișei industriale SCAME 213.3237
SCAME definește 213.3237 drept PLUG în versiune portabilă, adică o fișă industrială mobilă. Produsul aparține seriei OPTIMA și este configurat pentru un curent nominal de 32A. Cei cinci poli sunt organizați în configurația 3P+N+E: trei faze, neutru și contact de protecție.
Tensiunea nominală declarată este de 346–415V, frecvența de lucru fiind 50Hz și 60Hz. Poziția orară este 6h. Toate aceste valori trebuie considerate împreună atunci când este verificată configurația fișei.
| Caracteristică |
SCAME 213.3237 |
Ce verifici la alegere |
| Tip produs |
Fișă industrială mobilă |
Nu trebuie confundată cu o priză industrială. |
| Serie |
OPTIMA |
Seria comercială SCAME. |
| Curent nominal |
32A |
Una dintre caracteristicile electrice principale. |
| Poli |
3P+N+E |
Configurație cu 5 poli. |
| Tensiune nominală |
346–415V |
Valoarea oficială este un interval, nu doar 400V. |
| Poziție orară |
6h |
Face parte din identificarea configurației. |
| Frecvență |
50/60Hz |
Frecvențele de lucru declarate de SCAME. |
| Protecție |
IP44/IP54 |
Specificația completă din fișa tehnică actuală. |
| Rezistență mecanică |
IK08 |
Clasificarea la impact este distinctă de gradul IP. |
| Borne |
Cu șurub |
Tipul de terminal declarat pentru reper. |
| Material contacte |
Alamă, nichelată |
Materialul și tratamentul suprafeței contactelor. |
Fișă industrială 32A cu 5 poli 3P+N+E
SCAME 213.3237 are un curent nominal de 32A și configurația 3P+N+E. Această notație corespunde celor trei poli de fază, neutrului și contactului de protecție, rezultând o configurație cu cinci poli.
Numărul de poli este un criteriu important atunci când sunt comparate fișe industriale din aceeași gamă. Două produse OPTIMA de 32A nu sunt automat echivalente dacă au configurații diferite ale polilor. Pentru 213.3237 trebuie urmărită explicit configurația 3P+N+E.
346–415V, nu doar 400V
Denumirea comercială a produsului folosește frecvent valoarea 400V, o formulare ușor de recunoscut atunci când este căutată această categorie de fișe industriale. Fișa tehnică SCAME este însă mai precisă și declară pentru reperul 213.3237 o tensiune nominală de 346–415V.
Din acest motiv, intervalul oficial este păstrat în specificațiile produsului. Valoarea comercială 400V poate ajuta la identificarea tipului căutat, dar nu trebuie să înlocuiască datele tehnice exacte ale producătorului.
Ce reprezintă poziția 6h?
SCAME declară pentru această fișă industrială o poziție orară 6h. Este una dintre caracteristicile de identificare a configurației produsului și trebuie verificată împreună cu tensiunea nominală, curentul și numărul de poli.
Poziția 6h nu reprezintă durata de funcționare a fișei. Notația aparține configurației conectorului industrial. Prin urmare, „6h” trebuie păstrat ca atribut tehnic al variantei și nu interpretat drept șase ore de utilizare.
Grad de protecție IP44/IP54 și IK08
Fișa tehnică actuală SCAME indică pentru 213.3237 IP44/IP54. Producătorul descrie generic produsul ca fiind protejat împotriva stropirii. Specificația oficială completă IP44/IP54 este mai precisă decât denumirea comercială ETBM care evidențiază numai IP44.
Separat, produsul are clasificarea mecanică IK08. Aceasta nu trebuie confundată cu IP44/IP54. Gradul IP și clasa IK descriu proprietăți diferite ale produsului și sunt prezentate distinct în documentația SCAME.
Corp din termoplastic și contacte din alamă nichelată
Corpul fișei SCAME OPTIMA 213.3237 este realizat din termoplastic și are culoarea roșie. Pentru contacte, producătorul declară material CuZn, adică alamă, împreună cu tratament superficial nichelat.
Este importantă diferențierea celor două informații. „Alamă nichelată” descrie contactele și tratamentul acestora, nu materialul întregii fișe. Corpul produsului este declarat separat ca fiind din termoplastic.
Borne cu șurub și ieșire dreaptă
SCAME 213.3237 utilizează borne cu șurub. Fișa este definită drept portabilă, iar tipul de ieșire disponibil este drept. Pentru intrarea cablului, documentația producătorului indică presetupe.
Aceste caracteristici ajută la diferențierea reperului față de alte execuții constructive. Tipul bornelor, orientarea ieșirii și configurația intrării cablului sunt informații separate de parametrii electrici precum 32A, 346–415V și 3P+N+E.
Fișă mobilă, nu priză industrială
Reperul 213.3237 este o fișă industrială mobilă. Distincția este importantă deoarece gama de prize și fișe industriale include atât fișe, cât și prize mobile sau prize pentru alte tipuri de montaj.
Produsele pot avea valori electrice apropiate și pot aparține aceleiași serii, fără să îndeplinească același rol în conexiune. Pentru 213.3237, tipul declarat de producător este PLUG, iar versiunea de montaj este PORTABLE.
Diferențierea față de alte variante SCAME OPTIMA
Seria OPTIMA cuprinde multiple combinații de curent nominal, număr de poli, tensiune, poziție orară și grad de protecție. De aceea, denumirea „fișă SCAME OPTIMA” nu identifică singură produsul.
Pentru această variantă, combinația relevantă este 32A + 3P+N+E + 346–415V + 6h + 213.3237. Gradul IP44/IP54, execuția mobilă și ieșirea dreaptă completează identificarea. Codul producătorului rămâne util mai ales atunci când sunt comparate variante OPTIMA cu specificații vizual apropiate.
Standarde pentru SCAME 213.3237
Fișa tehnică SCAME indică standardele EN 60309-1 și EN 60309-2, împreună cu amendamentele aplicabile menționate în documentația produsului. Este declarată și Directiva 2014/35/UE privind joasa tensiune.
Aceste standarde completează identificarea tehnică a produsului. Pentru selectarea variantei corecte rămân însă esențiale caracteristicile electrice și constructive specifice reperului: 32A, 3P+N+E, 346–415V, 6h și codul 213.3237.
Cum identifici corect SCAME 213.3237?
Combinația completă este fișă industrială SCAME OPTIMA + 32A + 3P+N+E + 346–415V + 6h + 213.3237. Frecvența 50/60Hz, IP44/IP54, IK08, bornele cu șurub și ieșirea dreaptă sunt caracteristici suplimentare pentru verificarea reperului.
Verificarea codului este deosebit de utilă atunci când există mai multe fișe OPTIMA cu același curent nominal. O diferență de număr de poli, tensiune sau poziție orară indică o altă configurație și nu trebuie ignorată doar pentru că produsul aparține aceleiași serii.
Erori frecvente la alegerea fișei SCAME 213.3237
Confundarea fișei cu o priză industrială
SCAME 213.3237 este definită de producător drept fișă mobilă. Nu este o priză mobilă sau o priză pentru montaj aparent.
Alegerea numai după valoarea de 32A
Curentul nominal nu identifică singur varianta. Pentru acest reper trebuie verificate și configurația 3P+N+E, tensiunea 346–415V și poziția 6h.
Interpretarea 6h ca durată de funcționare
Valoarea 6h reprezintă poziția orară declarată pentru configurația conectorului. Nu exprimă o durată de utilizare.
Reducerea tensiunii nominale la valoarea comercială de 400V
Produsul este frecvent identificat comercial drept fișă de 400V, însă documentația SCAME declară intervalul nominal complet 346–415V.
Descrierea întregului produs ca fiind din alamă nichelată
Alama nichelată se referă la contacte. Corpul fișei este realizat din termoplastic.
Întrebări frecvente despre fișa industrială SCAME 213.3237
Ce curent nominal are SCAME 213.3237?
Fișa industrială SCAME OPTIMA 213.3237 are un curent nominal de 32A.
Câți poli are fișa?
Configurația este 3P+N+E, adică cinci poli.
Ce tensiune are SCAME 213.3237?
Tensiunea nominală declarată de producător este de 346–415V, la frecvențe de lucru de 50Hz și 60Hz.
Ce grad de protecție are fișa?
Fișa tehnică SCAME actuală declară IP44/IP54, împreună cu rezistență mecanică IK08.
Ce tip de borne are SCAME 213.3237?
Reperul utilizează borne cu șurub. Fișa este mobilă, are ieșire dreaptă, iar contactele sunt realizate din alamă cu suprafață nichelată.
