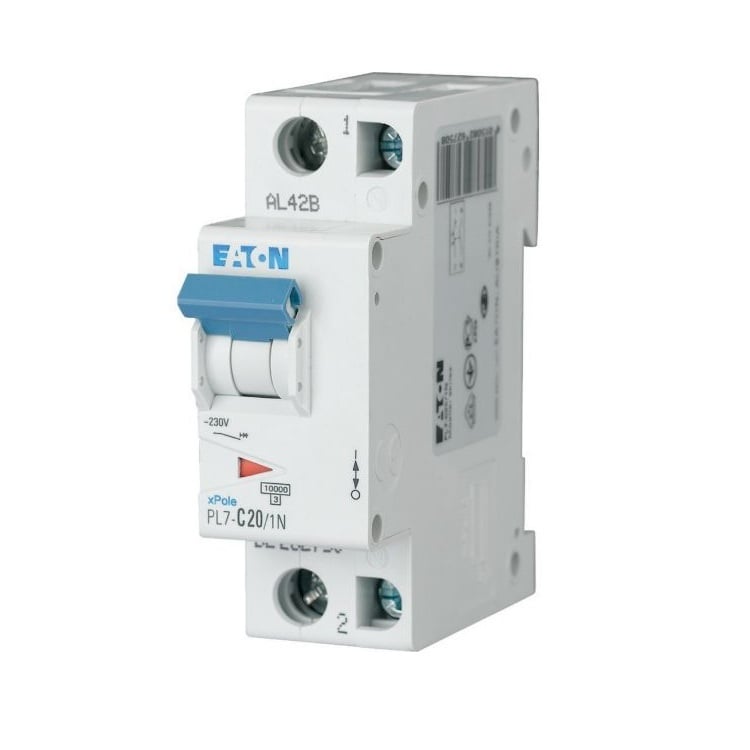

Siguranta automata Eaton 262750 1P+N 20A 10kA PL7-C20/1N

Siguranța automată Eaton PL7-C20/1N este proiectată pentru protecția circuitelor monofazate împotriva suprasarcinilor și scurtcircuitelor în instalații electrice rezidențiale, comerciale și nerezidențiale. Cu configurație 1P+N, curent nominal de 20A, capacitate de rupere de 10kA și curba de declanșare C, aceasta oferă protecție fiabilă pentru circuitele care alimentează consumatori cu curenți de pornire moderați.

Ce este siguranța automată Eaton PL7-C20/1N?

Siguranța automată face parte din gama premium Eaton xPole PL7 și este destinată protecției cablurilor și echipamentelor electrice împotriva supracurenților. Dispozitivul utilizează un declanșator termic pentru suprasarcină și un declanșator electromagnetic pentru scurtcircuit, întrerupând rapid alimentarea atunci când apar condiții de funcționare periculoase.

Configurația 1P+N permite întreruperea simultană a conductorului de fază și a celui neutru, contribuind la creșterea nivelului de siguranță al instalației. Curentul nominal de 20A și capacitatea de rupere de 10kA recomandă produsul pentru aplicații unde este necesară o protecție superioară față de întreruptoarele automate standard de 6kA. Produsul respectă standardul IEC/EN 60898-1 și are grad de protecție IP20.

Unde poate fi utilizată?

Modelul Eaton PL7-C20/1N este recomandat pentru tablouri electrice din locuințe, clădiri comerciale, birouri și alte instalații de joasă tensiune unde sunt utilizate circuite monofazate de 20A. Curba de declanșare C îl face potrivit pentru protecția circuitelor care alimentează motoare de putere redusă, echipamente electrice, sisteme HVAC, iluminat și prize cu curenți de pornire moderați.

Montajul pe șină DIN și compatibilitatea cu baretele de interconectare Eaton permit integrarea rapidă în tablourile electrice moderne. Gama PL7 oferă compatibilitate cu o varietate de accesorii, facilitând extinderea funcționalităților instalației.

Ce diferențiatori oferă gama Eaton PL7?

Seria PL7 este proiectată pentru aplicații rezidențiale și comerciale care necesită un nivel ridicat de protecție. Capacitatea de rupere de 10kA, clasa de limitare a curentului 3 și indicatorul roșu-verde al poziției contactelor contribuie la exploatarea sigură și la identificarea rapidă a stării aparatului.

Terminalele duble permit conectarea facilă a conductoarelor și a baretelor de distribuție, iar sistemul de fixare pe șină DIN simplifică instalarea și înlocuirea aparatului în tablourile electrice. Aparatul acceptă conductoare cu secțiuni între 1 și 25 mm² și funcționează într-un interval de temperatură cuprins între -25°C și +75°C.

Avantaje în exploatare

• Protecție împotriva suprasarcinilor și scurtcircuitelor.
• Configurație 1P+N pentru întreruperea simultană a fazei și neutrului.
• Curent nominal de 20A și capacitate de rupere de 10kA.
• Curbă de declanșare C pentru circuite cu curenți de pornire moderați.
• Montaj rapid pe șină DIN.
• Compatibil cu baretele de interconectare Eaton.
• Conform cu standardul IEC/EN 60898-1.

Ce trebuie verificat înainte de instalare?

Înainte de montaj trebuie verificată compatibilitatea dintre curentul nominal de 20A și circuitul protejat, tensiunea instalației, caracteristica de declanșare C și nivelul curentului de scurtcircuit disponibil. Adâncimea constructivă a aparatului este de 7,05 cm, iar montajul se realizează pe șină DIN standard. De asemenea, trebuie respectate recomandările producătorului privind conectarea conductoarelor și coordonarea protecțiilor.

Întrebări frecvente

Ce înseamnă configurația 1P+N?

Dispozitivul întrerupe simultan conductorul de fază și conductorul neutru, oferind un nivel suplimentar de siguranță în instalațiile monofazate.

Pentru ce aplicații este recomandată curba C?

Este recomandată pentru circuite cu curenți de pornire moderați, precum cele care alimentează motoare de putere redusă, echipamente tehnice și instalații HVAC.

Ce avantaj oferă capacitatea de rupere de 10kA?

Permite întreruperea în siguranță a unor curenți de scurtcircuit mai mari, contribuind la protecția instalației electrice.

Respectă standardele internaționale?

Da. Produsul este testat și certificat conform standardului IEC/EN 60898-1 pentru întreruptoare automate modulare.

Siguranța automată Eaton PL7-C20/1N oferă protecție eficientă pentru circuitele monofazate din instalațiile electrice moderne. Configurația 1P+N, curentul nominal de 20A, capacitatea de rupere de 10kA și conformitatea cu standardele IEC recomandă acest model pentru aplicații rezidențiale și comerciale unde siguranța și fiabilitatea sunt prioritare.
