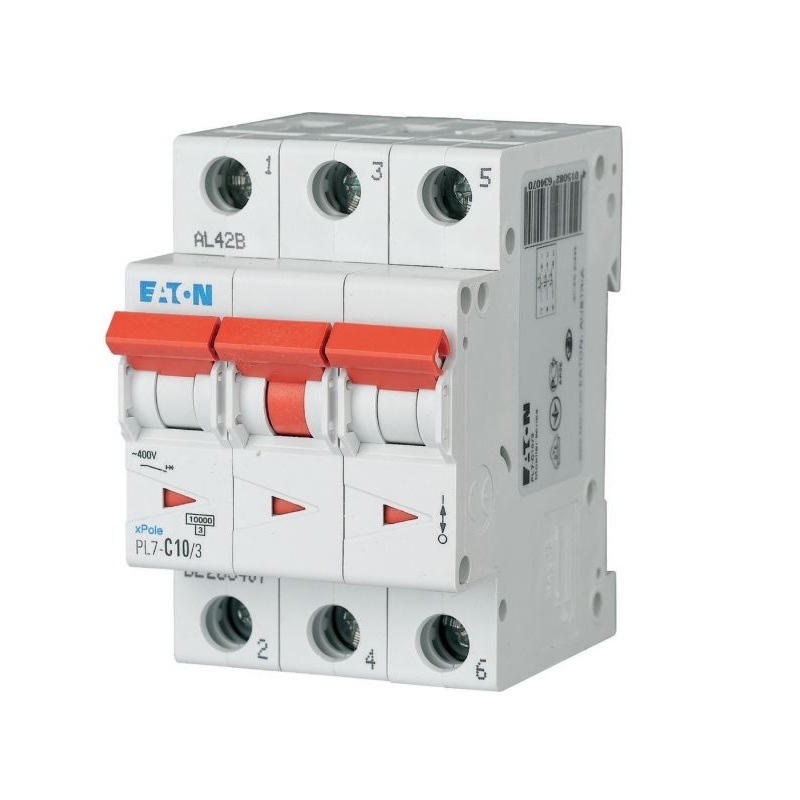

Siguranta automata Eaton 263407 3P 10A 10kA PL7-C10/3

Siguranța automată Eaton PL7-C10/3 este un aparat modular de protecție cu 3 poli, curent nominal de 10 A, capacitate de rupere de 10 kA și curbă de declanșare C. Face parte din gama xPole PL7 și este destinată protecției instalațiilor electrice trifazate împotriva suprasarcinilor și scurtcircuitelor în aplicații rezidențiale, comerciale și industriale.

Ce este siguranța automată Eaton PL7-C10/3?

Siguranța automată Eaton PL7-C10/3 este un întrerupător automat magnetotermic (MCB) care întrerupe alimentarea atunci când detectează suprasarcini sau scurtcircuite, contribuind la protejarea conductoarelor și a echipamentelor electrice. Dispozitivul este prevăzut cu trei poli și este proiectat pentru circuite trifazate cu tensiune nominală de până la 400 V AC.

Modelul are un curent nominal de 10 A și o capacitate de rupere de 10 kA conform standardului IEC/EN 60898-1. Curba de declanșare C îl recomandă pentru circuite care alimentează consumatori cu curenți moderați de pornire, precum motoare de putere redusă, echipamente tehnice sau instalații de distribuție.

Unde poate fi utilizată?

Siguranța automată Eaton este recomandată pentru tablouri electrice din locuințe, clădiri comerciale, spații administrative și aplicații industriale. Poate proteja circuite de distribuție trifazate, instalații de iluminat, echipamente de comandă și alte circuite care necesită protecție împotriva supracurenților.

Montajul se realizează pe șină DIN, iar compatibilitatea cu accesoriile Eaton xPole permite integrarea în tablouri electrice moderne împreună cu siguranțe diferențiale, contactoare modulare și alte aparate de protecție.

Ce diferențiatori oferă modelul PL7-C10/3?

Modelul PL7-C10/3 combină configurația cu trei poli, curentul nominal de 10 A și puterea de rupere de 10 kA într-un aparat compact. Clasa de limitare a curentului 3 contribuie la reducerea energiei disipate în timpul unui scurtcircuit, protejând mai eficient instalația electrică.

Dispozitivul este echipat cu indicator mecanic roșu-verde pentru poziția contactelor, terminale duble pentru conectare și este compatibil cu baretele de interconectare Eaton. Funcționează într-un interval de temperatură cuprins între -25 °C și +70 °C și are grad de protecție IP20.

Siguranțele automate Eaton PL7 sunt proiectate conform IEC/EN 60898-1 pentru protecția instalațiilor electrice de joasă tensiune.

Curba de declanșare C este recomandată pentru circuite cu curenți moderați de pornire, întâlnite frecvent în aplicațiile comerciale și industriale ușoare.

Ce avantaje oferă în utilizare?

• Siguranță automată magnetotermică cu 3 poli.
• Curent nominal de 10 A.
• Capacitate de rupere de 10 kA.
• Curbă de declanșare C.
• Clasă de limitare a curentului 3.
• Montaj pe șină DIN.
• Compatibilă cu accesoriile Eaton xPole.
• Indicator mecanic al poziției contactelor.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată compatibilitatea curentului nominal de 10 A cu circuitul protejat, alegerea curbei de declanșare C și nivelul curentului de scurtcircuit al instalației. De asemenea, trebuie verificată configurația cu trei poli și spațiul disponibil în tabloul electric.

Dispozitivul are dimensiuni aproximative de 8,2 cm înălțime, 7,1 cm adâncime și 5,28 cm lățime și este destinat montajului pe șină DIN conform recomandărilor producătorului.

Întrebări frecvente

Ce protejează această siguranță automată?

Protejează circuitele electrice împotriva suprasarcinilor și scurtcircuitelor.

Care este curentul nominal?

Curentul nominal este de 10 A.

Ce capacitate de rupere are?

Capacitatea nominală de rupere este de 10 kA.

Ce înseamnă curba de declanșare C?

Este recomandată pentru circuite cu consumatori care au curenți moderați de pornire, precum motoare de putere redusă și echipamente electrice.

Pe ce tip de montaj se instalează?

Se montează pe șină DIN în tablouri electrice modulare.

În ce aplicații este recomandată?

Este destinată protecției circuitelor trifazate din instalații rezidențiale, comerciale și industriale de joasă tensiune.
