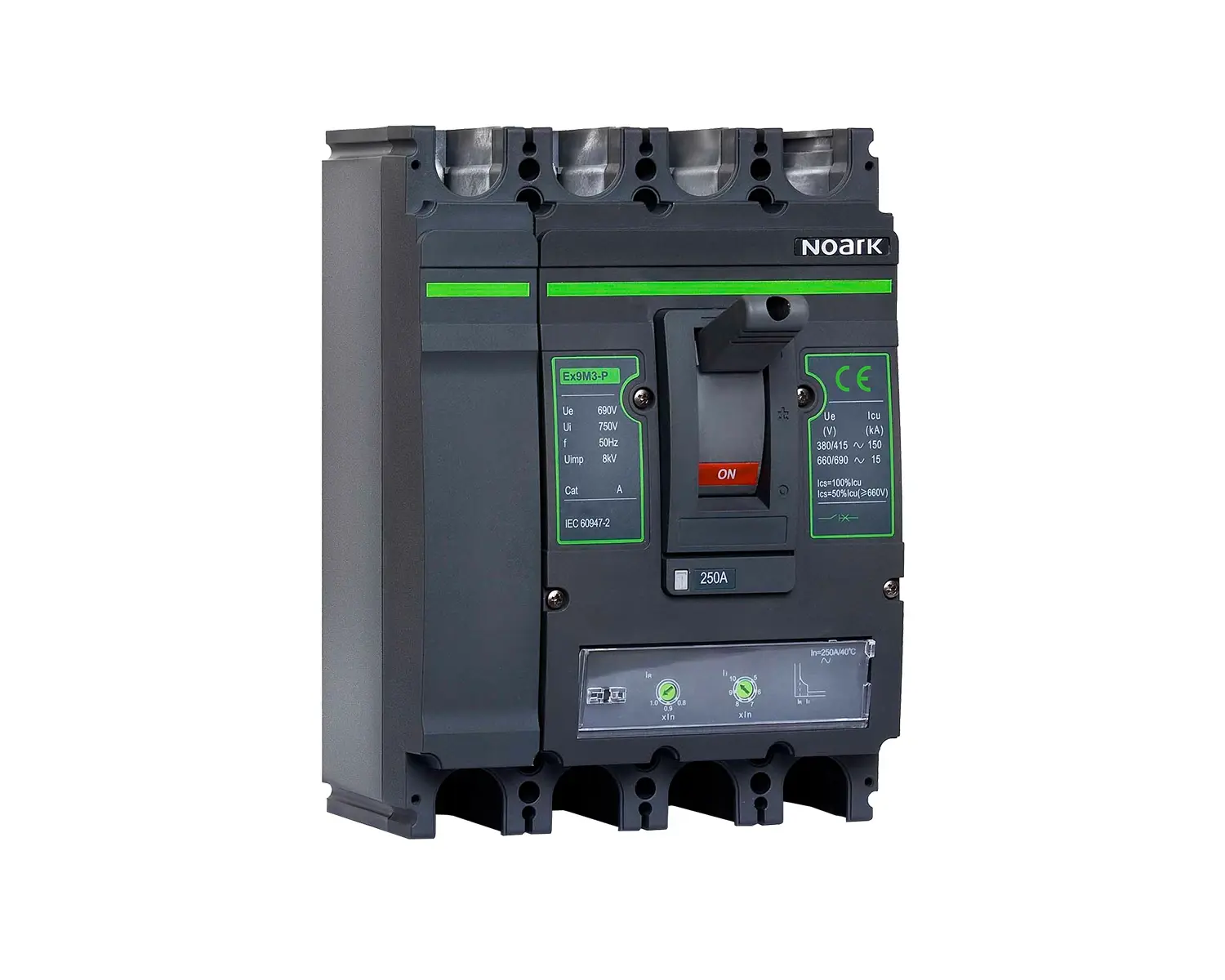

Intrerupator automat NOARK Ex9M2S TM 200 4P4T 200A 36kA 111910

Întrerupător automat NOARK Ex9M2S TM 200 4P4T este un aparat în carcasă turnată pentru protecția circuitelor de distribuție la suprasarcină și scurtcircuit. Varianta de 200A are patru poli protejați, declanșator termomagnetic reglabil și capacitate de rupere Icu de 36kA la 400V, pentru integrarea într-un tablou electric dimensionat după aceste valori.

Întrerupător automat pentru distribuția pe patru poli

Întrerupătorul automat NOARK Ex9M2S 4P4T asigură protecția pe patru poli, inclusiv pe polul de nul. Această configurație contează în circuitele care necesită un aparat tetrapolar cu protecția conductorului neutru, alături de faze. Identificarea 4P4T este relevantă la alegere: 4P descrie numărul polilor, iar 4T indică protecția pe toți cei patru poli.

În distribuția dintr-un tablou, un singur aparat permite manevrarea ansamblului de poli ai circuitului protejat. Carcasa turnată și formatul fix îl fac potrivit pentru instalarea în tablou pe placa de montaj. Conexiunile circuitului principal sunt poziționate frontal, astfel încât configurația tabloului trebuie să ofere spațiu pentru accesul la borne și pentru traseul conductoarelor.

Reglajul termic al întrerupătorului automat pentru sarcină

Declanșatorul termomagnetic al întrerupătorului automat NOARK permite reglarea pragului de suprasarcină între 140A și 200A. Curentul nominal de 200A identifică varianta aparatului, în timp ce reglajul ales stabilește pragul de protecție termică utilizat în circuit. Cele două valori au roluri diferite și nu trebuie folosite ca sinonime.

Într-un circuit proiectat pentru un prag sub valoarea maximă a aparatului, reglajul termic oferă o posibilitate de corelare cu conductorul și sarcina protejate. Protecția la suprasarcină urmărește efectul curentului care depășește valoarea stabilită, pe când protecția magnetică răspunde la curenți mari de defect. Alegerea pragurilor ține de parametrii reali ai instalației, nu doar de inscripția 200A de pe aparat.

Protecție instantanee și capacitate de rupere la 400V

Întrerupător automat NOARK Ex9M2S are pragul declanșării instantanee reglabil între 1000A și 2000A. Acest reglaj privește reacția la curenții mari de scurtcircuit. Nu reprezintă curentul nominal al circuitului și nu înlocuiește verificarea pragului termic de 140–200A, care răspunde unei alte situații de funcționare.

Capacitatea de rupere Icu este de 36kA la 400V și 50Hz. Această valoare arată nivelul de scurtcircuit pe care aparatul îl poate întrerupe în condițiile de tensiune specificate. Dacă instalația funcționează la altă tensiune, cifra de 36kA nu poate fi transferată automat la acea condiție. Tensiunea nominală a variantei este în intervalul 415–690V, dar capacitatea de rupere trebuie privită împreună cu tensiunea la care a fost determinată.

Seria Ex9M TM este testată conform IEC/EN 60947-2 și poate îndeplini și funcția de separare a circuitului. Pentru utilizarea ca aparat principal într-un tablou, contează împreună numărul polilor, protecția pe nul, curentul nominal și nivelul de scurtcircuit din punctul de instalare.

Integrarea aparatului fix în tablou

Întrerupător automat NOARK 111910 este în execuție fixă și are grad de protecție IP20. Corpul se integrează în interiorul tabloului, unde poziția aparatului și accesul la conexiunile frontale influențează organizarea echipamentelor. Montajul direct pe șină DIN nu este configurația standard a acestui model; există posibilitatea utilizării unui adaptor opțional.

Varianta este completă cu unitatea de protecție și se acționează prin pârghie. Un mecanism de acționare cu motor poate fi adăugat opțional, însă nu este integrat în produsul de bază. Astfel, dacă tabloul are nevoie de comandă de la distanță, cerința privind accesoriul trebuie tratată separat de alegerea întrerupătorului.

Erori frecvente la alegerea unui întrerupător automat

Întrerupător automat NOARK 111910 se selectează pentru circuitul și tabloul în care va lucra. Parametrii de protecție, tensiunea și configurația polilor răspund unor întrebări diferite.

Aplicarea valorii de 36kA la orice tensiune

Întrerupător automat Ex9M2S are Icu de 36kA la 400V și 50Hz. Tratarea acestei valori ca fiind valabilă automat la 690V poate duce la alegerea unui aparat fără o capacitate de rupere confirmată pentru condiția reală. Compararea se face la tensiunea circuitului și la curentul de scurtcircuit calculat în punctul de instalare.

Confundarea curentului nominal cu reglajul termic

Întrerupător automat NOARK este varianta de 200A, iar pragul termic poate fi reglat între 140A și 200A. Considerarea celor 200A ca singur prag posibil poate conduce la o protecție nepotrivită pentru circuit. Valoarea de reglaj trebuie stabilită după conductorul și sarcina protejate.

Presupunerea că 4P înseamnă nul neprotejat

Întrerupător automat NOARK Ex9M2S TM 200 4P4T are patru poli protejați. O alegere făcută doar după numărul de poli, fără citirea indicației 4P4T, poate ignora modul de protecție al nulului. Această configurație trebuie corelată cu cerința circuitului.

Întrebări frecvente despre întrerupătorul automat

Întrerupătorul automat NOARK 111910 combină protecția termică și magnetică într-o execuție fixă cu patru poli.

Are întrerupătorul automat NOARK 111910 protecție diferențială?

Nu are protecție diferențială integrată. Întrerupătorul automat NOARK 111910 oferă protecție termomagnetică, iar funcția de detectare a defectelor la pământ nu face parte din această variantă.

Se montează Ex9M2S TM 200 4P4T direct pe șină DIN?

Montajul direct pe șină DIN nu este configurația standard. Întrerupătorul Ex9M2S este un aparat fix pentru integrare în tablou; montajul pe șină DIN este posibil cu un adaptor opțional.

Poate fi acționat de la distanță întrerupătorul NOARK 111910?

Acționarea de la distanță necesită un accesoriu opțional. Întrerupătorul NOARK 111910 se livrează cu acționare prin pârghie și fără mecanism motorizat integrat.
