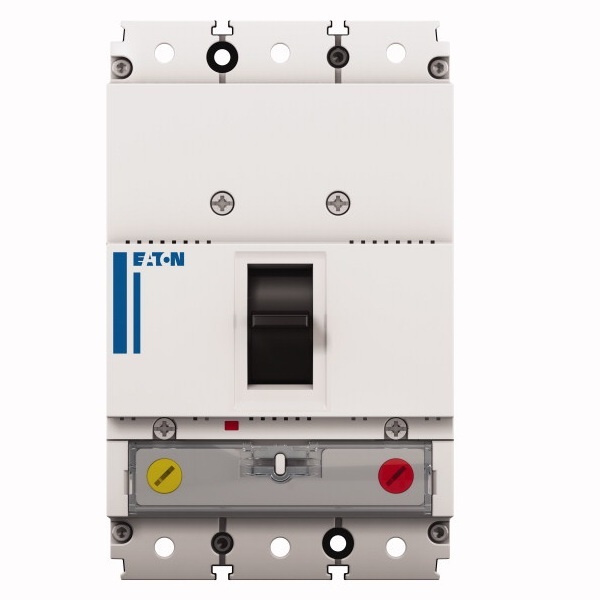

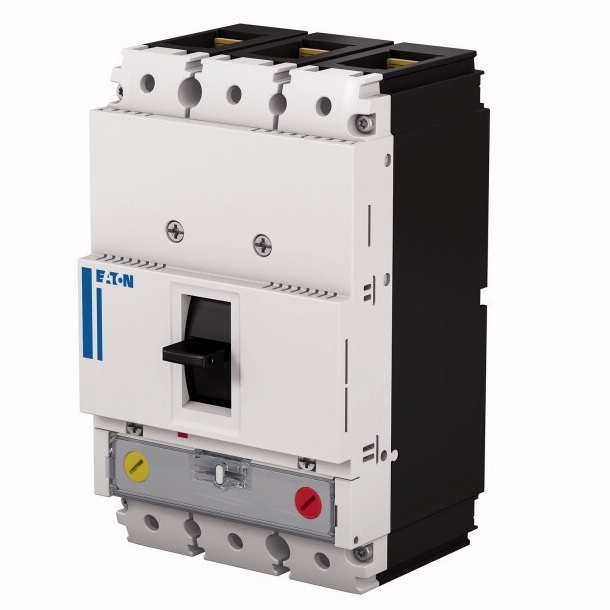

Intrerupator automat USOL Eaton Power Defense PDE13G0160TAAJ 3P 160A 36kA

Întrerupător automat USOL Eaton Power Defense PDE13G0160TAAJ este un aparat tripolar în carcasă turnată pentru protecția circuitelor și cablurilor la suprasarcină și scurtcircuit. Declanșatorul termomagnetic are reglaje separate pentru cele două tipuri de solicitare. Varianta de 160A este destinată montajului fix și are borne frontale de tip cutie.

Întrerupător automat USOL cu protecție reglabilă

Întrerupătorul Eaton PDE13G0160TAAJ permite reglarea protecției la suprasarcină între 128A și 160A. Acest interval oferă posibilitatea de a stabili pragul termic potrivit circuitului, în limitele aparatului. Curentul nominal rămâne 160A; valoarea înscrisă în denumire nu înseamnă că declanșatorul termic este fix la 160A.

Declanșarea magnetică instantanee are un reglaj separat, între 800A și 1280A. Pragul magnetic privește intervenția la scurtcircuit, în timp ce reglajul termic privește suprasarcina. Separarea lor contează în distribuția electrică: alegerea unei valori pentru protecția la suprasarcină nu stabilește automat și pragul instantaneu.

Protecție pentru circuite și cabluri

Întrerupător automat USOL Eaton din seria Power Defense are funcția de protecție a sistemului și a cablurilor. Construcția cu trei poli îl identifică pentru circuite trifazate în care sunt necesare trei căi de curent prin același aparat. Declanșatorul este termomagnetic, iar cele două reglaje sunt calibrate la temperatura de 40°C.

Modelul face parte din cadrul constructiv PDE1. Pentru identificarea exactă la comandă, codul complet este PDE13G0160TAAJ. El distinge această configurație de alte întrerupătoare Power Defense cu același curent nominal, dar cu un alt număr de poli, alte borne sau alt nivel al capacității de rupere.

Capacitate de rupere raportată la tensiunea circuitului

Întrerupătorul Eaton PDE13G0160TAAJ are capacitatea de rupere de serviciu Ics de 36kA la 400/415V AC. Aceasta este valoarea relevantă când se analizează varianta pentru un circuit care funcționează la tensiunea respectivă. Curentul nominal de 160A și capacitatea de rupere de 36kA descriu lucruri diferite: funcționarea curentă a circuitului și comportamentul aparatului la scurtcircuit.

La 230V AC, Ics este 50kA, iar la 440V AC este 22.5kA. Valoarea de 36kA din denumire se referă la 400/415V AC și nu se extinde la întregul domeniu de tensiune. Tensiunea maximă nominală de utilizare este 440V AC; capacitatea de rupere se citește întotdeauna pentru tensiunea concretă a circuitului.

Este indicată și o tensiune nominală de 250V DC. Valorile Ics de mai sus sunt însă specificate pentru curent alternativ la 50/60Hz. Ele nu trebuie atribuite unui circuit de curent continuu, pentru care aceste cifre nu sunt prezentate ca valori de rupere.

Racordare frontală într-un tablou electric

Întrerupătorul Power Defense PDE13G0160TAAJ are borne standard de tip cutie, poziționate frontal. Montajul de bază este fix; montarea pe șină DIN este indicată ca opțiune. Aceste detalii ajută la alegerea execuției când spațiul din tablou, poziția conductoarelor și accesul la racorduri sunt deja stabilite.

Dimensiunile produsului sunt 8.9cm lățime, 8.7cm înălțime și 14.5cm adâncime. Acestea reprezintă gabaritul aparatului, fără spațiul suplimentar necesar pentru conductoare și manevrare. Gradul de protecție indicat pentru aparat este IP2X; gradul de protecție al tabloului complet depinde de ansamblul în care este montat.

Întrerupătorul este indicat pentru 25.000 de manevre mecanice, cu o frecvență maximă de 120 de operații pe oră. Aceste două valori descriu limite diferite ale manevrării. Modelul nu are contacte auxiliare integrate în echiparea indicată, iar acționarea motorizată este o opțiune, nu o componentă inclusă.

Erori frecvente la alegerea întrerupătorului automat USOL

Confundarea curentului nominal cu reglajul termic

Întrerupătorul automat USOL Eaton PDE13G0160TAAJ este nominal de 160A, dar protecția la suprasarcină se reglează între 128A și 160A. Alegerea numai după inscripția 160A poate fi greșită pentru un circuit care necesită un prag termic sub limita de 128A.

Preluarea valorii de 36kA la orice tensiune

Întrerupătorul Eaton PDE13G0160TAAJ are Ics de 36kA la 400/415V AC și de 22.5kA la 440V AC. Folosirea valorii mai mari pentru un circuit de 440V supraestimează capacitatea de rupere de serviciu. Tensiunea circuitului stabilește care valoare Ics se aplică.

Presupunerea că accesoriile sunt incluse

Întrerupătorul Power Defense vine cu borne de tip cutie, dar nu are contacte auxiliare integrate. Acționarea motorizată și montajul pe șină DIN sunt indicate ca opțiuni. O comandă făcută doar după codul aparatului nu include automat aceste funcții sau accesorii.

Întrebări frecvente despre întrerupătorul automat USOL

Ce protejează întrerupătorul automat USOL Eaton PDE13G0160TAAJ?

Întrerupătorul automat USOL Eaton PDE13G0160TAAJ protejează circuite și cabluri la suprasarcină și scurtcircuit. Declanșatorul său termomagnetic permite reglajul termic și pe cel magnetic în intervale distincte.

Care este domeniul de reglaj pentru scurtcircuit?

Întrerupătorul Eaton PDE13G0160TAAJ are pragul magnetic instantaneu reglabil între 800A și 1280A. Acest domeniu nu reprezintă capacitatea de rupere: la 400/415V AC, capacitatea de rupere de serviciu Ics este 36kA.

Are modelul PDE13G0160TAAJ contacte auxiliare incluse?

Nu, întrerupătorul PDE13G0160TAAJ nu are contacte auxiliare integrate în configurația indicată. Racordurile standard ale circuitului principal sunt borne frontale de tip cutie; acestea nu îndeplinesc rolul unor contacte auxiliare de semnalizare.
