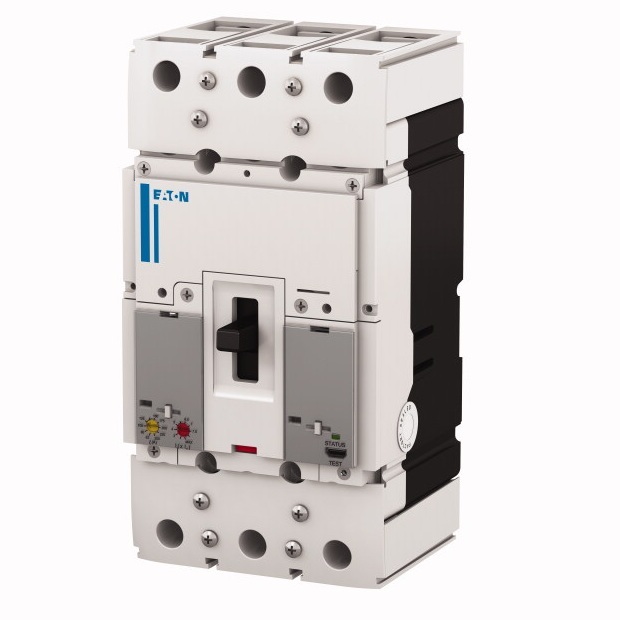

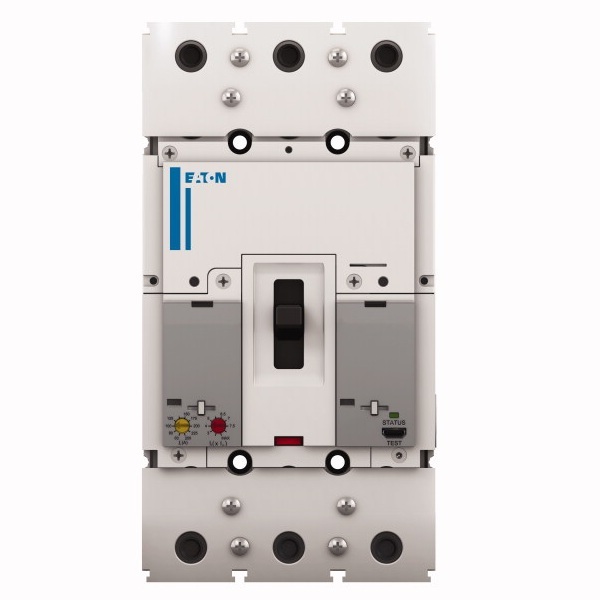

Intrerupator automat USOL Eaton Power Defense PDE23G0200TAAS 3P 200A 36kA

Întrerupător automat USOL Eaton Power Defense PDE23G0200TAAS este un aparat tripolar în carcasă turnată pentru protecția circuitelor și cablurilor la suprasarcină și scurtcircuit. Are curent nominal de 200A, declanșator termomagnetic reglabil și capacitate de rupere de serviciu Ics de 36kA la 400/415V AC. Varianta este echipată cu borne frontale cu șurub.

Întrerupător automat USOL cu două reglaje de protecție

Întrerupătorul Eaton PDE23G0200TAAS permite reglarea protecției termice la suprasarcină între 160A și 200A. Curentul nominal al aparatului rămâne 200A, însă pragul termic poate fi stabilit în intervalul indicat. Pentru alegerea variantei contează atât curentul nominal, cât și valoarea la care circuitul trebuie protejat împotriva unei suprasarcini.

Declanșarea magnetică instantanee are un reglaj separat, între 1000A și 1600A. Aceasta privește răspunsul la scurtcircuit. Valoarea magnetică nu este curentul pe care aparatul îl poate transporta continuu și nici capacitatea sa de rupere. Cele trei date — curent nominal, prag de declanșare și capacitate de rupere-au fiecare un rol diferit în alegerea protecției.

Protecția circuitelor și cablurilor

Întrerupător automat USOL Eaton PDE23G0200TAAS are funcție de protecție a sistemului și a cablurilor. Aparatul are trei poli și face parte din cadrul constructiv Power Defense PDE2. Reglajele termic și magnetic ale declanșatorului sunt calibrate la 40°C, condiție care însoțește valorile indicate pentru această variantă.

Codul PDE23G0200TAAS identifică execuția exactă: aparat tripolar de 200A, cu borne cu șurub și nivel de rupere indicat de 36kA la 400/415V AC. Păstrarea codului complet în denumire ajută la identificarea bornelor și a variantei de protecție la comandă.

Capacitate de rupere pentru tensiunea circuitului

Întrerupătorul Eaton Power Defense are capacitatea de rupere de serviciu Ics de 36kA la 400/415V AC. Valoarea este legată de această tensiune și trebuie raportată la curentul de scurtcircuit prospectiv din punctul instalației în care va fi folosit aparatul. Curentul nominal de 200A descrie funcționarea circuitului, nu nivelul scurtcircuitului pe care îl poate întrerupe.

La 230V AC, Ics este 50kA, iar la 440V AC este 22.5kA. Prin urmare, cifra de 36kA din denumirea comercială nu reprezintă o valoare constantă pentru toate tensiunile. Tensiunea maximă nominală de utilizare în curent alternativ este 440V, iar capacitatea de rupere aplicabilă se citește pentru tensiunea concretă a circuitului.

Modelul are indicată și o tensiune nominală de 250V DC. Valorile Ics menționate mai sus sunt date pentru curent alternativ la 50/60Hz. Ele nu stabilesc, prin ele însele, capacitatea de rupere a aparatului într-un circuit de curent continuu.

Borne cu șurub și montaj fix în tablou

Întrerupătorul PDE23G0200TAAS are conexiuni frontale și borne cu șurub în echiparea standard. Această configurație contează când racordurile trebuie să fie accesibile din fața aparatului și când tipul de bornă este stabilit pentru tablou. Aparatul este destinat montajului fix, iar montarea pe șină DIN este indicată ca opțiune.

Gabaritul este de 10.3cm lățime, 8.9cm înălțime și 20.1cm adâncime. Adâncimea este relevantă la stabilirea spațiului disponibil în tablou, împreună cu locul necesar conductoarelor și accesului la racorduri. Gradul de protecție indicat pentru aparat este IP2X; gradul de protecție al tabloului complet depinde de ansamblul în care acesta este integrat.

Fișa indică o pierdere de putere de 58W pentru aparat, informație relevantă pentru evaluarea termică a tabloului. Durabilitatea mecanică indicată este de 20.000 de operații, cu maximum 120 de operații pe oră. Aceste valori descriu aspecte diferite ale manevrării și nu reprezintă o durată de utilizare exprimată în ani.

Varianta nu are contacte auxiliare integrate. Acționarea motorizată este prezentată ca opțiune și nu face parte din configurația de bază identificată prin codul PDE23G0200TAAS.

Erori frecvente la alegerea întrerupătorului automat USOL

Confundarea curentului nominal cu reglajul termic

Întrerupătorul automat USOL Eaton PDE23G0200TAAS are curent nominal de 200A, însă reglajul la suprasarcină începe la 160A. Alegerea exclusiv după inscripția 200A poate duce la un aparat care nu oferă pragul termic necesar dacă circuitul cere o valoare sub 160A.

Folosirea valorii de 36kA la orice tensiune

Întrerupătorul Eaton PDE23G0200TAAS are Ics de 36kA la 400/415V AC, dar de 22.5kA la 440V AC. Preluarea valorii de 36kA pentru un circuit de 440V supraestimează capacitatea de rupere de serviciu. Tensiunea circuitului decide care valoare se aplică.

Presupunerea că opțiunile sunt incluse

Întrerupătorul Power Defense are standard borne cu șurub, dar nu are contacte auxiliare integrate. Acționarea motorizată și montajul pe șină DIN sunt indicate ca opțiuni. Aceste funcții nu trebuie trecute în echiparea inclusă a variantei de bază.

Întrebări frecvente despre întrerupătorul automat USOL

Ce protejează întrerupătorul automat USOL Eaton PDE23G0200TAAS?

Întrerupătorul automat USOL Eaton PDE23G0200TAAS protejează circuite și cabluri la suprasarcină și scurtcircuit. Declanșatorul termomagnetic permite reglarea separată a pragului termic și a celui magnetic instantaneu.

Ce tip de borne are varianta PDE23G0200TAAS?

Varianta PDE23G0200TAAS are borne frontale cu șurub în echiparea standard. Poziția racordurilor și tipul bornelor sunt caracteristici ale acestei execuții, identificate prin codul complet al produsului.

Poate fi reglat pragul magnetic sub 1000A?

Nu, întrerupătorul PDE23G0200TAAS permite reglarea declanșării magnetice instantanee între 1000A și 1600A. Intervalul de 160–200A aparține protecției termice la suprasarcină și nu extinde domeniul reglajului magnetic.
