Intrerupator automat USOL Eaton 3P 250A 36kA PDE23G0250TAAS

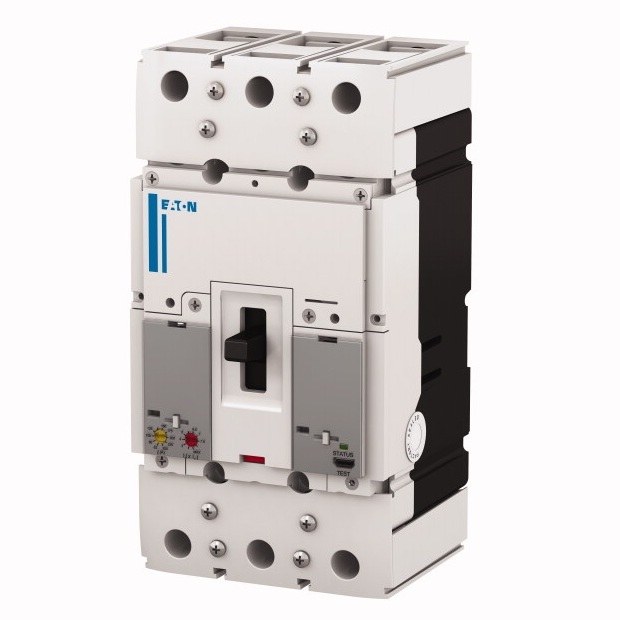

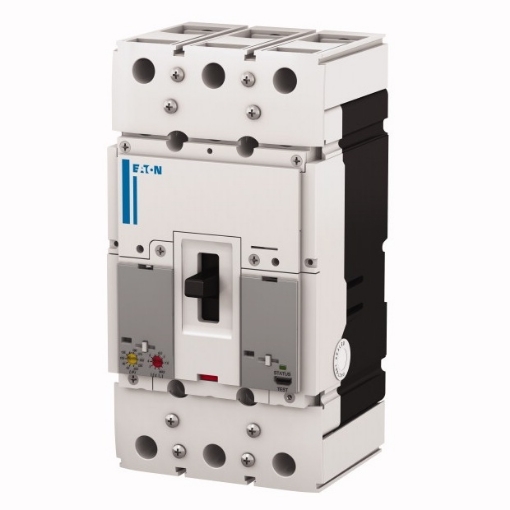

Întrerupător automat USOL Eaton Power Defense PDE23G0250TAAS este un aparat tripolar în carcasă turnată pentru protecția sistemului electric și a cablurilor la suprasarcină și scurtcircuit. Varianta de 250A are declanșator termomagnetic reglabil, borne frontale cu șurub și capacitate de rupere de serviciu Ics de 36kA la 400/415V AC.

Întrerupător automat USOL pentru circuite de distribuție

Întrerupătorul Eaton PDE23G0250TAAS permite stabilirea separată a pragului termic și a celui magnetic. Protecția termică răspunde la suprasarcină și se reglează între 200A și 250A. Curentul nominal al aparatului este 250A, însă această valoare nu obligă la folosirea reglajului termic maxim.

Declanșarea magnetică instantanee se reglează între 1250A și 2000A. Ea intervine pentru solicitarea de scurtcircuit, în timp ce reglajul termic privește suprasarcina. Valorile celor două intervale nu sunt interschimbabile: pragul magnetic nu stabilește curentul admis în funcționare continuă, iar valoarea termică nu descrie capacitatea de rupere.

Reglaje adaptate circuitului protejat

Întrerupător automat USOL Eaton PDE23G0250TAAS are funcție de protecție a sistemului și a cablurilor. Cele două reglaje permit corelarea răspunsului termomagnetic cu datele circuitului în limitele disponibile ale aparatului. Pragurile sunt calibrate la 40°C, condiție asociată valorilor indicate pentru această variantă.

Modelul aparține cadrului constructiv PDE2 din seria Power Defense și are trei poli. Codul complet PDE23G0250TAAS identifică execuția cu borne cu șurub. Pentru o comandă precisă, contează codul întreg, împreună cu numărul de poli, curentul nominal și nivelul de rupere la tensiunea utilizată.

Ruperea scurtcircuitului la tensiunea rețelei

Întrerupătorul Eaton Power Defense are capacitate de rupere de serviciu Ics de 36kA la 400/415V AC. Această valoare este relevantă pentru selectarea aparatului într-un circuit cu tensiunea respectivă. Curentul nominal de 250A descrie o altă caracteristică: nu poate fi folosit în locul capacității de rupere atunci când se evaluează un posibil scurtcircuit.

Ics este de 50kA la 230V AC și de 22.5kA la 440V AC. Prin urmare, valoarea de 36kA din denumire se aplică la 400/415V AC. Dacă tensiunea circuitului este diferită, se folosește valoarea indicată pentru acea tensiune, fără a extinde cifra din titlu la întregul domeniu de funcționare.

Tensiunea nominală maximă de utilizare este 440V AC. Este indicată și o tensiune nominală de 250V DC, însă valorile Ics prezentate pentru 230V, 400/415V și 440V sunt valori pentru curent alternativ la 50/60Hz. Ele nu descriu capacitatea de rupere în curent continuu.

Borne frontale cu șurub și gabarit pentru tablou

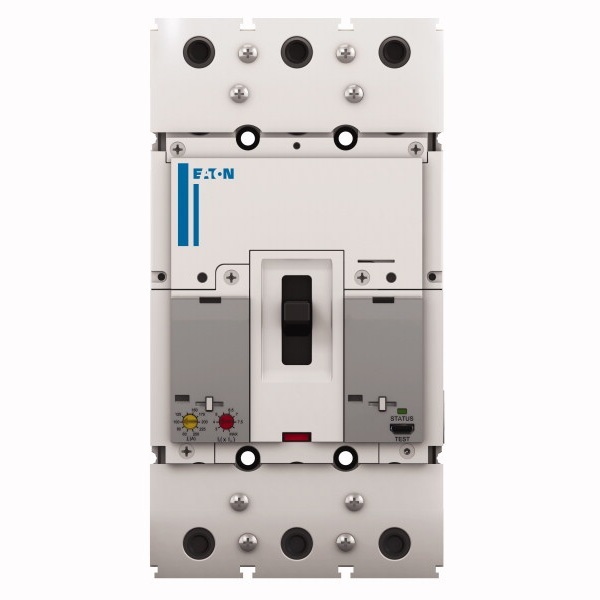

Întrerupătorul PDE23G0250TAAS are racordurile circuitului principal pe partea frontală și borne cu șurub în echiparea standard. Configurația oferă o informație concretă pentru proiectarea conexiunilor în tablou și pentru identificarea aparatului la înlocuire. Montajul indicat este fix, iar montarea pe șină DIN este opțională.

Aparatul măsoară 10.3cm în lățime, 8.9cm în înălțime și 20.1cm în adâncime. Adâncimea de 20.1cm privește produsul propriu-zis; locul necesar racordării conductoarelor și manevrării se ia în calcul separat în ansamblul tabloului. Gradul de protecție indicat pentru aparat este IP2X.

Durabilitatea mecanică indicată este de 20.000 de operații, iar frecvența maximă este de 120 de operații pe oră. Fișa indică și o pierdere de putere de 58W, relevantă pentru evaluarea termică a tabloului. Acești parametri descriu condiții diferite de integrare și utilizare, fără a reprezenta o durată garantată în ani.

Varianta nu are contacte auxiliare integrate. Acționarea motorizată apare ca opțiune și nu face parte din echiparea standard identificată prin codul PDE23G0250TAAS.

Erori frecvente la alegerea întrerupătorului automat USOL

Confundarea celor 250A cu un reglaj fix

Întrerupătorul automat USOL Eaton PDE23G0250TAAS are curent nominal de 250A, dar protecția la suprasarcină se reglează între 200A și 250A. Alegerea doar după curentul nominal poate fi nepotrivită dacă circuitul necesită un prag termic sub 200A.

Aplicarea valorii de 36kA la 440V

Întrerupătorul Eaton PDE23G0250TAAS are Ics de 36kA la 400/415V AC și de 22.5kA la 440V AC. Preluarea valorii din denumire pentru un circuit de 440V supraestimează capacitatea de rupere de serviciu la acea tensiune.

Confundarea echipării standard cu opțiunile

Întrerupătorul Power Defense are standard borne frontale cu șurub, dar nu are contacte auxiliare integrate. Acționarea motorizată și montarea pe șină DIN sunt opționale. Ele nu trebuie presupuse ca fiind incluse doar pentru că apar în datele gamei.

Întrebări frecvente despre întrerupătorul automat USOL

Ce protejează întrerupătorul automat USOL Eaton PDE23G0250TAAS?

Întrerupătorul automat USOL Eaton PDE23G0250TAAS protejează sistemul electric și cablurile la suprasarcină și scurtcircuit. Declanșatorul termomagnetic are reglaj termic de 200–250A și reglaj magnetic instantaneu de 1250–2000A.

Ce borne sunt incluse la PDE23G0250TAAS?

Întrerupătorul PDE23G0250TAAS este echipat standard cu borne frontale cu șurub. Tipul bornelor face parte din identificarea acestei variante și contează pentru racordarea circuitului principal în tablou.

Se poate regla declanșarea instantanee sub 1250A?

Nu, întrerupătorul Eaton PDE23G0250TAAS permite reglaj magnetic instantaneu între 1250A și 2000A. Intervalul de 200–250A aparține protecției termice la suprasarcină și nu extinde reglajul pentru scurtcircuit.
