Intrerupator automat USOL Eaton Power Defense PDE33G0400TAAS 3P 400A 36kA

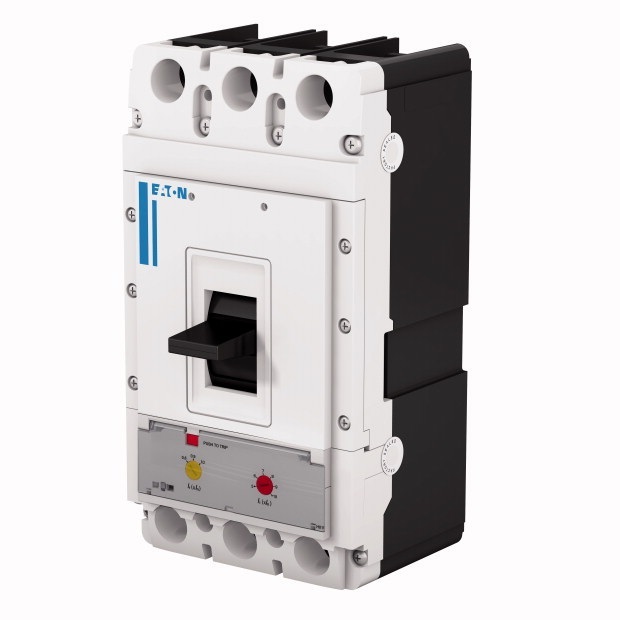

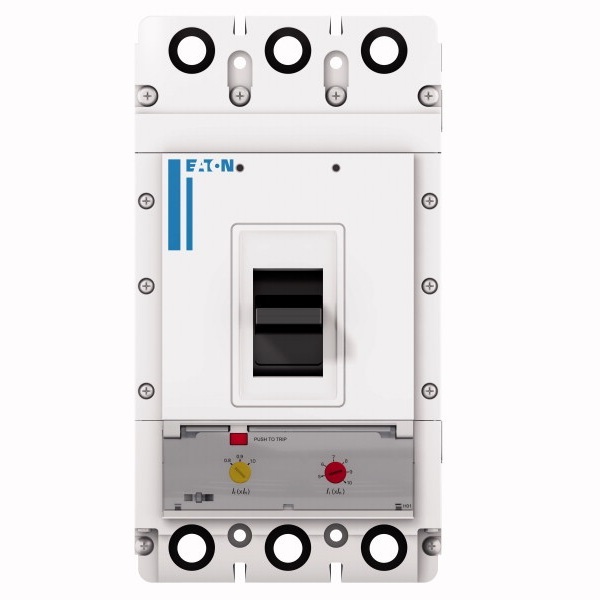

Întrerupător automat USOL Eaton Power Defense PDE33G0400TAAS este un aparat tripolar în carcasă turnată, destinat protecției circuitelor și cablurilor la suprasarcină și scurtcircuit. Face parte din gama Power Defense, are curent nominal de 400A și este echipat cu declanșator termomagnetic reglabil. Identificarea după codul complet PDE33G0400TAAS este utilă la comandă, deoarece aparatele din aceeași gamă pot avea curenți nominali, reglaje și dimensiuni diferite.

Modelul este prevăzut în echiparea standard cu borne frontale cu șurub și se montează fix. Înainte de alegerea lui pentru un tablou, trebuie verificate atât curentul necesar circuitului, cât și spațiul disponibil, caracteristicile alimentării și cerințele de protecție ale instalației. Reglajele disponibile permit stabilirea pragurilor de declanșare în raport cu circuitul protejat; valorile potrivite se aleg pe baza proiectului electric.

Reglajele întrerupătorului automat USOL de 400A

Partea termică a declanșatorului se reglează între 320A și 400A. Acest reglaj privește protecția la suprasarcină și trebuie corelat cu sarcina și cu capacitatea cablurilor din circuit. Curentul nominal de 400A indică mărimea aparatului, însă nu înlocuiește verificarea valorii la care va fi setată protecția termică în instalația concretă.

Pragul magnetic instantaneu poate fi reglat între 2000A și 3200A. El privește reacția la curenți mari de scurtcircuit. La stabilirea reglajului contează caracteristicile circuitului și coordonarea cu celelalte aparate de protecție.

Capacitatea de rupere și condițiile de instalare

Capacitatea de rupere în serviciu Ics este de 36kA la 400/415V AC. Fișa indică și 50kA la 230V AC, respectiv 22.5kA la 440V AC, la frecvența de 50/60Hz. Capacitatea de rupere depinde astfel de tensiunea de lucru: la verificarea proiectului se folosește valoarea corespunzătoare tensiunii reale a circuitului, împreună cu curentul de scurtcircuit estimat în punctul de montaj.

Tensiunea maximă de utilizare indicată pentru curent alternativ este 440V AC. Aparatul are grad de protecție IP2X și este prevăzut pentru montaj fix; montarea pe șină DIN necesită accesoriul opțional corespunzător. Verificarea compatibilității cu tabloul și cu accesoriile se face pentru cadrul PDE3, nu doar după curentul nominal înscris pe aparat.

Dimensiunile sunt de 13.8cm lățime, 13.8cm înălțime și 25.7cm lungime, iar masa indicată este de 6kg. Aceste valori ajută la planificarea amplasării și a spațiului pentru racorduri. Fișa indică o durată de viață mecanică de 15.000 de manevre și o frecvență maximă de 60 de manevre pe oră. Contactele auxiliare nu sunt integrate în configurația standard, iar acționarea motorizată este opțională.

Erori frecvente la alegerea întrerupătorului automat USOL

• Alegerea capacității de rupere de 50kA fără verificarea tensiunii: această valoare este indicată la 230V AC; la 400/415V AC, Ics este 36kA.
• Considerarea curentului nominal de 400A drept singurul reglaj disponibil: protecția termică se poate seta între 320A și 400A.
• Planificarea montajului pe șină DIN sau a semnalizării prin contacte auxiliare ca echipare inclusă: acestea trebuie verificate și comandate separat, după caz.

Întrebări frecvente despre PDE33G0400TAAS

Ce tip de protecție oferă acest model?

Declanșatorul termomagnetic asigură protecția circuitelor și cablurilor la suprasarcină și scurtcircuit, cu prag termic și prag magnetic reglabil în intervalele indicate în fișa tehnică.

Care este capacitatea de rupere la 400/415V AC?

Capacitatea de rupere în serviciu Ics este de 36kA la această tensiune. Valoarea se verifică în raport cu curentul de scurtcircuit calculat pentru locul instalării.

Include contacte auxiliare sau acționare motorizată?

Modelul nu are contacte auxiliare integrate. Acționarea motorizată este opțională; compatibilitatea și accesoriile necesare trebuie verificate pentru varianta comandată.
