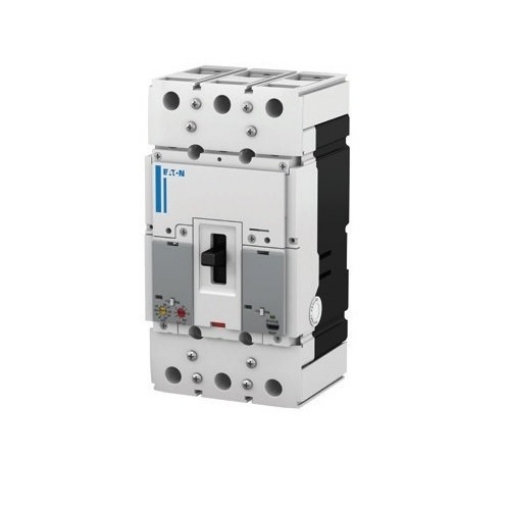

Intrerupator automat USOL EATON Power Defense PDE2 4P 250A 36kA PDE24G0250TAAS

Întrerupător automat USOL EATON PDE24G0250TAAS este un aparat tetrapolar în carcasă turnată, din gama Power Defense, destinat protecției instalațiilor și cablurilor la suprasarcină și scurtcircuit. Are curent nominal de 250A și declanșator termomagnetic reglabil. La 400-415V AC, capacitatea sa de rupere de serviciu Ics este de 36kA.

Întrerupător automat USOL cu patru poli pentru protecția circuitului

Întrerupător automat USOL EATON PDE24G0250TAAS are patru poli acționați prin manetă. Configurația tetrapolară permite integrarea lui în schemele care cer un aparat cu patru poli. Pentru alegerea variantei contează atât această configurație, cât și curentul circuitului și capacitatea de rupere necesară la tensiunea de utilizare.

Declanșatorul termomagnetic îndeplinește două funcții de protecție. Reglajul termic privește suprasarcina, iar reglajul magnetic privește declanșarea instantanee la curenți de defect ridicați. Fiecare prag răspunde unei condiții diferite a circuitului; niciunul nu reprezintă capacitatea de rupere a întrerupătorului.

Reglaj termic între 200A și 250A

Pragul termic Ir poate fi reglat între 200A și 250A. Curentul nominal de 250A identifică aparatul, în timp ce reglajul Ir stabilește pragul protecției la suprasarcină în intervalul disponibil. Dacă circuitul necesită un prag sub 200A, acest model nu oferă reglajul respectiv.

Intervalul de reglaj permite adaptarea protecției fără a trata valoarea nominală ca pe un prag fix. Caracteristicile circuitului și ale conductoarelor determină valoarea necesară; simpla alegere a unui întrerupător de 250A nu stabilește automat și reglajul potrivit.

Reglaj magnetic între 1250A și 2000A

Pragul magnetic Ii poate fi reglat între 1250A și 2000A. El stabilește nivelul declanșării instantanee și se analizează separat de protecția la suprasarcină. Declanșatorul termomagnetic al acestei variante este calibrat la 40°C.

Un prag Ii exprimat în amperi nu trebuie confundat cu Ics, exprimată în kiloamperi. Primul privește declanșarea protecției, iar al doilea capacitatea de rupere de serviciu la o anumită tensiune. Ambele valori sunt necesare pentru evaluarea aparatului, dar răspund unor întrebări diferite.

Capacitatea de rupere se alege la tensiunea instalației

La 400-415V AC și 50-60Hz, întrerupătorul PDE24G0250TAAS are Ics de 36kA. Pentru alegerea lui, această valoare se raportează la curentul de scurtcircuit din punctul de instalare. Mențiunea „36kA” din denumire are, așadar, o condiție de tensiune precisă.

La 230V AC, Ics este de 50kA. La 440V AC, Ics este de 22.5kA. Într-un circuit de 440V, evaluarea se face folosind valoarea de 22.5kA; valoarea de 36kA aparține tensiunii de 400-415V AC. Tensiunea maximă de utilizare în curent alternativ este de 440V.

Tensiunea de izolație Ui este de 800V AC. Aceasta caracterizează izolația aparatului și nu mărește tensiunea maximă de utilizare. Separarea dintre Ui și Ue evită alegerea întrerupătorului pentru o tensiune de lucru pe care această variantă nu o acoperă.

Montaj fix și conexiuni frontale în tablou

Întrerupător automat USOL EATON PDE24G0250TAAS este un aparat cu montaj fix și borne cu șurub pentru circuitul principal. Conexiunile sunt poziționate frontal, iar maneta permite acționarea manuală. Montajul pe șină DIN este opțional și se ia în calcul în funcție de configurația tabloului.

Corpul aparatului are lungimea sau adâncimea de 20.1cm, înălțimea de 8.9cm și lățimea de 14cm. Greutatea este de 2.268kg. Dimensiunile ajută la evaluarea spațiului ocupat în tablou, alături de spațiul necesar conexiunilor frontale și accesului la manetă.

Gradul de protecție al aparatului este IP2X. Acesta nu exprimă protecție la apă a tabloului complet. Întrerupătorul nu are contacte auxiliare integrate, iar acționarea motorizată este opțională. Dacă sunt necesare semnalizarea stării sau comanda motorizată, echiparea pentru acele funcții se stabilește separat.

Erori frecvente la alegerea unui întrerupător automat USOL

Alegerea întrerupătorului automat USOL doar după curentul nominal

Valoarea de 250A nu arată singură dacă pragul de suprasarcină cerut poate fi realizat. Reglajul Ir al modelului PDE24G0250TAAS începe la 200A. Dacă este necesar un prag mai mic, acesta nu poate fi obținut prin reglarea aparatului sub limita sa.

Folosirea valorii de 36kA pentru orice tensiune

Ics de 36kA se aplică la 400-415V AC. La 440V AC, valoarea este 22.5kA. Preluarea celor 36kA într-o evaluare pentru 440V ar supraestima capacitatea de rupere disponibilă în acel circuit.

Presupunerea că funcțiile opționale sunt incluse

Întrerupătorul are manetă pentru acționare manuală și nu are contacte auxiliare integrate. Acționarea motorizată și montajul pe șină DIN sunt opțiuni, nu caracteristici care confirmă prezența accesoriilor respective în echiparea de bază.

Întrebări frecvente despre întrerupătorul automat USOL

Întrerupătorul automat USOL PDE24G0250TAAS are declanșator electronic?

Întrerupător automat USOL EATON PDE24G0250TAAS are declanșator termomagnetic. Protecția la suprasarcină și declanșarea instantanee au praguri reglabile în intervalele Ir și Ii ale acestui model.

La ce tensiune se aplică valoarea de 36kA?

Întrerupătorul EATON are Ics de 36kA la 400-415V AC și 50-60Hz. La 440V AC, Ics este de 22.5kA. Tensiunea circuitului determină valoarea care trebuie folosită la evaluarea capacității de rupere.

Câte manevre permite întrerupătorul PDE24G0250TAAS?

Întrerupătorul PDE24G0250TAAS admite maximum 120 de operații pe oră și are o durată de viață mecanică de 20000 de operații. Aceste valori descriu manevrarea mecanismului; ele nu reprezintă un număr de întreruperi ale scurtcircuitelor.
