Intrerupator bipolar GEWISS ChoruSmart GW10006 2P 10AX 250V 1 modul alb

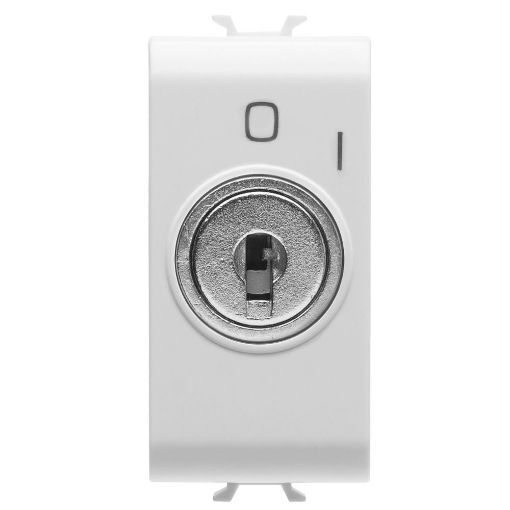

Întrerupătorul bipolar GEWISS ChoruSmart GW10006 este un dispozitiv modular 2P de 10AX la 250V c.a., prevăzut cu cheie și simbol 0/1. Varianta ocupă 1 modul, are finisaj alb lucios și este livrată cu două chei, extractibile în ambele poziții. Configurația cu cheie îl diferențiază de întrerupătoarele modulare comandate printr-un buton convențional și permite acționarea prin intermediul cheii dedicate.

Întrerupător bipolar 2P de 10AX cu comandă prin cheie

Întrerupătorul bipolar GEWISS GW10006 are configurație 2P și valoare nominală de 10AX la 250V c.a. Marcajul 2P indică o construcție bipolară, iar simbolul 0/1 oferă un reper vizual direct pentru cele două poziții ale comenzii.

Elementul de comandă este o cheie, nu un buton basculant standard. GEWISS livrează modelul GW10006 cu două chei, iar cheia poate fi extrasă în ambele poziții. Această particularitate trebuie luată în calcul atunci când este necesară o comandă diferită de cea oferită de un întrerupător modular obișnuit.

Produsul face parte din gama modulară ChoruSmart și are finisaj alb lucios. Ocupă un singur modul, ceea ce permite identificarea dinainte a spațiului necesar în configurația de aparataj compatibilă.

Ce înseamnă 10AX și 100W pentru lămpi LED

Întrerupătorul bipolar GEWISS ChoruSmart GW10006 este specificat la 10AX și 250V c.a. Pentru lămpi LED alimentate la 230V, producătorul declară o putere nominală de 100W. Valoarea pentru LED trebuie tratată separat de marcajul general 10AX, deoarece producătorul oferă explicit această limită pentru sarcina LED.

Această informație este utilă la alegere mai ales atunci când întrerupătorul este evaluat pentru comanda unei sarcini de iluminat LED. Nu este suficientă compararea exclusivă a numărului de module sau a aspectului exterior cu alte întrerupătoare din aceeași familie; caracteristicile electrice ale variantei trebuie să corespundă aplicației.

Borne cu șurub și capacitatea de conectare

Întrerupătorul bipolar GEWISS GW10006 utilizează borne cu șurub. Producătorul declară pentru conductoarele torsadate o capacitate de strângere de la minimum 0.75 mm² până la maximum 2 x 4 mm², iar pentru conductoarele solide de la minimum 0.5 mm² până la maximum 2 x 2.5 mm².

Tipul conductorului contează, deoarece domeniile declarate nu sunt identice pentru conductoarele torsadate și cele solide. Înainte de alegerea aparatului trebuie verificată corespondența dintre conductorul utilizat și capacitatea bornelor specificată pentru GW10006.

GEWISS declară și o rezistență a prinderii bornei la tracțiunea cablului mai mare de 50N. Rezistența izolației este mai mare de 5 MOhm, iar rezistența la tensiunea de test este declarată la 2000V, 50Hz, timp de un minut.

Construcție din tehnopolimer și caracteristici verificate

Corpul întrerupătorului GEWISS GW10006 este realizat din tehnopolimer. Pentru material sunt declarate un test cu fir incandescent la 850°C și termo-presiune cu bilă la 125°C. Produsul respectă standardul EN 60669-1.

Producătorul declară 40.000 de schimbări de poziție în condiția de test specificată la curent nominal, 250V c.a. și cosφ 0.6. Această valoare este o caracteristică tehnică de încercare a aparatului și nu trebuie interpretată ca o garanție privind o durată exactă de utilizare într-o instalație particulară.

Dimensiunile declarate sunt de aproximativ 44.4 x 22 x 44 mm. Lățimea de 22 mm corespunde configurației de 1 modul și este relevantă atunci când se stabilește spațiul ocupat în ansamblul modular.

Integrarea în gama modulară GEWISS

Întrerupătorul bipolar GEWISS GW10006 aparține familiei ChoruSmart de dispozitive modulare. Gama include dispozitive în mai multe dimensiuni și finisaje, astfel încât codul produsului, culoarea, numărul de module și funcția trebuie verificate atunci când se construiește o configurație completă.

Pentru alte dispozitive din aceeași familie poți consulta gama de întrerupătoare GEWISS Chorus sau selecția mai largă de prize și întrerupătoare modulare GEWISS Chorus.

Ce trebuie verificat înainte de alegere

Întrerupătorul bipolar GEWISS ChoruSmart GW10006 trebuie ales pornind de la funcția bipolară 2P, valoarea de 10AX la 250V c.a., comanda cu cheie și formatul de 1 modul. Aceste caracteristici îl separă de variantele ChoruSmart cu alte valori nominale, alt număr de poli sau comandă prin buton convențional.

Pentru o sarcină LED trebuie luată în calcul și valoarea nominală de 100W la 230V indicată de producător. La nivel mecanic, trebuie verificat tipul conductorului și domeniul acceptat de borne. În cazul unei configurații modulare existente, trebuie confirmate și integrarea în sistemul de aparataj și finisajul alb lucios.

Erori frecvente

Confundarea întrerupătorului GEWISS GW10006 cu o variantă standard fără cheie

Întrerupătorul bipolar GEWISS GW10006 este comandat cu cheie și este livrat cu două chei. Dacă aplicația necesită această formă de comandă, o variantă cu buton convențional nu este echivalentă funcțional doar pentru că are aceeași culoare sau același număr de module.

Alegerea după 10AX fără verificarea sarcinii LED

Întrerupătorul bipolar GEWISS GW10006 are marcaj 10AX, dar producătorul indică separat 100W ca putere nominală pentru lămpi LED la 230V. Pentru o aplicație cu iluminat LED trebuie verificată această valoare specifică, nu doar marcajul 10AX.

Confundarea formatului de 1 modul cu toate variantele ChoruSmart

Întrerupătorul bipolar GEWISS GW10006 ocupă 1 modul. Gama ChoruSmart include și dispozitive de alte dimensiuni, astfel încât formatul trebuie verificat după codul și specificațiile variantei, nu presupus din apartenența la aceeași gamă.

Ignorarea tipului conductorului

Întrerupătorul bipolar GEWISS GW10006 are domenii diferite de strângere pentru conductoare torsadate și solide. Verificarea secțiunii trebuie făcută împreună cu tipul conductorului pentru a rămâne în limitele declarate pentru borne.

Întrebări frecvente

Întrerupătorul bipolar GEWISS GW10006 este prevăzut cu cheie?

Întrerupătorul bipolar GEWISS GW10006 este comandat cu cheie și este livrat cu două chei. Cheia este extractibilă atât în poziția 0, cât și în poziția 1.

Câte module ocupă întrerupătorul bipolar GEWISS GW10006?

Întrerupătorul bipolar GEWISS GW10006 ocupă 1 modul. Varianta are finisaj alb lucios și dimensiuni declarate de aproximativ 44.4 x 22 x 44 mm.

Poate întrerupătorul GEWISS GW10006 să comande lămpi LED?

Întrerupătorul bipolar GEWISS GW10006 are o putere nominală declarată de 100W pentru lămpi LED la 230V. Această valoare trebuie verificată în raport cu sarcina LED care urmează să fie comandată.

Ce borne are întrerupătorul bipolar GEWISS GW10006?

Întrerupătorul bipolar GEWISS GW10006 are borne cu șurub. Capacitatea declarată este de 0.75–2 x 4 mm² pentru conductoare torsadate și 0.5–2 x 2.5 mm² pentru conductoare solide.
