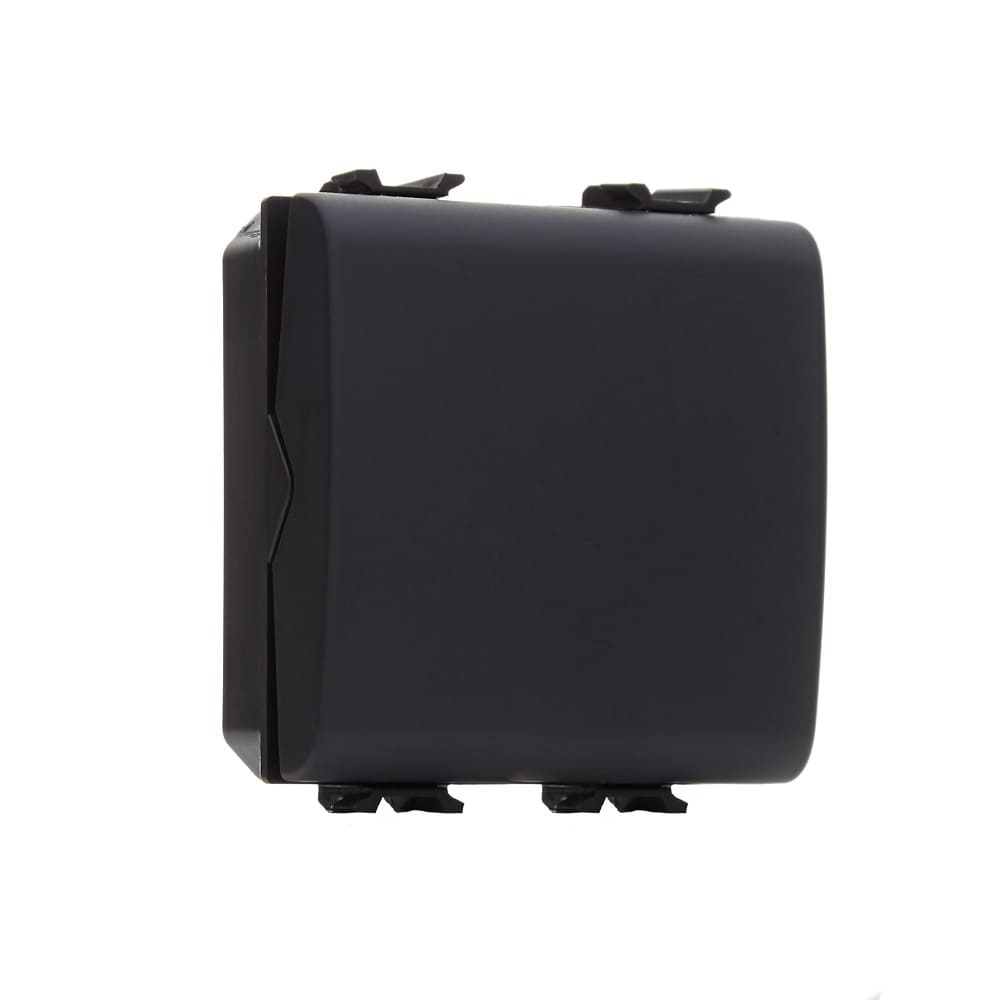

Intrerupator cap cruce GEWISS ChoruSmart GW12101 2 module 16AX negru satinat

Întrerupător cap cruce GEWISS ChoruSmart GW12101 este un mecanism modular 1P de 16AX la 250V, cu lățime de 2 module și finisaj negru satinat. Este destinat realizării funcției cap-cruce într-un circuit de comandă și face parte din familia de dispozitive modulare ChoruSmart, fiind identificat exact prin codul GW12101.

Pentru alegerea acestui model contează atât funcția electrică, cât și integrarea în sistem: 2 module, 1P, 16AX, 250V și culoare negru satinat. Carcasa este realizată din tehnopolimer, iar produsul este fabricat conform standardului EN 60669-1.

Funcția cap-cruce și locul într-un circuit de comandă

Un întrerupător cap cruce GEWISS precum GW12101 este utilizat atunci când schema electrică necesită funcția de comutator cruce. Alegerea nu trebuie făcută doar după aspectul mecanismului, deoarece întrerupătoarele simple, cap-scară și cap-cruce au funcții electrice diferite.

GW12101 este definit de producător drept comutator cruce 1P, cu curent nominal 16AX și tensiune nominală 250V. Aceste date permit identificarea exactă a mecanismului și îl diferențiază de variantele ChoruSmart cu alte funcții, alte configurații sau cu posibilitate de iluminare.

2 module și integrare în gama ChoruSmart

GW12101 ocupă 2 module, un criteriu esențial atunci când dimensionezi suportul și rama aparatajului modular. Numărul de module trebuie verificat înainte de alegere, deoarece influențează direct spațiul disponibil pentru celelalte dispozitive din aceeași configurație.

Dispozitivele modulare ChoruSmart sunt concepute pentru combinarea mecanismelor cu suporturile și ramele sistemului. Sistemul de cuplare frontală permite montarea și eliberarea mecanismelor fără îndepărtarea suportului. Pentru un ansamblu coerent, toate elementele trebuie alese din familii compatibile și în configurația modulară necesară.

Pentru alte mecanisme din aceeași familie poți consulta selecția de întrerupătoare GEWISS Chorus, iar pentru restul soluțiilor producătorului este disponibilă pagina GEWISS.

16AX la 250V și sarcina pentru iluminat LED

Acest întrerupător cap cruce GEWISS are configurație 1P, curent nominal 16AX și tensiune nominală de 250V. Notația 16AX trebuie păstrată în identificarea tehnică a produsului, deoarece aceasta este valoarea declarată oficial pentru GW12101.

Pentru lămpi LED la 230V, producătorul indică o putere nominală de 200W. Valoarea este specifică acestui mecanism și trebuie evaluată împreună cu caracteristicile sarcinii și cu proiectarea circuitului; nu trebuie înlocuită printr-o estimare derivată doar din valoarea de 16AX.

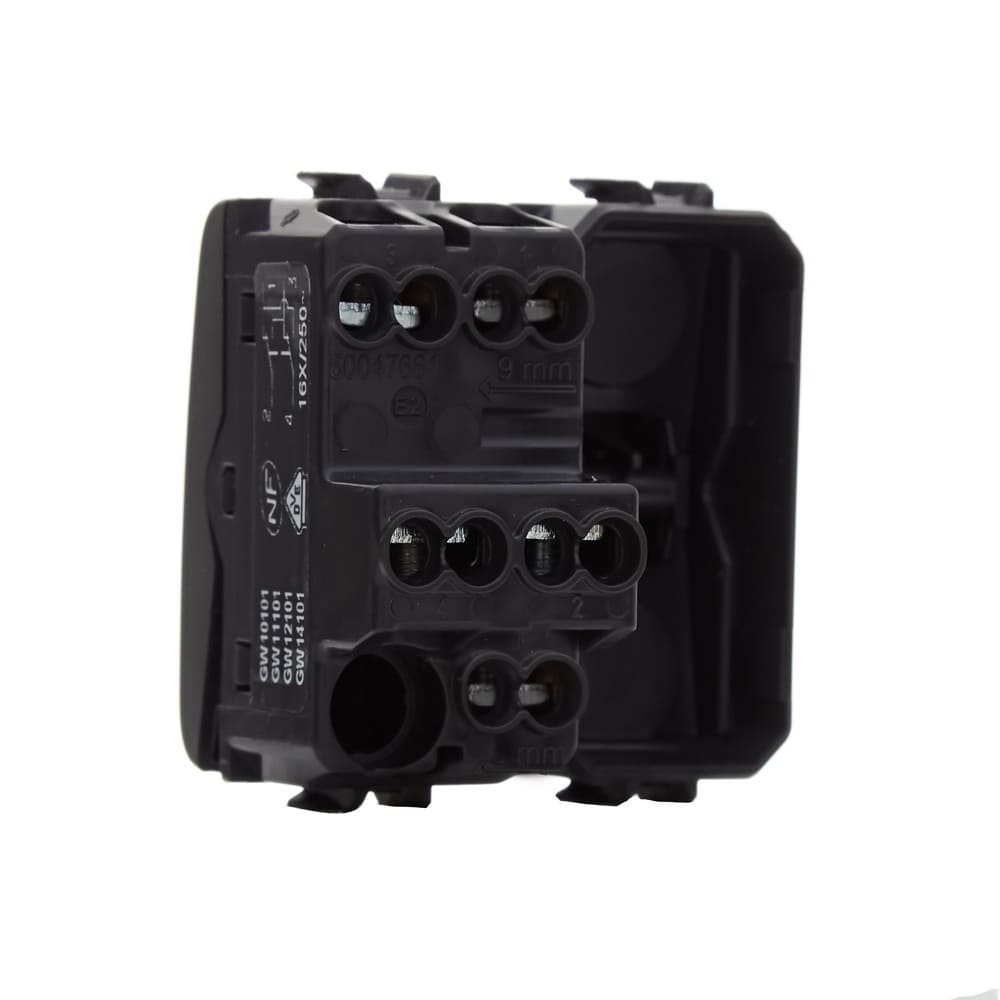

Borne și conductoare acceptate

GW12101 permite conectarea atât a conductoarelor solide, cât și a celor torsadate, în limite dimensionale definite. Respectarea secțiunilor acceptate de borne este importantă pentru realizarea conexiunii în condițiile prevăzute de producător.

• Pentru conductoare solide, capacitatea indicată este de la 0.5mm² până la 2x2.5mm².
• Pentru conductoare torsadate, capacitatea indicată este de la 0.75mm² până la 2x4mm².
• Rezistența la tracțiunea cablului la nivelul bornelor este declarată la peste 50N.

Aceste limite trebuie tratate ca parametri de selecție și instalare, nu ca recomandare pentru dimensionarea circuitului. Secțiunea conductorului și protecțiile electrice se stabilesc în funcție de proiectul instalației și de cerințele circuitului.

Rezistență mecanică și parametri verificați

GEWISS declară pentru GW12101 o durată de funcționare de 40.000 de schimbări de poziție la curentul nominal, 250V c.a. și cosφ 0.6. Produsul are rezistență de izolație mai mare de 5MΩ și rezistă la o tensiune de test de 2000V la 50Hz timp de un minut.

Testul cu fir incandescent este indicat la 850°C, iar testul de termopresiune cu bilă la 125°C. Aceste caracteristici descriu condițiile tehnice declarate pentru mecanism; ele nu trebuie transformate în afirmații generale despre rezistența întregului ansamblu montat.

Cum alegi corect GW12101

Selecția corectă începe cu funcția electrică. Dacă schema necesită un cap-cruce, verifică apoi seria de aparataj, numărul de module, culoarea și parametrii electrici. Pentru GW12101, identificarea completă este: ChoruSmart, cap-cruce, 1P, 16AX, 250V, 2 module și negru satinat.

• Funcție: comutator cap-cruce.
• Poli: 1P.
• Curent nominal: 16AX.
• Tensiune nominală: 250V.
• Număr module: 2.
• Culoare: negru satinat.
• Material: tehnopolimer.
• Standard: EN 60669-1.
• Cod producător: GW12101.

Erori frecvente

Confundarea întrerupătorului cap cruce GEWISS GW12101 cu un întrerupător cap-scară. Cele două mecanisme au funcții diferite în schema de comandă. Alegerea după culoare sau după numărul de module poate conduce la un mecanism nepotrivit; criteriul corect este funcția electrică cerută de circuit.

Folosirea valorii 16A în loc de 16AX pentru GW12101. Identificarea oficială a mecanismului este 1P 16AX la 250V. Păstrarea valorii 16AX evită pierderea unei informații tehnice relevante și diferențiază corect produsul în documentație și în comparațiile dintre mecanisme.

Ignorarea lățimii de 2 module. Întrerupătorul cap cruce GEWISS GW12101 ocupă 2 module. Dacă suportul sau configurația ramei a fost calculată pentru alt număr de module, mecanismul poate modifica distribuția disponibilă pentru celelalte componente.

Presupunerea compatibilității doar pentru că produsul este GEWISS. GW12101 aparține familiei ChoruSmart. La construirea ansamblului trebuie verificate familia, suportul, rama și numărul total de module, nu doar marca producătorului.

Întrebări frecvente

Ce tip de întrerupător este GEWISS GW12101?

GEWISS GW12101 este un întrerupător cap-cruce modular, 1P, 16AX la 250V, cu lățime de 2 module. Producătorul îl încadrează în gama ChoruSmart și îl oferă în finisaj negru satinat. Funcția cap-cruce trebuie să corespundă schemei electrice în care va fi utilizat.

Câte module ocupă întrerupătorul GEWISS GW12101?

Întrerupătorul cap cruce GEWISS GW12101 ocupă 2 module. Această dimensiune modulară trebuie luată în calcul împreună cu suportul, rama și celelalte mecanisme ale ansamblului, deoarece spațiul disponibil este distribuit în funcție de numărul de module al fiecărei componente.

Ce sarcină LED este declarată pentru GW12101?

GEWISS GW12101 are declarată o putere nominală de 200W pentru lămpi LED la 230V. Această valoare este specificată separat de parametrul 16AX și trebuie utilizată ca reper tehnic pentru produs, fără extrapolarea ei la alte tipuri de sarcini sau la alte mecanisme ChoruSmart.

Ce conductoare pot fi conectate la GEWISS GW12101?

GEWISS GW12101 acceptă conductoare solide de la 0.5mm² până la 2x2.5mm² și conductoare torsadate de la 0.75mm² până la 2x4mm². Aceste valori descriu capacitatea bornelor; dimensionarea conductorului pentru instalație se stabilește separat, în funcție de circuit.

GW12101 are LED inclus?

GEWISS GW12101 este varianta neutră de comutator cruce și nu este prezentat ca mecanism iluminat. Variantele iluminabile din familie folosesc unități de semnalizare LED care nu sunt incluse, motiv pentru care codul exact al mecanismului trebuie verificat atunci când este necesară o funcție de semnalizare.
