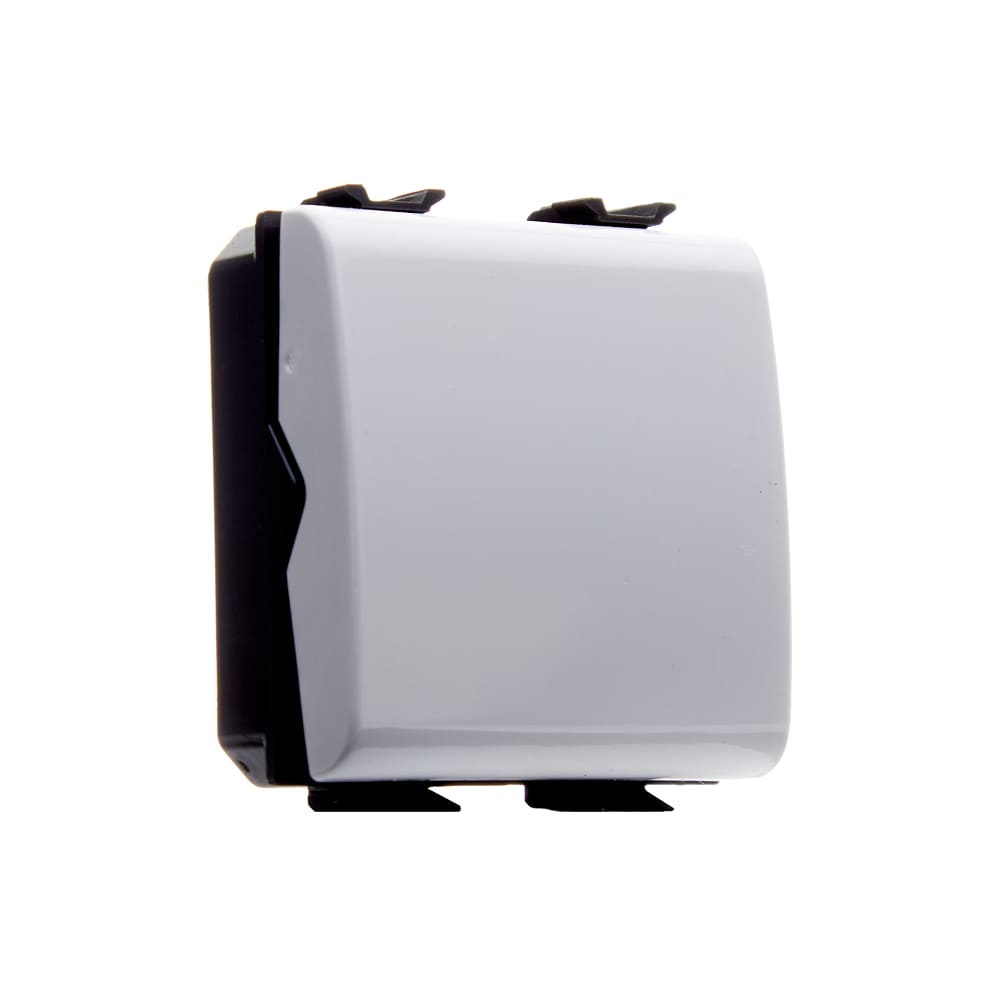

Intrerupator cap scara GEWISS ChoruSmart GW10071 2 module 16AX 250V alb lucios

Întrerupător cap scară GEWISS ChoruSmart GW10071 este un aparat modular bidirecțional 1P, destinat comenzii unui circuit de iluminat din două puncte. Funcționează la 250V AC, are caracteristică nominală 16AX, ocupă 2 module și este realizat în finisaj alb lucios.

Modelul GW10071 folosește o tastă neutră și borne cu șurub. Este o alegere relevantă atunci când instalația necesită funcția cap-scară într-un sistem modular GEWISS, iar formatul de 2 module și finisajul alb trebuie să corespundă configurației aparatajului.

Ce face întrerupătorul cap-scară GW10071

Un întrerupător cap scară GEWISS permite integrarea într-un circuit comandat din două poziții distincte. În practică, această funcție este utilizată atunci când aceeași sursă de iluminat trebuie acționată din două puncte ale traseului.

GW10071 este un aparat bidirecțional 1P. Pentru o configurație cap-scară completă, aparatele și conexiunile trebuie alese în funcție de schema electrică a instalației, nu doar după aspectul exterior sau numărul de module.

16AX la 250V AC și ce înseamnă pentru alegere

GW10071 este specificat la 16AX și 250V AC. Notația AX este relevantă pentru aparatele de comandă destinate inclusiv circuitelor de iluminat, iar producătorul declară pentru acest model o putere nominală de 200W pentru lămpi LED la 230V.

Aceste valori nu trebuie interpretate ca o permisiune de a dimensiona circuitul numai după întrerupător. Protecția, conductoarele, sarcina și modul de instalare trebuie stabilite pentru întregul circuit electric.

Format modular de 2 module și finisaj alb lucios

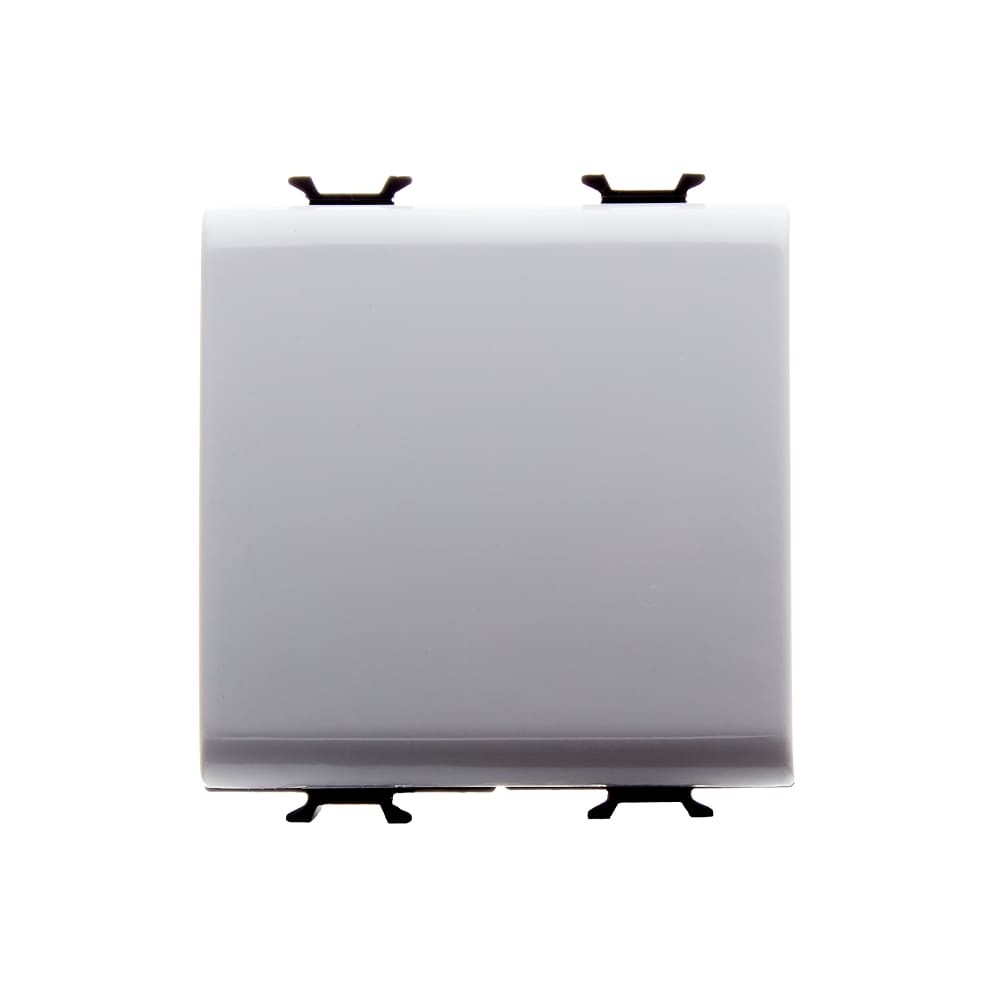

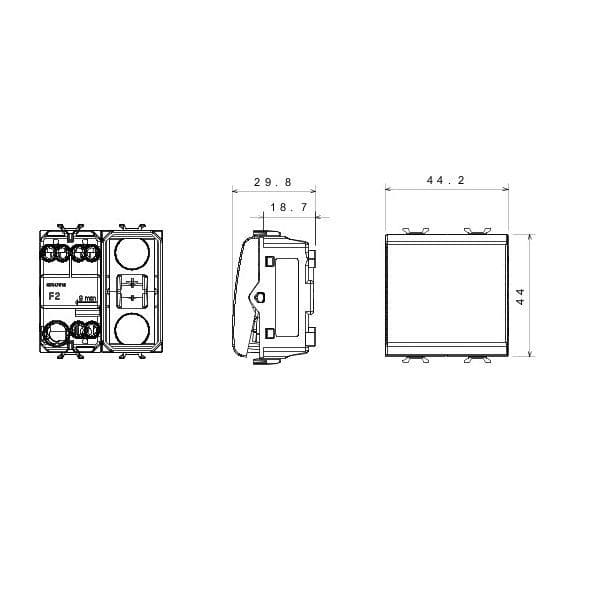

Întrerupătorul GW10071 ocupă 2 module și are finisaj alb lucios. Dimensiunea modulară trebuie verificată împreună cu suportul și rama folosite în configurația finală, deoarece spațiul disponibil în aparataj determină combinația posibilă de dispozitive.

Produsul face parte din familia de dispozitive modulare ChoruSmart cu finisaj alb lucios. Pentru componente din aceeași zonă de aparataj poți consulta GEWISS Chorus Monochrome și selecția de întrerupătoare GEWISS Chorus.

Borne cu șurub și secțiunile conductoarelor

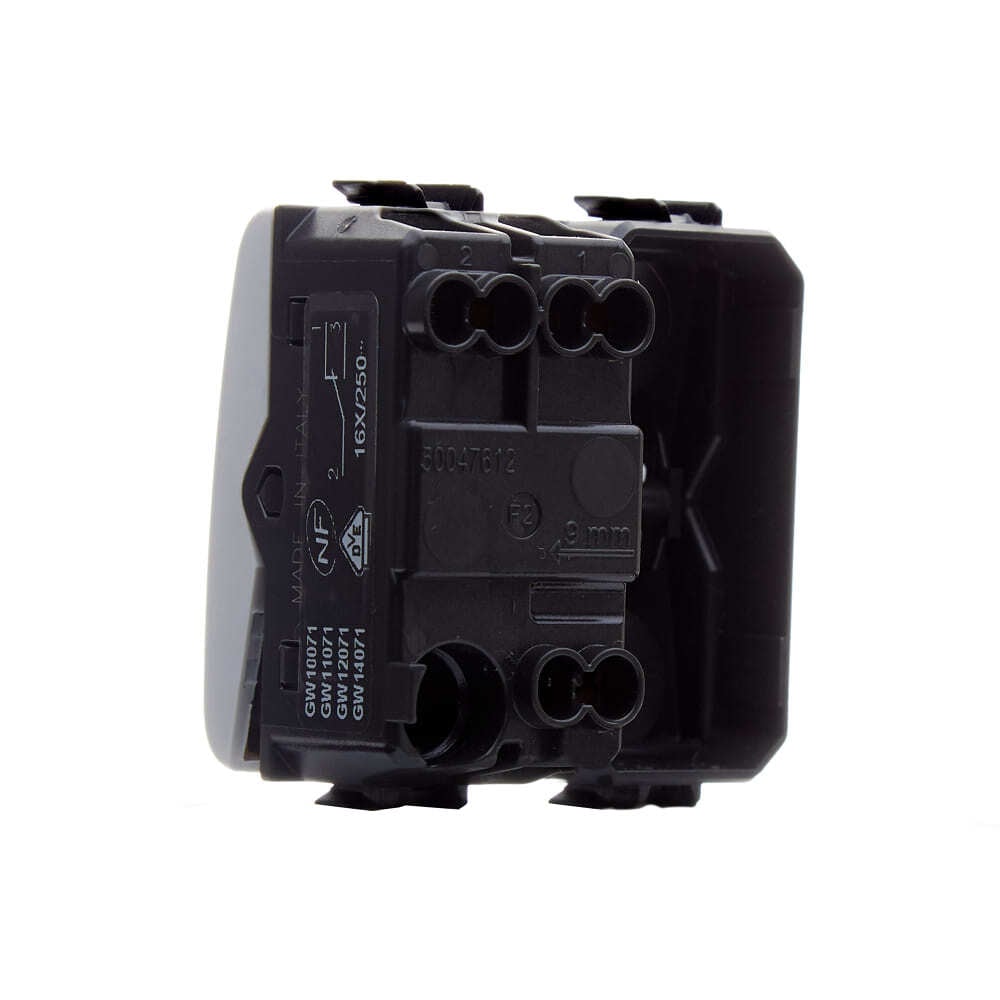

Conectarea electrică a GW10071 se face prin borne cu șurub. Producătorul declară o capacitate de strângere de 0.75-2x4mm² pentru conductori flexibili și 0.5-2x2.5mm² pentru conductori rigizi.

Alegerea conductorului nu se face însă doar după capacitatea mecanică a bornei. Secțiunea trebuie să fie conformă cu proiectarea circuitului, protecția electrică și condițiile de instalare. Montajul și conectarea instalației trebuie realizate cu respectarea cerințelor electrice aplicabile.

Material și parametri de încercare

Corpul aparatului este realizat din tehnopolimer. Pentru GW10071 sunt declarate testul cu bilă la 125°C și testul cu fir incandescent la 850°C, iar produsul este realizat conform EN 60669-1.

Producătorul declară și o rezistență de izolație mai mare de 5MΩ, precum și o rezistență la tensiunea de încercare de 2000V la 50Hz timp de un minut. Aceste caracteristici identifică performanțele tehnice ale aparatului în condițiile de testare specificate.

Ce verifici înainte de alegerea GW10071

Pentru acest întrerupător cap scară GEWISS, verificările decisive sunt funcția circuitului, formatul de 2 module, culoarea alb lucios și compatibilitatea mecanică cu aparatajul folosit. Codul GW10071 trebuie verificat atunci când proiectul sau lista de materiale solicită exact această variantă.

• funcție cap-scară / bidirecțională 1P;
• tensiune nominală 250V AC;
• caracteristică nominală 16AX;
• format de 2 module;
• tastă neutră;
• finisaj alb lucios;
• borne cu șurub.

Dacă instalația folosește altă culoare, alt număr de module sau o versiune iluminabilă, trebuie selectată varianta corespunzătoare. Codurile apropiate din aceeași familie pot avea funcții sau configurații diferite, chiar dacă aspectul general este asemănător.

Erori frecvente

Confundarea GW10071 cu o variantă iluminabilă. GW10071 este definit de producător cu tastă neutră. Variantele iluminabile există separat în gamă, prin urmare codul produsului trebuie verificat înainte de comandă dacă funcția de semnalizare este necesară.

Tratarea valorii 16AX ca 16A generic. Pentru întrerupătorul cap scară GEWISS GW10071, specificația oficială este 16AX la 250V AC. Păstrarea notației complete evită pierderea unei informații tehnice relevante despre aparatul de comandă.

Alegerea produsului doar după culoare. GW10071 ocupă 2 module și are o funcție electrică precisă. Un aparat alb din aceeași familie poate avea altă funcție, alt număr de module sau alt cod, deci identificarea trebuie făcută după funcție, format și MPN.

Presupunerea că un singur GW10071 formează întreg circuitul cap-scară. Funcția de comandă din două puncte presupune o configurație electrică adecvată. Numărul și tipul aparatelor trebuie stabilite după schema circuitului.

Întrebări frecvente

Ce tip de întrerupător este GEWISS GW10071?

GEWISS GW10071 este un întrerupător cap-scară bidirecțional 1P, cu caracteristică nominală 16AX la 250V AC. Aparatul ocupă 2 module, are tastă neutră și finisaj alb lucios.

GW10071 poate controla lumina din două puncte?

Întrerupătorul cap scară GEWISS GW10071 este destinat configurațiilor de comandă din două puncte. Circuitul complet necesită aparatele și conexiunile corespunzătoare schemei cap-scară, executate conform proiectului instalației.

GW10071 are LED inclus?

GEWISS GW10071 este varianta cu tastă neutră, nu varianta iluminabilă identificată separat în gamă. Dacă este necesară semnalizarea luminoasă, trebuie verificat codul GEWISS destinat explicit acestei funcții.

Ce conductori pot fi fixați în bornele GW10071?

GEWISS GW10071 are borne cu șurub pentru conductori flexibili de 0.75-2x4mm² și conductori rigizi de 0.5-2x2.5mm². Secțiunea efectiv utilizată trebuie stabilită în funcție de circuit și de cerințele instalației.

GW10071 ocupă unul sau două module?

GEWISS GW10071 ocupă 2 module. Acest parametru trebuie verificat înainte de alegerea suportului și ramei, mai ales atunci când în aceeași combinație modulară sunt instalate mai multe aparate.
