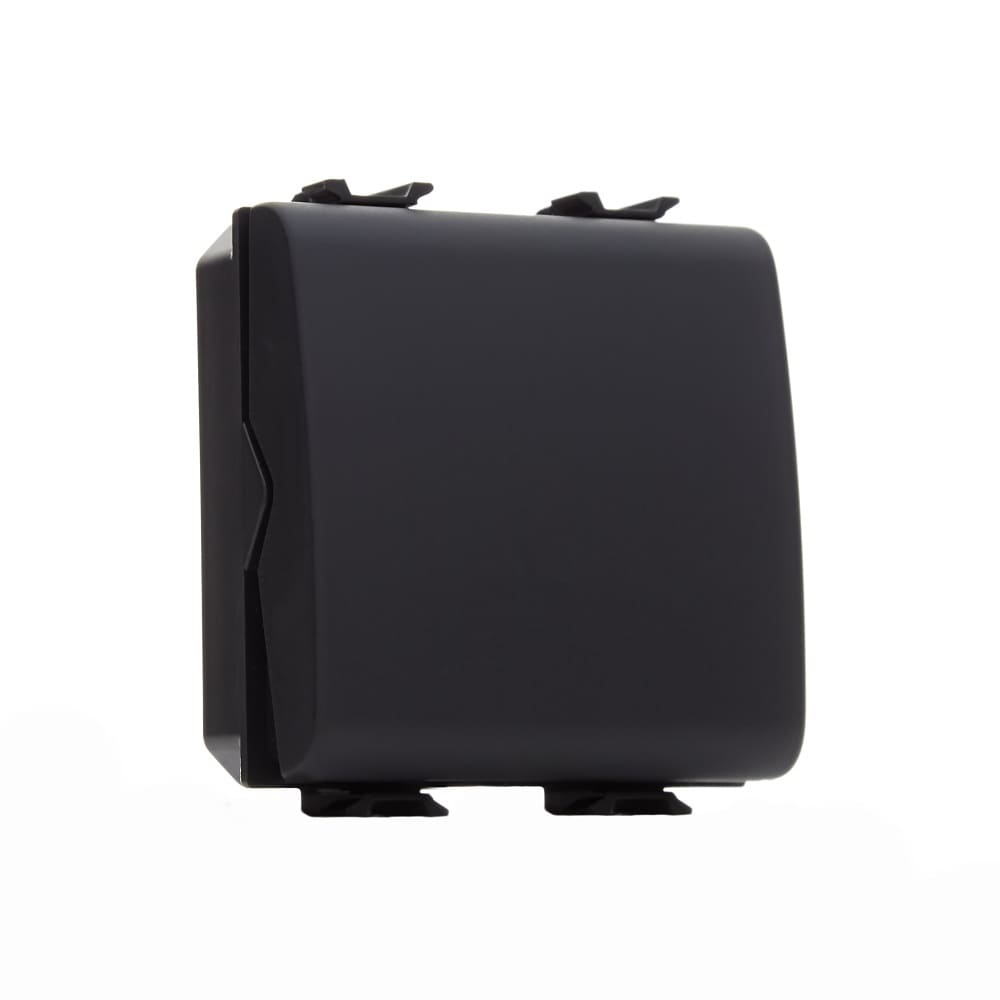

Intrerupator cap scara GEWISS Chorus GW12071 2 module 16AX 250V negru satinat

Întrerupătorul cap scară GEWISS Chorus este un mecanism bidirecțional 1P de 16AX la 250V, în format de 2 module, destinat circuitelor în care aceeași sarcină este comandată din două puncte. Varianta GW12071 are tastă neutră, finisaj negru satinat și borne cu șurub.

De ce funcția cap scară este criteriul principal

La GW12071, funcția electrică este mai importantă decât culoarea sau numărul de module. Un întrerupător cap scară GEWISS este ales atunci când comanda trebuie realizată din două puncte, spre deosebire de un întrerupător simplu, care deservește un singur punct de comandă.

GW12071 nu trebuie confundat nici cu un întrerupător cap-cruce. Într-o instalație cu mai mult de două puncte de comandă, cap-cruce are un rol intermediar diferit, în timp ce dispozitivele cap scară se află la extremitățile schemei. Alegerea corectă începe, prin urmare, de la funcția cerută de circuit.

Ce înseamnă 1P 16AX la 250V

GEWISS specifică GW12071 ca întrerupător bidirecțional 1P de 16AX la 250V. Valoarea 16AX trebuie păstrată în identificarea tehnică a produsului; formularea simplificată 16A este frecventă comercial, dar nu redă complet marcajul oficial al aparatului.

Pentru lămpi LED alimentate la 230V, puterea nominală declarată este de 200W. Această valoare este un parametru al mecanismului și trebuie corelată cu caracteristicile reale ale circuitului, nu tratată ca singurul criteriu de dimensionare a instalației.

2 module și finisaj negru satinat

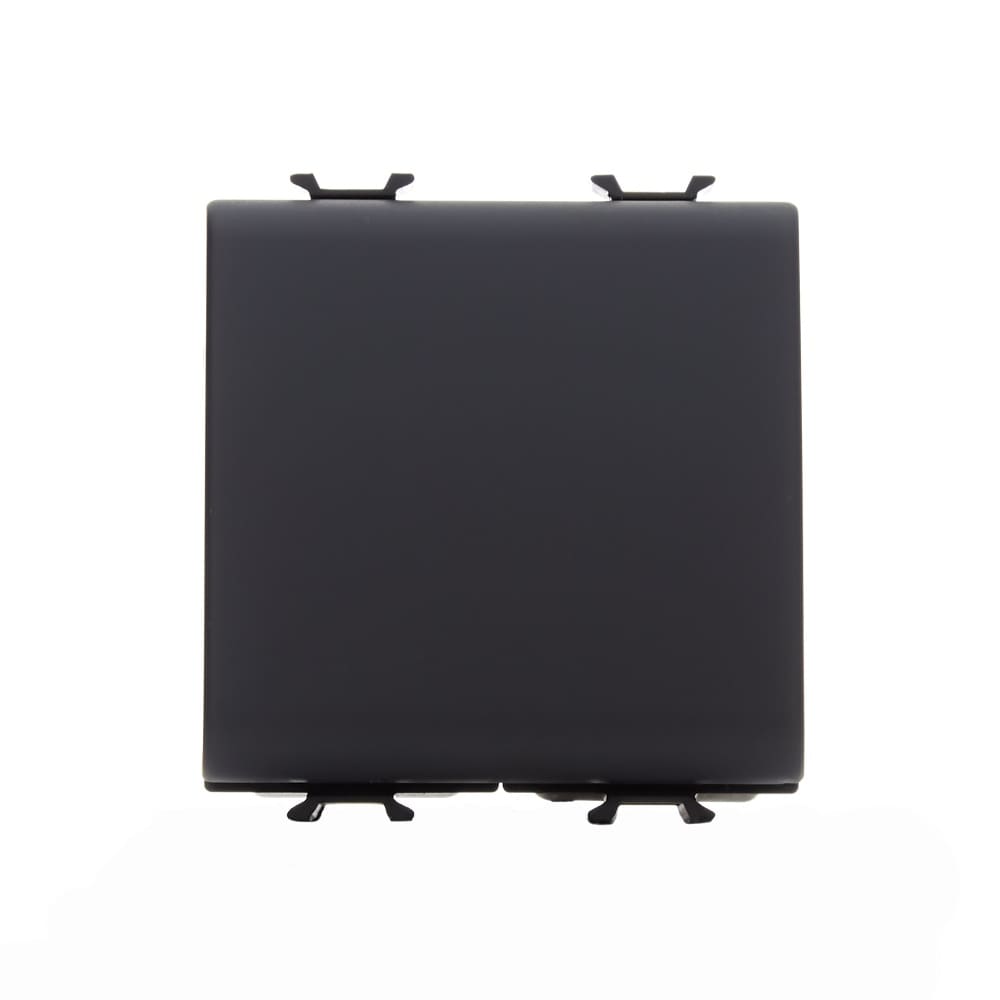

Acest întrerupător cap scară GEWISS GW12071 ocupă 2 module și face parte din gama de dispozitive modulare negre ChoruSmart. Tasta este neutră, iar finisajul este negru satinat, astfel că modelul poate fi integrat într-o configurație care folosește mecanisme cu același finisaj din familie.

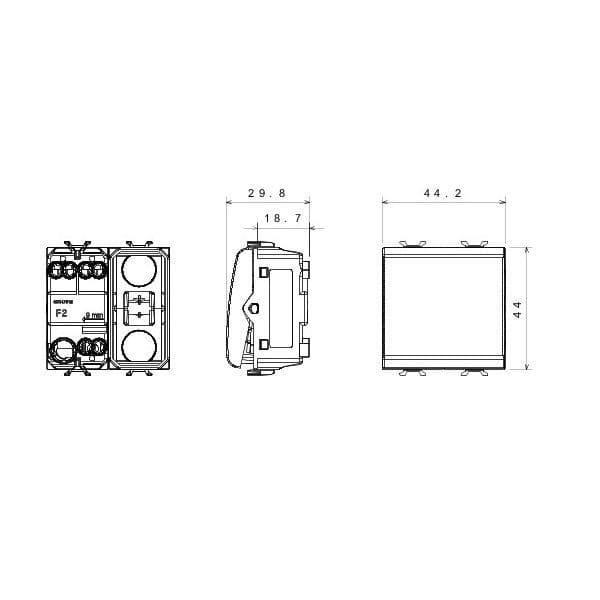

Numărul de module contează direct la configurarea suportului și ramei. Cele 2 module descriu spațiul ocupat de mecanism, nu numărul de puncte de comandă. Pentru două puncte este necesară schema cap scară corespunzătoare, iar fiecare mecanism trebuie ales după funcția sa.

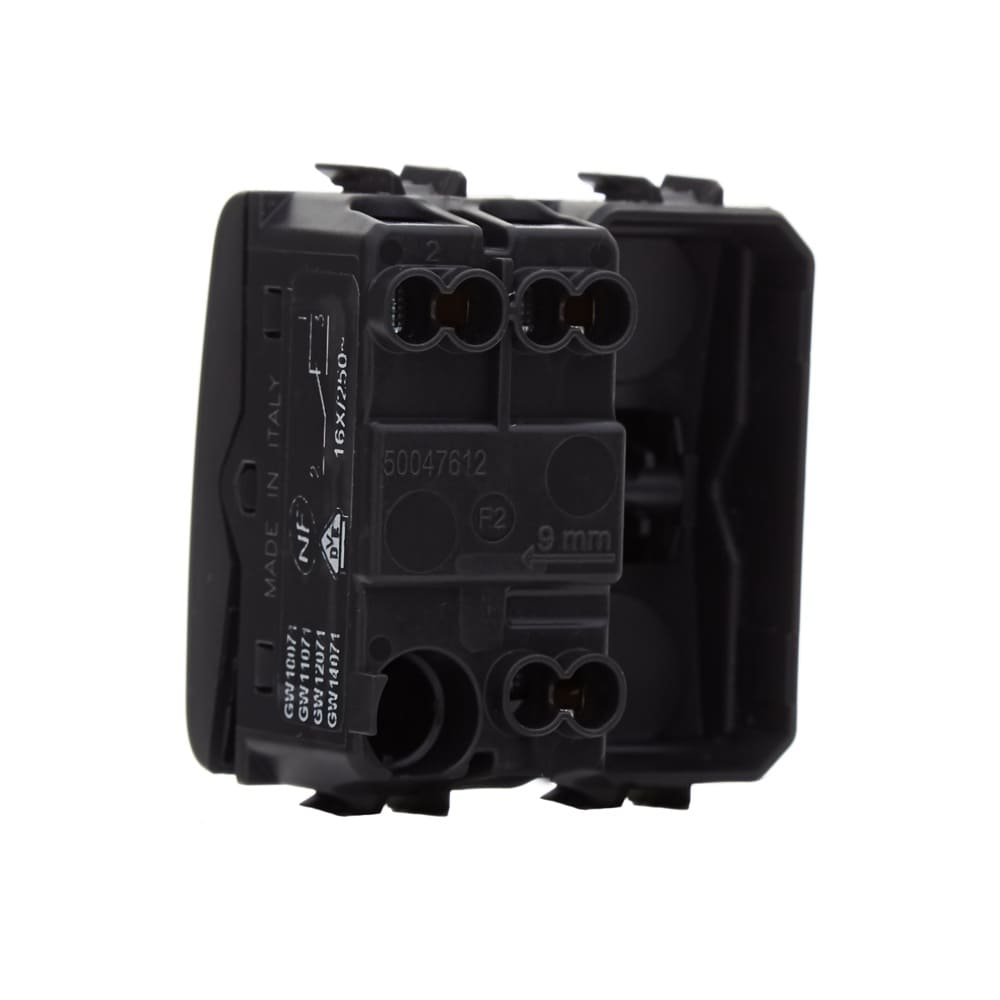

Borne cu șurub la GW12071

GW12071 folosește borne cu șurub. Această caracteristică îl diferențiază de GW12071F, cod separat din aceeași familie, care este versiunea cu borne de cablare rapidă. Cele două coduri nu trebuie tratate ca același produs atunci când metoda de conectare este relevantă pentru proiect.

Pentru conductoare torsadate, bornele acceptă secțiuni de la 0.75mm² până la 2x4mm², iar pentru conductoare solide de la 0.5mm² până la 2x2.5mm². Aceste valori descriu capacitatea de strângere a bornelor; secțiunea efectivă a conductorului se stabilește separat în funcție de circuit și instalație.

Cum alegi corect varianta GW12071

Pentru un întrerupător cap scară GEWISS precum GW12071, ordinea utilă de verificare este: funcție cap scară, cod produs, 16AX la 250V, 2 module, tastă neutră și finisaj negru satinat. Această verificare reduce riscul de a selecta o variantă apropiată ca aspect, dar cu altă funcție sau alt tip de conectare.

• Funcție: întrerupător bidirecțional cap scară.
• Cod: GW12071.
• Configurație: 1P, 16AX, 250V.
• Format: 2 module.
• Tastă: neutră.
• Finisaj: negru satinat.
• Borne: cu șurub.
• Putere nominală pentru lămpi LED la 230V: 200W.

Pentru alte funcții și dimensiuni din aceeași familie pot fi consultate întrerupătoarele GEWISS Chorus și gama GEWISS Chorus Monochrome. Pentru restul familiilor producătorului este relevantă pagina GEWISS.

Erori frecvente

Alegerea GW12071 pentru o comandă dintr-un singur punct

GW12071 este un întrerupător cap scară GEWISS bidirecțional și este destinat unei comenzi din două puncte împreună cu un al doilea mecanism cap scară. Pentru o comandă dintr-un singur punct se alege funcția de întrerupător simplu, nu GW12071 doar pentru că are aceeași culoare sau același format modular.

Confundarea GW12071 cu un cap-cruce

GW12071 este cap scară, nu cap-cruce. Un cap-cruce este folosit ca element intermediar atunci când schema are mai mult de două puncte de comandă. Dacă funcția este aleasă greșit, mecanismul nu corespunde rolului prevăzut în circuit; verificarea trebuie făcută după schema instalației.

Confundarea GW12071 cu GW12071F

GW12071 are borne cu șurub, în timp ce GW12071F este o variantă separată cu cablare rapidă. Similaritatea codurilor poate duce la alegerea greșită atunci când metoda de conectare este importantă. Codul complet al produsului trebuie verificat înainte de comandă.

Interpretarea celor 2 module ca două comenzi

La GW12071, cele 2 module indică lățimea mecanismului în sistemul modular ChoruSmart. Ele nu înseamnă două circuite și nici două puncte de comandă integrate în același aparat. Funcția rămâne cea a unui singur întrerupător bidirecțional 1P.

Întrebări frecvente

La ce se folosește GEWISS GW12071?

GEWISS GW12071 este un întrerupător cap scară folosit într-o schemă în care aceeași sarcină este comandată din două puncte. Pentru această funcție se utilizează două mecanisme cap scară corespunzătoare; GW12071 nu este un întrerupător simplu și nu este un cap-cruce.

GW12071 are LED?

GEWISS GW12071 are tastă neutră și nu este varianta cu difuzor pentru semnalizare LED. Dacă este necesară o versiune destinată semnalizării LED, trebuie ales un alt cod din familie și verificată explicit configurația acelui produs.

Ce diferență este între GW12071 și GW12071F?

GEWISS GW12071 folosește borne cu șurub, iar GW12071F este varianta cu borne de cablare rapidă. Funcția de bază și formatul sunt apropiate, dar metoda de conectare diferă, de aceea cele două coduri trebuie tratate separat.

Ce conductoare acceptă GEWISS GW12071?

GEWISS GW12071 acceptă conductoare torsadate de la 0.75mm² până la 2x4mm² și conductoare solide de la 0.5mm² până la 2x2.5mm². Valorile reprezintă capacitatea bornelor cu șurub și nu înlocuiesc dimensionarea conductorului pentru circuit.
