Intrerupator cap scara GEWISS Chorus Monochrome GW14071 2 module 16AX titan

Întrerupătorul cap scară GEWISS Chorus Monochrome GW14071 este un mecanism bidirecțional 1P, de 2 module, cu valoare nominală de 16AX la 250V AC. Are finisaj titan lucios, corp din tehnopolimer și borne cu șurub. Pentru lămpi LED alimentate la 230V, puterea nominală este de 200W. Modelul este destinat configurațiilor de aparataj GEWISS Chorus și trebuie ales atunci când instalația necesită funcția de întrerupător cap scară într-un format de 2 module.

Întrerupător cap scară 1P de 2 module

GW14071 este un întrerupător bidirecțional, cunoscut comercial ca întrerupător cap scară. Funcția sa îl diferențiază de un întrerupător simplu unidirecțional și de un întrerupător cap cruce, chiar dacă aceste mecanisme pot avea dimensiuni și finisaje apropiate.

Configurația electrică este 1P, iar mecanismul ocupă 2 module. Numărul de module indică spațiul necesar în suportul de aparataj și nu numărul de circuite sau de comenzi. GW14071 este un singur mecanism cap scară care ocupă două poziții modulare.

Această distincție este importantă la înlocuirea unui mecanism existent. Faptul că două întrerupătoare GEWISS au același finisaj titan și aceeași lățime de 2 module nu înseamnă că îndeplinesc aceeași funcție.

16AX la 250V AC

Întrerupătorul cap scară GEWISS GW14071 are valoare nominală de 16AX la 250V AC. Marcajul 16AX face parte din specificația mecanismului și trebuie păstrat atunci când produsul este comparat cu alte întrerupătoare Chorus.

Valoarea nominală nu trebuie analizată separat de funcția mecanismului. Pentru identificarea variantei corecte contează împreună tipul cap scară, configurația 1P, cele 2 module și valoarea 16AX la 250V AC.

GW14071 este realizat conform EN 60669-1, standard aplicabil întrerupătoarelor pentru instalații electrice fixe de uz casnic și similar.

Putere nominală de 200W pentru lămpi LED la 230V

Pentru lămpi LED la 230V, întrerupătorul GEWISS GW14071 are o putere nominală declarată de 200W. Această valoare este utilă atunci când mecanismul este ales pentru un circuit de iluminat cu surse LED și trebuie verificată separat de marcajul general 16AX.

Puterea de 200W se referă explicit la lămpi LED la 230V. Nu trebuie extrapolată automat la alte tipuri de sarcină și nu înlocuiește caracteristicile circuitului pentru care este ales întrerupătorul.

GW14071 este varianta neutră a mecanismului și nu trebuie confundat cu versiunile iluminabile din aceeași familie, care au alte coduri și caracteristici constructive.

Finisaj titan lucios pentru gama Chorus

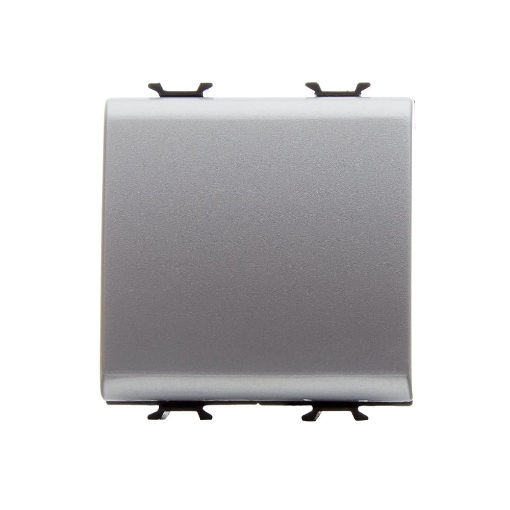

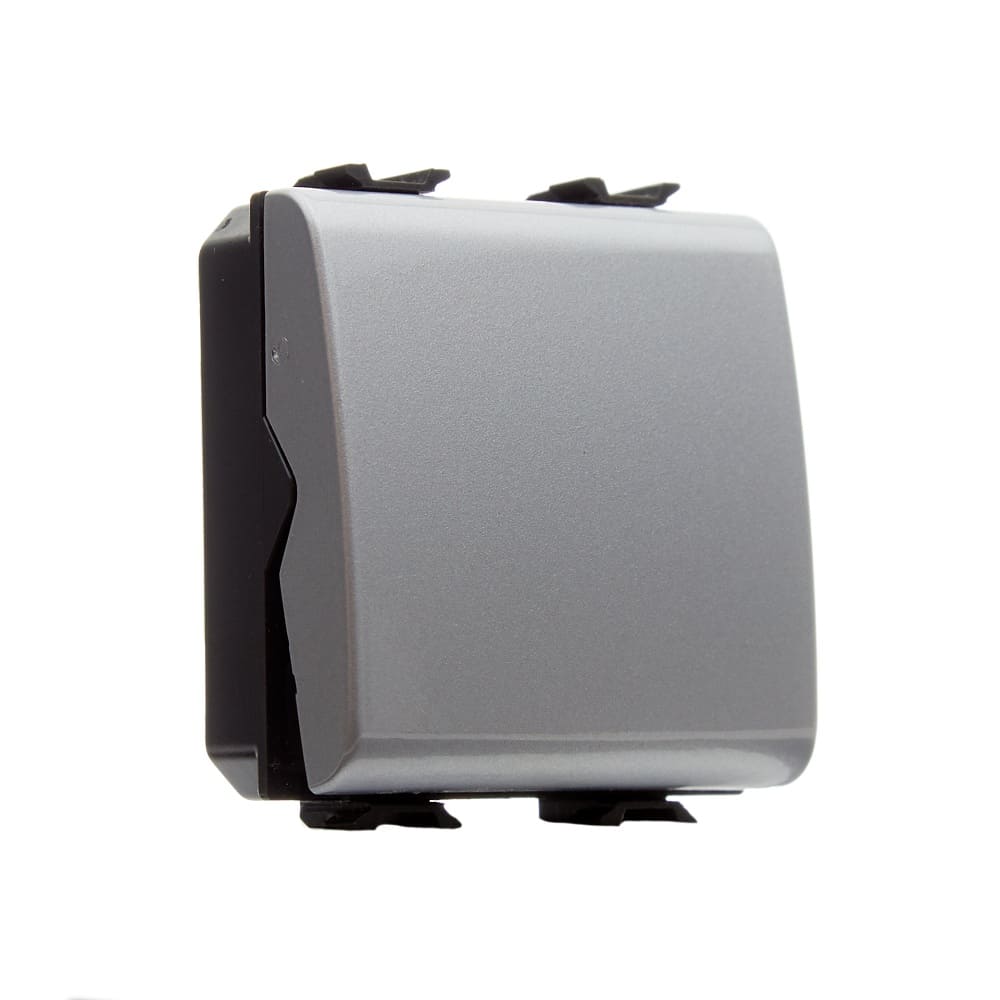

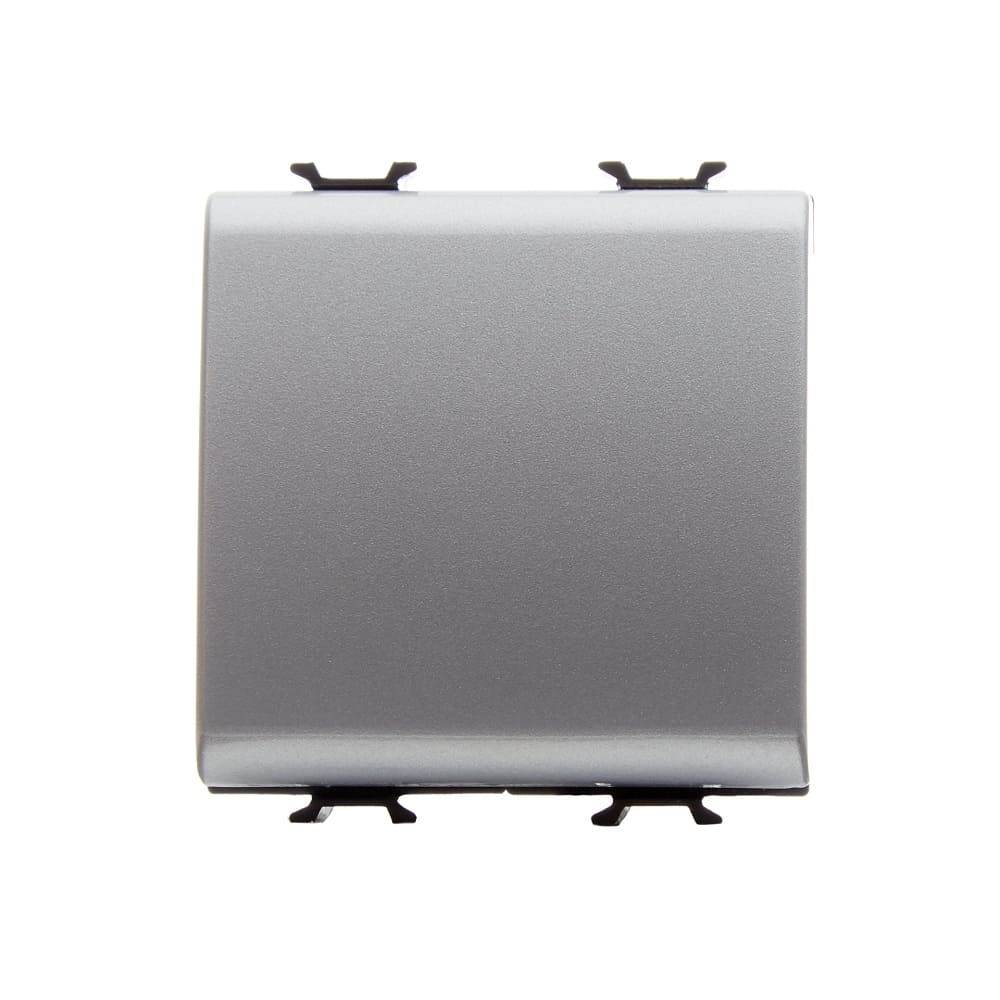

Întrerupătorul GEWISS GW14071 are culoare titan lucios și este realizat din tehnopolimer. Finisajul îl integrează în familia de mecanisme Chorus cu aspect titan și permite păstrarea aceleiași linii vizuale atunci când mai multe componente de aparataj sunt montate în același spațiu.

Culoarea nu trebuie însă folosită ca unic reper pentru compatibilitate. În gama Chorus există mecanisme cu funcții diferite, dar cu același finisaj. La înlocuire trebuie verificat codul GW14071 sau, cel puțin, funcția cap scară, cele 2 module și valoarea 16AX.

Pentru alte mecanisme cu același finisaj pot fi consultate produsele din gama GEWISS Chorus Monochrome. Pentru alte tipuri de comandă sunt disponibile și întrerupătoarele GEWISS Chorus.

Borne cu șurub și capacitatea de conectare

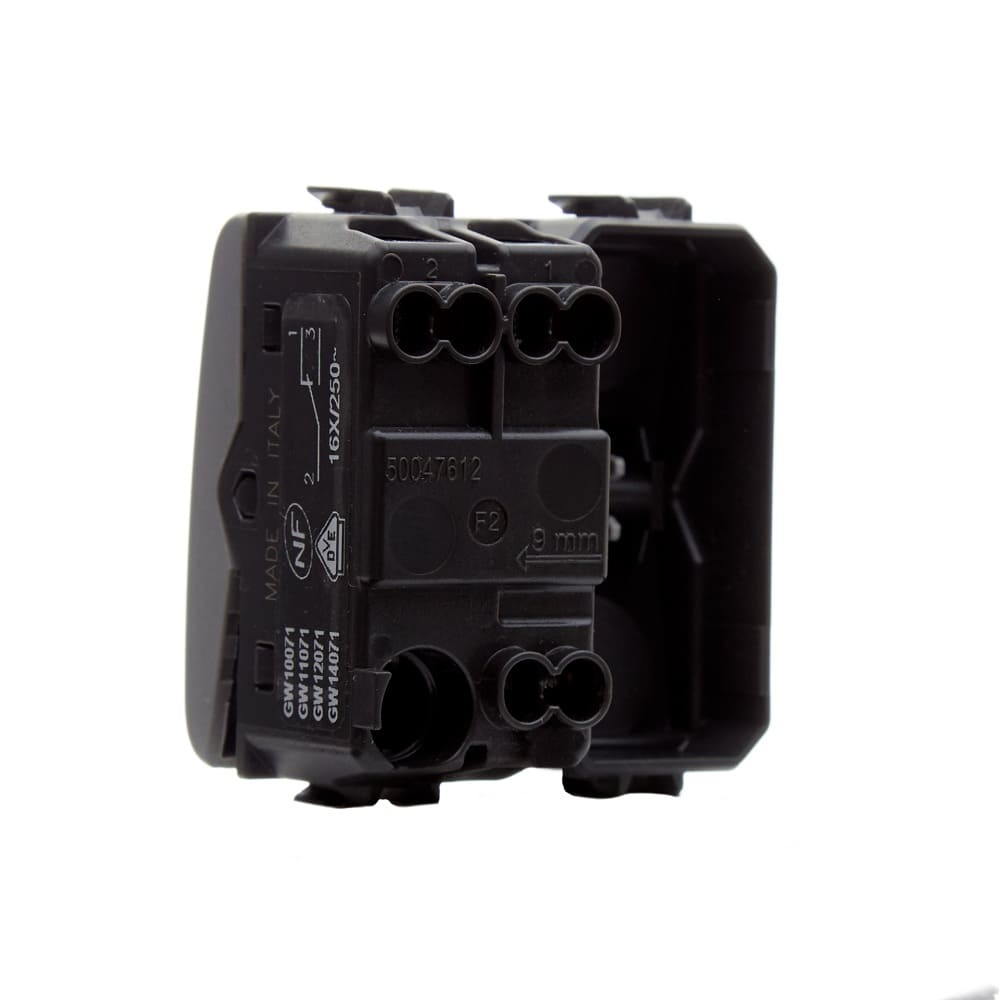

GW14071 utilizează borne cu șurub. Pentru conductori torsadați, capacitatea bornelor este de minimum 0.75 mm² până la maximum 2x4 mm². Pentru conductori solizi, intervalul este de minimum 0.5 mm² până la maximum 2x2.5 mm².

Tipul conductorului trebuie diferențiat deoarece bornele au intervale declarate distincte pentru cabluri solide și torsadate. Valorile descriu capacitatea mecanismului și sunt utile atunci când GW14071 trebuie verificat pentru o configurație existentă.

În aceeași familie există și varianta GW14071F, prevăzută cu borne de cablare rapidă. GW14071 este versiunea cu borne cu șurub, astfel încât litera „F” din codul variantei apropiate indică o diferență constructivă reală și nu o simplă diferență de denumire.

Când este potrivit întrerupătorul GEWISS GW14071

Întrerupătorul cap scară GEWISS Chorus Monochrome GW14071 este potrivit atunci când configurația necesită un mecanism bidirecțional 1P, de 2 module, 16AX la 250V AC, în finisaj titan lucios.

Este relevant atât pentru realizarea unei configurații noi, cât și pentru înlocuirea unui mecanism existent. În cazul înlocuirii, codul GW14071 este cel mai clar reper pentru păstrarea aceleiași funcții, aceluiași tip de borne și aceluiași finisaj.

Dacă instalația necesită un întrerupător simplu, cap cruce, buton cu revenire sau o variantă cu borne rapide, trebuie ales mecanismul corespunzător. Aspectul exterior și numărul de module nu sunt suficiente pentru a stabili funcția.

Erori frecvente la alegerea întrerupătorului GEWISS GW14071

Confundarea întrerupătorului cap scară cu unul simplu

GW14071 este un întrerupător bidirecțional cap scară. Un întrerupător simplu unidirecțional are altă funcție, chiar dacă poate avea același finisaj și aceeași capacitate modulară.

Confundarea cap scară cu cap cruce

Întrerupătorul GEWISS GW14071 nu este un mecanism cap cruce. Dacă configurația necesită această funcție, trebuie verificat un întrerupător intermediar compatibil, nu doar un mecanism de 2 module cu aspect similar.

Confundarea GW14071 cu GW14071F

GW14071 utilizează borne cu șurub. GW14071F este varianta apropiată cu borne de cablare rapidă. Codul complet trebuie verificat atunci când tipul conexiunii contează pentru configurația existentă.

Alegerea numai după finisajul titan

În gama Chorus există mai multe mecanisme în finisaj titan lucios. Pentru GW14071 trebuie confirmate funcția cap scară, configurația 1P, cele 2 module și valoarea nominală de 16AX la 250V AC.

Întrebări frecvente despre întrerupătorul GEWISS GW14071

Ce tip de întrerupător este GEWISS GW14071?

Întrerupătorul GEWISS GW14071 este un întrerupător bidirecțional cap scară, 1P, cu valoare nominală de 16AX la 250V AC.

Câte module ocupă GW14071?

Întrerupătorul GEWISS GW14071 ocupă 2 module în configurația de aparataj Chorus.

GW14071 poate fi utilizat pentru lămpi LED?

Întrerupătorul GEWISS GW14071 are o putere nominală de 200W pentru lămpi LED alimentate la 230V.

Ce tip de borne are întrerupătorul GW14071?

Întrerupătorul GEWISS GW14071 are borne cu șurub. Varianta GW14071F este modelul distinct cu borne de cablare rapidă.

Din ce material este realizat GW14071?

Întrerupătorul GEWISS GW14071 este realizat din tehnopolimer și are finisaj titan lucios.
