Întrerupătorul dublu SCHNEIDER Sedna Design SDD111105 este un mecanism încastrat cu două clapete, conceput pentru controlul a două circuite de iluminat. Modelul are curent nominal de 10 AX, finisaj alb lucios, borne fără șurub și grad de protecție IP20. Se livrează ca mecanism cu suport de fixare și are dimensiuni de 73 x 73 x 37 mm. Funcția cu două circuite este principalul criteriu care îl diferențiază de întrerupătorul simplu și de celelalte mecanisme de comandă din familia Sedna.
Modelul SDD111105 este util atunci când două circuite trebuie comandate separat din același punct, fără utilizarea a două întrerupătoare simple distincte. Fiecare dintre cele două clapete corespunde funcției de control asociate configurației cu două circuite. La alegere contează însă funcția electrică exactă, nu doar numărul de clapete sau aspectul exterior: SDD111105 nu trebuie confundat cu un întrerupător cap scară, cruce sau cu revenire.
Întrerupător dublu SCHNEIDER Sedna pentru două circuite
Întrerupătorul dublu SCHNEIDER Sedna Design SDD111105 are funcția declarată de producător 2 circuite. Practic, cele două clapete permit controlul separat a două circuite de iluminat din același mecanism. Aceasta este diferența funcțională importantă față de modelul simplu SDD111101, care are o singură clapetă și funcție simplă.
Configurația este relevantă, de exemplu, atunci când într-un spațiu există două circuite de iluminat care trebuie comandate individual din același punct. Cele două comenzi sunt reunite într-un singur mecanism Sedna, ceea ce evită necesitatea a două mecanisme simple separate pentru această funcție.
Funcția cu două circuite nu trebuie însă confundată cu o comandă cap scară. Dacă proiectul presupune controlul aceluiași circuit din mai multe puncte, trebuie verificată funcția electrică necesară și selectat mecanismul corespunzător. Aspectul apropiat al produselor Sedna nu înseamnă că funcțiile lor sunt interschimbabile.
10 AX și caracteristicile electrice ale modelului SDD111105
Întrerupătorul dublu SCHNEIDER Sedna Design SDD111105 are curent nominal de 10 AX. Fișa tehnică indică o gamă de puteri de 2300 W și menționează, în caracteristicile de sarcină, o lampă cu balast integrat de 100 W. Specificațiile trebuie interpretate în raport cu tipul de sarcină și cu documentația tehnică a produsului.
Marcajul AX este important la identificarea mecanismului și este preferabil formulării simplificate „10 A”. Pentru acest model, specificația confirmată este 10 AX. Atunci când sunt comparate mai multe mecanisme Sedna, curentul nominal trebuie verificat împreună cu funcția de comutare, deoarece în gamă există produse cu funcții și valori nominale diferite.
Două clapete într-un singur mecanism

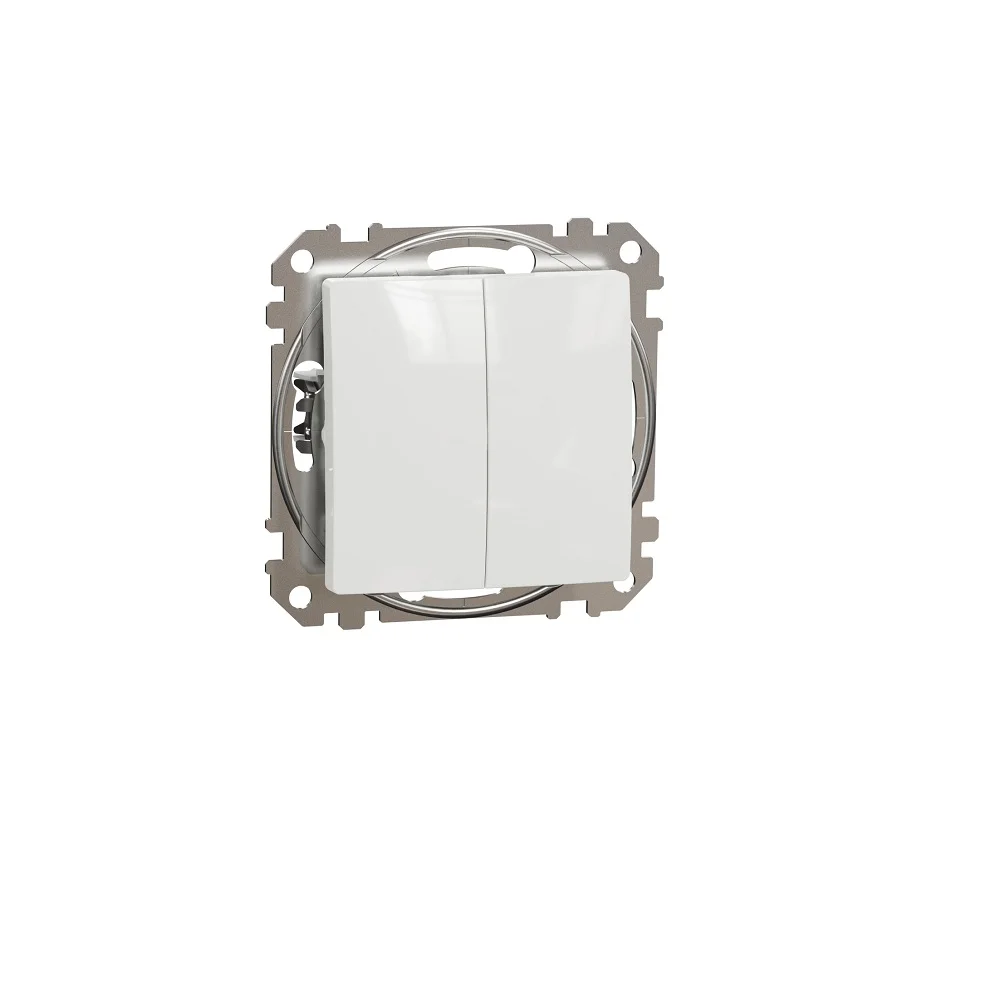

SDD111105 are două clapete. Această configurație oferă două comenzi distincte pe suprafața unui singur întrerupător și permite identificarea intuitivă a funcției duble. Pentru utilizator, avantajul practic este controlul separat al celor două circuite din același punct de comandă.
Numărul de clapete nu trebuie folosit însă ca unic reper pentru identificarea funcției electrice. Înainte de alegere trebuie confirmat codul SDD111105 și funcția „2 circuite”. Această verificare este relevantă mai ales când într-un proiect sunt utilizate mai multe tipuri de mecanisme Sedna cu aspect exterior apropiat.
Finisaj alb lucios din gama Sedna Design
Întrerupătorul dublu SCHNEIDER Sedna Design SDD111105 are culoare albă și finisaj lucios. Designul îl integrează în aceeași familie vizuală cu celelalte mecanisme și elemente decorative Sedna Design alese în același finisaj.
Acest lucru este util atunci când într-o încăpere sunt necesare funcții diferite — întrerupătoare simple sau duble, prize și alte mecanisme — dar se dorește păstrarea unei linii vizuale coerente. Compatibilitatea estetică nu înlocuiește însă verificarea funcției și a referinței fiecărui mecanism.
Forma de livrare declarată pentru SDD111105 este mecanism cu suport de fixare. Prin urmare, la configurarea completă a aparatajului trebuie ținut cont de forma în care este furnizat produsul și de componentele decorative necesare configurației Sedna Design dorite.
Montaj încastrat și borne fără șurub

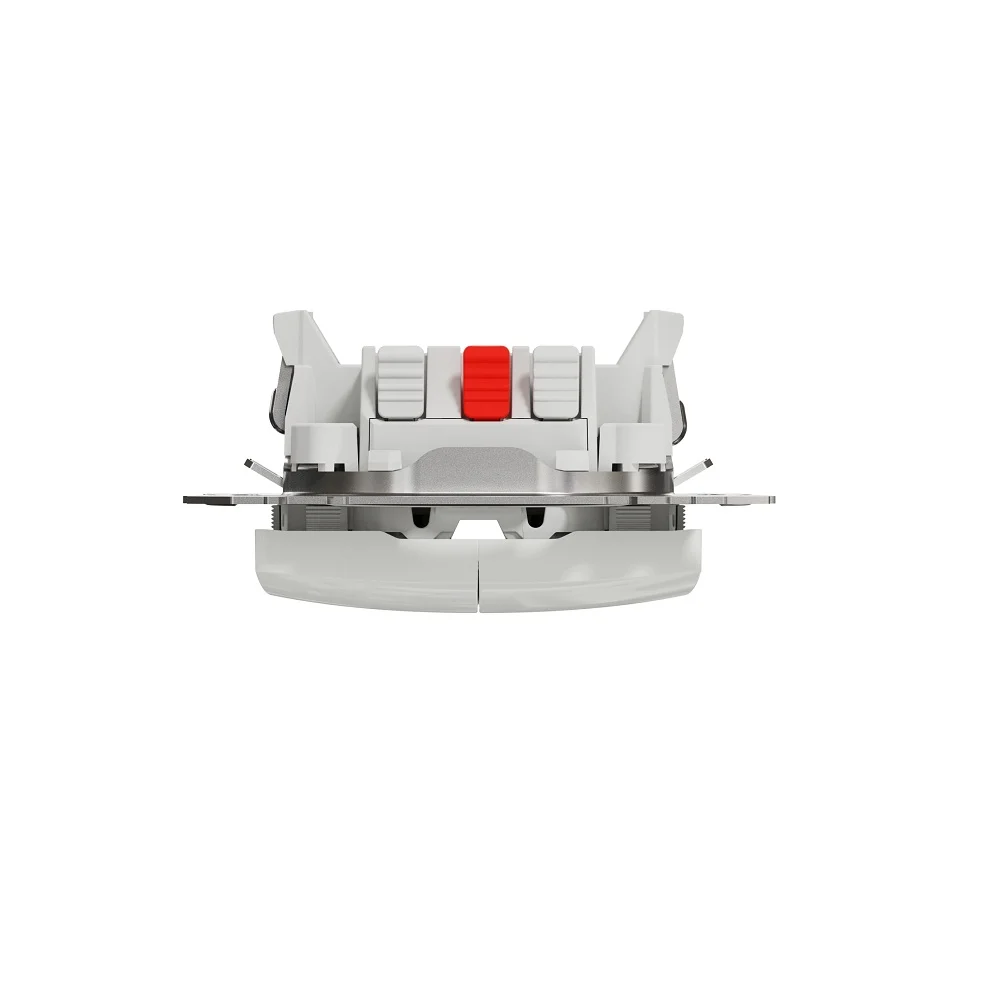

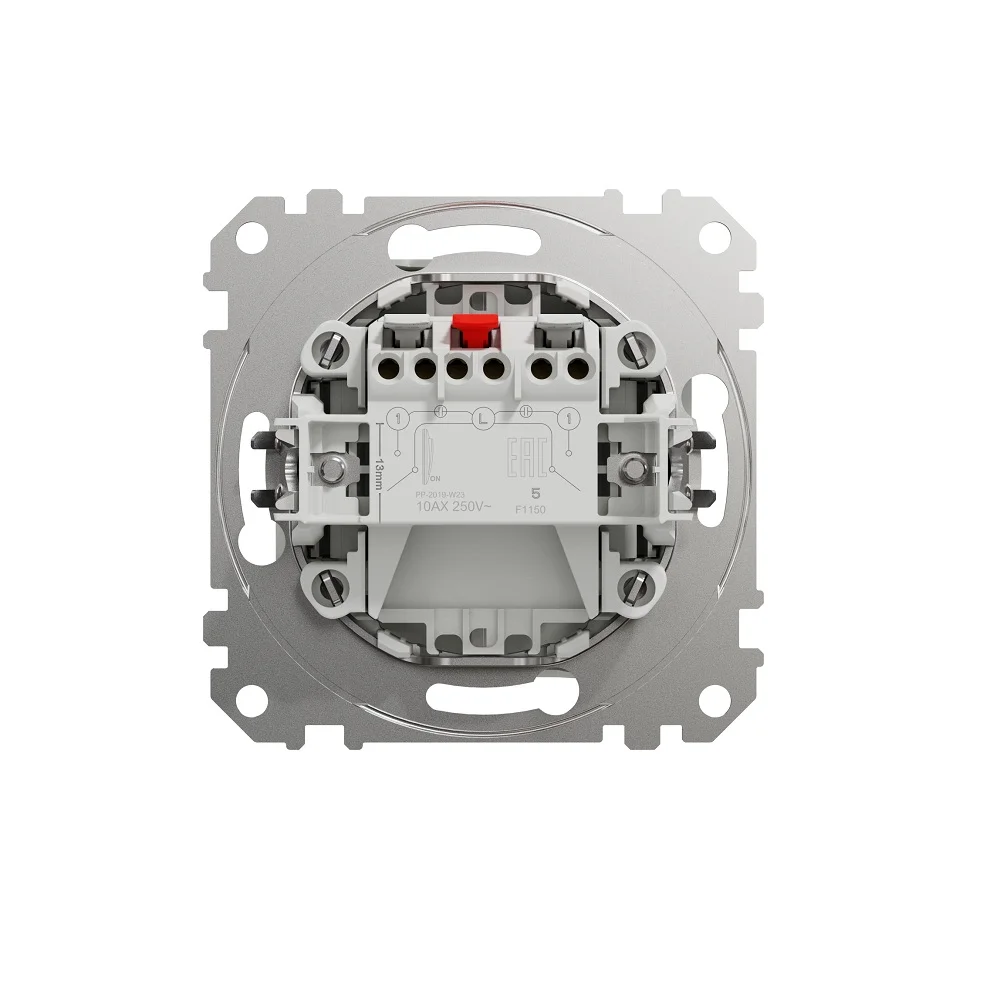

Întrerupătorul dublu SCHNEIDER Sedna Design SDD111105 este destinat montajului încastrat. Mecanismul folosește borne fără șurub, iar producătorul indică fixarea prin gheare sau șuruburi. Aceste caracteristici descriu construcția produsului și permit diferențierea lui de aparataj cu alte sisteme de conectare sau montaj.
Fișa tehnică indică o secțiune de 2.5 mm² pentru conductor rigid și o lungime de dezizolare de 13 mm. Acestea sunt specificații tehnice ale mecanismului, nu instrucțiuni complete de instalare. Conectarea efectivă trebuie realizată conform documentației Schneider și cerințelor aplicabile instalației electrice.
Dimensiuni și grad de protecție IP20

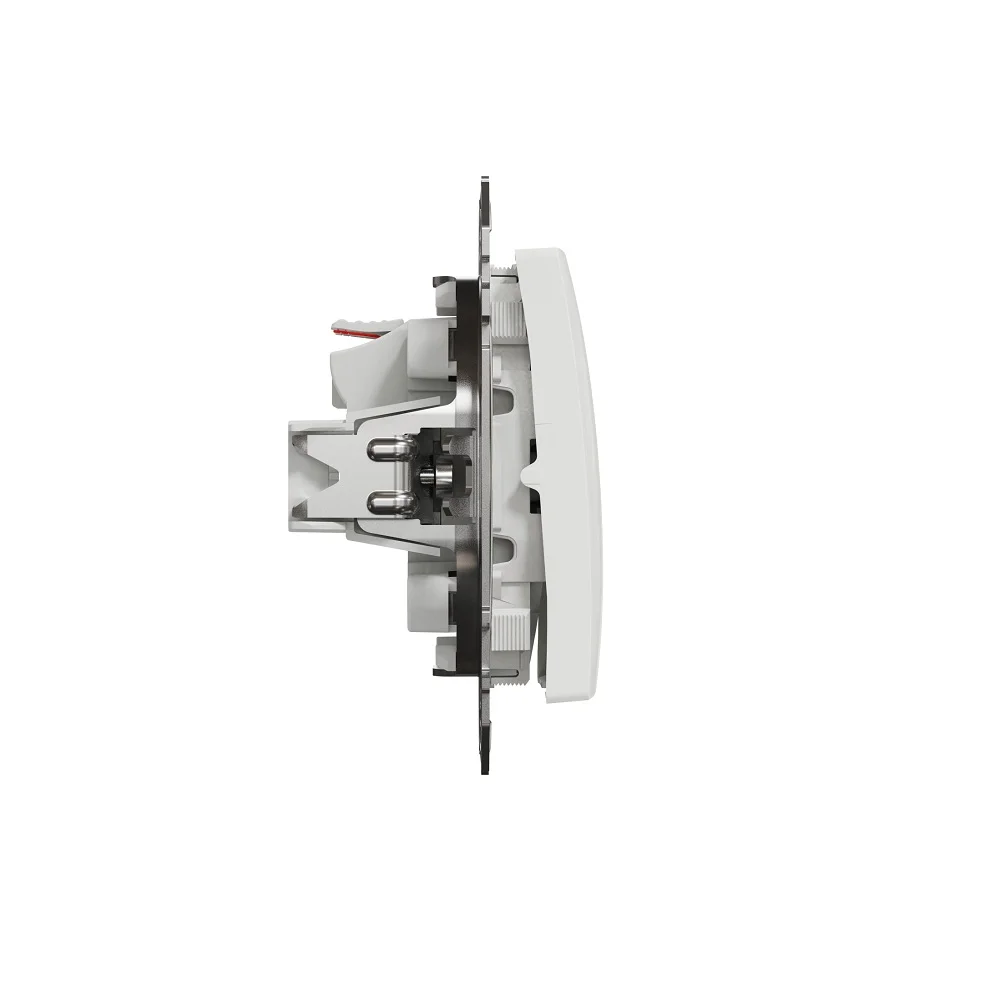

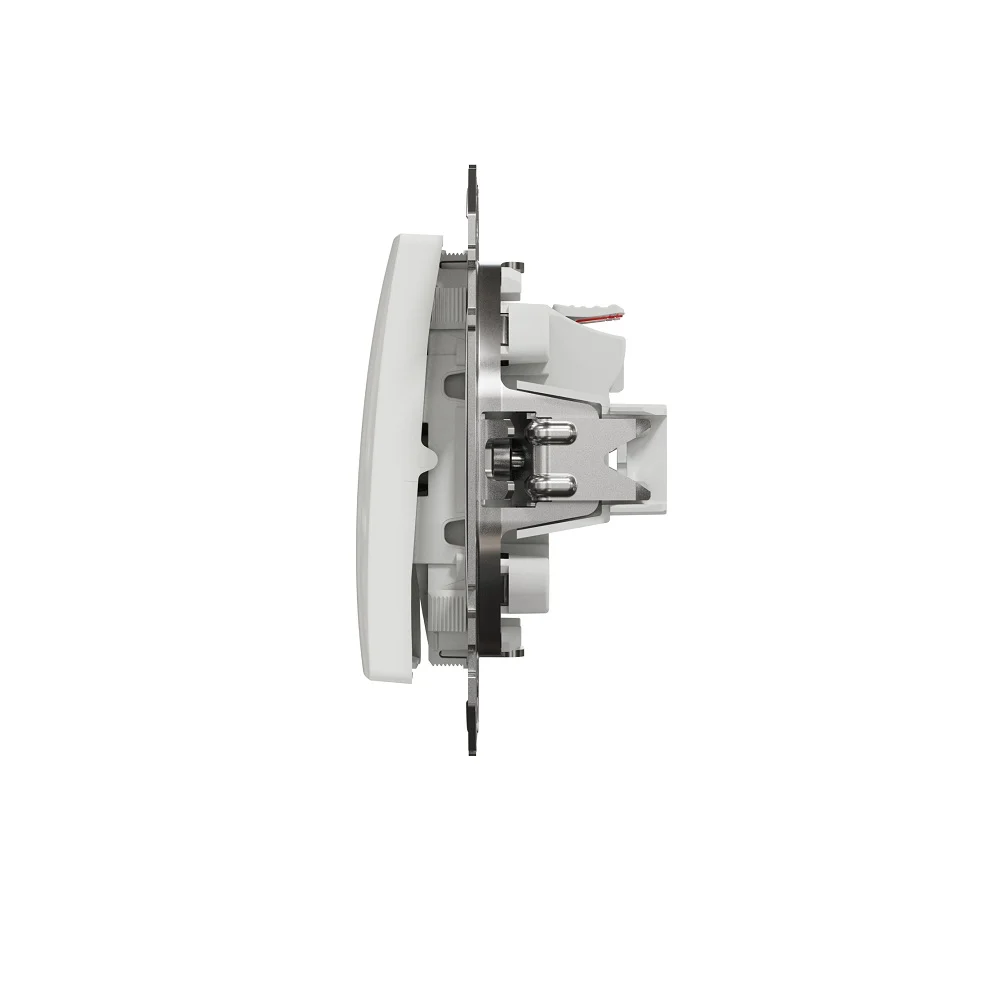

Modelul SDD111105 are 73 mm înălțime, 73 mm lățime și 37 mm adâncime. Adâncimea părții vizuale este de 24 mm, iar greutatea netă declarată în fișa tehnică este de 0.064 kg. Dimensiunile sunt utile pentru identificarea formatului mecanismului și pentru verificarea configurației de aparataj.
Gradul de protecție este IP20. Această valoare trebuie păstrată ca specificație tehnică exactă, fără a-i atribui beneficii pe care documentația nu le declară. IP20 nu justifică, de exemplu, afirmația că întrerupătorul ar avea o „rezistență crescută la particule” sau că gradul IP ar garanta în sine o durabilitate mai mare.
Dacă proiectul necesită un alt grad de protecție, trebuie selectată o soluție care îndeplinește explicit cerința respectivă. Aspectul Sedna Design sau funcția dublă nu modifică gradul IP al modelului SDD111105.
Cum diferențiezi SDD111105 de întrerupătorul simplu SDD111101?
Diferența principală este funcția. SDD111105 controlează două circuite și are două clapete, în timp ce SDD111101 are funcție simplă și o singură clapetă. Ambele aparțin familiei Sedna și pot avea același finisaj alb lucios, motiv pentru care alegerea doar după aspect nu este suficientă.
Dacă sunt necesare două comenzi separate din același punct, SDD111105 este varianta dublă. Dacă trebuie controlat un singur circuit printr-o singură comandă, trebuie verificată varianta simplă. Pentru alte configurații, precum cap scară sau cruce, sunt necesare mecanisme cu funcțiile respective.
Ce trebuie verificat înainte de alegere?
Pentru identificarea fără ambiguități a produsului, combinația relevantă este întrerupător dublu + SCHNEIDER + Sedna Design + 10 AX + alb lucios + SDD111105. Codul producătorului este deosebit de util când sunt comparate mecanisme Sedna apropiate vizual.
Trebuie verificată mai întâi funcția necesară: două circuite comandate separat din același punct. Apoi pot fi confirmate curentul nominal de 10 AX, finisajul alb lucios, montajul încastrat și formatul mecanismului. Această ordine reduce riscul de a alege un produs cu aspect similar, dar cu altă funcție electrică.
Erori frecvente
Confundarea întrerupătorului dublu SDD111105 cu un întrerupător cap scară
SDD111105 are funcție pentru două circuite și două clapete. Un mecanism cap scară are o altă funcție electrică. Produsele nu trebuie considerate echivalente doar pentru că fac parte din aceeași gamă sau au un aspect asemănător.
Presupunerea că „dublu” înseamnă controlul aceluiași circuit din două locuri
În cazul modelului SDD111105, „dublu” se referă la cele două circuite și cele două clapete ale mecanismului. Controlul unui circuit din mai multe puncte presupune o altă funcție de comutare.
Alegerea mecanismului numai după culoare
Gama Sedna include mai multe întrerupătoare albe cu finisaj și dimensiuni apropiate. Codul SDD111105 și funcția pentru două circuite sunt repere mai sigure decât aspectul exterior.
Interpretarea IP20 ca indicator general de durabilitate
IP20 este gradul de protecție declarat pentru SDD111105. El nu trebuie transformat într-o afirmație generică despre rezistență sau durată de viață fără o bază tehnică suplimentară.
Întrebări frecvente
Ce funcție are întrerupătorul dublu SCHNEIDER Sedna SDD111105?
Întrerupătorul dublu SCHNEIDER Sedna Design SDD111105 are funcție pentru două circuite și două clapete. Permite controlul separat a două circuite de iluminat din același punct.
Întrerupătorul SDD111105 este cap scară?
Nu. SDD111105 este identificat de SCHNEIDER ca întrerupător pentru două circuite. Pentru o configurație cap scară trebuie selectat un mecanism cu funcția de comutare corespunzătoare.
Care este curentul nominal al modelului SDD111105?
Întrerupătorul dublu SCHNEIDER Sedna Design SDD111105 are curent nominal de 10 AX. Fișa tehnică indică o gamă de puteri de 2300 W.
Ce dimensiuni are întrerupătorul dublu SDD111105?
Modelul SDD111105 are dimensiuni de 73 x 73 x 37 mm. Adâncimea părții vizuale este de 24 mm, iar montajul este încastrat.
SDD111105 are borne cu șurub?
Nu. Întrerupătorul dublu SCHNEIDER Sedna Design SDD111105 este prevăzut cu borne fără șurub. Forma de livrare este mecanism cu suport de fixare.
