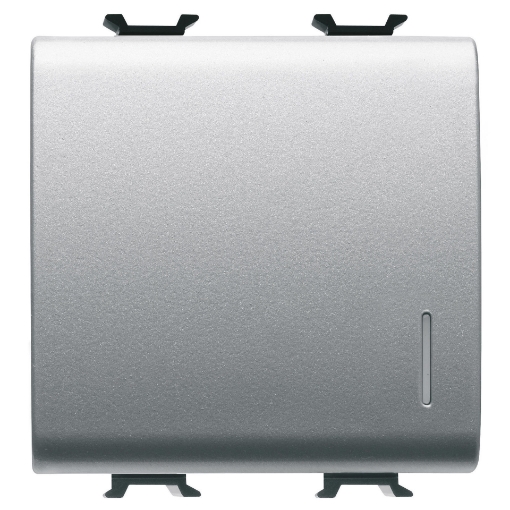

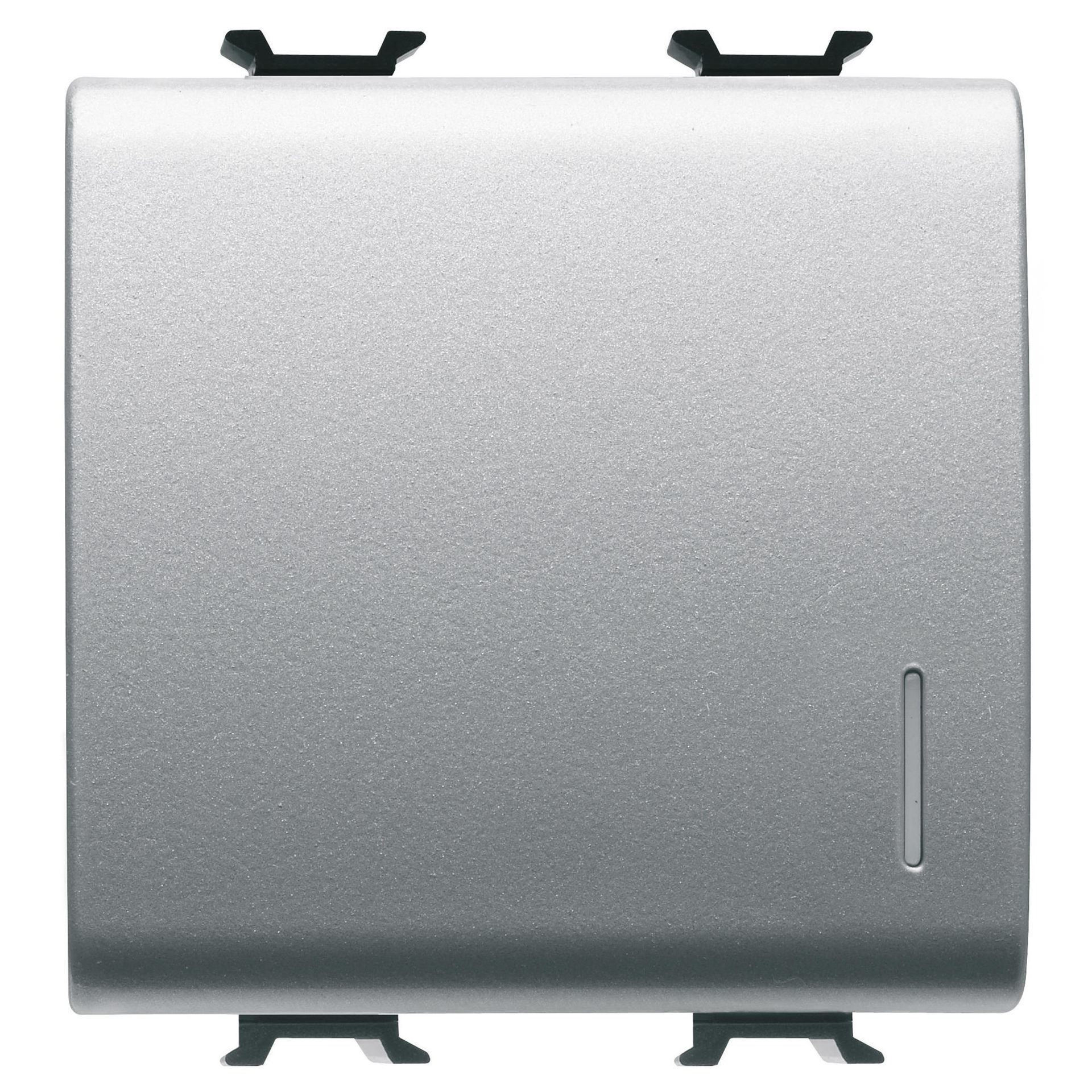

Intrerupator LED cap cruce GEWISS Chorus Monochrome GW14102 2 module 16AX titan

Întrerupătorul LED cap cruce GEWISS Chorus Monochrome GW14102 este un mecanism modular 1P de 16AX și 250V AC, cu 2 module și finisaj titan lucios. Se utilizează ca întrerupător intermediar într-o configurație de comandă a iluminatului din mai multe puncte. Tasta are difuzor pentru semnalizare LED, însă unitatea LED nu este inclusă și trebuie selectată separat. Modelul este realizat din tehnopolimer și folosește borne cu șurub.

Ce rol are întrerupătorul LED cap cruce GW14102?

Întrerupătorul LED cap cruce GW14102 este mecanismul intermediar utilizat într-o configurație în care același circuit de iluminat trebuie comandat din mai mult de două puncte. Funcția sa este diferită de cea a unui întrerupător simplu și de cea a unui întrerupător cap scară.

Într-o astfel de configurație, întrerupătoarele cap scară sunt utilizate la extremitățile circuitului de comandă, iar întrerupătorul cap cruce este poziționat între acestea. GW14102 trebuie ales atunci când instalația necesită această funcție intermediară și configurația modulară este compatibilă cu un mecanism de 2 module.

Produsul are un pol și valori nominale de 16AX și 250V AC. Pentru lămpi LED la 230V, GEWISS declară o putere nominală de 200W.

Ce înseamnă LED la modelul GW14102?

GW14102 este comercializat ca întrerupător LED cap cruce deoarece tasta este prevăzută cu difuzor și permite integrarea unei unități LED de semnalizare. LED-ul nu este inclus în pachet.

Această diferență contează la cumpărare. Mecanismul oferă construcția necesară pentru semnalizare luminoasă, dar unitatea LED trebuie aleasă separat. Termenul „LED” nu trebuie interpretat ca o indicație că mecanismul vine deja echipat cu sursa de semnalizare.

În aceeași familie există și variante fără difuzor sau cu lentilă neutră înlocuibilă. GW14102 este versiunea de 2 module cu difuzor, destinată utilizării cu o unitate de semnalizare compatibilă.

Diferența dintre cap cruce și cap scară

Întrerupătorul LED cap cruce GW14102 nu trebuie confundat cu modelul cap scară GW14072. Deși ambele sunt mecanisme 1P, 16AX, 250V AC, de 2 module, cu finisaj titan și posibilitate de semnalizare LED, funcția electrică este diferită.

GW14072 este un întrerupător bidirecțional pentru configurații cap scară. GW14102 este întrerupătorul intermediar folosit atunci când comanda trebuie extinsă la mai mult de două puncte. Alegerea între cele două se face după schema electrică a instalației, nu după aspectul frontal al mecanismului.

Codul produsului este util tocmai pentru evitarea acestei confuzii: GW14102 indică varianta cap cruce, în timp ce GW14072 indică varianta cap scară.

2 module și finisaj titan lucios

Întrerupătorul LED cap cruce GEWISS GW14102 ocupă 2 module și are finisaj titan lucios. Dimensiunea modulară trebuie corelată cu suportul și rama utilizate în configurația ChoruSmart, mai ales atunci când în același ansamblu sunt instalate și alte mecanisme.

Finisajul titan este o caracteristică vizuală a produsului. Materialul declarat este tehnopolimer, deci aspectul metalizat nu indică o construcție integral metalică.

Pentru alte mecanisme și accesorii cu același finisaj poate fi consultată gama GEWISS Chorus Monochrome. Pentru alte funcții de comandă sunt disponibile și întrerupătoarele GEWISS Chorus.

Borne cu șurub la varianta GW14102

GW14102 este echipat cu borne cu șurub. Această construcție îl diferențiază de GW14102F, varianta apropiată cu borne pentru cablare rapidă. Dacă tipul de conectare este relevant pentru lucrare, codul complet trebuie verificat înainte de alegere.

Pentru conductoare flexibile, GEWISS declară o capacitate de strângere de la 0.75 mm² până la 2x4 mm². Pentru conductoare rigide, capacitatea declarată este de la 0.5 mm² până la 2x2.5 mm².

Prinderea bornei la tracțiunea cablului este declarată la peste 50N. Aceste valori aparțin variantei GW14102 cu borne cu șurub și nu trebuie transferate automat către alte modele din gamă.

Caracteristici electrice și constructive

Întrerupătorul LED cap cruce GW14102 este conform EN 60669-1. Producătorul declară o rezistență de izolație mai mare de 5 MΩ și o rezistență la tensiunea de test de 2000V la 50Hz timp de un minut.

Pentru testul de funcționare prelungită sunt declarate 40.000 de schimbări de poziție la curent nominal, 250V AC și cosφ 0.6. Materialul este testat la 125 °C pentru termo-presiunea cu bilă și la 850 °C pentru testul cu fir incandescent.

Temperaturile asociate acestor teste nu reprezintă temperaturi normale de funcționare. Sunt valori de testare a materialului și construcției mecanismului.

Ce trebuie verificat înainte de alegere?

Funcția electrică este primul criteriu. GW14102 este un întrerupător cap cruce, destinat poziției intermediare într-o comandă realizată din mai multe puncte. Dacă instalația necesită doar comandă din două puncte, sunt necesare mecanisme cap scară, nu un cap cruce folosit în locul lor.

Trebuie verificat și spațiul modular. GW14102 ocupă 2 module, iar suportul trebuie să ofere capacitatea necesară pentru acest mecanism și pentru celelalte dispozitive din configurație.

Dacă se dorește semnalizare LED, trebuie luat în calcul faptul că unitatea LED nu este inclusă. Tasta cu difuzor permite integrarea semnalizării, dar accesoriul se selectează separat.

În cazul în care este preferată conectarea rapidă în locul bornelor cu șurub, GW14102F este o variantă distinctă. Codurile apropiate nu trebuie considerate interschimbabile fără verificarea tipului de borne.

Erori frecvente

Confundarea întrerupătorului LED cap cruce GW14102 cu un cap scară. GW14102 este un mecanism intermediar pentru comanda din mai mult de două puncte. Funcția electrică trebuie să corespundă schemei instalației.

Presupunerea că LED-ul este inclus. Întrerupătorul LED GW14102 are tastă cu difuzor, dar unitatea LED de semnalizare nu este inclusă.

Confundarea GW14102 cu GW14102F. GW14102 utilizează borne cu șurub, în timp ce GW14102F este varianta cu borne pentru cablare rapidă.

Întrebări frecvente

Întrerupătorul LED GEWISS GW14102 este cap cruce?

Întrerupătorul LED GEWISS GW14102 este un întrerupător cap cruce, utilizat ca mecanism intermediar într-o configurație de comandă a iluminatului din mai multe puncte.

LED-ul este inclus cu GW14102?

Întrerupătorul LED cap cruce GW14102 nu include unitatea LED. Tasta este prevăzută cu difuzor și permite utilizarea unei unități de semnalizare compatibile, achiziționată separat.

Care este diferența dintre GW14102 și GW14072?

GW14102 este un întrerupător cap cruce, în timp ce GW14072 este un întrerupător cap scară. Ambele au 2 module și valori de 16AX și 250V AC, dar îndeplinesc funcții diferite în circuitul de comandă.

Care este diferența dintre GW14102 și GW14102F?

Întrerupătorul cap cruce GW14102 are borne cu șurub. Varianta GW14102F are aceeași funcție de bază, dar folosește borne pentru cablare rapidă.

Câte module ocupă întrerupătorul GW14102?

Întrerupătorul LED cap cruce GEWISS GW14102 ocupă 2 module și are finisaj titan lucios.
