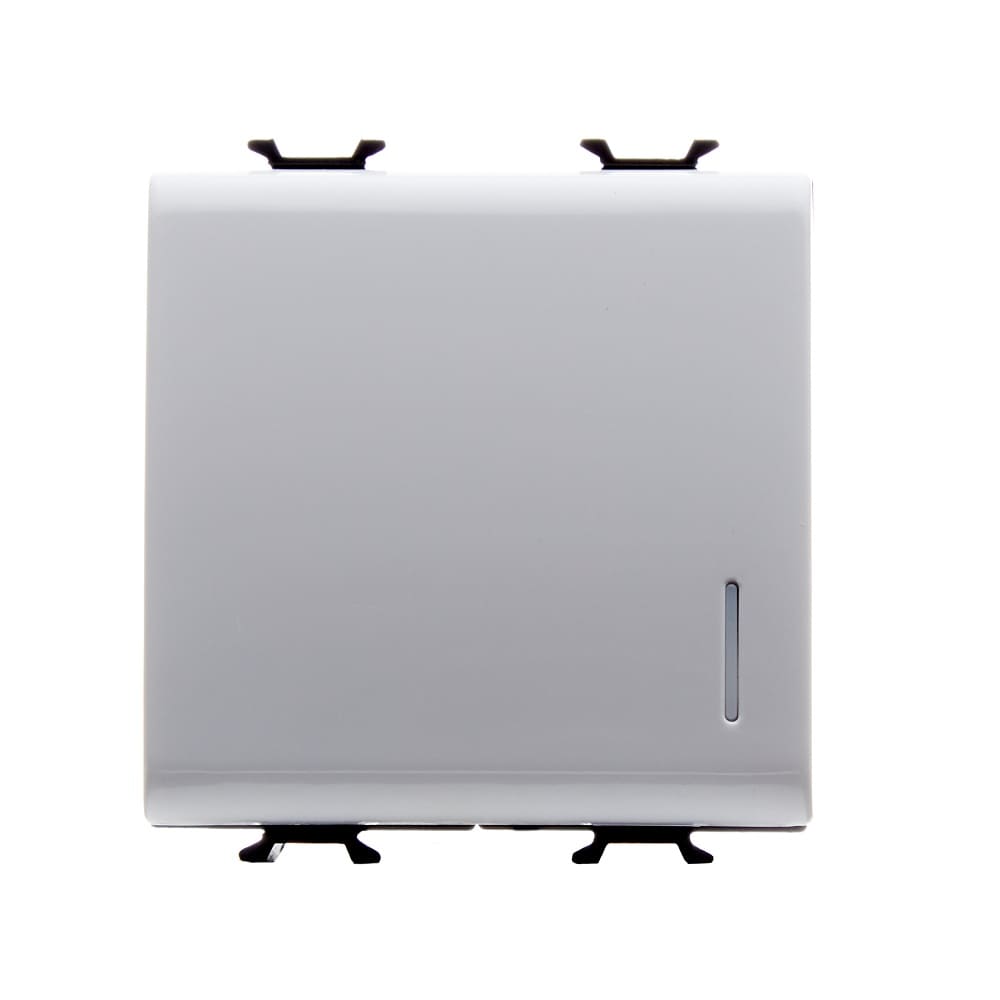

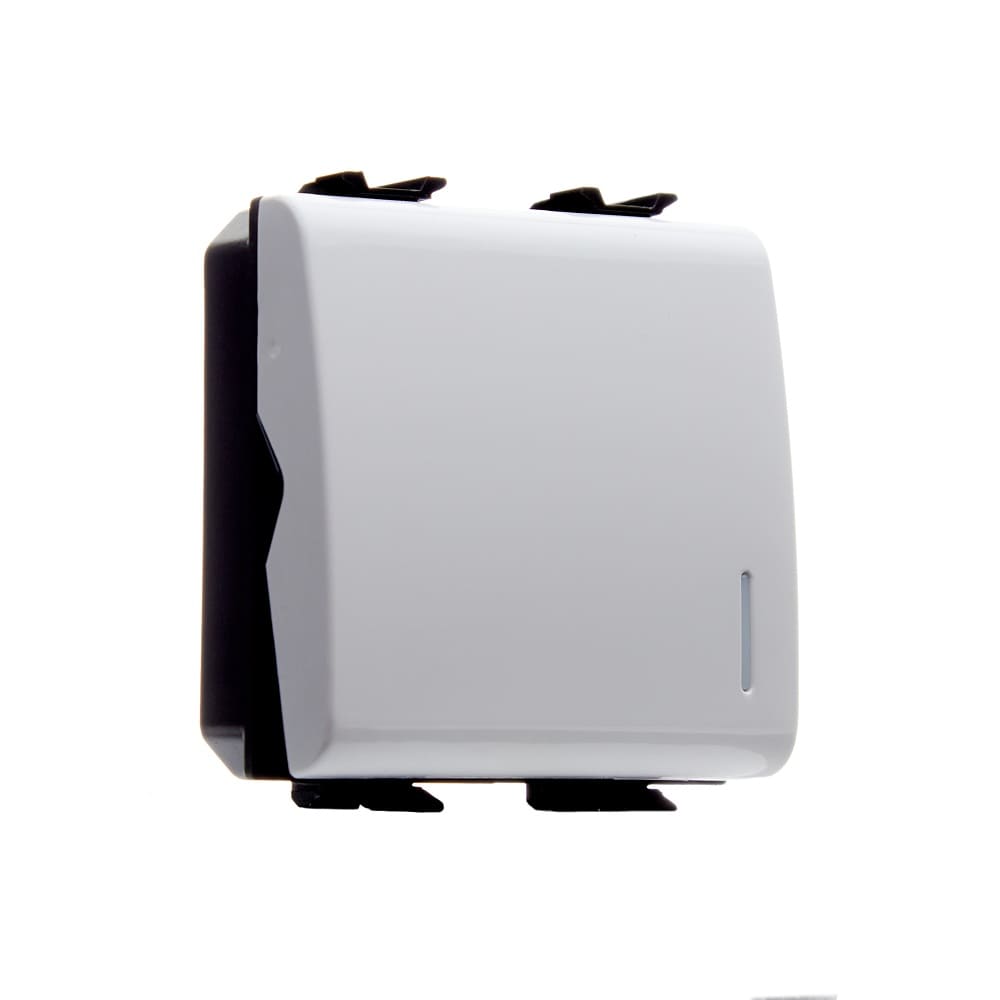

Intrerupator LED cap scara GEWISS Chorus Monochrome GW10072 1P 16AX 250V 2 module alb

Întrerupătorul LED cap scară GEWISS Chorus Monochrome GW10072 este un mecanism modular bidirecțional 1P, conceput pentru comanda aceluiași circuit de iluminat din două puncte. Are valoare nominală 16AX la 250V c.a., ocupă 2 module și este realizat în finisaj alb lucios, cu difuzor pentru montarea unei unități LED compatibile.

Unitatea LED nu este inclusă și trebuie selectată separat. Această diferență este importantă deoarece produsul permite semnalizare LED, dar nu trebuie interpretat ca un întrerupător livrat cu sursa LED deja montată.

Comandă cap scară din două puncte

GW10072 este un întrerupător LED cap scară GEWISS bidirecțional, utilizat atunci când același circuit trebuie comandat din două poziții diferite. Funcția cap scară îl diferențiază de un întrerupător simplu, care comandă circuitul dintr-un singur punct.

Într-o configurație cap scară, cele două mecanisme lucrează împreună pentru pornirea și oprirea aceluiași circuit. Din acest motiv, funcția electrică trebuie verificată înainte de cumpărare; faptul că două întrerupătoare au aceeași culoare sau același număr de module nu înseamnă că pot îndeplini automat aceeași funcție.

16AX la 250V pentru circuitul comandat

Întrerupătorul GEWISS GW10072 are o valoare nominală de 16AX la 250V c.a., conform EN 60669-1. Marcajul 16AX este caracteristica declarată pentru mecanism și trebuie păstrat atunci când produsul este comparat cu alte întrerupătoare modulare.

Pentru lămpi LED alimentate la 230V, producătorul declară o putere nominală de 200W. Această valoare este distinctă de marcajul 16AX și trebuie verificată atunci când circuitul comandat utilizează surse LED. Sarcina totală conectată trebuie să respecte limitele prevăzute pentru mecanism.

Difuzor pentru unitate LED montată separat

Întrerupătorul LED cap scară GEWISS GW10072 este prevăzut cu difuzor pentru utilizarea unei unități de semnalizare LED compatibile. LED-ul nu face parte din echiparea standard și trebuie ales separat atunci când se dorește această funcție.

Difuzorul permite integrarea semnalizării fără schimbarea funcției electrice de bază a mecanismului. GW10072 rămâne un întrerupător cap scară 1P, iar unitatea LED are rol de semnalizare și nu transformă aparatul într-un variator sau într-un sistem de reglare a intensității luminii.

Format de 2 module și finisaj alb lucios

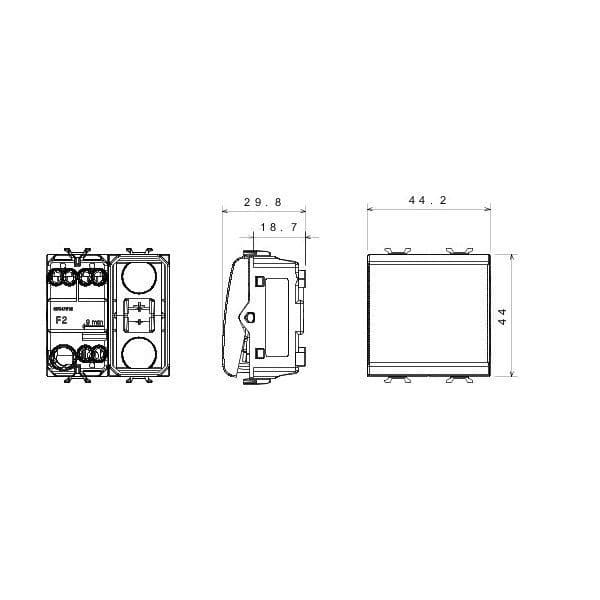

GW10072 ocupă 2 module în sistemul modular GEWISS Chorus și este realizat din tehnopolimer, cu finisaj alb lucios. Numărul de module trebuie verificat împreună cu suportul și rama folosite pentru combinația finală.

Modelul aparține familiei de aparataj modular GEWISS, iar compatibilitatea mecanică nu trebuie stabilită doar după dimensiunea aparentă. Suportul, rama și celelalte mecanisme trebuie alese din game compatibile cu dispozitivul.

Conectarea conductoarelor

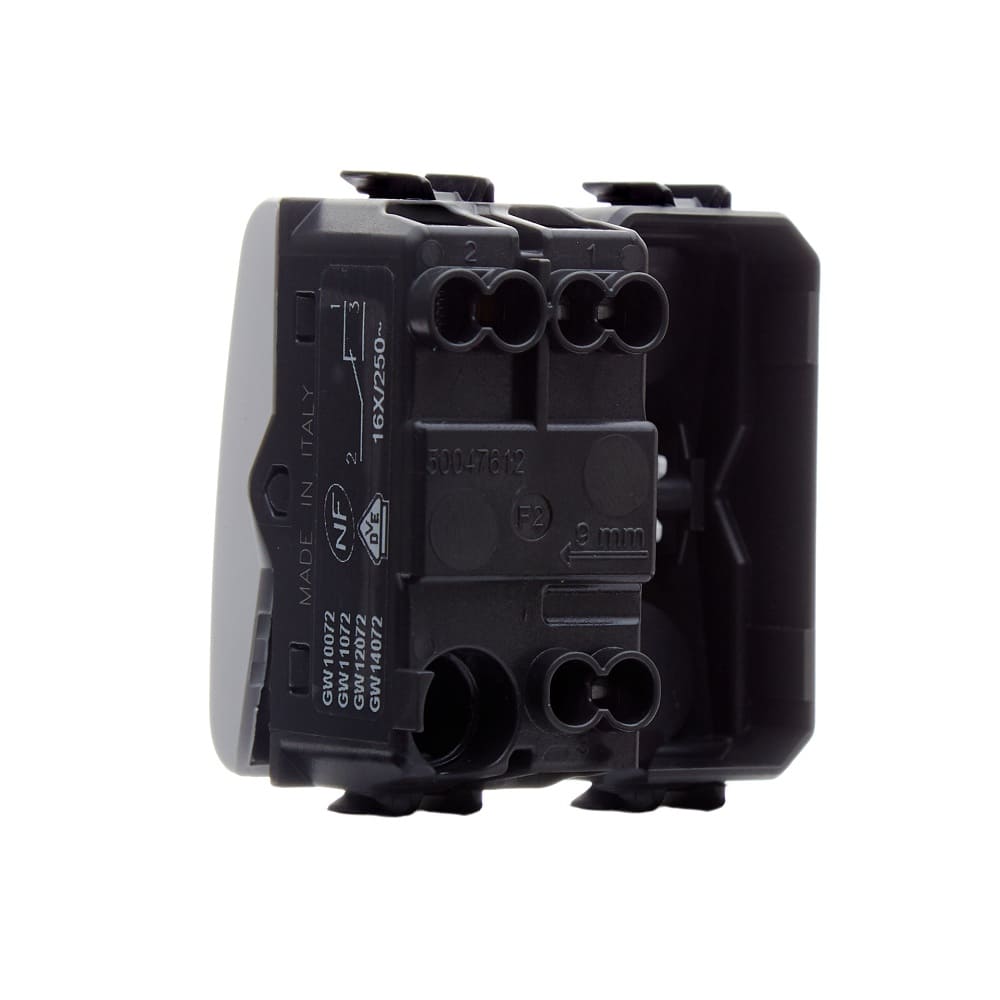

GW10072 folosește borne cu șurub. Pentru conductoare solide sunt acceptate secțiuni de la 0.5mm² până la maximum 2x2.5mm², iar pentru conductoare torsadate domeniul declarat este de la 0.75mm² până la maximum 2x4mm².

Capacitatea bornelor indică limita mecanică de conectare și nu stabilește automat secțiunea cablului necesar în instalație. Dimensionarea conductorului trebuie făcută în funcție de circuit, sarcină, protecțiile utilizate și condițiile de montaj.

Caracteristici tehnice relevante

Întrerupătorul LED cap scară GEWISS GW10072 respectă standardul EN 60669-1. Producătorul declară rezistența izolației mai mare de 5MOhm și rezistența la tensiunea de test de 2000V la 50Hz timp de un minut.

• Funcție: întrerupător bidirecțional cap scară 1P.
• Valoare nominală: 16AX.
• Tensiune nominală: 250V c.a.
• Putere nominală pentru lămpi LED la 230V: 200W.
• Număr de module: 2.
• Culoare: alb lucios.
• Material: tehnopolimer.
• Borne: cu șurub.
• Standard: EN 60669-1.
• Unitate LED: nu este inclusă.

Cum alegi corect GW10072

GW10072 este potrivit atunci când instalația necesită un întrerupător LED cap scară GEWISS de 2 module, 16AX, pentru comanda aceluiași circuit din două puncte. Dacă iluminatul trebuie comandat dintr-un singur punct, este necesar un întrerupător simplu; pentru trei sau mai multe puncte de comandă, schema poate necesita și un mecanism intermediar adecvat.

Pentru alte configurații poți consulta întrerupătoarele GEWISS Chorus și gama GEWISS Chorus Monochrome. Pentru celelalte produse ale producătorului este disponibilă și selecția GEWISS.

Erori frecvente

Confundarea GW10072 cu un întrerupător simplu

GEWISS GW10072 este un întrerupător cap scară bidirecțional și este destinat comenzii aceluiași circuit din două puncte. Un întrerupător simplu are altă funcție electrică. Alegerea doar după aspect, curent nominal sau culoare poate duce la selectarea mecanismului greșit.

Presupunerea că LED-ul este inclus

GEWISS GW10072 are difuzor pentru o unitate LED compatibilă, dar unitatea LED nu este inclusă. Dacă este dorită semnalizarea luminoasă, accesoriul trebuie selectat separat. Denumirea comercială „întrerupător LED” nu trebuie interpretată ca însemnând LED montat din fabrică.

Confundarea funcției LED cu reglarea luminii

Unitatea LED compatibilă cu GW10072 este destinată semnalizării și nu transformă întrerupătorul într-un variator. Modelul GW10072 are funcție cap scară, adică deschide sau închide circuitul în configurația electrică pentru care este proiectat.

Întrebări frecvente

Ce este întrerupătorul GEWISS GW10072?

GEWISS GW10072 este un întrerupător cap scară bidirecțional 1P, cu valoare nominală 16AX la 250V c.a. și lățime de 2 module. Este destinat comenzii aceluiași circuit de iluminat din două puncte.

GW10072 are LED inclus?

GEWISS GW10072 nu include unitatea LED. Întrerupătorul are un difuzor care permite montarea unei unități de semnalizare LED compatibile, dar aceasta trebuie achiziționată și instalată separat.

La ce se folosește funcția cap scară a GW10072?

Funcția cap scară a GEWISS GW10072 permite comanda aceluiași circuit din două puncte diferite atunci când este utilizat într-o configurație electrică corespunzătoare. Este o funcție diferită de cea a unui întrerupător simplu pentru comandă dintr-un singur punct.

Câte module ocupă GEWISS GW10072?

GEWISS GW10072 ocupă 2 module în sistemul modular Chorus. La alegerea suportului și ramei trebuie verificat numărul total de module necesar pentru întreaga combinație de aparataj.

GW10072 poate comanda lămpi LED?

GEWISS GW10072 are declarată o putere nominală de 200W pentru lămpi LED la 230V. Sarcina totală conectată trebuie verificată înainte de instalare și trebuie respectate limitele electrice declarate pentru mecanism.
