Intrerupator LED cap scara GEWISS ChoruSmart GW12072 2 module 16A Negru

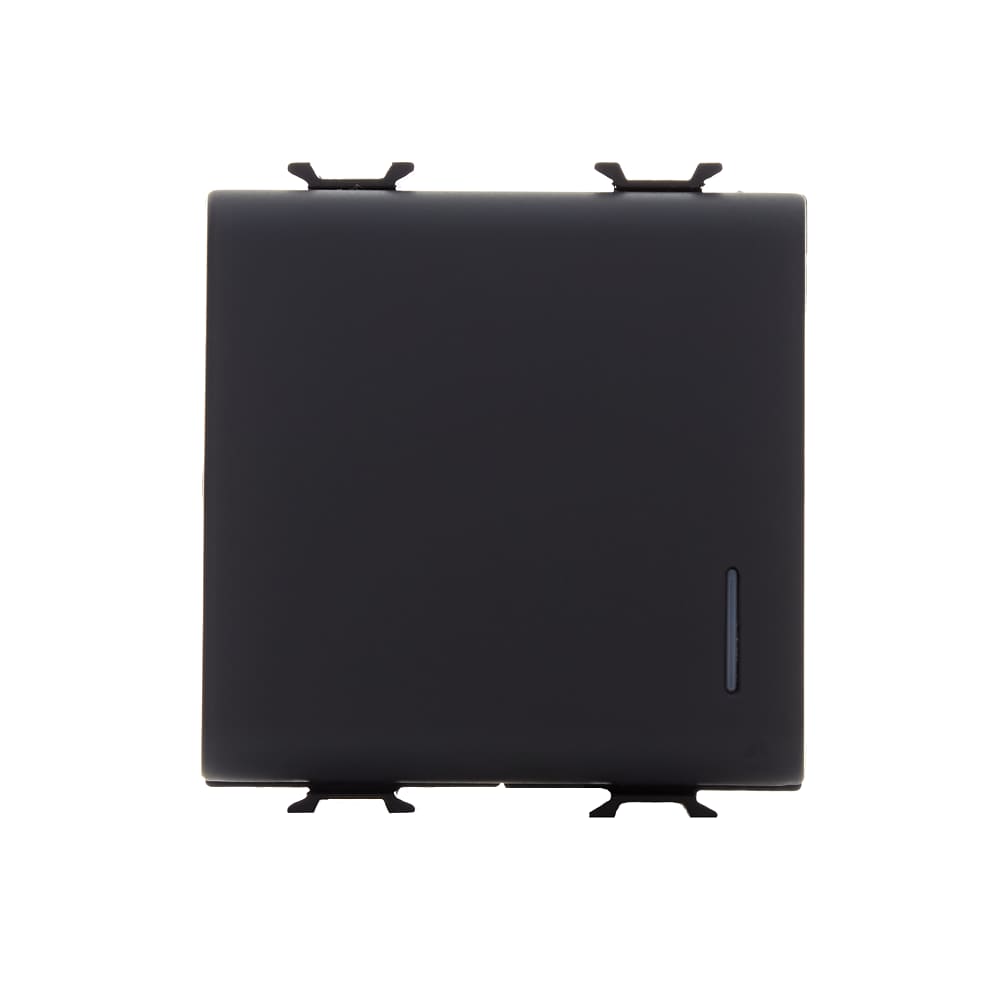

Întrerupătorul LED cap scară GEWISS Chorus GW12072 este un comutator bidirecțional 1P de 16AX la 250V AC, conceput pentru comanda aceleiași lumini din două puncte diferite. Are finisaj negru satinat, ocupă 2 module și este prevăzut cu difuzor pentru LED. Sursa LED nu este inclusă și se adaugă separat.

Pe scurt, acest model este potrivit atunci când instalația are nevoie de funcția cap scară într-un ansamblu modular GEWISS Chorus. Un exemplu simplu este o lumină care trebuie aprinsă și stinsă de la două capete ale unui hol sau din două puncte diferite ale unei încăperi.

Cum funcționează un întrerupător cap scară

Întrerupătorul cap scară GEWISS GW12072 permite controlul aceleiași lumini din două puncte. Spre deosebire de un întrerupător simplu, care comandă lumina dintr-un singur loc, un comutator cap scară este folosit într-o configurație cu două puncte de comandă.

GW12072 este un comutator bidirecțional 1P. Pentru ca funcția cap scară să lucreze corect, instalația trebuie cablată pentru această configurație. Întrerupătorul este una dintre componentele circuitului și nu înlocuiește realizarea corectă a schemei electrice.

Varianta LED cu difuzor

Întrerupătorul LED cap scară GEWISS GW12072 este prevăzut cu difuzor pentru semnalizarea LED. Această caracteristică îl diferențiază de varianta neutră din aceeași familie și permite utilizarea unei surse LED compatibile pentru semnalizarea vizuală a comenzii.

LED-ul nu este inclus cu GW12072. Acest detaliu trebuie verificat înainte de cumpărare, deoarece denumirea „întrerupător LED” descrie varianta pregătită pentru această funcție, nu faptul că sursa LED este furnizată împreună cu aparatul.

Ce înseamnă 16AX la GW12072

Întrerupătorul cap scară GEWISS GW12072 are valoarea nominală de 16AX la 250V AC. Notația corectă este 16AX, nu doar 16A. Pentru lămpi LED la 230V, producătorul indică o putere nominală de 200W.

Valoarea de 200W se referă la sarcina LED declarată pentru aparat. Aceasta nu trebuie confundată cu puterea consumată de LED-ul de semnalizare al întrerupătorului și nici cu o recomandare de dimensionare a întregului circuit.

2 module și finisaj negru satinat

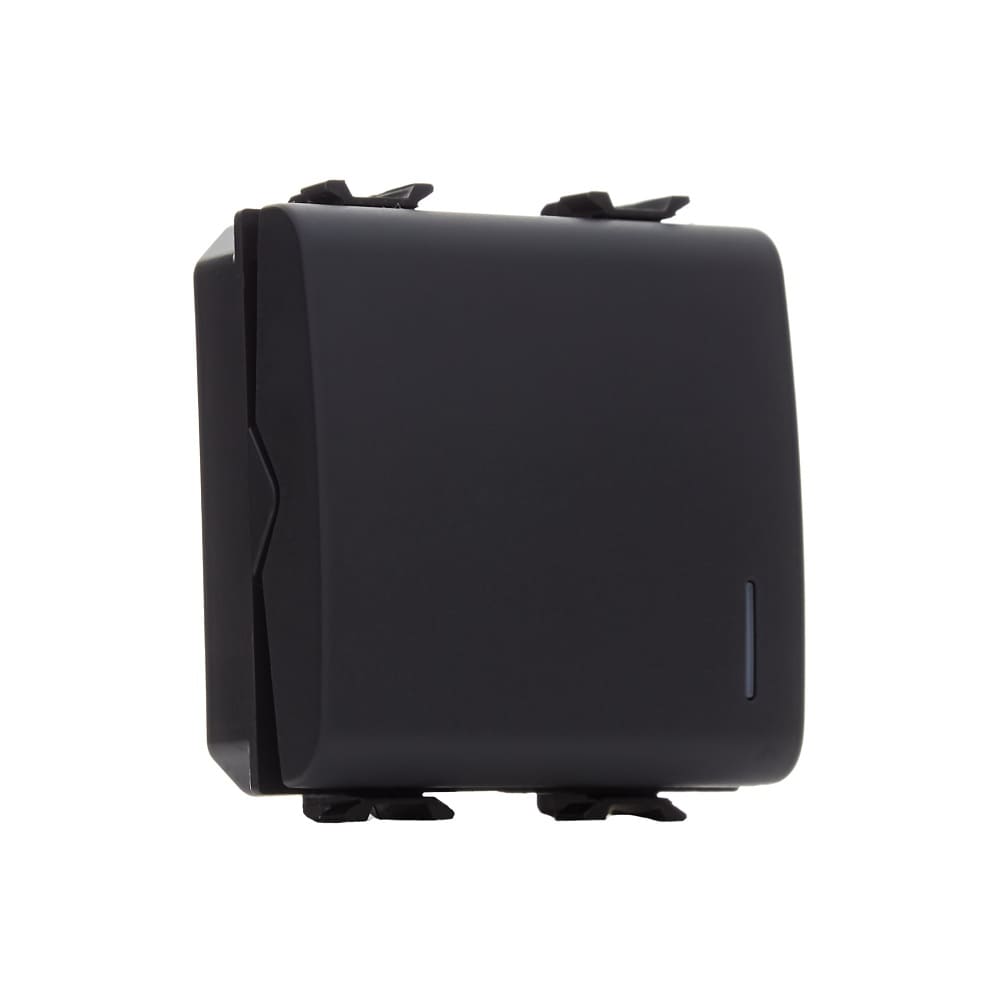

GW12072 ocupă 2 module și are finisaj negru satinat. Carcasa este realizată din tehnopolimer, iar formatul modular trebuie luat în calcul atunci când sunt alese suportul, rama și celelalte dispozitive din aceeași configurație.

Produsul face parte din familia modulară GEWISS Chorus. Pentru construirea unui ansamblu coerent pot fi consultate întrerupătoarele GEWISS Chorus și gama mai largă GEWISS Chorus. Numărul de module și familia aparatului trebuie verificate împreună, nu separat.

Borne cu șurub pentru conectarea conductoarelor

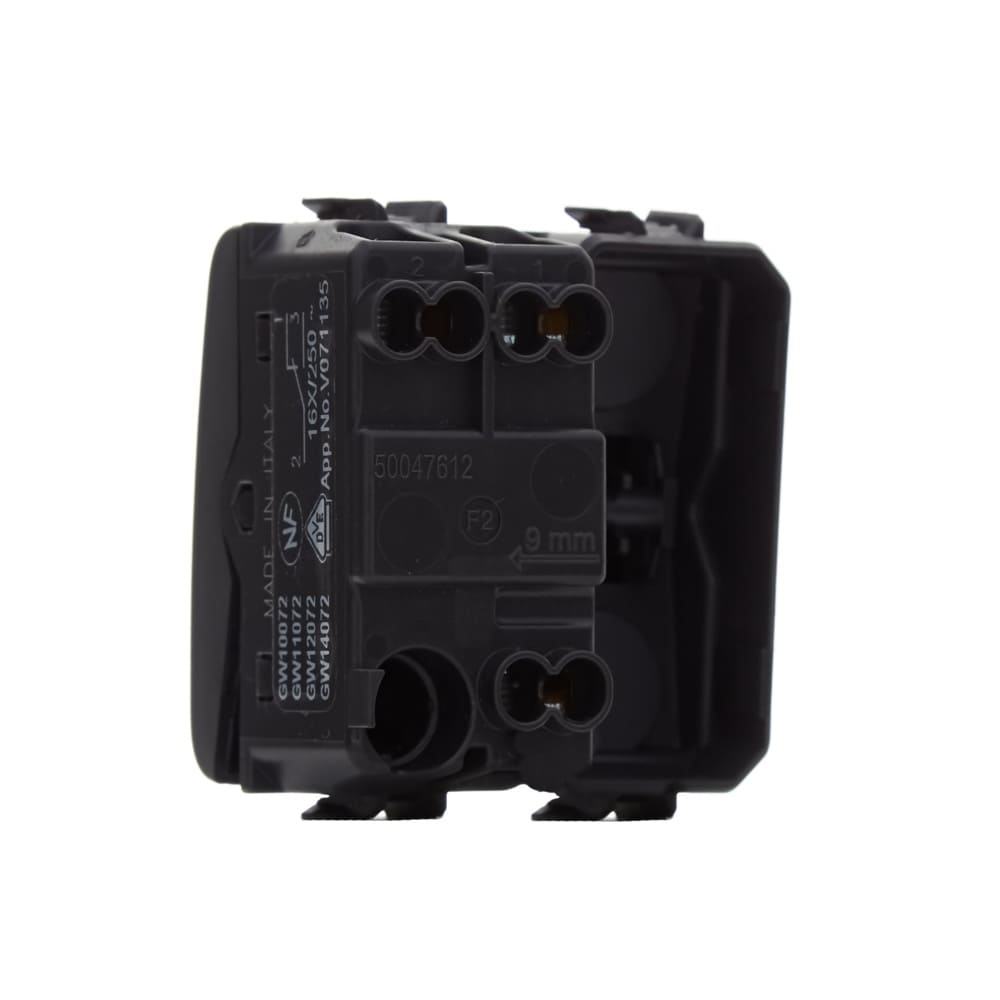

Întrerupătorul LED cap scară GEWISS GW12072 folosește borne cu șurub. Acestea acceptă conductoare torsadate cu secțiuni între 0.75mm² și 2x4mm² și conductoare solide între 0.5mm² și 2x2.5mm².

Valorile reprezintă capacitatea de conectare a bornelor. Secțiunea efectivă a conductoarelor din instalație trebuie stabilită în funcție de circuit și de proiectul electric, fără a presupune că secțiunea maximă acceptată de bornă este automat cea necesară.

Rezistență și caracteristici constructive

GW12072 este declarat pentru 40.000 de schimbări de poziție la curentul nominal, 250V AC și cosφ 0.6. Materialul este testat la termo-presiune cu bilă la 125°C și la fir incandescent la 850°C, iar produsul respectă standardul EN 60669-1.

Rezistența la tensiunea de test este de 2000V la 50Hz timp de un minut, iar rezistența de izolație este mai mare de 5MΩ. Acești parametri descriu caracteristicile constructive și de testare ale întrerupătorului și nu trebuie interpretați ca valori normale de alimentare.

Ce trebuie verificat înainte de alegere

Pentru întrerupătorul cap scară GEWISS GW12072 trebuie verificate funcția cap scară, formatul de 2 module, valoarea 16AX și configurația LED. Codul GW12072 este reperul cel mai sigur atunci când produsul este comparat cu alte variante apropiate din gama Chorus.

• Funcția: comutator bidirecțional pentru comandă cap scară.
• Configurația: 1P.
• Valoarea nominală: 16AX la 250V AC.
• Sarcină LED: 200W la 230V.
• Formatul: 2 module.
• Finisajul: negru satinat.
• LED: varianta are difuzor, dar sursa LED nu este inclusă.

Dacă este necesară altă funcție de comandă, alegerea nu trebuie făcută doar după aspect sau culoare. Pentru alte variante ale producătorului poate fi consultată gama GEWISS.

Erori frecvente

Confundarea întrerupătorului cap scară GEWISS GW12072 cu un întrerupător simplu. GW12072 este bidirecțional și este destinat configurațiilor în care aceeași lumină se comandă din două puncte. Pentru comandă dintr-un singur punct este necesară o funcție diferită.

Presupunerea că LED-ul este inclus cu GW12072. Modelul are difuzor și este varianta LED, dar sursa LED nu este inclusă. Dacă este necesară semnalizarea LED, componenta corespunzătoare trebuie tratată separat.

Confundarea valorii 16AX cu o simplă specificație de 16A. Pentru GW12072, producătorul indică 16AX la 250V AC și o putere nominală de 200W pentru lămpi LED la 230V. Notația completă trebuie păstrată atunci când sunt comparate variantele.

Alegerea GW12072 doar după culoarea neagră și cele 2 module. În gama GEWISS există mai multe dispozitive cu aspect și dimensiuni apropiate. Funcția cap scară, codul GW12072, valoarea 16AX și configurația LED trebuie verificate înainte de cumpărare.

Întrebări frecvente

Ce este întrerupătorul LED cap scară GEWISS GW12072?

Întrerupătorul LED cap scară GEWISS GW12072 este un comutator bidirecțional 1P de 16AX la 250V AC. Permite realizarea unei configurații în care aceeași lumină poate fi comandată din două puncte, ocupă 2 module și are finisaj negru satinat.

Întrerupătorul GEWISS GW12072 include LED-ul?

GEWISS GW12072 nu include sursa LED. Modelul este prevăzut cu difuzor și este varianta destinată utilizării cu LED, însă sursa de semnalizare trebuie adăugată separat.

Ce înseamnă cap scară la GW12072?

Funcția cap scară a GW12072 permite comanda aceleiași lumini din două puncte diferite. Produsul este un comutator bidirecțional 1P, iar instalația trebuie realizată în configurația electrică necesară acestei funcții.

Câte module ocupă întrerupătorul GEWISS GW12072?

Întrerupătorul GEWISS GW12072 ocupă 2 module. Acest format trebuie verificat atunci când sunt selectate suportul, rama și celelalte elemente ale ansamblului modular GEWISS Chorus.

Ce conductoare acceptă GEWISS GW12072?

GEWISS GW12072 acceptă conductoare torsadate între 0.75mm² și 2x4mm² și conductoare solide între 0.5mm² și 2x2.5mm². Conectarea se face prin borne cu șurub, iar secțiunea efectivă a conductorului trebuie să corespundă instalației.
