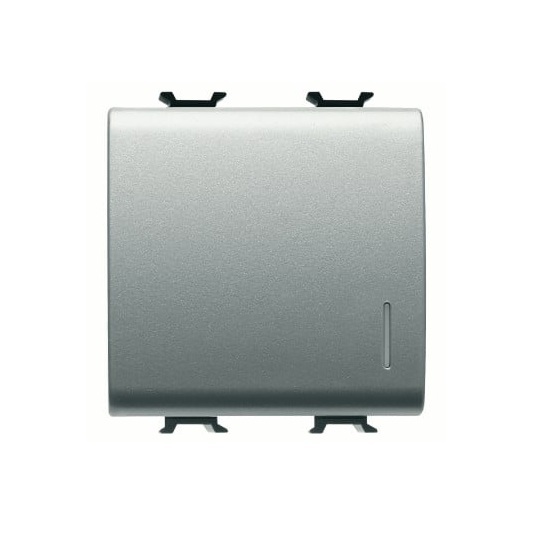

Intrerupator LED cap scara GEWISS Chorus Monochrome GW14072 2 module 16AX titan

Întrerupătorul LED cap scară GEWISS Chorus Monochrome GW14072 este un mecanism modular 1P de 16AX și 250V AC, cu 2 module și finisaj titan lucios. Tasta este prevăzută cu difuzor pentru semnalizare LED, însă unitatea LED nu este inclusă și se selectează separat. Modelul folosește borne cu șurub și este realizat din tehnopolimer, fiind destinat integrării în configurațiile modulare ChoruSmart.

Întrerupător LED cap scară pentru comanda din două puncte

GW14072 are funcție cap scară, adică este un întrerupător bidirecțional utilizat în configurații în care același circuit de iluminat trebuie comandat din două puncte. Această funcție îl diferențiază de un întrerupător simplu și trebuie verificată înainte de alegere, deoarece mecanismele pot avea un aspect exterior apropiat, dar funcții electrice diferite.

Produsul are configurație 1P, curent nominal de 16AX și tensiune nominală de 250V AC. Formatul este de 2 module, ceea ce înseamnă că ocupă două poziții modulare în suportul ChoruSmart. Atunci când configurația include și alte mecanisme, spațiul total disponibil în suport trebuie corelat cu numărul de module ocupat de fiecare componentă.

Pentru sarcini cu lămpi LED la 230V, GEWISS declară pentru GW14072 o putere nominală de 200W. Această valoare aparține modelului exact și trebuie diferențiată de curentul nominal de 16AX al întrerupătorului.

Ce înseamnă LED la întrerupătorul GW14072?

În denumirea comercială, GW14072 este un întrerupător LED cap scară deoarece tasta cu difuzor permite integrarea unei unități LED de semnalizare. LED-ul nu este însă montat și inclus în produs.

Diferența este importantă la cumpărare. Dacă este dorită semnalizarea luminoasă, întrerupătorul oferă construcția necesară pentru aceasta, dar unitatea LED trebuie aleasă separat dintre accesoriile compatibile indicate pentru sistemul ChoruSmart. Astfel, termenul „LED” descrie posibilitatea de semnalizare a mecanismului, nu prezența unui LED inclus în pachet.

GW14072 nu trebuie confundat nici cu varianta fără difuzor. Pentru o configurație în care semnalizarea LED este relevantă, prezența difuzorului în tastă este caracteristica ce permite utilizarea funcției de semnalizare.

2 module și finisaj titan lucios

Întrerupătorul LED cap scară GEWISS GW14072 ocupă 2 module și are finisaj titan lucios. Această combinație trebuie corelată cu rama, suportul și celelalte dispozitive vizibile din aceeași configurație ChoruSmart.

Finisajul titan descrie aspectul exterior al mecanismului. Materialul declarat de GEWISS este tehnopolimer, deci aspectul metalizat nu înseamnă că întrerupătorul este realizat integral din metal.

Pentru configurații în același finisaj poate fi consultată gama GEWISS Chorus Monochrome. Pentru alte mecanisme de comandă din aceeași familie sunt disponibile și întrerupătoarele GEWISS Chorus.

Borne cu șurub la varianta GW14072

GW14072 utilizează borne cu șurub. Această caracteristică îl separă de GW14072F, varianta apropiată echipată cu borne rapide cu arc. Dacă tipul de conectare contează în configurația urmărită, codul complet al produsului trebuie verificat înainte de alegere.

Pentru conductoare flexibile, GEWISS declară o capacitate a bornelor de la 0.75 mm² până la 2 × 4 mm². Pentru conductoare rigide, intervalul declarat este de la 0.5 mm² până la 2x2.5 mm². Aceste valori aparțin variantei cu borne cu șurub GW14072 și nu trebuie transferate automat către modelul GW14072F.

Caracteristici tehnice ale întrerupătorului GW14072

Întrerupătorul LED cap scară GEWISS GW14072 este conform EN 60669-1. Producătorul declară o rezistență la tensiunea de test de 2000V la 50Hz timp de un minut și o rezistență de izolație mai mare de 5 MΩ.

Pentru testul de funcționare prelungită sunt declarate 40.000 de schimbări de poziție la curent nominal, 250V AC și cosφ 0.6. Materialul este testat la 125 °C pentru termo-presiunea cu bilă și la 850 °C pentru testul cu fir incandescent.

Valorile de 125 °C și 850 °C sunt parametri ai testelor tehnice și nu temperaturi normale de funcționare. Pentru alegerea produsului, informațiile cu impact direct sunt funcția cap scară, posibilitatea de semnalizare LED, formatul de 2 module, 16AX, tipul bornelor și finisajul titan.

Ce trebuie verificat înainte de alegere?

În primul rând, trebuie verificată funcția necesară. GW14072 este un întrerupător cap scară. Dacă instalația necesită un întrerupător simplu, cap cruce sau un buton cu revenire, este necesar un mecanism cu funcția corespunzătoare.

În al doilea rând, trebuie verificat spațiul disponibil în suport. GW14072 ocupă 2 module, iar această dimensiune influențează combinația posibilă cu celelalte dispozitive modulare.

Dacă se dorește semnalizare luminoasă, trebuie avut în vedere că unitatea LED nu este inclusă. Mecanismul este pregătit pentru semnalizare prin tasta cu difuzor, iar accesoriul LED se selectează separat.

Tipul bornelor este un alt criteriu util. GW14072 are borne cu șurub; dacă este căutată varianta cu borne rapide, codul corespunzător este diferit.

Erori frecvente

Presupunerea că întrerupătorul LED GW14072 include LED-ul. Modelul are tastă cu difuzor și permite semnalizare LED, însă unitatea LED se achiziționează separat.

Confundarea funcției cap scară cu un întrerupător simplu. GW14072 este destinat unei configurații cap scară. Funcția mecanismului trebuie să corespundă schemei instalației.

Confundarea GW14072 cu GW14072F. GW14072 utilizează borne cu șurub, în timp ce GW14072F este varianta cu borne rapide cu arc.

Întrebări frecvente

Întrerupătorul LED GEWISS GW14072 are LED inclus?

Întrerupătorul LED cap scară GEWISS GW14072 nu include unitatea LED. Tasta are difuzor și permite adăugarea unei unități de semnalizare compatibile, selectată separat.

GW14072 este întrerupător cap scară?

Întrerupătorul LED GEWISS GW14072 are funcție cap scară, configurație 1P și valori nominale de 16AX și 250V AC.

Care este diferența dintre GW14072 și GW14072F?

Întrerupătorul LED cap scară GW14072 folosește borne cu șurub. GW14072F este varianta distinctă cu borne rapide cu arc.

Câte module ocupă întrerupătorul GW14072?

Întrerupătorul LED cap scară GEWISS GW14072 ocupă 2 module și trebuie integrat într-un suport ChoruSmart cu spațiul modular corespunzător.

Ce finisaj are întrerupătorul GW14072?

Întrerupătorul LED cap scară GEWISS GW14072 are finisaj titan lucios și este realizat din tehnopolimer.
