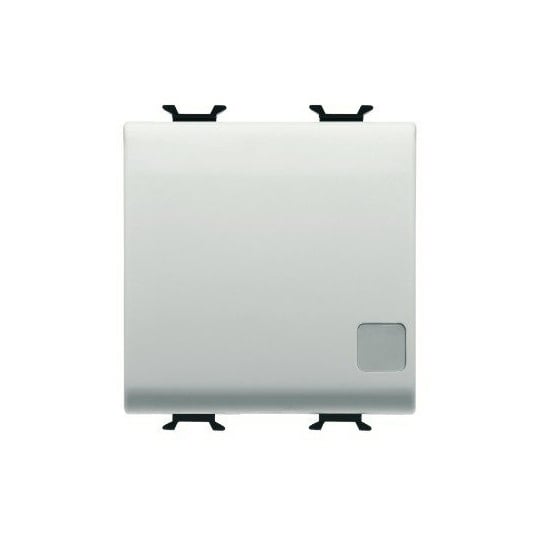

Intrerupator LED cap scara GEWISS Chorus Monochrome GW10073 1P 16AX 250V 2 module alb

Întrerupătorul LED cap scară GEWISS Chorus Monochrome GW10073 este un aparat modular 1P de 16AX la 250V c.a., cu 2 module, lentilă neutră înlocuibilă și finisaj alb lucios. Varianta poate utiliza o unitate de semnalizare LED, însă LED-ul nu este inclus. Pentru lămpi LED alimentate la 230V, producătorul declară o putere nominală de 200W. Configurația cu 2 module îl diferențiază de GW10053, varianta apropiată de 1 modul.

Întrerupător LED cap scară de 16AX și 2 module

Întrerupătorul LED cap scară GEWISS GW10073 are configurație 1P și este nominalizat la 16AX, 250V c.a. Formatul de 2 module oferă un reper clar pentru integrarea sa într-o configurație modulară Chorus Monochrome și trebuie verificat înainte de alegere, deoarece în aceeași familie există și variante cu alt număr de module.

Funcția cap scară face parte din identitatea comercială a modelului GW10073. În gama GEWISS, această variantă apare în familia întrerupătoarelor bidirecționale 1P, fiind caracterizată prin 16AX, lentilă neutră înlocuibilă și 2 module. Codul GW10073 rămâne important atunci când sunt comparate produse cu același finisaj, dar cu funcții sau dimensiuni modulare diferite.

Ce trebuie știut despre funcția LED

Întrerupătorul LED cap scară GEWISS Chorus Monochrome GW10073 este pregătit pentru utilizarea unei unități de semnalizare LED, dar LED-ul nu este inclus în produs. Această diferență trebuie verificată înainte de cumpărare dacă semnalizarea luminoasă este necesară în configurația finală. PDP-ul identifică explicit produsul drept întrerupător LED cap scară și precizează separat că LED-ul nu este inclus.

Modelul are lentilă neutră înlocuibilă. Aceasta este caracteristica frontală declarată pentru GW10073 și îl separă de varianta GW10072, care folosește un difuzor. Ambele sunt produse de 2 module și 16AX, astfel încât aspectul general sau valoarea electrică nu sunt suficiente pentru alegerea variantei corecte.

Putere nominală pentru lămpi LED la 230V

Întrerupătorul LED cap scară GEWISS GW10073 are o putere nominală declarată de 200W pentru lămpi LED alimentate la 230V. Această valoare este specificată distinct de caracteristica generală de 16AX și oferă un reper direct atunci când aparatul este evaluat pentru o sarcină de iluminat LED.

Pentru o aplicație cu lămpi LED, valoarea de 200W trebuie tratată ca specificația dedicată acestei categorii de sarcină. Nu este necesară derivarea unei alte valori din curentul nominal atunci când producătorul furnizează explicit puterea nominală pentru lămpi LED de 230V.

Borne și secțiuni de conductoare acceptate

Întrerupătorul LED cap scară GEWISS GW10073 utilizează borne de cablare pentru care producătorul declară intervale diferite în funcție de tipul conductorului. Pentru cabluri torsadate, capacitatea de strângere este de minimum 0.75 mm² și maximum 2 x 4 mm². Pentru conductoare solide, domeniul este de minimum 0.5 mm² și maximum 2 x 2.5 mm².

Diferența dintre cele două intervale contează la selecție. Secțiunea nu trebuie verificată separat de tipul conductorului, deoarece aceeași bornă are limite declarate diferite pentru cabluri torsadate și solide. Rezistența prinderii bornei la tracțiunea cablului este declarată la peste 50N.

Construcție și caracteristici electrice verificate

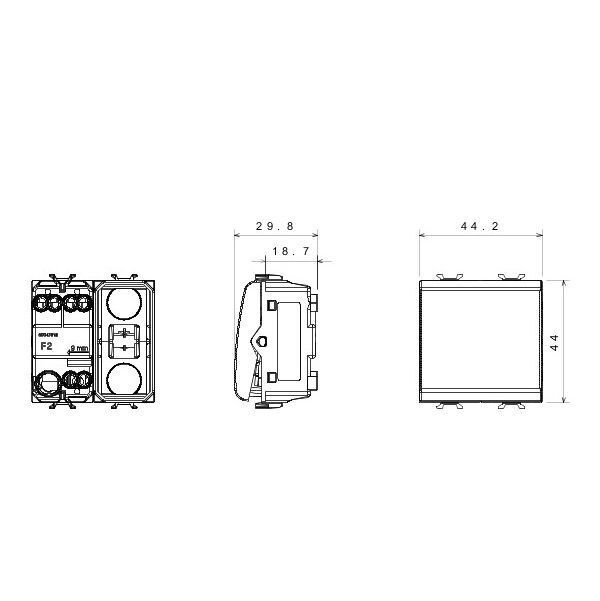

Întrerupătorul LED cap scară GEWISS Chorus Monochrome GW10073 este realizat din tehnopolimer și are finisaj alb lucios. Produsul ocupă 2 module, iar dimensiunile indicate în fișa tehnică sunt aproximativ 44 mm înălțime, 44.2 mm lățime și 29.8 mm adâncime.

Rezistența izolației este declarată la peste 5 MOhm, iar rezistența la tensiunea de test este de 2000V la 50Hz timp de un minut. Pentru material sunt indicate testul cu fir incandescent la 850°C și termo-presiunea cu bilă la 125°C. Modelul este declarat conform EN 60669-1.

Producătorul declară 40.000 de schimbări de poziție în condiția de test specificată la curent nominal, 250V c.a. și cosφ 0.6. Această valoare descrie performanța în condițiile de încercare definite pentru produs și nu reprezintă o promisiune privind numărul exact de acționări într-o instalație reală.

Cum diferențiezi GW10073 de variantele apropiate

Întrerupătorul LED cap scară GEWISS GW10073 trebuie urmărit ca variantă de 2 module, 1P, 16AX, cu lentilă neutră înlocuibilă. GW10053 are caracteristici electrice apropiate și aceeași lentilă neutră înlocuibilă, dar ocupă 1 modul. GW10072 are 2 module și 16AX, însă utilizează difuzor în locul lentilei neutre înlocuibile. Aceste diferențe sunt utile atunci când se selectează exact componenta necesară unei configurații existente.

Pentru alte componente din aceeași familie poți consulta gama GEWISS Chorus Monochrome și selecția de întrerupătoare GEWISS Chorus. Pentru alte familii și echipamente ale producătorului este disponibilă și gama GEWISS.

Ce trebuie verificat înainte de alegere

Întrerupătorul LED cap scară GEWISS Chorus Monochrome GW10073 trebuie ales după funcția cap scară, configurația 1P, valoarea de 16AX la 250V c.a. și formatul de 2 module. Dacă semnalizarea LED este necesară, trebuie luat în calcul faptul că unitatea LED nu este inclusă.

Pentru circuitele cu lămpi LED, producătorul declară 200W la 230V. La nivelul conexiunilor trebuie verificat și tipul conductorului, deoarece capacitatea bornelor diferă între conductoarele torsadate și cele solide. Aceste criterii permit separarea modelului GW10073 de variante care arată similar, dar nu au aceeași configurație.

Erori frecvente

Presupunerea că întrerupătorul LED GEWISS GW10073 are LED inclus

Întrerupătorul LED cap scară GEWISS GW10073 nu include unitatea LED. Produsul este prevăzut pentru această funcție și are lentilă neutră înlocuibilă, dar LED-ul trebuie tratat separat.

Confundarea GW10073 cu varianta GW10053 de 1 modul

Întrerupătorul LED cap scară GEWISS GW10073 ocupă 2 module, în timp ce GW10053 ocupă 1 modul. Ambele au 1P, 16AX și lentilă neutră înlocuibilă, astfel încât numărul de module este un criteriu important de diferențiere.

Confundarea GW10073 cu varianta cu difuzor

Întrerupătorul LED cap scară GEWISS GW10073 are lentilă neutră înlocuibilă. Varianta GW10072, tot de 2 module și 16AX, este prevăzută cu difuzor. Codul și tipul elementului frontal trebuie verificate înainte de alegere.

Evaluarea sarcinii LED numai după valoarea de 16AX

Întrerupătorul LED cap scară GEWISS GW10073 are o specificație separată pentru lămpi LED: 200W la 230V. Această valoare trebuie urmărită atunci când aparatul este evaluat pentru această categorie de sarcină.

Întrebări frecvente

Întrerupătorul LED cap scară GEWISS GW10073 include LED-ul?

Întrerupătorul LED cap scară GEWISS GW10073 nu include unitatea LED. Modelul are lentilă neutră înlocuibilă și permite utilizarea funcției de semnalizare corespunzătoare.

Câte module ocupă întrerupătorul LED GEWISS GW10073?

Întrerupătorul LED cap scară GEWISS GW10073 ocupă 2 module. Aceasta este una dintre diferențele importante față de GW10053, care ocupă un singur modul.

Ce putere pentru lămpi LED are modelul GW10073?

Întrerupătorul LED cap scară GEWISS GW10073 are o putere nominală declarată de 200W pentru lămpi LED alimentate la 230V.

Ce conductoare acceptă întrerupătorul LED GEWISS GW10073?

Întrerupătorul LED cap scară GEWISS GW10073 acceptă conductoare torsadate între 0.75 mm² și 2 x 4 mm² și conductoare solide între 0.5 mm² și 2 x 2.5 mm².
