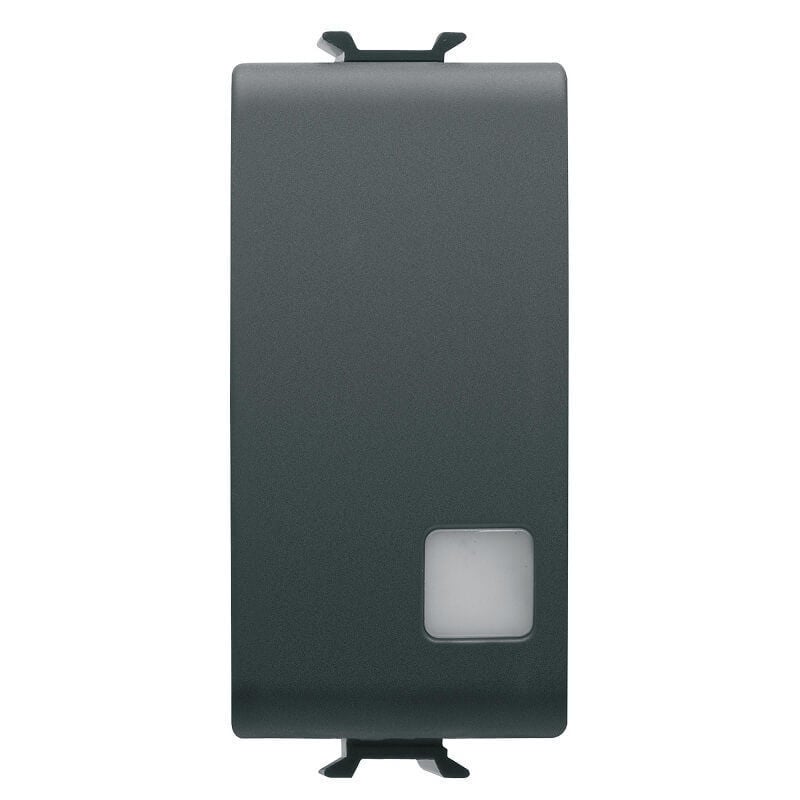

Intrerupator LED GEWISS Chorus GW12003 1 modul 1P 16AX Negru Satinat

Întrerupătorul LED GEWISS Chorus GW12003 este un mecanism unidirecțional de 1 modul, cu contact 1P - 16AX la 250 V c.a., în culoare Negru Satinat. Tasta are lentilă neutră înlocuibilă pentru funcția de semnalizare, însă LED-ul nu este inclus. Pentru lămpi LED alimentate la 230 V, producătorul declară o putere nominală de 200 W. Formatul compact și finisajul închis îl recomandă pentru configurațiile ChoruSmart în care sunt necesare atât funcția de întrerupere simplă, cât și posibilitatea unei semnalizări LED separate.

Un întrerupător LED simplu, de 1 modul

Întrerupătorul GEWISS GW12003 este un aparat unidirecțional. Funcția sa este cea a unui întrerupător simplu și trebuie diferențiată de mecanismele cap-scară, cap-cruce, butoane cu revenire sau alte aparate de comandă disponibile în familia Chorus.

Produsul ocupă un singur modul. Acest lucru permite integrarea lui într-o configurație modulară în care spațiul disponibil trebuie împărțit între mai multe mecanisme. Alegerea formatului de 1 modul este relevantă mai ales atunci când funcția necesară nu justifică ocuparea a două module.

Contactul este 1P - 16AX, iar tensiunea nominală este de 250 V c.a. Marcajul AX trebuie păstrat în specificație, deoarece face parte din clasificarea electrică a aparatului și nu este echivalent editorial cu simplul „16A”.

LED-ul nu este inclus în GW12003

Întrerupătorul LED GEWISS GW12003 este prevăzut cu o lentilă neutră înlocuibilă și poate utiliza o unitate de semnalizare LED compatibilă. Unitatea LED se comandă separat și nu este inclusă în produs.

Acest detaliu este important deoarece denumirea comercială „întrerupător LED” poate sugera că sursa luminoasă este deja montată. În cazul GW12003, mecanismul este pregătit pentru această funcție, dar componenta LED trebuie tratată separat.

Lentila neutră permite integrarea semnalizării fără a schimba mecanismul de bază. Pentru cumpărător, diferența dintre „pregătit pentru LED” și „LED inclus” trebuie să fie clară înainte de comandă.

200 W pentru lămpi LED de 230 V

Pentru întrerupătorul GEWISS GW12003 este declarată o putere nominală de 200 W pentru lămpi LED la 230 V. Această valoare descrie sarcina LED comandată de întrerupător și nu consumul unui LED de semnalizare.

Cele două utilizări ale termenului LED trebuie separate. GW12003 poate integra o unitate LED de semnalizare, care nu este inclusă, iar în același timp poate comanda sarcini de iluminat LED în limita declarată de producător.

Dacă produsul este comparat cu alte mecanisme Chorus, această valoare este mai utilă decât o presupunere făcută exclusiv din specificația 16AX. Sarcina LED declarată oferă un reper direct pentru utilizarea cu iluminat LED la 230 V.

Negru Satinat pentru configurații Chorus cu aspect uniform

Întrerupătorul LED GEWISS Chorus GW12003 este realizat din tehnopolimer și are culoare Negru Satinat. Finisajul permite integrarea lui în configurații în care mecanismele și ramele sunt alese într-o paletă închisă.

Culoarea nu schimbă funcția electrică, dar contează în aspectul final al ansamblului. Dacă într-o ramă sunt grupate mai multe mecanisme vizibile, folosirea aceleiași variante cromatice ajută la evitarea diferențelor între taste.

Pentru alte funcții și variante pot fi consultate întrerupătoarele GEWISS Chorus. Pentru prize, rame și alte componente modulare este relevantă și gama GEWISS Chorus.

Borne cu șurub și capacități de conectare

Întrerupătorul GEWISS GW12003 folosește borne cu șurub. Pentru conductoare torsadate sunt declarate secțiuni de la 0.75 mm² până la 2 x 4 mm². Pentru conductoare solide, capacitatea declarată este de la 0.5 mm² până la 2 x 2.5 mm².

Prinderea bornei la tracțiunea cablului este declarată la peste 50 N. Aceste valori sunt utile la verificarea compatibilității tehnice a mecanismului cu conductorii utilizați în proiect, fără a înlocui documentația de instalare.

Rezistență electrică și mecanică declarată

GW12003 este asociat standardului EN 60669-1. Rezistența la tensiunea de test este declarată la 2000 V, 50 Hz, timp de un minut, iar rezistența de izolație este mai mare de 5 MΩ.

Pentru funcționare prelungită sunt declarate 40.000 de schimbări de poziție la In, 250 V c.a., cosφ = 0.6. Pentru material sunt indicate termo-presiunea cu bilă la 125 °C și încercarea cu fir incandescent la 850 °C.

Aceste valori aparțin codului exact GW12003 și nu trebuie transferate automat către alte întrerupătoare Chorus doar pentru că au aceeași culoare sau același număr de module.

Când este GW12003 varianta potrivită

Întrerupătorul LED GEWISS GW12003 este potrivit când configurația necesită un mecanism unidirecțional de 1 modul, 1P - 16AX, în culoare Negru Satinat și cu posibilitatea de a integra o semnalizare LED separată.

Dacă instalația cere o comandă cap-scară, cap-cruce sau o altă funcție, trebuie ales un mecanism proiectat pentru acea funcție. Nici culoarea, nici dimensiunea de 1 modul nu fac două întrerupătoare funcțional echivalente.

La fel, dacă este necesar un produs cu LED deja inclus, GW12003 nu trebuie selectat presupunând existența sursei de semnalizare în pachet.

Erori frecvente

Presupunerea că întrerupătorul LED GEWISS GW12003 include LED-ul

Întrerupătorul LED GEWISS GW12003 nu include unitatea LED. Produsul are lentilă neutră înlocuibilă și este pregătit pentru utilizarea unei unități de semnalizare separate.

Confundarea GW12003 cu un întrerupător cap-scară

Întrerupătorul GEWISS GW12003 este un mecanism unidirecțional. Pentru comandă din două puncte trebuie ales un mecanism cu funcția corespunzătoare, nu acest cod.

Interpretarea celor 200 W drept puterea LED-ului de semnalizare

Cei 200 W reprezintă puterea nominală declarată pentru lămpi LED de 230 V comandate de întrerupător. Valoarea nu descrie LED-ul de semnalizare al tastei.

Alegerea mecanismului numai după culoare

Întrerupătorul GEWISS GW12003 trebuie verificat după funcția unidirecțională, 1 modul și clasificarea 1P - 16AX. În gama Chorus există și alte mecanisme Negru Satinat cu funcții diferite.

Întrebări frecvente

Întrerupătorul LED GEWISS GW12003 are LED inclus?

Întrerupătorul LED GEWISS GW12003 nu include LED-ul. Unitatea de semnalizare este separată, iar mecanismul are lentilă neutră înlocuibilă.

GW12003 este un întrerupător simplu?

Întrerupătorul LED GEWISS GW12003 este un întrerupător unidirecțional de 1 modul, cu contact 1P - 16AX la 250 V c.a.

Ce putere LED este declarată pentru GW12003?

Întrerupătorul GEWISS GW12003 are declarată o putere nominală de 200 W pentru lămpi LED alimentate la 230 V.

Ce borne are întrerupătorul GW12003?

Întrerupătorul LED GEWISS GW12003 utilizează borne cu șurub, pentru conductoare torsadate și solide în secțiunile declarate de producător.

Care este diferența dintre GW12003 și GW12001?

Întrerupătorul GEWISS GW12003 are lentilă neutră înlocuibilă și este pregătit pentru semnalizare LED, în timp ce GW12001 este varianta neutră fără această configurație de semnalizare.
