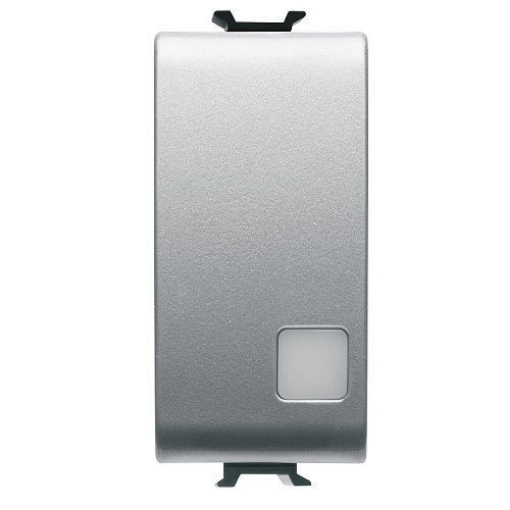

Intrerupator LED Gewiss Chorus Monochrome GW14003 1 modul 1P-16AX Titan

Întrerupător LED GEWISS Chorus GW14003 este un mecanism unidirecțional de 1 modul, 1P - 16AX la 250 V c.a., realizat din tehnopolimer și finisat Titan lucios. Este prevăzut cu lentilă neutră înlocuibilă pentru funcția de semnalizare sau localizare, însă LED-ul nu este inclus. Pentru lămpi LED alimentate la 230 V, GEWISS declară o putere nominală de 200 W. Această combinație îl face relevant atunci când configurația ChoruSmart cere un întrerupător compact, de un singur modul, cu posibilitate de semnalizare LED și contact 16AX.

Ce funcție are întrerupătorul LED GW14003

Întrerupătorul LED GEWISS GW14003 este un întrerupător unidirecțional. Funcția sa este diferită de cea a unui întrerupător cap-scară, cap-cruce sau a unui buton cu revenire, chiar dacă aceste mecanisme pot avea forme și finisaje apropiate în aceeași gamă.

GW14003 ocupă un singur modul în configurația ChoruSmart. Această dimensiune modulară permite combinarea lui cu alte dispozitive compatibile în rame cu capacitatea corespunzătoare, fără a utiliza spațiul unui mecanism de 2 module atunci când funcția cerută poate fi realizată cu varianta de 1 modul.

Contactul electric este 1P - 16AX, iar tensiunea nominală este 250 V c.a. Marcajul 16AX trebuie păstrat ca atare: nu este util să fie redus editorial la simplul „16A”, deoarece AX face parte din clasificarea declarată pentru acest aparat de comandă.

LED-ul nu este inclus în GW14003

Întrerupător LED GEWISS GW14003 este pregătit pentru funcția de semnalizare sau localizare, dar unitatea LED nu este inclusă în produs. Acest detaliu trebuie verificat înainte de comandă dacă semnalizarea luminoasă este necesară în configurația finală.

Tasta este prevăzută cu o lentilă neutră înlocuibilă. Rolul acesteia este legat de funcția luminoasă a mecanismului, fără ca prezența lentilei să însemne că sursa LED este livrată împreună cu întrerupătorul.

Așadar, denumirea „întrerupător LED” descrie tipul comercial al produsului și posibilitatea de integrare a semnalizării LED. Nu trebuie interpretată ca afirmație că GW14003 conține deja LED-ul. Pentru cumpărător, această diferență este importantă deoarece evită presupunerea că mecanismul este complet echipat pentru semnalizare imediat după achiziție.

16AX și sarcină declarată de 200 W pentru lămpi LED

Pentru întrerupătorul GEWISS GW14003, producătorul declară 200 W pentru lămpi LED la 230 V. Această valoare se referă la sarcina LED comandată de întrerupător și nu la LED-ul de semnalizare al tastei.

Distincția este importantă deoarece pe produs apar două concepte LED diferite. Primul este funcția de semnalizare sau localizare a întrerupătorului, pentru care LED-ul nu este inclus. Al doilea este tipul de sarcină de iluminat pe care mecanismul o poate comanda, pentru care GEWISS indică valoarea de 200 W la lămpi LED de 230 V.

Prin urmare, puterea de 200 W nu trebuie prezentată drept consum al întrerupătorului sau al unei surse LED integrate. Este parametrul declarat pentru lămpile LED comandate.

Titan lucios pentru configurațiile Chorus

Întrerupătorul LED GEWISS Chorus GW14003 este realizat din tehnopolimer și are finisaj Titan lucios. Culoarea mecanismului contează atunci când tastele, prizele și ramele sunt alese pentru a păstra aceeași direcție vizuală într-o configurație de aparataj.

GW14003 este mecanismul propriu-zis, nu rama decorativă. Pentru un ansamblu complet trebuie corelate funcția electrică, numărul de module și elementele vizibile utilizate în aceeași configurație. O ramă Titan sau un alt mecanism Titan nu modifică funcția electrică a GW14003; fiecare componentă trebuie aleasă după propriul rol.

Pentru mecanisme cu alte funcții pot fi consultate întrerupătoarele GEWISS Chorus. Pentru prize, rame și alte componente compatibile din aceeași familie este relevantă gama GEWISS Chorus.

Borne cu șurub și secțiuni de conductor declarate

Întrerupătorul GEWISS GW14003 folosește borne cu șurub. Pentru conductoare torsadate, capacitatea declarată a bornelor este de minimum 0.75 mm² și maximum 2 x 4 mm². Pentru conductoare rigide, producătorul indică minimum 0.5 mm² și maximum 2 x 2.5 mm².

Rezistența de prindere a bornei la tracțiunea cablului este declarată la peste 50 N. Aceste valori sunt utile pentru verificarea tehnică a mecanismului înainte de integrarea într-un proiect, fără a transforma specificațiile într-o procedură de montaj.

Rezistență electrică și mecanică declarată

Întrerupătorul LED GEWISS GW14003 respectă standardul EN 60669-1. Rezistența la tensiunea de test este declarată la 2000 V, 50 Hz, timp de un minut, iar rezistența de izolație este mai mare de 5 MΩ.

Pentru funcționare prelungită, GEWISS declară 40.000 de schimbări de poziție la In, 250 V c.a., cosφ = 0.6. Materialul are termo-presiune cu bilă declarată la 125 °C și încercare cu fir incandescent la 850 °C.

Aceste date aparțin codului exact GW14003. Nu trebuie transferate automat asupra altor întrerupătoare Chorus care pot avea aceeași culoare sau aceeași dimensiune modulară, dar alte funcții și specificații.

Când alegi GW14003 și când trebuie alt mecanism

Întrerupătorul LED GEWISS GW14003 este alegerea corespunzătoare când sunt necesare simultan funcția unidirecțională, formatul de 1 modul, contactul 1P - 16AX, finisajul Titan și posibilitatea de semnalizare LED prin componentă separată.

Dacă instalația cere comandă cap-scară, cap-cruce, revenire sau o altă funcție, trebuie selectat mecanismul GEWISS proiectat pentru acea funcție. Culoarea Titan și dimensiunea de 1 modul nu sunt suficiente pentru a face două întrerupătoare funcțional echivalente.

De asemenea, GW14003 nu trebuie ales cu așteptarea că LED-ul este deja inclus. Dacă semnalizarea luminoasă este o cerință a configurației, componenta LED compatibilă trebuie tratată separat.

Erori frecvente

Presupunerea că întrerupătorul LED GEWISS GW14003 include LED-ul

Întrerupătorul LED GEWISS GW14003 nu are LED inclus. Mecanismul are lentilă neutră înlocuibilă și permite realizarea funcției de semnalizare sau localizare cu o unitate LED separată.

Confundarea celor 200 W cu puterea unui LED integrat

Valoarea de 200 W pentru GW14003 se referă la puterea nominală declarată pentru lămpi LED de 230 V comandate de întrerupător. Nu reprezintă puterea unei surse LED montate în tastă.

Alegerea GW14003 pentru o funcție cap-scară

Întrerupătorul LED GEWISS GW14003 este un mecanism unidirecțional. Dacă circuitul necesită o altă funcție de comandă, trebuie ales mecanismul dedicat acesteia.

Considerarea lui 16AX ca simplu 16A

Întrerupătorul GEWISS GW14003 are clasificarea 1P - 16AX. Marcajul AX face parte din specificația produsului și trebuie păstrat atunci când mecanismul este comparat cu alte variante.

Întrebări frecvente

Întrerupătorul LED GEWISS GW14003 are LED inclus?

Întrerupătorul LED GEWISS GW14003 nu include LED-ul. Tasta are lentilă neutră înlocuibilă, iar funcția luminoasă necesită o unitate LED separată.

Ce tip de întrerupător este GW14003?

Întrerupătorul LED GEWISS GW14003 este un întrerupător unidirecțional de 1 modul, cu contact 1P - 16AX la 250 V c.a.

Ce înseamnă valoarea de 200 W pentru GW14003?

Întrerupătorul GEWISS GW14003 are o putere nominală declarată de 200 W pentru lămpi LED alimentate la 230 V. Valoarea se referă la sarcina de iluminat comandată.

Ce borne utilizează întrerupătorul GEWISS GW14003?

Întrerupătorul LED GEWISS GW14003 utilizează borne cu șurub. Sunt declarate secțiuni de până la 2 x 4 mm² pentru conductoare torsadate și 2 x 2.5 mm² pentru conductoare rigide.

Cât spațiu ocupă GW14003 într-o configurație Chorus?

Întrerupătorul LED GEWISS GW14003 ocupă 1 modul. Formatul trebuie corelat cu capacitatea ramei și cu celelalte mecanisme utilizate în configurație.
