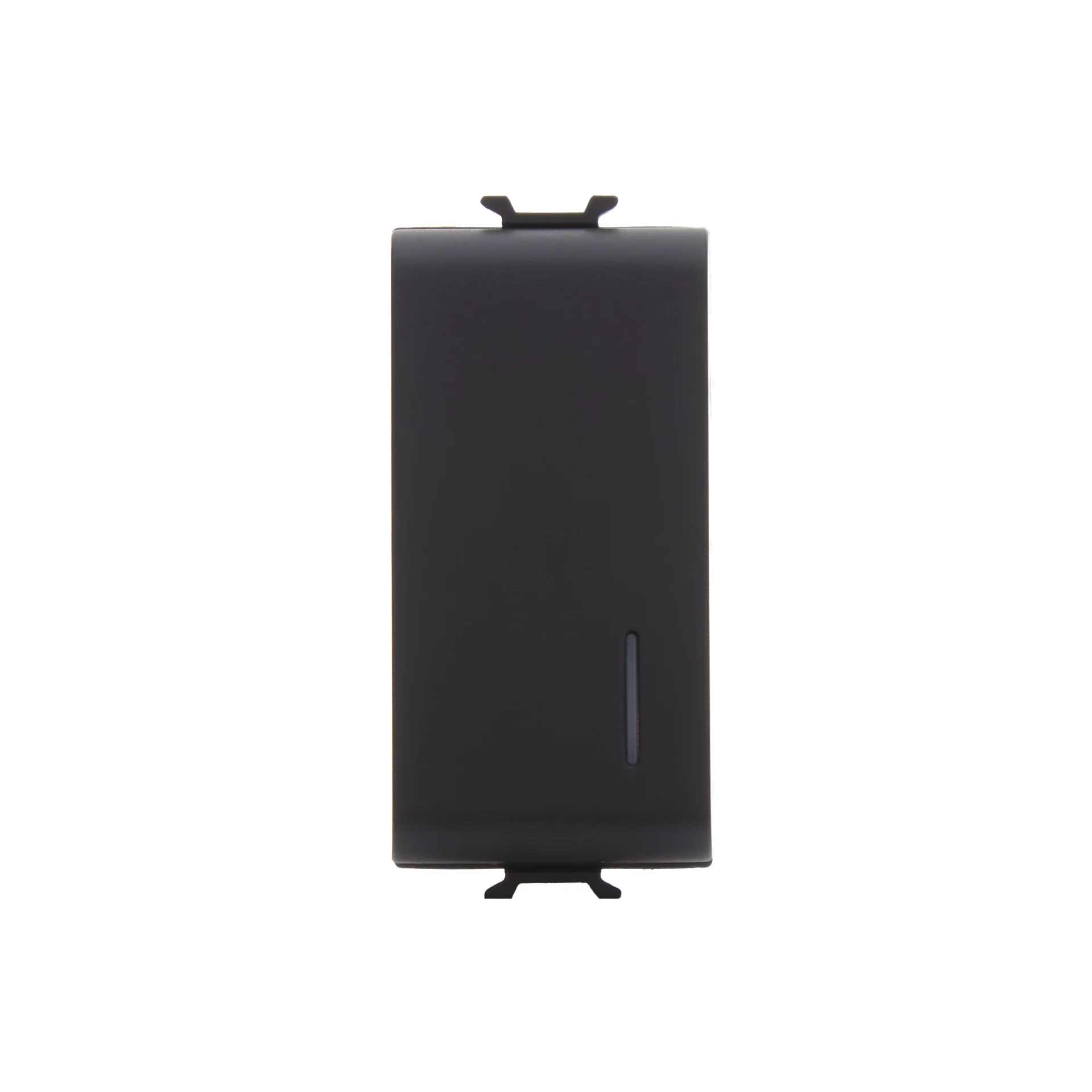

Intrerupator LED cap cruce GEWISS Chorus GW12092 1 modul 16AX 250V negru

Întrerupătorul LED cap cruce GEWISS Chorus GW12092 este un mecanism modular de 1 modul, cu configurație 1P, curent nominal 16AX la 250V AC și finisaj negru satinat. Modelul este prevăzut cu difuzor pentru LED, însă LED-ul nu este inclus. Funcția cap cruce îl diferențiază de întrerupătoarele simple și cap scară din aceeași familie.

Pentru alegerea corectă trebuie verificate împreună funcția cap cruce, formatul de 1 modul și caracteristicile electrice 1P, 16AX la 250V AC. Aspectul exterior sau dimensiunea modulară nu sunt suficiente pentru stabilirea compatibilității, deoarece mecanismele GEWISS Chorus pot avea funcții electrice diferite.

Întrerupător LED cap cruce pentru comanda din mai multe puncte

Întrerupătorul LED cap cruce GEWISS GW12092 este un mecanism intermediar destinat configurațiilor în care același circuit este comandat din mai multe puncte. Funcția cap cruce reprezintă unul dintre criteriile principale de identificare a produsului.

GW12092 nu trebuie confundat cu un întrerupător cap scară. Chiar dacă două mecanisme pot avea același finisaj și aceeași dimensiune de 1 modul, funcția lor în circuit este diferită. Dacă instalația necesită un mecanism cap cruce, trebuie urmărit explicit acest tip de produs.

Variantă LED cu difuzor

Întrerupătorul LED GEWISS Chorus GW12092 este prevăzut cu difuzor. LED-ul nu este inclus cu produsul, astfel încât această componentă trebuie tratată separat atunci când este necesară configurația cu semnalizare luminoasă.

Acest detaliu este important la compararea variantelor din gama Chorus. Prezența difuzorului nu trebuie interpretată ca prezență a LED-ului în pachet. GW12092 oferă mecanismul pregătit pentru această configurație, fără unitatea LED inclusă.

1 modul, 16AX la 250V AC

Întrerupătorul LED cap cruce GEWISS GW12092 ocupă 1 modul și are configurație 1P. Curentul nominal declarat este 16AX la 250V AC. Marcajul 16AX trebuie păstrat în identificarea produsului, fiind specificația electrică declarată pentru acest mecanism.

Pentru lămpi LED la 230V, producătorul declară o putere nominală de 200W. Această valoare se referă explicit la lămpi LED și nu trebuie extinsă automat la alte tipuri de sarcină.

Formatul de 1 modul este relevant pentru configurarea aparatului modular, însă nu stabilește singur compatibilitatea. Funcția cap cruce și caracteristicile electrice trebuie verificate înaintea alegerii mecanismului.

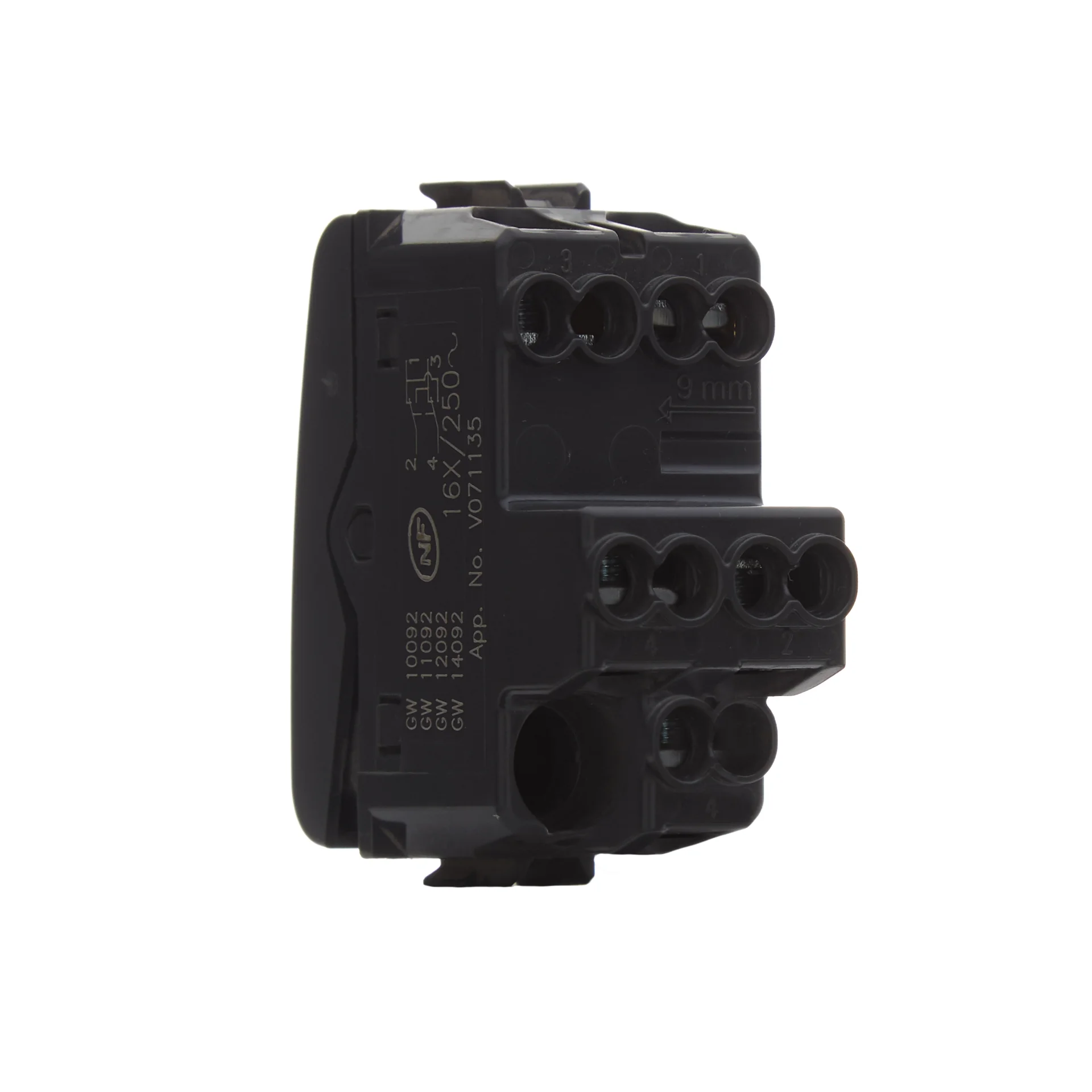

Borne cu șurub pentru conductoare flexibile și rigide

Întrerupătorul GEWISS GW12092 utilizează borne cu șurub. Pentru conductoare flexibile este declarată o capacitate de strângere de la 0.75 mm² până la 2x4 mm², iar pentru conductoare rigide intervalul declarat este de la 0.5 mm² până la 2x2.5 mm².

Diferența dintre cele două intervale este importantă la verificarea produsului. Limita pentru conductoarele flexibile nu trebuie aplicată automat conductoarelor rigide și invers.

Producătorul declară pentru borne o forță de reținere mai mare de 50N. Pentru mecanism sunt indicate și 40.000 de schimbări de poziție în condițiile de test specificate de producător, la curent nominal, 250V AC și cosφ 0.6.

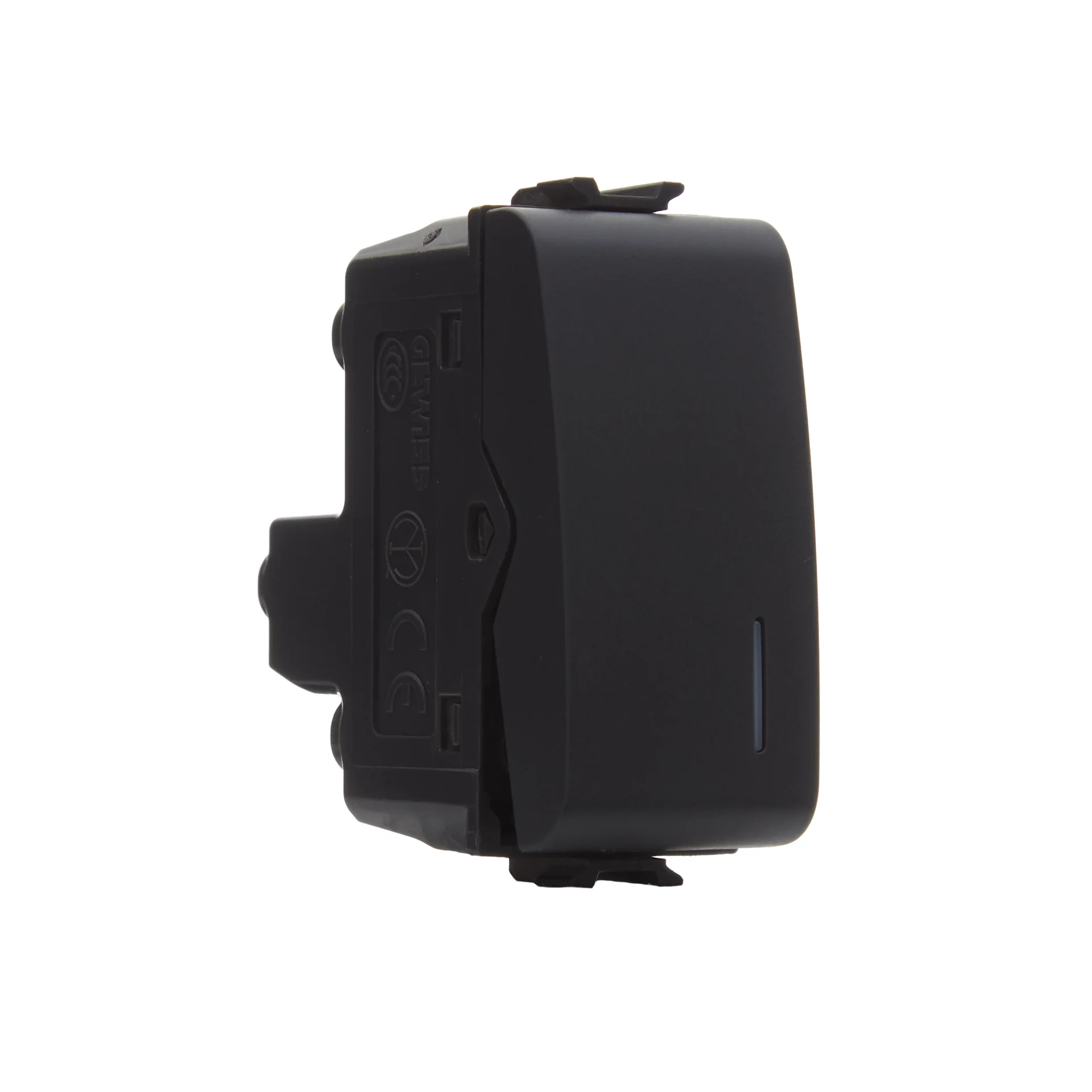

Finisaj negru satinat și construcție modulară Chorus

Întrerupătorul LED cap cruce GEWISS Chorus GW12092 are finisaj negru satinat și este realizat din tehnopolimer. Culoarea permite integrarea sa în configurații Chorus care folosesc mecanisme cu același finisaj.

Aspectul trebuie însă verificat după funcția electrică. Două mecanisme negre de 1 modul nu sunt automat interschimbabile dacă unul este cap cruce, iar celălalt are o altă funcție.

Pentru alte mecanisme din aceeași familie poate fi consultată gama de întrerupătoare GEWISS Chorus, iar pentru alte produse ale producătorului este disponibilă selecția GEWISS.

Ce trebuie verificat înainte de alegere?

Primul criteriu este funcția mecanismului. GEWISS GW12092 este un întrerupător cap cruce. Dacă instalația necesită un întrerupător simplu, cap scară sau un alt mecanism de comandă, trebuie aleasă varianta corespunzătoare.

Al doilea criteriu este configurația modulară. GW12092 ocupă 1 modul, iar mecanismul trebuie corelat cu sistemul modular Chorus în care urmează să fie integrat.

Trebuie verificată și varianta LED. GW12092 are difuzor, dar LED-ul nu este inclus. Dacă este necesară această funcție, componenta LED compatibilă trebuie luată în calcul separat.

În final, caracteristicile electrice trebuie să corespundă cerințelor instalației: configurație 1P și curent nominal 16AX la 250V AC. Pentru lămpi LED la 230V este declarată o putere nominală de 200W.

Erori frecvente la alegerea GW12092

Confundarea unui cap cruce cu un cap scară

GEWISS GW12092 este un întrerupător cap cruce. Un întrerupător cap scară are o funcție diferită, chiar dacă poate face parte din aceeași gamă modulară și poate avea un aspect apropiat.

Presupunerea că LED-ul este inclus

Întrerupătorul LED cap cruce GEWISS GW12092 este prevăzut cu difuzor, însă LED-ul nu este inclus cu mecanismul.

Alegerea produsului doar după culoare și dimensiune

Finisajul negru satinat și formatul de 1 modul nu sunt suficiente pentru identificarea produsului. Trebuie verificată în primul rând funcția cap cruce, apoi caracteristicile electrice ale mecanismului.

Confundarea secțiunilor acceptate de borne

GW12092 are valori diferite pentru conductoare flexibile și rigide: 0.75–2x4 mm² pentru cele flexibile și 0.5–2x2.5 mm² pentru cele rigide.

Întrebări frecvente

Ce tip de întrerupător este GEWISS GW12092?

GEWISS GW12092 este un întrerupător LED cap cruce de 1 modul, cu configurație 1P și curent nominal 16AX la 250V AC.

LED-ul este inclus cu întrerupătorul GW12092?

Nu. Întrerupătorul GEWISS GW12092 este prevăzut cu difuzor pentru LED, însă LED-ul nu este inclus cu mecanismul.

Câte module ocupă GEWISS GW12092?

Întrerupătorul LED cap cruce GEWISS GW12092 ocupă 1 modul în configurația modulară Chorus.

Ce putere este declarată pentru lămpi LED?

Pentru întrerupătorul GEWISS GW12092, producătorul declară o putere nominală de 200W pentru lămpi LED la 230V.

Ce conductoare acceptă bornele GW12092?

Bornele cu șurub acceptă conductoare flexibile de la 0.75 mm² până la 2x4 mm² și conductoare rigide de la 0.5 mm² până la 2x2.5 mm².
