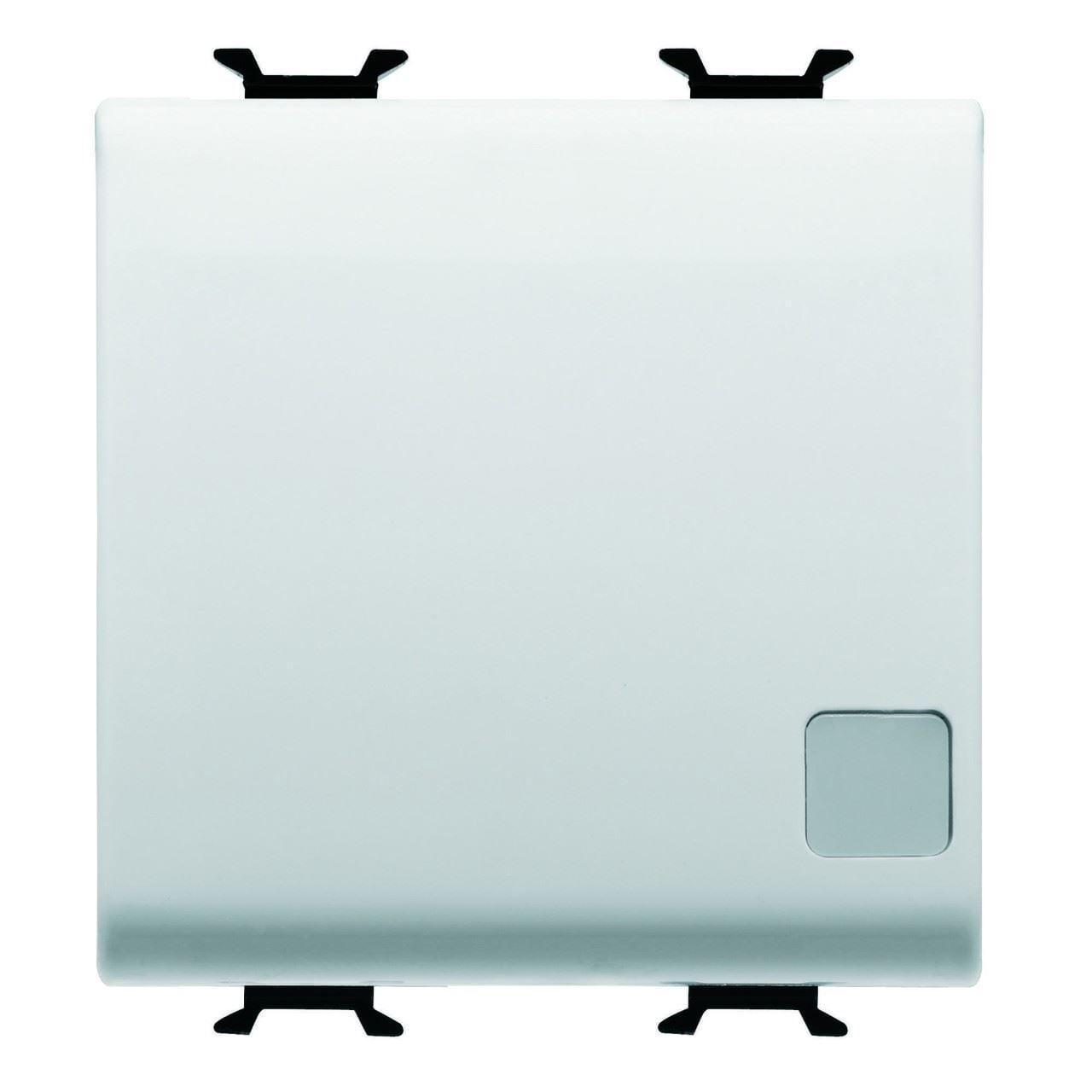

Intrerupator LED modular GEWISS Chorus GW10033 1P 16AX 250V 2 module alb

Întrerupătorul LED modular GEWISS Chorus GW10033 este un aparat unipolar 1P de 16AX la 250V c.a., cu 2 module, lentilă neutră înlocuibilă și finisaj alb lucios. Modelul poate utiliza o unitate de semnalizare LED, însă LED-ul nu este inclus. Pentru lămpi LED alimentate la 230V, puterea nominală declarată este de 200W. Formatul de 2 module și codul GW10033 permit diferențierea sa de variantele Chorus cu aceeași funcție, dar alte dimensiuni modulare sau elemente frontale.

Întrerupător LED modular 1P de 16AX

Întrerupătorul LED modular GEWISS Chorus GW10033 are configurație 1P și valoare nominală de 16AX la 250V c.a. Din punct de vedere funcțional, este un întrerupător unidirecțional, iar din punct de vedere dimensional ocupă 2 module în sistemul modular Chorus.

Această combinație trebuie urmărită integral la alegere. Un dispozitiv cu același finisaj alb sau aceeași valoare de 16AX nu este automat echivalent dacă are alt număr de poli, altă funcție ori ocupă un alt număr de module.

Modelul GW10033 are lentilă neutră înlocuibilă. Acest element îl diferențiază și de alte întrerupătoare GEWISS de 2 module prevăzute cu difuzor sau cu buton frontal neutru.

Ce înseamnă funcția LED la modelul GW10033

Întrerupătorul LED modular GEWISS Chorus GW10033 poate fi utilizat împreună cu o unitate de semnalizare LED compatibilă, dar această unitate nu este inclusă cu produsul. Termenul LED din denumirea comercială nu trebuie interpretat ca prezența unei surse LED integrate în pachet.

Produsul este prevăzut cu lentilă neutră înlocuibilă, asociată funcției de semnalizare. Dacă semnalizarea luminoasă este necesară în configurația finală, trebuie luat în calcul separat faptul că unitatea LED nu este furnizată împreună cu întrerupătorul.

Această distincție este importantă mai ales la compararea cu alte variante Chorus care pot avea difuzor, alte elemente frontale sau o unitate de semnalizare diferită. Codul GW10033 rămâne reperul cel mai sigur pentru alegerea exactă a variantei.

Putere nominală de 200W pentru lămpi LED

Întrerupătorul LED modular GEWISS GW10033 are o putere nominală declarată de 200W pentru lămpi LED alimentate la 230V. Această valoare este oferită separat față de caracteristica generală de 16AX și este relevantă atunci când întrerupătorul va comanda o sarcină de iluminat LED.

Pentru lămpi LED, valoarea de 200W reprezintă reperul specific publicat pentru acest model. Nu este indicată înlocuirea acesteia cu o valoare obținută printr-un calcul simplu din curentul nominal, deoarece comportamentul unei sarcini LED este tratat separat în specificațiile aparatului.

Astfel, la alegerea modelului GW10033 pentru iluminat LED trebuie urmărite atât funcția întrerupătorului, cât și limita declarată pentru lămpi LED la 230V.

Borne cu șurub pentru conductoare torsadate și solide

Întrerupătorul LED modular GEWISS Chorus GW10033 folosește borne cu șurub. Pentru conductoare torsadate, capacitatea declarată este de minimum 0.75 mm² și maximum 2 x 4 mm². Pentru conductoare solide, intervalul este de minimum 0.5 mm² și maximum 2 x 2.5 mm².

Tipul conductorului trebuie verificat împreună cu secțiunea acestuia. Cele două intervale nu sunt identice, astfel încât o secțiune acceptată pentru un conductor torsadat nu trebuie presupusă automat compatibilă în aceeași configurație pentru un conductor solid.

Rezistența declarată a prinderii bornei la tracțiunea cablului este mai mare de 50N. Acest parametru completează informațiile mecanice ale sistemului de conectare și permite compararea produsului pe baza unor valori tehnice concrete, nu doar după aspect sau dimensiunea modulară.

Construcție și caracteristici electrice

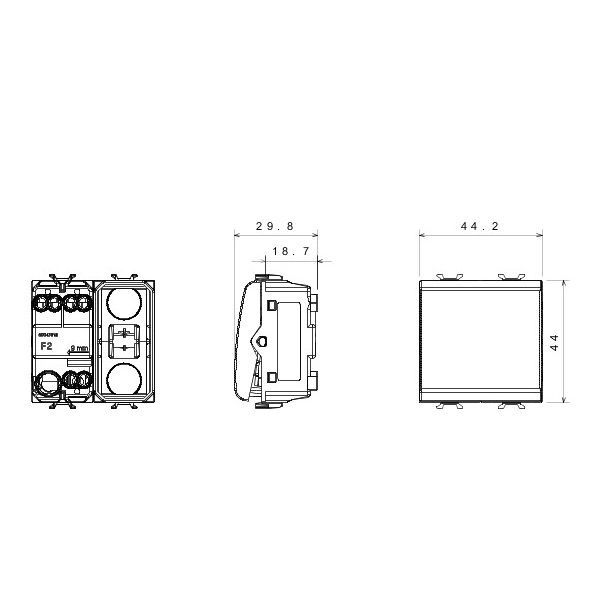

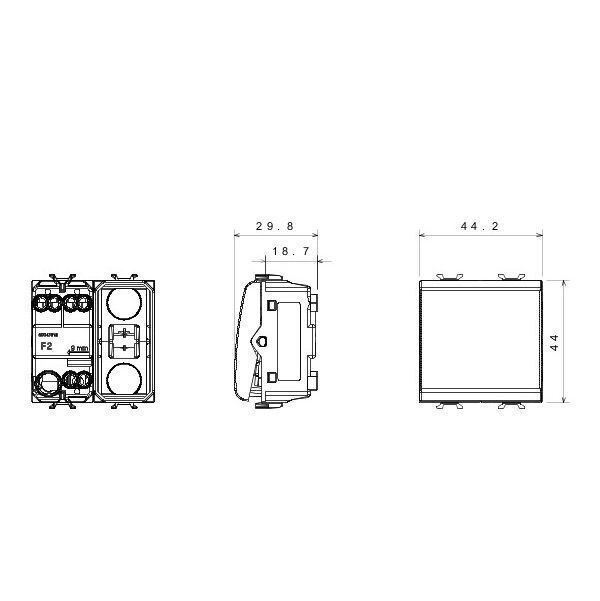

Întrerupătorul LED modular GEWISS GW10033 este realizat din tehnopolimer și are finisaj alb lucios. Produsul ocupă 2 module și este proiectat ca parte a familiei de aparataj modular Chorus.

Rezistența izolației este declarată la peste 5 MOhm. Rezistența la tensiunea de test este de 2000V la 50Hz timp de un minut. Pentru material sunt declarate testul cu fir incandescent la 850°C și termo-presiunea cu bilă la 125°C.

Produsul respectă standardul EN 60669-1. Producătorul declară 40.000 de schimbări de poziție în condițiile de încercare stabilite la curent nominal, 250V c.a. și cosφ 0.6. Această valoare descrie comportamentul aparatului în condiții standardizate de test și nu trebuie interpretată ca o durată garantată de exploatare într-o instalație particulară.

GW10033 și variantele apropiate din gama Chorus

Întrerupătorul LED modular GEWISS Chorus GW10033 trebuie identificat prin combinația 1P, 16AX, 250V c.a., 2 module și lentilă neutră înlocuibilă. În aceeași familie există modele cu aceeași valoare electrică, dar cu 1 modul, precum și versiuni de 2 module care folosesc un difuzor în locul lentilei neutre înlocuibile.

Aceste diferențe contează când aparatajul este ales pentru o configurație existentă. Numărul de module influențează spațiul ocupat, iar tipul elementului frontal și funcția aparatului determină varianta necesară. Alegerea exclusiv după culoare și amperaj poate conduce la selectarea unui cod diferit.

Pentru alte componente din aceeași familie poți consulta gama de întrerupătoare GEWISS Chorus, selecția GEWISS Chorus Monochrome sau gama completă de produse GEWISS.

Ce trebuie verificat înainte de alegere

Întrerupătorul LED modular GEWISS Chorus GW10033 trebuie ales dacă sunt necesare funcția de întrerupător unidirecțional 1P, valoarea de 16AX la 250V c.a. și formatul de 2 module. Pentru utilizarea cu lămpi LED la 230V trebuie verificată și limita nominală de 200W.

Dacă este necesară semnalizarea luminoasă, trebuie reținut că LED-ul nu este inclus. În zona de conectare trebuie verificat tipul conductorului și domeniul de secțiuni acceptat de bornele cu șurub. Aceste criterii ajută la separarea GW10033 de alte întrerupătoare Chorus cu aspect exterior apropiat.

Erori frecvente

Presupunerea că întrerupătorul LED GEWISS GW10033 are LED inclus

Întrerupătorul LED modular GEWISS GW10033 nu include unitatea de semnalizare LED. Modelul este prevăzut cu lentilă neutră înlocuibilă și poate utiliza funcția de semnalizare corespunzătoare, dar LED-ul se tratează separat.

Confundarea celor 2 module cu o funcție bipolară

Întrerupătorul LED modular GEWISS GW10033 ocupă 2 module, dar configurația electrică este 1P. Numărul de module descrie spațiul ocupat în sistemul modular și nu trebuie confundat cu numărul de poli ai întrerupătorului.

Evaluarea lămpilor LED numai după valoarea de 16AX

Întrerupătorul LED modular GEWISS GW10033 are o specificație dedicată pentru lămpi LED: 200W la 230V. Pentru această categorie de sarcină trebuie urmărită valoarea publicată explicit, nu doar curentul nominal al aparatului.

Verificarea secțiunii fără tipul conductorului

Întrerupătorul LED modular GEWISS GW10033 acceptă domenii diferite pentru conductoare torsadate și solide. Secțiunea trebuie verificată împreună cu tipul conductorului pentru a rămâne în limitele declarate pentru borne.

Întrebări frecvente

Întrerupătorul LED modular GEWISS GW10033 include LED-ul?

Întrerupătorul LED modular GEWISS GW10033 nu include unitatea LED. Modelul este prevăzut cu lentilă neutră înlocuibilă și permite utilizarea unei unități de semnalizare corespunzătoare.

Întrerupătorul GEWISS GW10033 este 1P sau 2P?

Întrerupătorul LED modular GEWISS GW10033 este 1P. Cele 2 module din denumire indică dimensiunea ocupată în sistemul modular, nu o configurație electrică 2P.

Ce putere pentru lămpi LED are întrerupătorul GW10033?

Întrerupătorul LED modular GEWISS GW10033 are o putere nominală declarată de 200W pentru lămpi LED alimentate la 230V.

Ce conductoare acceptă întrerupătorul LED GEWISS GW10033?

Întrerupătorul LED modular GEWISS GW10033 acceptă conductoare torsadate între 0.75 mm² și 2 x 4 mm² și conductoare solide între 0.5 mm² și 2 x 2.5 mm².
