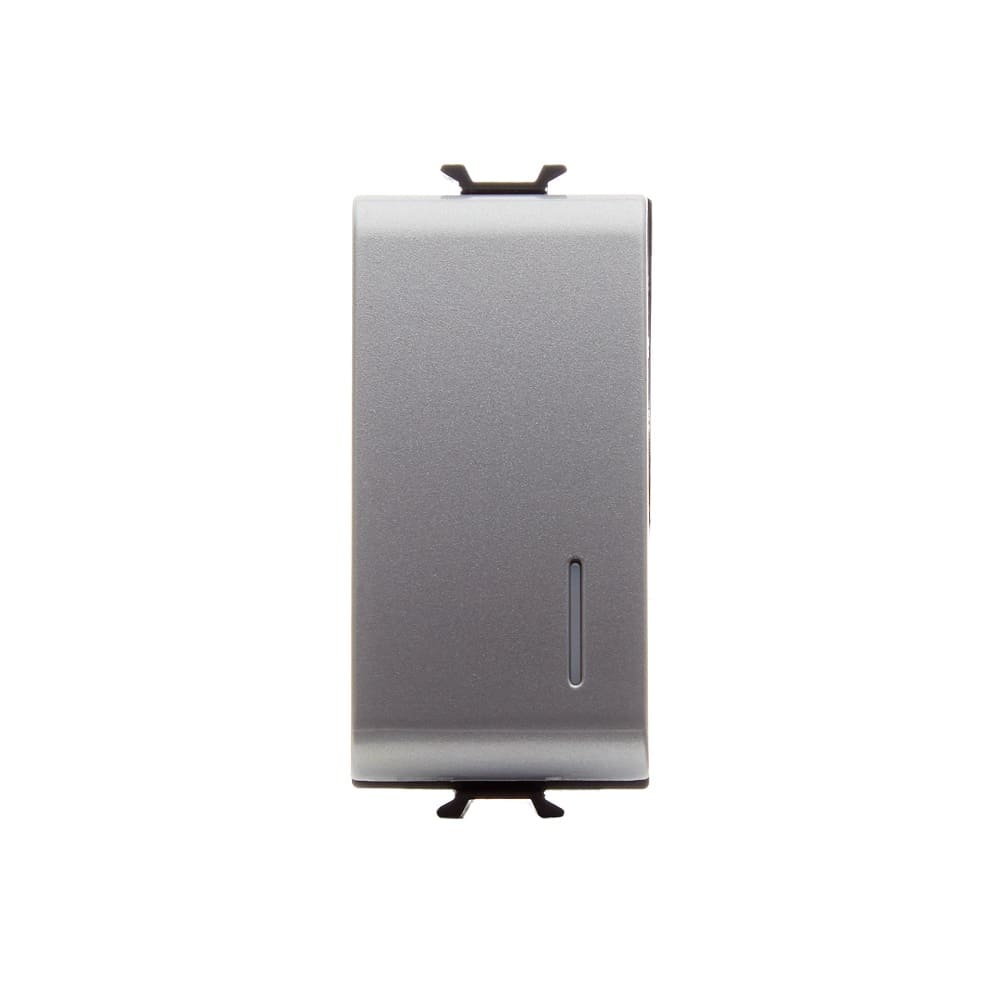

Intrerupator LED modular revenire GEWISS Chorus GW14132 1 modul 16A titan

Întrerupătorul LED modular cu revenire GEWISS Chorus GW14132 este un mecanism de comandă 1P NO, de 16A la 250V c.a., realizat pentru configurații ChoruSmart de 1 modul. Varianta are finisaj titan lucios, este prevăzută cu difuzor și poate utiliza o unitate de semnalizare LED compatibilă. Unitatea LED nu este inclusă și se alege separat. Funcționarea cu revenire diferențiază acest mecanism de un întrerupător clasic care rămâne în poziția acționată.

Întrerupător LED modular cu revenire pentru gama GEWISS Chorus

GW14132 ocupă 1 modul și face parte din gama de dispozitive modulare ChoruSmart cu finisaj titan lucios. Formatul compact permite integrarea mecanismului într-o configurație modulară compatibilă, alături de celelalte funcții necesare punctului de comandă.

Mecanismul este de tip 1P NO, adică are un contact normal deschis. Acționarea este cu revenire: comanda este menținută numai pe durata apăsării, iar tasta revine după eliberare. Acest comportament trebuie diferențiat de cel al unui întrerupător menținut, deoarece cele două tipuri de mecanisme răspund unor cerințe de comandă diferite.

Pentru alte mecanisme și configurații din aceeași familie poate fi consultată gama de prize și întrerupătoare modulare GEWISS Chorus. Dacă proiectul include aparataj modular din mai multe familii, categoria de întrerupătoare modulare ajută la separarea variantelor după sistem și funcție.

LED cu difuzor, fără unitatea de semnalizare inclusă

Întrerupătorul GEWISS Chorus GW14132 este prevăzut cu difuzor și permite utilizarea unei unități de semnalizare LED compatibile. Această caracteristică este relevantă atunci când configurația necesită semnalizare luminoasă la nivelul mecanismului.

Unitatea LED nu este inclusă în furnitura mecanismului. Acest detaliu trebuie verificat înainte de comandă, deoarece prezența difuzorului nu înseamnă că GW14132 include deja sursa LED. Pentru o configurație completă cu semnalizare, unitatea LED corespunzătoare trebuie selectată separat dintre componentele compatibile indicate pentru sistem.

Din punct de vedere al identificării comerciale, termenul LED descrie funcția de semnalizare pentru care mecanismul este pregătit. Nu trebuie însă interpretat ca o afirmație că LED-ul este integrat sau inclus în pachet.

16A la 250V c.a. și contact 1P NO

GW14132 are un curent nominal de 16A și o tensiune nominală de 250V c.a. Mecanismul utilizează un contact 1P NO și respectă standardul EN 60669-1 indicat de producător pentru această variantă.

Tipul contactului este un criteriu important de selecție. Un contact normal deschis nu trebuie confundat cu o variantă normal închisă sau cu un mecanism cu altă schemă de comandă. Atunci când mai multe dispozitive Chorus au aspect exterior apropiat, codul GW14132 și configurația 1P NO oferă repere clare pentru alegerea mecanismului corect.

Format de 1 modul și finisaj titan lucios

Întrerupătorul LED modular GEWISS GW14132 ocupă 1 modul. Acest format trebuie corelat cu suportul și rama alese pentru configurația ChoruSmart, mai ales atunci când același punct include mai multe mecanisme.

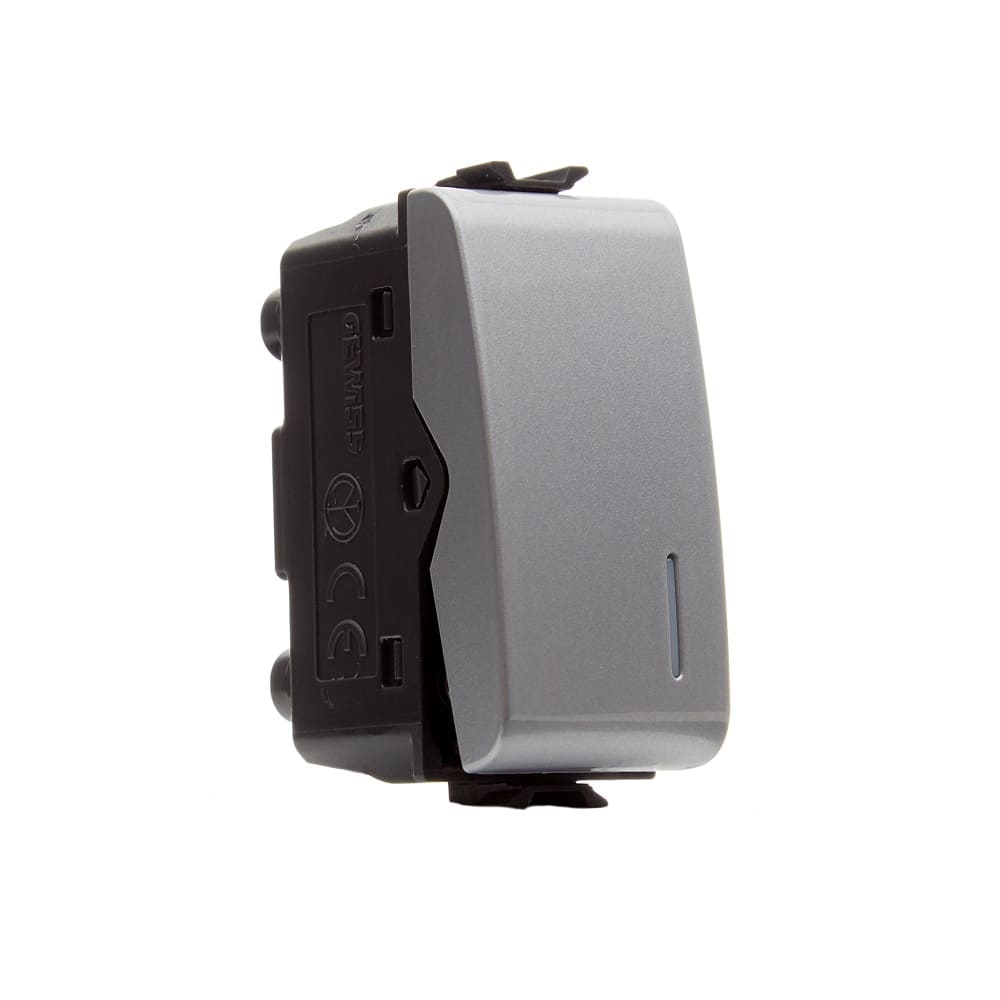

Carcasa este realizată din tehnopolimer, iar finisajul frontal este titan lucios. Culoarea permite integrarea mecanismului cu alte dispozitive modulare din aceeași familie cromatică. Pentru un ansamblu vizual coerent, mecanismele și ramele pot fi selectate din gama compatibilă, fără a presupune că toate componentele Chorus cu dimensiuni apropiate aparțin automat aceleiași combinații.

Pentru alte produse ale producătorului poate fi consultată și selecția GEWISS.

Borne cu șurub și capacitatea de conectare

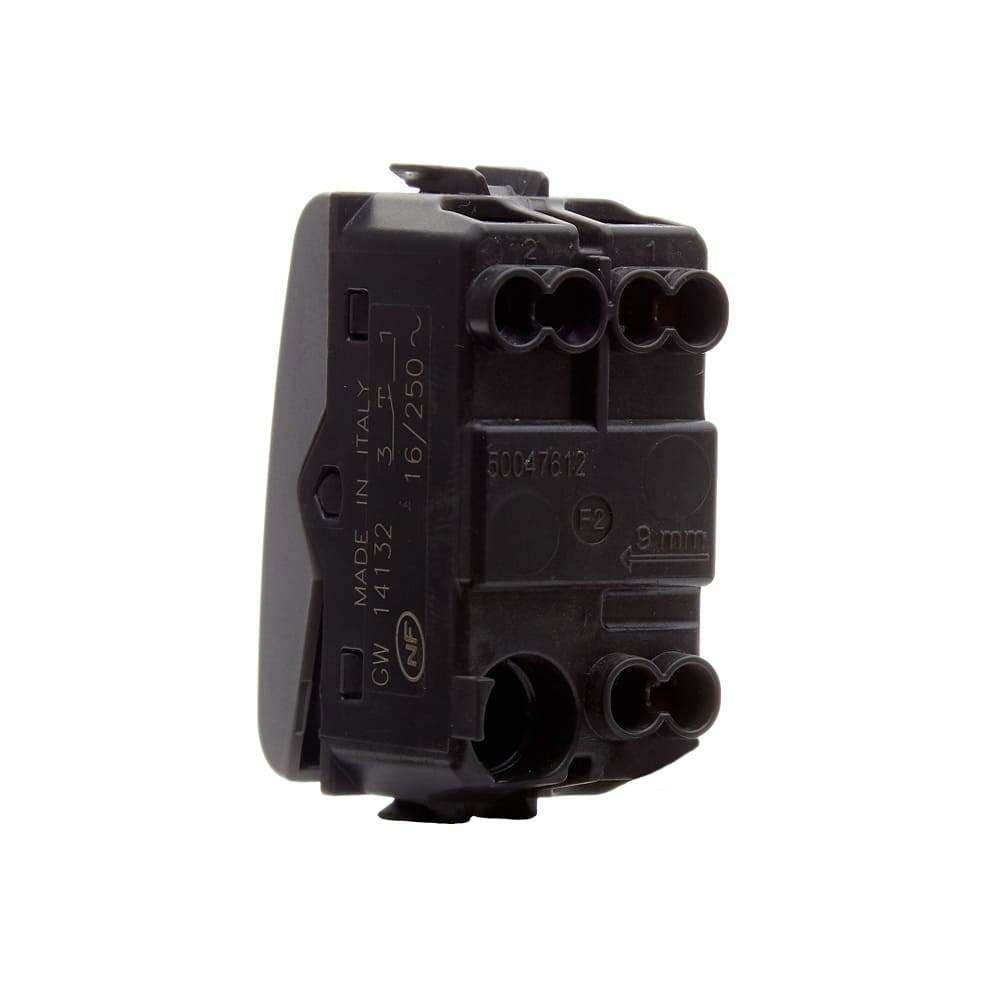

GW14132 utilizează borne cu șurub. Pentru conductoare flexibile, producătorul indică o capacitate de strângere de la 0.75 mm² până la 2 x 4 mm², iar pentru conductoare rigide de la 0.5 mm² până la 2 x 2.5 mm².

Aceste valori sunt utile pentru verificarea compatibilității conductorului cu bornele mecanismului. Secțiunea conductorului și configurația instalației trebuie stabilite conform proiectului și cerințelor aplicabile; valorile bornelor nu trebuie interpretate ca o recomandare automată pentru alegerea secțiunii circuitului.

Când este potrivit GW14132

Întrerupătorul LED modular cu revenire GEWISS Chorus GW14132 este relevant atunci când configurația necesită un mecanism de 1 modul, contact 1P NO, comandă cu revenire și posibilitatea adăugării unei semnalizări LED. Finisajul titan lucios îl diferențiază în cadrul gamei ChoruSmart și trebuie corelat cu restul aparatajului vizibil din configurație.

Dacă este necesar un mecanism care să rămână în poziția schimbată după acționare, GW14132 nu trebuie ales doar pentru că aspectul exterior sau curentul nominal corespund. Funcția cu revenire este o diferență funcțională importantă. În același mod, dacă este necesară o altă configurație de contact, trebuie verificat codul produsului înainte de comandă.

Ce verifici înainte de alegere

Primul criteriu este funcția: GW14132 este un mecanism cu revenire, cu contact 1P NO. Al doilea este formatul de 1 modul. Pentru o configurație cu semnalizare luminoasă trebuie luat în calcul și faptul că unitatea LED nu este inclusă.

Finisajul titan lucios trebuie verificat separat atunci când mecanismul este combinat cu alte dispozitive și rame din sistem. Codul GW14132 rămâne cel mai precis reper pentru această variantă, mai ales în comparație cu alte mecanisme GEWISS Chorus de 1 modul și 16A care pot avea alt tip de tastă, alt contact sau altă funcție.

Erori frecvente

Presupunerea că LED-ul este inclus în GW14132

Întrerupătorul LED GEWISS Chorus GW14132 permite utilizarea unei unități de semnalizare LED și este prevăzut cu difuzor, dar unitatea LED nu este inclusă. Pentru semnalizare luminoasă, componenta LED compatibilă trebuie achiziționată separat.

Confundarea mecanismului cu revenire cu un întrerupător menținut

GW14132 funcționează cu revenire. După eliberarea tastei, mecanismul revine, deci nu trebuie ales ca substitut direct pentru un întrerupător care trebuie să rămână în poziția acționată.

Alegerea doar după valoarea de 16A

Valoarea de 16A nu identifică singură mecanismul. Pentru GW14132 trebuie verificate simultan contactul 1P NO, funcționarea cu revenire, formatul de 1 modul și finisajul titan lucios.

Confundarea difuzorului cu o sursă LED integrată

Difuzorul face parte din configurația GW14132, dar nu reprezintă unitatea de semnalizare. LED-ul este o componentă separată, iar această diferență contează atunci când se stabilește lista completă de componente pentru configurație.

Întrebări frecvente

Întrerupătorul GEWISS GW14132 include LED-ul?

Întrerupătorul GEWISS GW14132 nu include unitatea LED. Mecanismul are difuzor și permite utilizarea unei unități de semnalizare LED compatibile, care se achiziționează separat.

GW14132 este un întrerupător cu revenire?

Întrerupătorul GEWISS Chorus GW14132 are funcționare cu revenire și contact 1P NO. Tasta revine după eliberare, ceea ce îl diferențiază de un mecanism cu poziție menținută.

Câte module ocupă întrerupătorul GEWISS GW14132?

Întrerupătorul GEWISS GW14132 ocupă 1 modul în configurația ChoruSmart. Formatul trebuie corelat cu suportul, rama și celelalte mecanisme utilizate în același ansamblu.

Ce curent și tensiune are GW14132?

Întrerupătorul GEWISS GW14132 este nominalizat la 16A și 250V c.a. și utilizează un contact 1P NO. Aceste valori trebuie evaluate împreună cu funcția mecanismului și cerințele circuitului.

Ce finisaj are întrerupătorul GEWISS GW14132?

Întrerupătorul GEWISS Chorus GW14132 are finisaj titan lucios și este realizat din tehnopolimer. Aspectul îl integrează în familia de dispozitive modulare ChoruSmart cu aceeași finisare.
