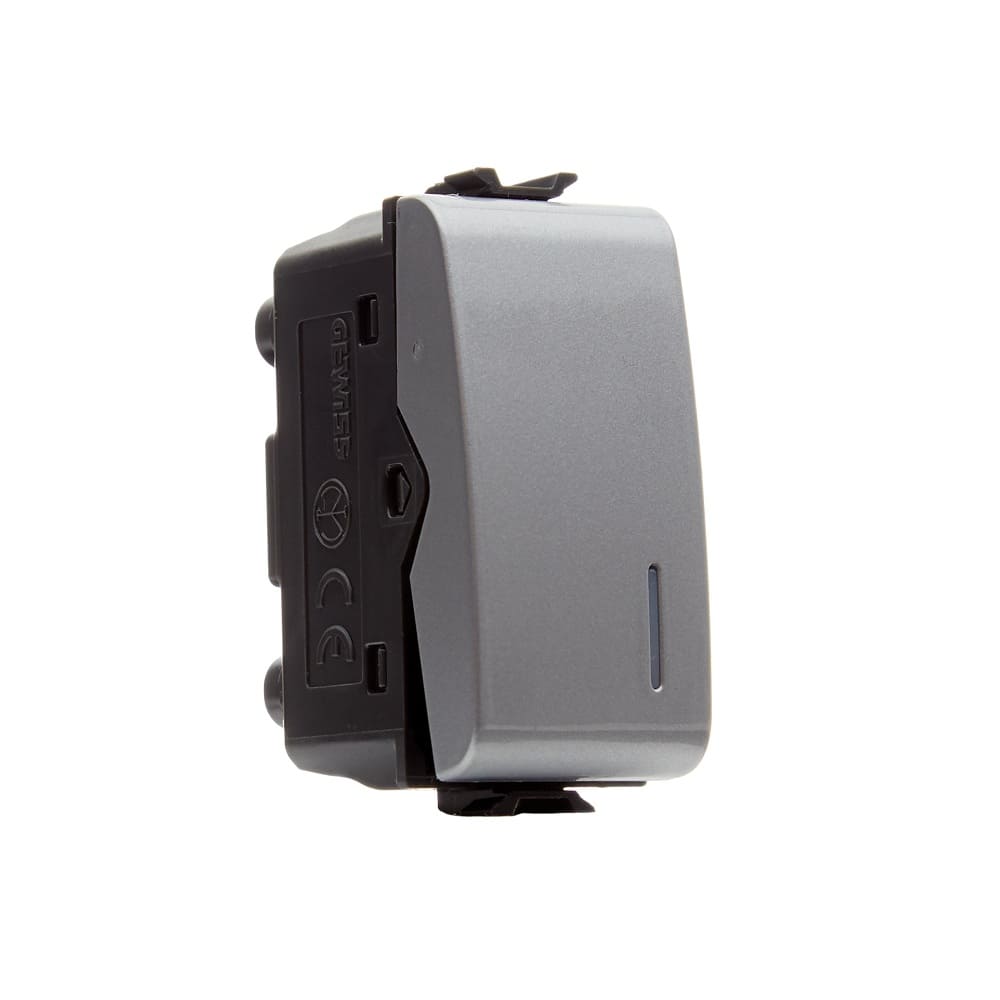

Întrerupător simplu LED GEWISS ChoruSmart GW14002 este un mecanism unidirecțional 1P pentru aprinderea și stingerea iluminatului dintr-un singur punct. Ocupă 1 modul în aparatajul ChoruSmart și are finisaj titan lucios. Clapeta este prevăzută cu difuzor pentru semnalizare luminoasă; unitatea LED necesară acestei funcții se alege separat și nu este inclusă în produs.
Întrerupător simplu LED pentru comanda dintr-un singur punct
GW14002 permite controlul unui circuit de iluminat dintr-un singur loc. La acționarea clapetei, circuitul trece între starea pornit și starea oprit. Funcția sa unidirecțională trebuie să corespundă instalației în care va fi folosit: mecanismul nu realizează comanda aceleiași lumini din două sau mai multe puncte.
La alegerea unui întrerupător pentru o instalație existentă, aspectul exterior nu identifică singur funcția mecanismului. GW14002 este un întrerupător simplu 1P. Dacă în locul respectiv este necesară altă schemă de comandă, finisajul titan și formatul de 1 modul nu schimbă funcția electrică a acestui model.
Semnalizare LED prin difuzorul clapetei
Difuzorul integrat permite folosirea unei unități LED de semnalizare compatibile. Aceasta poate face vizibilă semnalizarea la nivelul întrerupătorului, în funcție de unitatea aleasă și de configurația circuitului. Unitatea LED nu este inclusă, astfel că mecanismul cumpărat ca atare nu oferă semnalizare luminoasă.
Termenul „LED” din denumirea produsului nu trebuie confundat nici cu o lampă inclusă, nici cu puterea lămpilor comandate. Unitatea montată pentru semnalizarea clapetei și sursele de lumină conectate la circuit au roluri diferite. Dacă se dorește semnalizarea, aceasta necesită alegerea separată a unității potrivite pentru mecanism.
Caracteristică 16AX pentru circuitul de iluminat
Întrerupătorul GEWISS GW14002 are caracteristica nominală 16AX la 250V c.a. Pentru lămpi LED alimentate la 230V, puterea nominală declarată a sarcinii comandate este de 200W. Această limită privește lămpile din circuit, nu unitatea LED folosită pentru semnalizarea clapetei.
Valoarea 16AX identifică mecanismul și caracteristica sa pentru comanda iluminatului. Ea nu trebuie folosită ca substitut pentru limita specifică lămpilor LED. Pentru un circuit cu astfel de lămpi, puterea nominală de 200W oferă informația concretă necesară la alegerea acestui întrerupător.

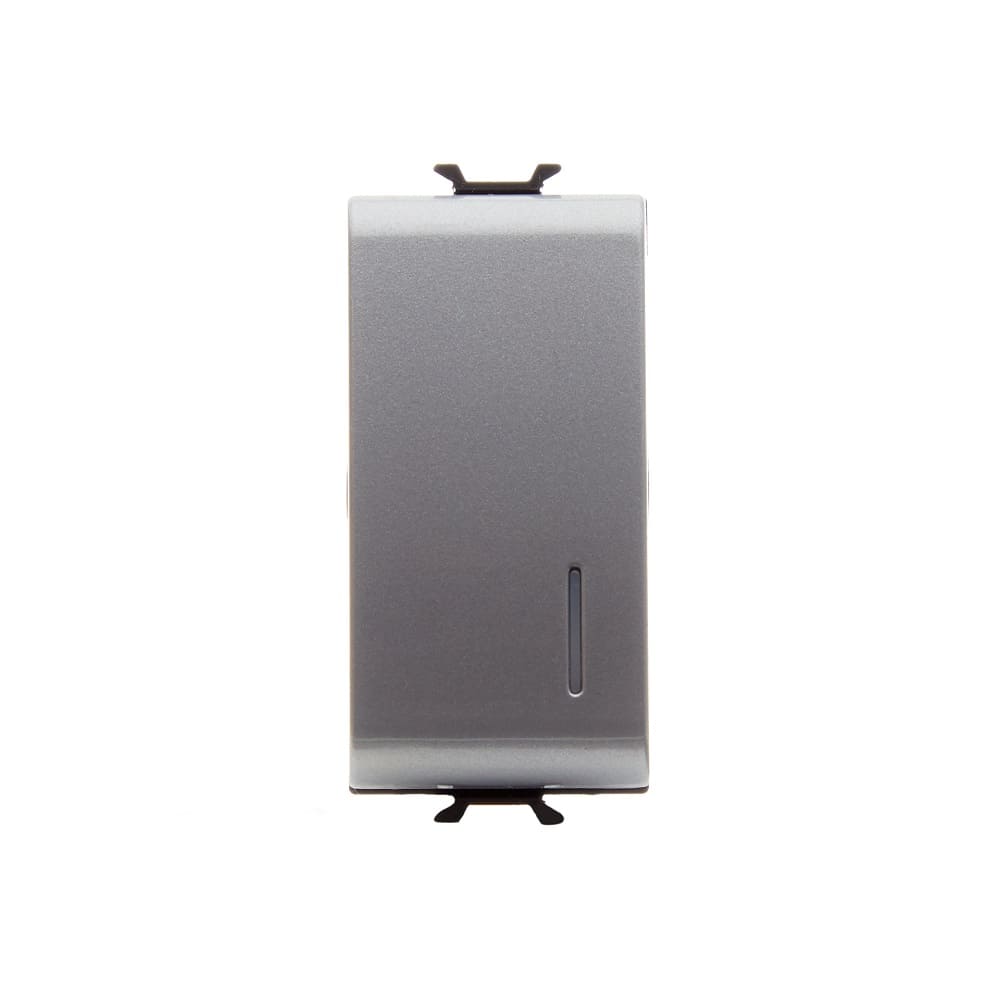

Un modul în finisaj titan lucios
GW14002 ocupă 1 modul într-un ansamblu de aparataj ChoruSmart compatibil. Formatul permite alăturarea sa de alte mecanisme atunci când suportul și rama sunt alese pentru numărul total de module. Finisajul titan lucios poate continua aspectul celorlalte componente vizibile din aceeași configurație.

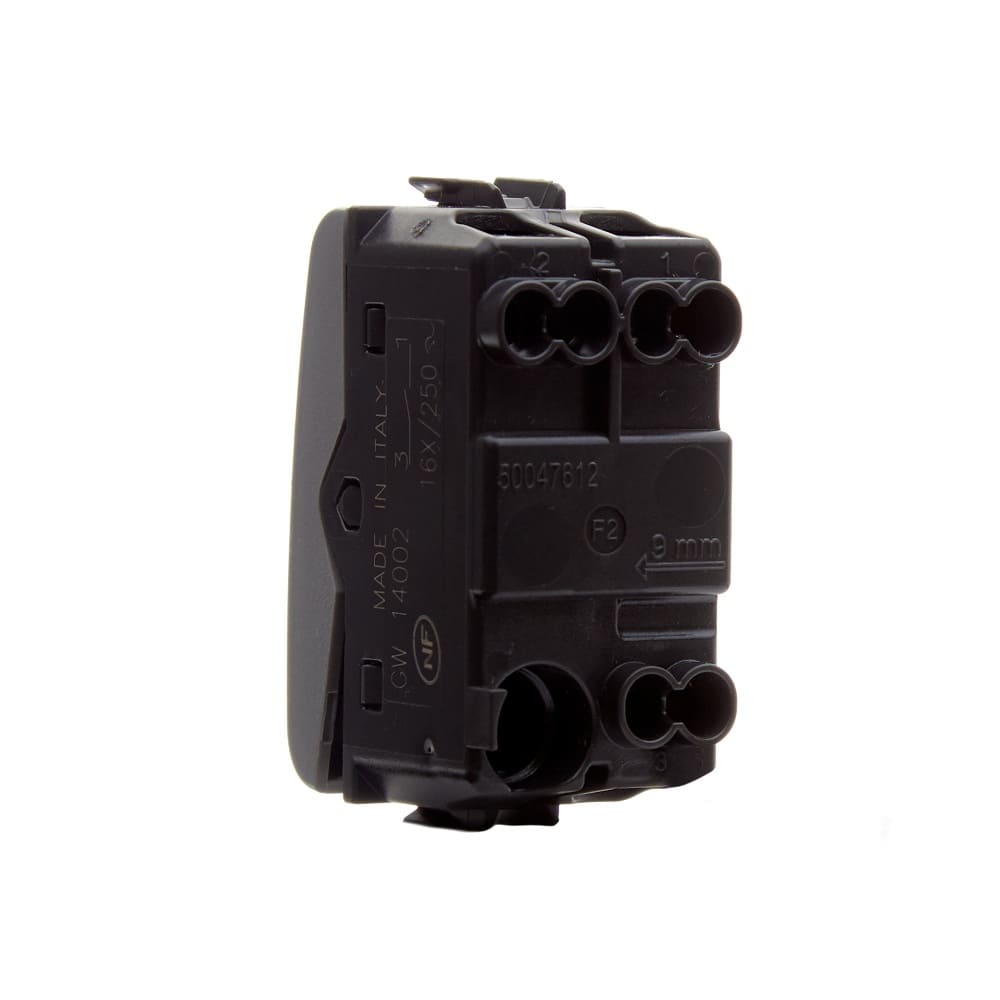

Mecanismul este realizat din tehnopolimer și are borne cu șurub. Pentru conductoare rigide, capacitatea de strângere declarată este de la 0.5mm² până la 2x2.5mm²; pentru conductoare flexibile, de la 0.75mm² până la 2x4mm². Aceste intervale descriu bornele întrerupătorului și trebuie corelate cu conductoarele folosite în instalație.
Alegerea ansamblului implică atât potrivirea mecanică a ramei și suportului, cât și funcția electrică necesară. O ramă în finisaj titan rezolvă partea vizibilă a configurației, în timp ce GW14002 asigură comanda simplă a circuitului. Semnalizarea LED rămâne o funcție care necesită componenta dedicată, achiziționată separat.
Erori frecvente la alegerea întrerupătorului simplu LED
- Alegerea întrerupătorului simplu LED pentru comandă din două locuri. GW14002 este unidirecțional și comandă circuitul dintr-un singur punct. Dacă instalația cere acționarea aceleiași lumini din mai multe locuri, funcția acestui mecanism nu corespunde.
- Presupunerea că LED-ul de semnalizare este inclus. Întrerupătorul are difuzor, dar unitatea LED se alege separat. Fără acea unitate, clapeta nu oferă semnalizare luminoasă.
- Confundarea limitei pentru lămpi LED cu semnalizarea clapetei. Puterea nominală de 200W privește lămpile LED de 230V comandate de întrerupător, nu LED-ul opțional al mecanismului.
- Alegerea după culoare fără verificarea spațiului modular. Finisajul titan nu stabilește dimensiunea ansamblului. GW14002 ocupă 1 modul și necesită suport și ramă ChoruSmart compatibile.
Întrebări frecvente despre întrerupătorul simplu LED
Întrerupătorul simplu LED GEWISS GW14002 include unitatea de semnalizare?
Unitatea LED de semnalizare nu este inclusă. Întrerupătorul simplu LED GEWISS GW14002 are difuzor în clapetă, iar componenta luminoasă compatibilă se alege separat.
Din câte puncte poate fi comandată lumina cu GW14002?
Întrerupătorul GW14002 comandă lumina dintr-un singur punct. Este un mecanism simplu, unidirecțional 1P, destinat pornirii și opririi circuitului din locul în care este instalat.
Ce putere a lămpilor LED este declarată pentru acest întrerupător?
Puterea nominală declarată este de 200W pentru lămpi LED la 230V. Valoarea se referă la sarcina de iluminat comandată de întrerupătorul GEWISS, nu la unitatea de semnalizare a clapetei.
Ce spațiu ocupă GW14002 în aparatajul ChoruSmart?
GW14002 ocupă 1 modul. Suportul și rama se aleg pentru configurația ChoruSmart și pentru numărul total de mecanisme care vor fi montate împreună.
