Intrerupator LED simplu GEWISS ChoruSmart GW10002 1P 16AX 250V 1 modul alb lucios

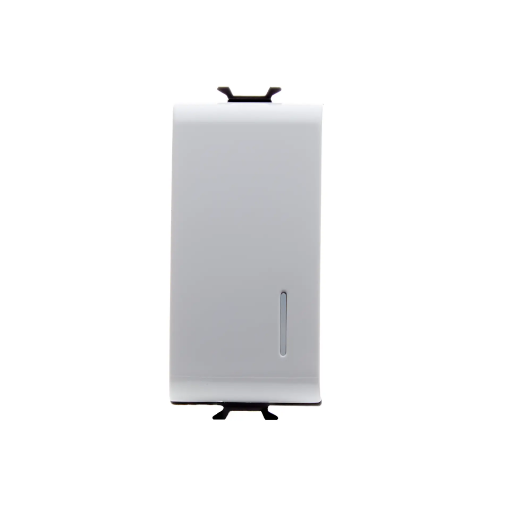

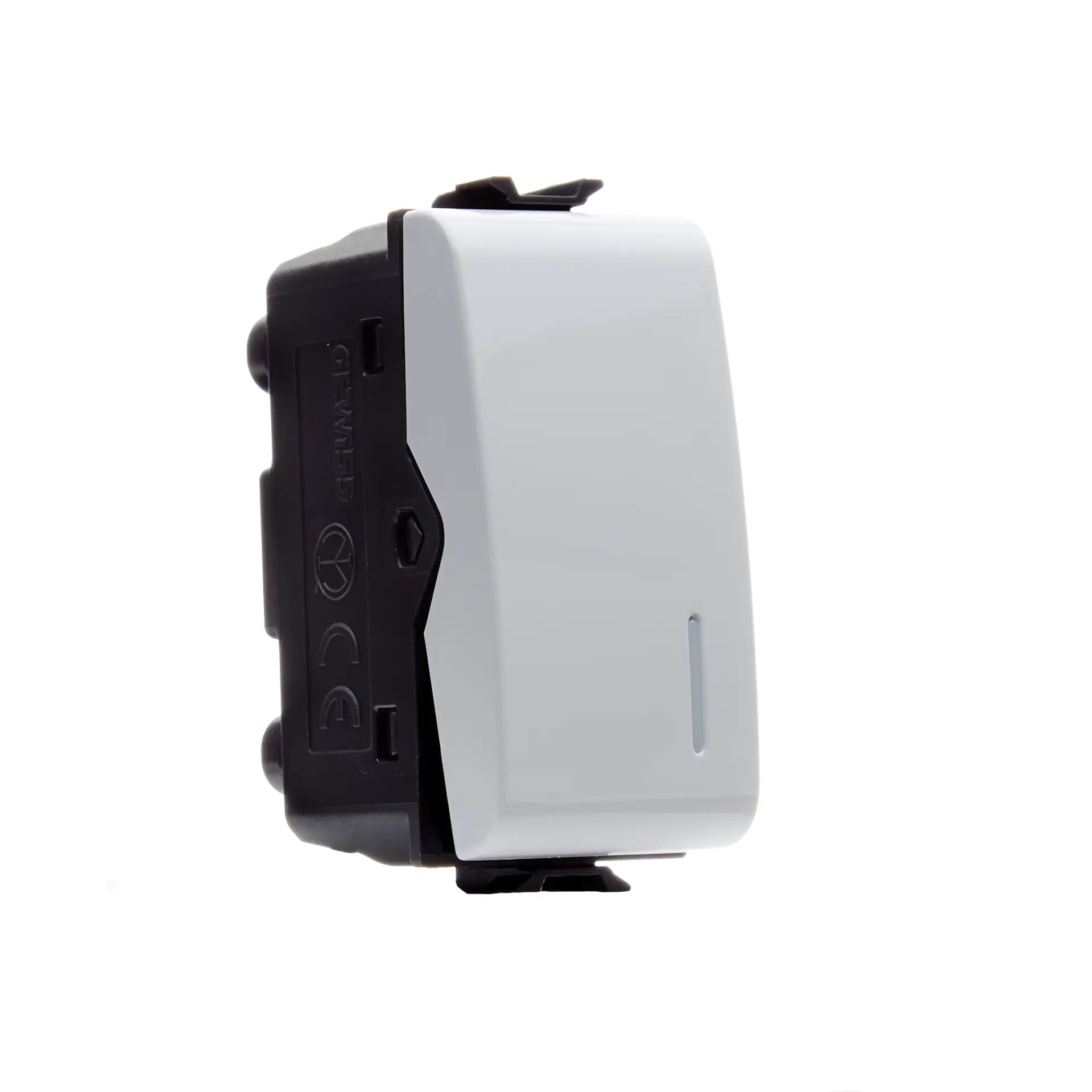

Întrerupător simplu GEWISS GW10002 este un mecanism unidirecțional 1P din gama ChoruSmart, de 16AX la 250V AC, prevăzut cu difuzor pentru iluminare și realizat în format de 1 modul. Are finisaj alb lucios și poate utiliza o unitate de semnalizare cu LED, însă aceasta nu este inclusă cu întrerupătorul.

Ce diferențiază GEWISS GW10002

GW10002 este un întrerupător unidirecțional iluminabil, nu un întrerupător cu sursă LED integrată din fabrică. Difuzorul permite utilizarea unei unități de semnalizare LED compatibile, care se selectează separat.

Această diferență este importantă la alegere. Denumirea comercială „întrerupător cu LED” este frecvent utilizată pentru această variantă, însă produsul este livrat fără unitatea LED; funcția corectă este aceea de întrerupător simplu GEWISS iluminabil, cu difuzor.

1P, 16AX și 250V AC

GEWISS GW10002 are configurație electrică 1P și curent nominal 16AX la 250V AC. Notația AX este relevantă pentru aparatele de comandă destinate inclusiv sarcinilor de iluminat și trebuie păstrată atunci când modelul este comparat cu alte întrerupătoare.

Pentru lămpi LED alimentate la 230V, producătorul declară o putere nominală de 200W. Această valoare este un parametru specific sarcinilor LED și nu trebuie obținută printr-o simplă conversie matematică pornind de la cei 16AX.

Difuzor pentru funcția de iluminare

GW10002 este prevăzut cu difuzor și este proiectat ca mecanism iluminabil. Unitatea de semnalizare cu LED nu este inclusă, astfel încât prezența difuzorului nu trebuie interpretată ca existența unui LED integrat în produs.

Pentru o configurație cu semnalizare luminoasă trebuie utilizată o unitate LED compatibilă cu aparatul. Nu trebuie presupus că orice modul LED sau orice accesoriu luminos poate fi utilizat doar pentru că mecanismul are difuzor.

Format modular ChoruSmart și finisaj alb lucios

Întrerupător simplu GEWISS GW10002 ocupă 1 modul și face parte din gama ChoruSmart de dispozitive modulare albe lucioase. Formatul compact permite integrarea mecanismului în combinații modulare construite cu suporturi și rame compatibile ale sistemului.

Cuplarea frontală specifică gamei permite montarea și demontarea componentelor din suport. Compatibilitatea trebuie verificată în cadrul sistemului ChoruSmart, deoarece faptul că două produse au aceeași lățime aparentă nu confirmă automat compatibilitatea dintre mecanisme, suporturi și rame.

Conectarea conductoarelor

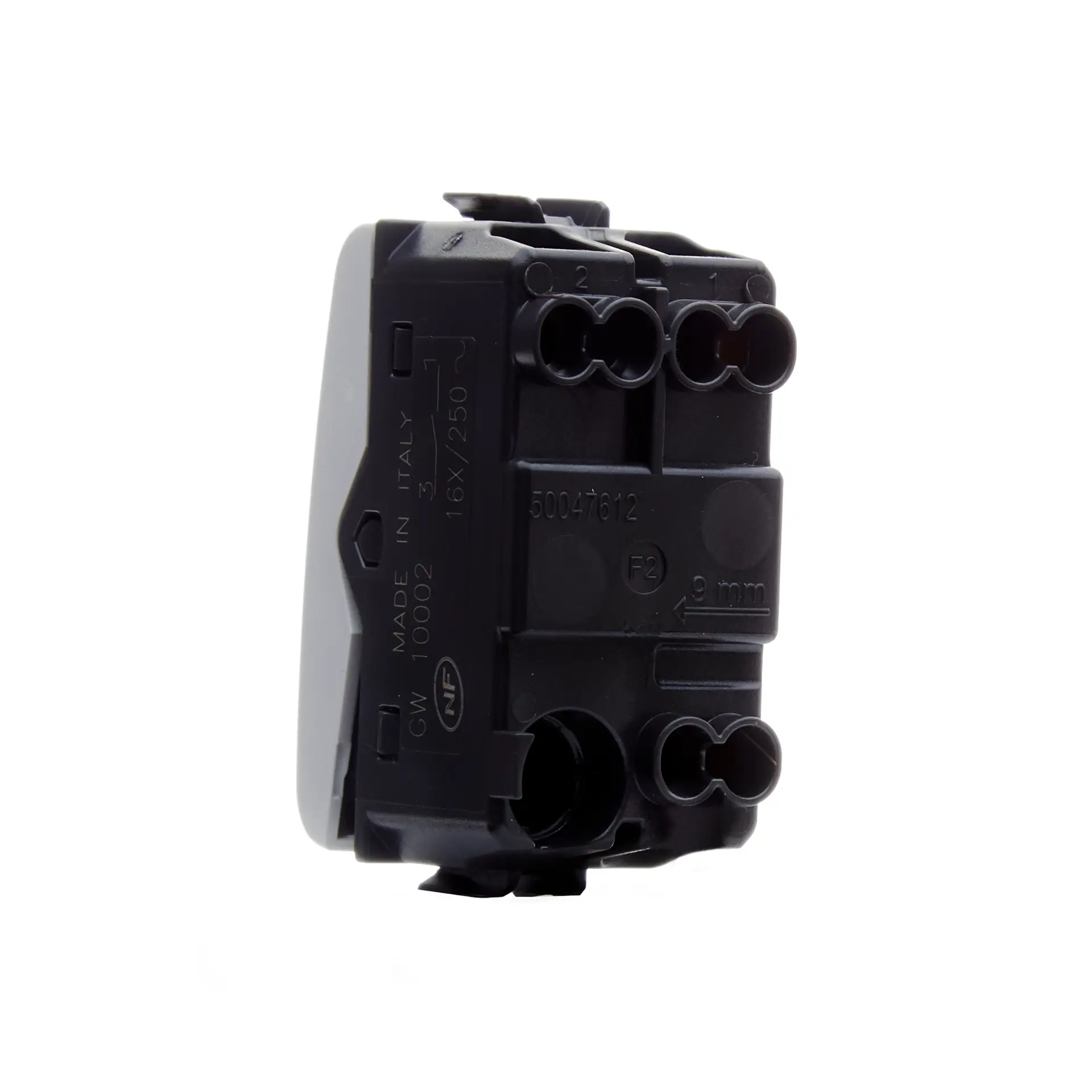

Terminalele acceptă conductoare torsadate cu secțiuni de la minimum 0.75mm² până la maximum 2x4mm². Pentru conductoare solide, domeniul declarat este de la minimum 0.5mm² până la maximum 2x2.5mm².

Prinderea bornei la tracțiunea cablului este declarată la peste 50N. Secțiunea și tipul conductorului trebuie verificate înainte de conectare, independent de valoarea nominală de 16AX a mecanismului.

Rezistență și caracteristici constructive

GEWISS declară pentru GW10002 o durabilitate de 40.000 de schimbări de poziție la curent nominal, 250V AC și cosφ 0,6. Rezistența izolației este mai mare de 5MΩ, iar rezistența la tensiunea de test este de 2000V la 50Hz timp de un minut.

Mecanismul este realizat din tehnopolimer. Sunt declarate un test de termo-presiune cu bilă la 125°C și un test cu fir incandescent la 850°C, iar produsul este realizat conform EN 60669-1.

Cum alegi corect GW10002

GW10002 este potrivit atunci când instalația necesită un întrerupător simplu GEWISS unidirecțional 1P, 16AX, 250V AC, de 1 modul, cu posibilitatea adăugării unei unități de semnalizare LED. Dacă este necesară o comandă cap-scară, cruce sau o altă funcție electrică, trebuie ales mecanismul corespunzător acelei scheme.

Pentru alte mecanisme compatibile poți consulta întrerupătoarele GEWISS Chorus și familia GEWISS Chorus Monochrome. Pentru alte game ale producătorului este disponibilă și selecția GEWISS.

Erori frecvente

Presupunerea că LED-ul este inclus. GW10002 este iluminabil și are difuzor, dar unitatea LED nu este inclusă. Dacă funcția de semnalizare este necesară, componenta compatibilă trebuie selectată separat.

Confundarea unui întrerupător simplu cu unul cap-scară. GW10002 este un model unidirecțional 1P. Dacă același circuit trebuie comandat din două puncte, este necesară o altă funcție de aparataj.

Alegerea exclusiv după 16A. Specificația aparatului este 16AX la 250V AC, iar funcția 1P, formatul de 1 modul și caracterul iluminabil sunt criterii distincte. Un alt mecanism de 16A sau 16AX nu este automat echivalent.

Confundarea difuzorului cu o sursă de lumină integrată. Difuzorul este elementul prin care poate deveni vizibilă semnalizarea luminoasă. El nu generează lumină fără unitatea LED prevăzută pentru această funcție.

Întrebări frecvente

GEWISS GW10002 include LED-ul?

GEWISS GW10002 nu include unitatea de semnalizare LED. Întrerupătorul este iluminabil și este prevăzut cu difuzor, iar unitatea LED necesară funcției de semnalizare se selectează separat.

Care este diferența dintre GW10001 și GW10002?

GW10002 este varianta iluminabilă cu difuzor, în timp ce alegerea între cele două coduri trebuie făcută după necesitatea funcției de semnalizare. GW10002 păstrează configurația 1P, 16AX, 250V AC și formatul de 1 modul.

Ce putere LED suportă GEWISS GW10002?

GEWISS GW10002 are o putere nominală declarată de 200W pentru lămpi LED la 230V. Valoarea trebuie utilizată ca specificație dedicată sarcinilor LED, nu calculată din curentul nominal de 16AX.

Câte module ocupă GW10002?

GEWISS GW10002 ocupă 1 modul. Dimensiunea modulară trebuie corelată cu suportul, rama și celelalte mecanisme care formează configurația de aparataj ChoruSmart.

Ce conductoare acceptă GEWISS GW10002?

GEWISS GW10002 acceptă conductoare torsadate între 0.75mm² și maximum 2x4mm², iar pentru conductoare solide domeniul declarat este de la 0.5mm² până la maximum 2x2.5mm².
